고신뢰성 SMT 솔더링을 위한 리플로우 프로파일 완벽 마스터하기

급속도로 발전하는 전자 제조 산업에서 표면 실장 기술(SMT)은 더욱 작고 빠르며 신뢰성 높은 기기 생산을 가능하게 하는 핵심 기술입니다. 성공적인 SMT 조립 공정의 중심에는 중요한 리플로우 솔더링 단계가 있으며, 이 단계의 품질은 리플로우 프로파일에 의해 좌우됩니다. 이 글에서는 리플로우 솔더링 프로파일, 그 필요성, 주요 영역, 그리고 최상의 솔더링 결과를 얻기 위한 모범 사례에 대해 전문적이고 심층적으로 다룹니다.

리플로우 프로파일이 SMT 조립 품질을 결정하는 이유는 무엇일까요?

안정적이고 결함 없는 SMT 조립은 리플로우 프로파일 최적화에 크게 좌우됩니다. 리플로우 프로파일 은 솔더 페이스트가 고체에서 용융 상태로, 그리고 최종적으로 안정적인 접합 구조로 변하는 과정을 정밀하게 제어하는 열처리 공정입니다. 그렇다면 리플로우 프로파일이 SMT 조립 품질에 왜 그토록 중요한 것일까요? 몇 가지 이유를 살펴보겠습니다.

솔더 접합부 형성 제어:
정밀한 리플로우 프로파일을 통해 솔더 페이스트가 예열, 침지 및 액상 단계를 원활하게 거쳐 강력하고 안정적인 솔더 접합부를 형성합니다.

일반적인 SMT 결함 방지:
적절한 열 관리로 냉납 , 툼스토닝 , 솔더 브리징 및 보이드 발생을 줄여 전기적 및 기계적 무결성을 보장합니다.

부품의 열 스트레스 균형을 유지합니다:
최신 PCB에는 크기와 열용량이 다양한 부품이 포함됩니다. 최적화된 프로파일은 작고 민감한 부품의 과열을 방지하는 동시에 더 큰 부품이 적절하게 가열되도록 합니다.

플럭스 활성화 보장:
적절한 온도 상승 및 유지 시간은 플럭스가 산화물을 효율적으로 제거하여 솔더의 젖음성 과 패드 및 리드에 대한 접착력을 향상시킵니다.

공정 일관성 및 수율 향상:
표준화된 리플로우 프로파일을 통해 배치 간 반복 가능한 결과를 얻을 수 있어 재작업을 줄이고 대량 SMT 조립의 전체 생산 수율을 높일 수 있습니다.

고신뢰성 PCBA 지원:
정밀하게 설계된 리플로우 프로파일은 모든 솔더 접합부가 결함 없이 완벽하게 접합되도록 보장하여 고성능, 고신뢰성 PCBA 제품의 기반을 마련합니다.

효과적인 리플로우 프로파일의 네 가지 핵심 영역

최적화된 리플로우 온도 곡선은 예열, 유지, 리플로우, 냉각의 네 가지 열 영역으로 구성됩니다. 각 영역은 솔더 접합부의 무결성을 형성하는 데 중요한 역할을 합니다.

1. 예열 구역: 제어된 온도 상승

예열 영역은 주변 온도에서 약 150°C까지 1.0~3.0°C/s의 제어된 속도로 온도를 점진적으로 상승시킵니다. 이 단계는 다음과 같습니다.

납땜 페이스트 에서 용제와 휘발성 물질을 부드럽게 제거합니다.

납땜 비산 및 납땜 볼 형성을 방지합니다.

민감한 부품에 가해지는 열 충격을 줄여줍니다.

플럭스 활성화를 위한 일관된 준비를 보장합니다.

이 영역은 전체 리플로우 프로파일 에 대한 기준 열 안정성을 설정합니다 .

2. 침지(열균형) 구역: 플럭스 활성화 및 온도 균일화

소크 존(Soak Zone) 내에서 보드는 60~120초 동안 150°C~190°C 사이의 온도를 유지합니다. 그 목적은 다음과 같습니다.

열용량이 서로 다른 구성 요소 간의 온도 균일화

산화물 제거를 위한 플럭스의 완전한 활성화 보장

납땜 습윤성 향상 및 초기 결함 최소화

제어된 용매 배출을 통해 배액량 감소에 도움을 줍니다.

다양한 기술이 혼합된 어셈블리 및 고밀도 기판에는 균형 잡힌 침지 단계가 필수적입니다.

3. 리플로우(피크) 영역: 임계 액상 단계

리플로우 영역은 납땜이 녹는점보다 약 20~30°C 높은 최고 온도에 도달하는 가장 중요한 단계입니다. 일반적인 무연 SAC305 납땜은 240~250°C의 최고 온도가 필요합니다.

주요 매개변수는 다음과 같습니다.

액상선 이상 유지 시간(TAL): 45~90초

IMC 형성: 부품 리드와 패드 사이에 안정적인 금속간 화합물이 형성됩니다.

습윤 품질: 제어된 용융 시간은 완전한 붕괴 및 습윤을 보장합니다.

열이 부족하면 냉납 현상이 발생하고 , 과도한 열이나 TAL(Tax-Alternating Light)은 부품 손상 및 금속간 화합물 생성 가속화의 위험을 초래합니다.

4. 냉각 영역: 납땜 접합부 고화 신뢰성 향상

냉각 영역은 PCB 온도를 초당 -2°C에서 -4°C까지 빠르게 낮춥니다. 적절한 냉각:

미세한 입자의 납땜 미세구조를 생성합니다.

인장 강도와 피로 저항성을 향상시킵니다.

과도한 금속간 화합물 생성을 최소화합니다.

열응력 균열을 방지합니다

빠르고 제어된 냉각은 안정적이고 고품질의 납땜 접합부를 보장합니다.

리플로우 프로파일 최적화를 위한 고급 공정 고려 사항

복잡한 PCB 어셈블리의 열 프로파일링

열적으로 큰 부품과 마이크로 부품이 모두 포함된 보드는 다음과 같은 사항에 대한 정밀한 조정이 필요합니다.

담그는 시간

최고 온도 제한

열에 민감한 LED 또는 플라스틱에 맞춰 조정된 램프 속도

질소 리플로우 공법으로 납땜 품질 향상

질소(N?) 분위기에서 재유동하면 다음과 같은 이점이 있습니다.

납땜 습윤

산화의 감소

배뇨 속도 저하 , 특히 BGA 복용 시

무세척 공정에 최적화된 향상된 표면 마감

최적화된 리플로우 프로파일로 결함 방지

적절하게 조정된 리플로우 프로파일은 다음과 같은 문제를 완화하는 데 도움이 됩니다.

툼스토닝 현상 – 불균일한 가열 또는 패드 불균형으로 인해 발생

납땜 브리징 현상 - 불충분한 최고 온도 또는 긴 예열 시간과 관련됨

기포 발생 – 종종 플럭스 활성화 부족 또는 부적절한 침지 시간과 관련됨

각 결함 유형은 특정 프로필 구성 오류와 강한 상관관계를 가지고 있습니다.

결론: 정밀한 리플로우 프로파일 엔지니어링을 위해 PCBGOGO와 협력하십시오.

최적화된 리플로우 프로파일은 고수율, 고신뢰성 SMT 제조를 달성하는 데 필수적입니다. 이를 위해서는 솔더 합금의 특성, 부품 민감도, 열전도 경로 및 프로파일링 장비에 대한 심층적인 지식이 필요합니다.

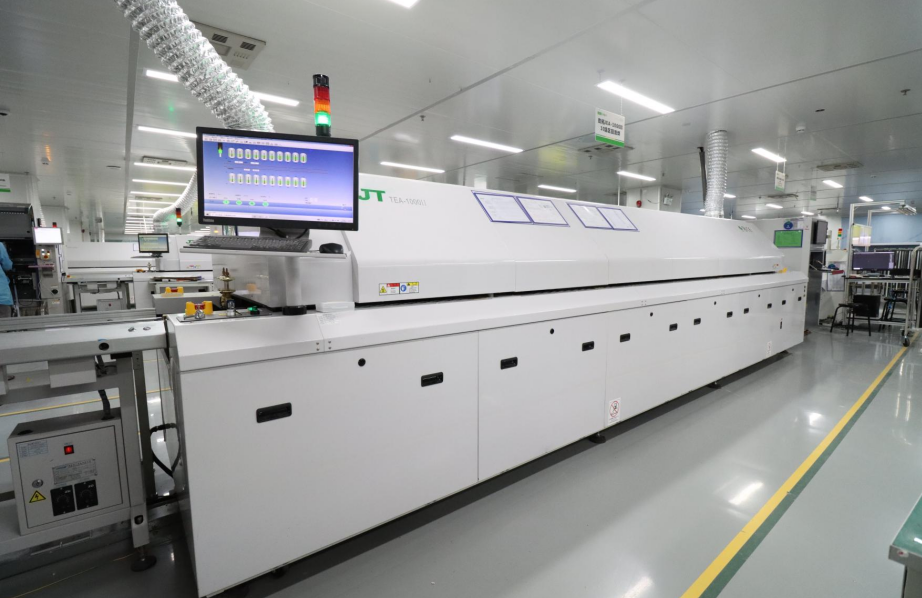

PCBGOGO는 첨단 리플로우 오븐, 실시간 열 프로파일링 시스템, 그리고 숙련된 엔지니어링 팀을 기반으로 전문적인 PCBA 및 SMT 제조 서비스를 제공합니다. 무연 리플로우, 복잡한 혼합 기술 조립, 또는 정밀한 열 조정 등 어떤 요구 사항이든 PCBGOGO는 제품에 필요한 신뢰할 수 있고 결함 없는 솔더 접합부를 생산하는 데 필요한 전문 지식과 공정 제어 능력을 제공합니다.
