주요 정의     의료 기기 PCB는 진단 시스템과 이식형 기기를 포함한 헬스케어 응용을 위해 IPC 클래스 2 또는 클래스 3 신뢰성 표준에 따라 제작된 인쇄 회로 기판입니다. 이 보드는 경성, 연성, 경연성, HDI 구조를 사용하며, FDA 규제 기기를 지원하기 전에 완전한 재료 추적성을 갖춘 ISO 13485 품질 시스템 하에서 제조되어야 합니다.

페이스메이커가 단 한 번의 오류 없이 10년 동안 작동하게 하는 것이 무엇인지 궁금해하신 적이 있나요? 마법이 아닙니다. 노트북에 들어 있는 것보다 훨씬 더 높은 기준으로 설계된 인쇄 회로 기판입니다.

이 글에서는 이러한 보드가 어디에 사용되는지, 무엇으로 만들어지는지, 어떻게 설계되는지, 그리고 모든 것을 뒷받침하는 표준에 대해 살펴보겠습니다.

의료 기기 PCB의 사용처

의료 기기 PCB는 진단, 치료, 모니터링의 세 가지 광범위한 환경에서 장비에 전력을 공급합니다.

서로 다른 의료 기기는 PCB에 서로 다른 요구를 부과하며, 올바른 구조를 올바른 요구에 맞추는 것이 대부분의 설계 결정이 시작되는 지점입니다. 다음은 이것이 가장 중요한 응용 분야입니다.

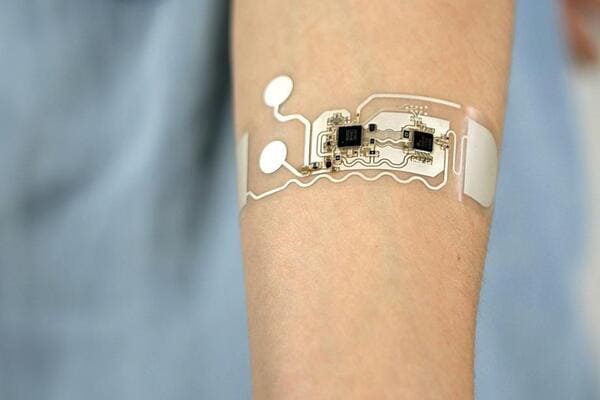

· 웨어러블: 지속적 혈당 모니터, 헬스 밴드, 피부에 매일 부착하는 ECG 패치로, 정확성만큼 편안함과 긴 배터리 수명이 중요합니다. 플렉스 및 HDI 구조가 일반적인 적합입니다.

· 환자 모니터: 혈압과 심박수 같은 활력 징후를 추적하는 병상 및 웨어러블 모니터로, 크기보다 높은 신뢰성과 안정적인 신호 무결성이 더 중요합니다. 경성 및 다층 보드가 일반적으로 이 부하를 처리합니다.

· 인공호흡기: 가동 중단이 허용되지 않고 보드가 클래스 3 신뢰성 표준 하에서 지속적으로 성능을 발휘해야 하는 생명 유지 장비입니다. 다층 경성 구조가 여기서 표준입니다.

· 이식형 기기 및 보청기: 신체 내부에 배치되거나 직접 착용하는 기기로, 크기 제약과 생체 적합성이 거의 모든 다른 요소보다 우선합니다. 경연성 및 HDI 보드가 소형화를 가능하게 합니다.

· 수술용 조명 및 이미징 시스템: 상당한 열을 발생시키고 긴 수술 절차 동안 안정적으로 작동해야 하는 고전력 장비입니다. 이들은 표준 FR4보다는 알루미늄이나 구리 코어 구조와 같이 더 강력한 열 관리를 갖춘 재료가 필요합니다.

의료 PCB 재료: HDI, 경성, 연성, 경연성

의료 PCB는 네 가지 핵심 구조로 제작되며, 올바른 선택은 기기가 환자와 어떤 관계에 있는지에 달려 있습니다.

경성 PCB

경성 PCB는 형태를 영구적으로 유지하는 단단한 FR4 또는 폴리이미드 기판을 사용합니다. 기계적 안정성이 유연성보다 더 중요한 벤치탑 모니터, 주입 펌프 컨트롤러, 카트 기반 진단 장비의 표준입니다.

연성 PCB

연성 PCB는 균열 없이 구부러지고 접히는 얇은 폴리이미드 필름 위에 제작됩니다. 이는 환자의 신체와 함께 움직여야 하는 웨어러블 헬스 밴드와 혈당 모니터의 기본 선택입니다.

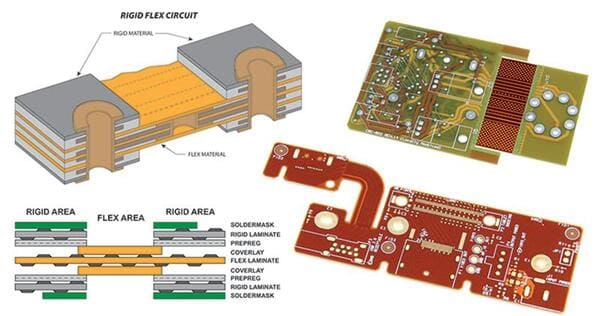

경연성 PCB

경연성 PCB는 단단한 실장 섹션과 유연한 인터커넥트를 결합하여, 별도의 보드 사이에 위치할 케이블 커넥터를 제거합니다. 더 적은 커넥터는 더 적은 고장 지점을 의미하며, 이것이 페이스메이커와 인공와우가 이 방식으로 제작되는 이유입니다.

HDI PCB

HDI(고밀도 인터커넥트) PCB는 레이저 드릴 마이크로비아를 사용하여 더 적은 공간에 더 많은 라우팅을 집적합니다. 현대 웨어러블과 휴대용 진단 장치에서 볼 수 있는 밀집된 센서 어레이와 소형 프로세서를 지원합니다.

간단한 병렬 비교로 트레이드오프를 더 쉽게 비교할 수 있습니다.

의료 PCB 설계 결정을 실제로 좌우하는 요소

의료 등급 PCB에 적합한 사양을 선택하는 것은 일반적으로 기기가 환자와 어떤 관계에 있고 어떻게 멸균될 것인지에 달려 있습니다. 이 요소들을 응용 분야에 맞추면 올바른 구조가 빠르게 명확해집니다.

1. 환자 접촉 및 유연성: 신체에 착용하거나 이식되는 기기는 균열 없이 움직이는 PCB가 필요합니다. 연성 및 경연성 구조가 이를 처리하며, 벤치탑 모니터 내부의 보드는 전혀 구부러질 이유가 없습니다.

2. 방열: 수술용 조명이나 이미징 스캐너와 같은 고전력 응용은 표준 기판이 효율적으로 배출할 수 있는 것보다 더 많은 열을 생성합니다. 이들은 표준 FR4보다 더 강력한 열 전달 특성을 가진 재료가 필요합니다.

3. 설치 면적 제약: 보청기, 센서 및 기타 소형 기기는 성능 저하 없이 축소되는 PCB가 필요합니다. HDI 구조와 더 미세한 마이크로 회로 기술이 그 소형화를 가능하게 합니다.

4. 멸균 및 생체 적합성: 임플란트와 보철물은 반복적인 멸균 주기와 직접적인 조직 접촉에 직면하므로, 열이나 화학 물질 노출에 열화되는 재료는 배제됩니다. 폴리이미드 기판은 열 안정성과 내화학성 때문에 여기서 잘 견딥니다.

5. 기계적 내구성: 자주 다루어지거나, 떨어뜨리거나, 반복적으로 구부러지는 기기는 박리 없이 일상적인 마모를 견디는 보드가 필요합니다. 순수 연성 보드가 제공할 수 있는 것보다 더 높은 내구성이 필요할 때 경연성 설계가 종종 해답입니다.

의료용 PCB 제조를 규제하는 품질 표준

의료 PCB는 단일 인증이 아닌, FDA 설계 관리 기대와 계층화된 IPC 표준 스택 하에서 제조됩니다.

· IPC-6012 (Revision F): 클래스 1, 2, 3 전반의 경성 보드에 대한 자격 및 성능 사양을 설정합니다.

· IPC-6011A: 클래스 3를 가동 중단이 직접적인 안전 위험을 초래하는 고신뢰성 전자기기로 정의하며, 이 범주에는 의료 장비가 명시적으로 포함됩니다.

· IPC-A-600: 입고 품질 관리 중 확인되는 패드 들뜸이나 도금 공극과 같은 결함에 대한 시각적 허용 기준을 정의합니다.

· ISO 13485:2016: 대부분의 의료 PCB 제조업체가 보유한 품질 관리 인증으로, FDA 승인 자체와는 별개입니다.

대부분의 의료 PCB 제조업체는 또한 의료 기기 제조에 특화된 품질 관리 표준인 ISO 13485:2016 인증을 보유하고 있습니다. 이는 완성된 기기에 대한 FDA 승인을 대체하지는 않지만, 공급업체의 문서화 및 시정 조치 프로세스가 기기의 설계 이력 파일에 나타나는 것과 일치함을 보여줍니다.

의료 PCB 설계를 형성하는 과제와 트렌드

현재 의료용 PCB 설계에서 가장 큰 난제는 Class 3이 요구하는 검사 엄격도를 희생하지 않으면서 더 적은 공간에 더 많은 기능을 집어넣는 것입니다.

소형화는 더 많은 설계를 HDI와 경연성 구조로 밀어붙이고 있습니다. 둘 다 이식형 기기와 웨어러블이 요구하는 작은 설치 면적에 더 높은 부품 밀도를 담을 수 있기 때문입니다. 동시에, 원격 환자 모니터링은 코인 셀 배터리로 수개월 동안 작동할 수 있는 저전력 연성 PCB에 대한 수요를 촉진하고 있습니다. 공급망 추적성 또한 최근 부품 부족 이후 더 큰 초점이 되어, 제조업체들이 공급업체의 보증에만 의존하는 대신 더 엄격한 로트 수준 문서화를 추구하게 하고 있습니다.

최종 요점

의료 기기 PCB의 진정한 품질은 구리 라우팅 레이아웃만으로 결정되는 것이 아니라, 컴플라이언스와 재료 표준에 대한 엄격한 제어에 의해 결정됩니다. 여기에는 IPC 클래스 3 검사 요구 사항, ISO 13485 인증 품질 관리 시스템, 그리고 멸균 공정(고온 오토클레이브 및 화학 소독 등)과 장기 생체 적합성 요구 사항을 충족하도록 설계된 신중하게 선택된 기판 재료와 표면 처리가 포함됩니다. 이러한 요소들이 함께 PCB가 복잡한 의료 환경에서 얼마나 안정적으로 성능을 발휘하는지를 정의하며, 단순한 전기적 성능 이상의 것입니다.

PCBgogo에서는 엄격한 의료 산업 표준을 준수하며, 엔지니어링 검토, 자재 선정, 공정 관리, 최종 검사에 이르기까지 생산의 모든 단계에서 품질 관리를 통합하고 있습니다. 안정적인 제조 역량과 철저한 테스트 시스템을 통해 당사는 자재 편차, 공정 변동 또는 조립 오차로 인한 위험을 줄여 의료 기기의 장기적 신뢰성과 수명을 향상시키는 데 도움을 드리고 있습니다.

신뢰할 수 있는 제조 파트너를 찾고 계시다면, PCBgogo 가 설계 지원부터 양산까지 원스톱 의료 PCB 솔루션을 제공하여 성능, 컴플라이언스, 신뢰성에 대한 균형 잡힌 집중을 보장합니다.

자주 묻는 질문

클래스 2와 클래스 3 의료 PCB의 차이점은 무엇인가요?

클래스 2는 연장된 수명 기대를 가진 전용 상업 및 산업용 전자기기를 다루지만 치명적 고장 위험은 없습니다. 대부분의 의료 기기에 IPC-6011A에 따라 요구되는 클래스 3는 가동 중단이 환자 안전을 직접적으로 위험에 빠뜨릴 수 있기 때문에 더 엄격한 검사 및 허용 기준을 적용합니다.

의료 기기 PCB는 ISO 13485 인증 제조가 필요한가요?

FDA 승인은 베어 보드가 아닌 완성된 기기에 적용되지만, 대부분의 기기 제조업체는 PCB 공급업체가 ISO 13485 인증을 보유할 것을 요구합니다. 이는 공급업체의 품질 시스템이 기기의 설계 이력 파일에서 기대되는 문서화와 일치하도록 유지합니다.

연성 PCB를 이식형 의료 기기에 사용할 수 있나요?

네. 연성 및 경연성 PCB는 커넥터 수를 줄이고 신체 내부의 좁고 불규칙한 공간에 맞출 수 있기 때문에 페이스메이커와 같은 이식형 기기에서 일반적입니다. 일반적으로 장기 생체 적합성을 위해 추가 캡슐화가 필요합니다.

의료 PCB 커넥터에 가장 적합한 표면 처리는 무엇인가요?

ENIG는 평평하고 안정적인 표면 때문에 일반 의료 PCB 패드의 표준 마감입니다. 경질 금 도금은 반복적인 기계적 결합을 겪는 커넥터와 접점에 선호됩니다. 마모에 더 잘 견디기 때문입니다.

의료 등급 PCB 제조에 얼마나 걸리나요?

리드 타임은 층 수와 설계가 HDI 또는 경연성 구조가 필요한지 여부에 따라 달라지며, 제조업체마다 다릅니다. 의료 등급 검사는 일반적으로 표준 상업용 보드보다 시간이 추가되므로 현재 리드 타임을 제조업체에 직접 확인하십시오.
