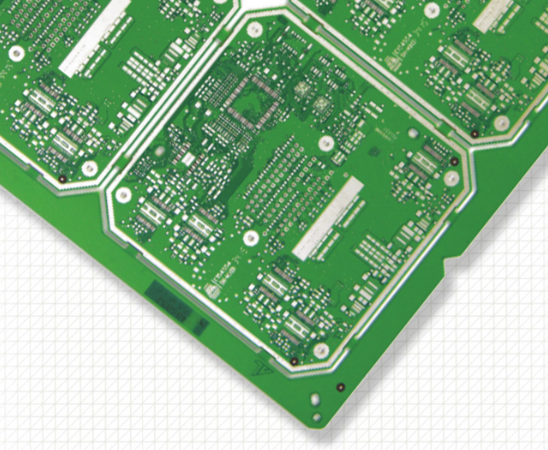

스마트폰이 더 얇고 가벼운 바디와 멀티 카메라 아키텍처로 발전함에 따라, 고밀도 상호연결(HDI) PCB는 모바일 전자기기의 핵심 기반이 되었습니다. 선폭/선간 ≤ 0.1 mm 및 블라인드/매립 비아 직경 ≤ 0.2 mm를 갖춘 HDI 기판은 극도로 정밀한 마이크로 비아 제작을 요구합니다.

그러나 블라인드 및 매립 비아 공정은 HDI 수율의 주요 결정 요인입니다. 업계 데이터에 따르면, 공정 최적화 없이는 보이드 발생률이 8%를 초과할 수 있으며, 메인보드 리워크율을 12% 이상으로 끌어올립니다. 한 스마트폰 브랜드는 도금 보이드로 인해 하루에 5,000장의 PCB를 폐기하여 30,000달러 이상의 직접 손실이 발생했습니다.

PCBGOGO는 8년 이상 모바일 HDI 기판 제조에 특화하여 2천만 장 이상의 모바일 HDI PCB를 납품했으며, 99% 이상의 블라인드 비아 수율 안정성을 달성했습니다. 이 글에서는 핵심 공정 과제, 주요 파라미터, 그리고 소비자 전자 제조업체가 대량 양산과 고신뢰성 HDI 생산을 달성할 수 있도록 돕는 모범 사례 품질 관리를 분석합니다.

모바일 HDI PCB의 블라인드 및 매립 비아 과제 이해

HDI 블라인드/매립 비아 제작은 마이크로 비아 인증에 대해 IPC-6012 Section 3.6을 엄격히 준수해야 합니다. 핵심 과제는 극히 작은 직경에서 완벽한 비아 벽 품질을 달성하는 것입니다.

1. 드릴링 정밀도

· 일반적인 블라인드 비아 직경:  0.15–0.2 mm

· 위치 편차 요구사항:  ≤ ±0.02 mm

· ±0.03 mm 이상의 편차는 개방 회로율을  15% 증가시킵니다

(IPC-2226 Section 4.2에 정의됨)

2. 비아 벽 조도

· 요구 조도:  ≤ 1.5 μm

· 조도 >2 μm는 도금 보이드 발생률을  20% 증가시킵니다

·  IPC-TM-650 2.2.17에 따라 시험됨

3. 동 도금 두께

· 비아 벽 동 두께:  ≥ 18 μm

· 균일도 공차:  ±2 μm

· 동 두께 <15 μm는 신호 손실을  8% 증가시킵니다

(GB/T 4677 Section 5.3에 따름)

권장 HDI 기재: Shengyi S1130(Dk 4.3±0.2, 두께 0.1–0.3 mm) — 비아 충진에 이상적인 수지 유동성.

드릴링의 경우, PCBGOGO는 FANUC CNC 마이크로 드릴링 머신(정밀도 ±0.005 mm)을 사용합니다. 도금의 경우, 산성 동 시스템이 우수한 동 균일성을 보장합니다.

4단계 블라인드 및 매립 비아 공정 최적화

다음은 PCBGOGO의 HDI 생산 라인에서 사용되는 완전한 최적화 공정입니다.

Step 1: 드릴링 파라미터 최적화

· 비아 직경:  0.2 mm

· 스핀들 속도:  180,000 rpm

· 이송 속도:  50 mm/min

· 후퇴 속도:  80 mm/min

PCBGOGO 테스트 결과:

· 스핀들 속도가 - 200,000 rpm을 초과하면, 비아 벽 탄화율이  12%에 도달합니다.

장비: FANUC DR-300

검사: 광학 현미경으로 시간당 10패널을 샘플 검사합니다.

Step 2: 비아 벽 전처리(디스미어 + 마이크로 에칭)

· 디스미어 온도:  80°C ± 2°C, 시간:  6 min

· 마이크로 에칭량:  1.5–2 μm

· 비아 벽 조도 ≤ 1.5 μm 보장

장비: JPE-Desmear-600

기준: IPC-TM-650 2.3.11

Step 3: 전기 도금 파라미터 최적화

· 산성 동 도금

· 전류 밀도:  1.8 A/dm²

· 온도:  25°C ± 1°C

· 교반:  300 rpm

· 시간:  25 min

보장 사항:

· 동 두께  ≥ 18 μm

· 균일도  ≤ ±2 μm

검사: JPE-Cu-500 동 두께 측정기를 사용하여 배치당 50패널 검사합니다.

Step 4: 비아 충진 및 경화

· 충진 재료:  에폭시 수지(점도 5000 cP @25°C)

· 경화 온도: 150°C ± 5°C, 시간:  40 min

· 충진 완전성:  ≥ 98%(IPC-A-600G Class 2 요구사항)

검사: X-Ray(JPE-XR-900)

요구사항: 비아 보이드 발생률 ≤ 0.5%

대량 양산 품질 관리 전략

1. 초품 검증(FAI)

· 비아 위치 편차 ≤  ±0.02 mm

· 비아 동 두께 ≥  18 μm

· 보이드 발생률 ≤  0.5%

승인된 로트만 대량 양산에 투입됩니다.

2. 공정 내 모니터링

2시간마다:

· 샘플 크기:  20패널

· 모니터링 항목:

· 도금 전류 편차:  ≤ ±0.1 A/dm²

· 충진 온도 편차:  ≤ ±2°C

이상 발생 시 PCBGOGO의 공정 조기 경보 시스템이 자동으로 트리거됩니다.

3. 최종 검사

· 보이드 발생률 ≤ -0.8%

· 비아 동 두께 ≥  18 μm

· 위치 편차 ≤  ±0.02 mm

· 배치 합격률 ≥  99%

불합격 건은 PCBGOGO의 HDI 결함 분석팀이 분석하여 근본 원인 보고서와 시정 조치를 제공합니다.

결론

모바일 HDI PCB의 블라인드 및 매립 비아 최적화는 네 가지 핵심 요인에 대한 정밀한 제어가 필요합니다:

드릴링 정밀도 → 비아 벽 전처리 → 동 도금 균일성 → 수지 충진 완전성

PCBGOGO는 전 공정 HDI 제조 솔루션을 제공합니다:

· JPE-DFM 7.0을 활용한 양산 적합 설계(DFM) 분석

· FANUC 마이크로 드릴링 + 자동화 도금 라인

· 비아 품질에 대한 완전한 X-Ray 검사

· 99% 이상의 안정적인 양산 수율

이러한 폐쇄 루프 방식은 설계, 제조, 품질 보증을 아우르며, 모바일 기기 제조업체가 높은 신뢰성과 최소 결함률로 HDI 생산을 확장할 수 있도록 보장합니다.
