PCB 모듈형 설계: 샘플 검증, 기능 확장 및 소량 생산을 쉽게 하는 구조

모듈형 설계는 집을 여러 개의 컨테이너로 나누는 것과 비슷합니다. 옮기기는 편하지만 컨테이너마다 출입구와 잠금장치, 인양 지점이 필요합니다.PCB도 마찬가지입니다. 세 개로 나누면 커넥터와 인터페이스 보호회로, BOM이 세 벌 필요하고 조립·정렬 공정도 늘어납니다. 샘플 단계에서는 교체가 편하다는 장점만 보이지만, 소량 생산에 들어가면 비용이 견적에 하나씩 반영됩니다.

이 글에서는 모듈 경계를 어떻게 정해야 샘플 단계에서 아낀 시간이 생산 전환 때 추가 비용으로 돌아오지 않는지 살펴봅니다.

모듈형 PCB 설계의 장점과 전환 비용

모듈화는 기능별 단독 검증과 교체를 쉽게 하지만, 분할이 늘면 연결·보호회로와 조립 단계가 함께 늘어납니다. 소량 PCBA 생산을 준비한다면 편의뿐 아니라 전체 원가와 검사 흐름도 비교해야 합니다.

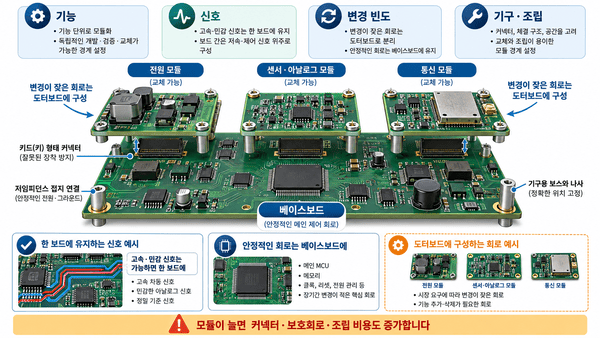

모듈 경계는 네 가지 기준으로 정하기

기능: 전원·수집·통신처럼 자연스럽게 분리되는 기능을 우선 검토합니다. 고전력·강한 잡음원과 아날로그·RF 회로는 필요하면 물리적으로 분리합니다.

신호: 모듈 사이 신호 수를 줄이고 고속 차동·민감 아날로그 신호는 가능한 한 한 보드 안에 둡니다.

변경 빈도: 자주 바뀌는 회로는 서브보드로, 안정된 메인 제어·전원 회로는 베이스보드로 두면 반복 개정을 줄일 수 있습니다.

기구·조립: 하우징, 방열, 삽입 구조와 보드 분할 위치를 함께 검토합니다. 디버깅 편의만을 위해 저속 신호까지 여러 보드로 나누면 커넥터와 조립 부담이 커집니다.

보드 간 연결과 조립 공차 확인

샘플은 핀 헤더로 빠르게 검증할 수 있지만, 소량 생산 전에는 체결·위치 결정이 가능한 커넥터로 고정하고 키잉 등 오삽입 방지를 확인합니다.

외부로 나가는 인터페이스는 필요에 따라 ESD·전류 제한을 적용하고, 전원 입력은 역극성 보호와 퓨즈를 검토합니다.

모듈별 전원 레일과 기동 순서를 정의해 전원 시퀀스 차이로 인한 오동작을 막습니다. 위치결정 핀과 허용 공차도 지정합니다.

접지는 저임피던스로 연결하고 접속점을 계획해 불필요한 접지 루프를 피합니다.

BOM·버전·테스트 계획을 함께 관리

바닥판과 각 서브모듈의 BOM을 분리하되, 전체 조립 BOM도 유지해 단독 구매와 최종 조립을 모두 추적합니다.

모듈별 개정 번호와 호환 정보를 기록합니다. 한 모듈만 변경해도 인터페이스 호환성과 전체 조립을 확인해야 합니다.

각 보드에 독립 테스트 포인트와 검사 절차를 두면 전체 조립 전에 고장 위치를 좁힐 수 있습니다.

조립도와 커넥터 핀 정의표를 함께 제공해 배선·조립 오류를 줄입니다.

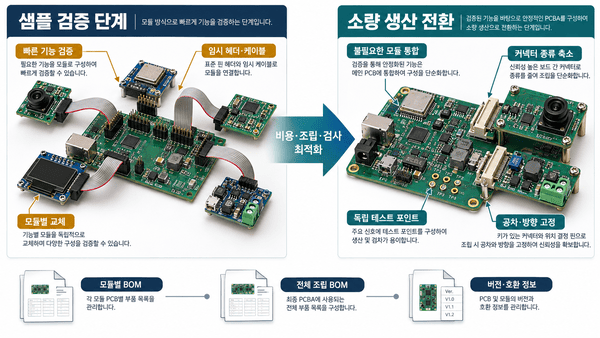

샘플에서 소량 생산으로 전환할 때

샘플 검증에는 저렴한 헤더나 임시 케이블을 활용해 기능을 먼저 확인합니다.

소량 생산 전 불필요한 모듈·커넥터를 통합하고, 안정된 기능은 베이스보드로 옮기며 커넥터 종류를 줄입니다.

모듈 간 신호가 적고 변경이 드물면 일체형이 유리할 수 있습니다. 기능별 검증·교체가 중요하다면 분리 편익과 비용을 비교하세요.

자주 묻는 질문

모듈형 PCB는 신호가 몇 개부터 유리한가요?

정해진 기준은 없습니다. 모듈별 검증·교체 편익이 연결·조립·BOM 비용을 상쇄하는지 비교하세요.

고속 차동 신호를 보드 간 연결해도 되나요?

속도, 커넥터, 길이와 임피던스 연속성에 달렸습니다. 가능하면 한 보드에 두고, 분리 시 시뮬레이션과 실측으로 검증하세요.

샘플 헤더를 양산 커넥터로 바꿀 때 무엇을 보나요?

핀 배열·피치·전류·높이·공차·삽입 방향을 확인하고 조립성과 진동 조건을 검증하세요.

여러 보드의 접지는 어떻게 연결하나요?

저임피던스 접지와 연결점·귀환 경로를 계획해 의도치 않은 접지 루프를 줄이세요.

독립 모듈로 나누지 않는 편이 나은 회로는 무엇인가요?

고속 차동·민감 아날로그 회로, 변경이 드물고 연결 신호가 적은 회로는 한 보드에 두는 편이 유리할 수 있습니다.

실무 정리

모듈화는 검증 편의를 위한 수단이지, 보드를 잘게 나누는 것 자체가 목표는 아닙니다. 기능·신호·변경 빈도와 조립 비용을 함께 따져 경계를 정하고, 양산 전 불필요한 인터페이스를 정리하세요.
