전자 제품 설계에서 PCB의 레이어 수는 기판의 복잡도와 기능적 역량을 나타내는 지표로 여겨지는 경우가 많다. 그러나 레이어가 많을수록 자동으로 품질이 높아진다는 것은 흔한 오해다. 다층 PCB 기판은 더 나은 신호 라우팅과 향상된 EMI 차폐 등의 장점을 제공하지만, PCB의 실제 품질은 레이어 수보다 적층 구조 설계, 제조 공정 및 품질 관리 기준에 훨씬 더 크게 좌우된다.

PCB 설계에서 레이어 수의 역할

PCB의 레이어 수는 함께 적층된 도전층과 절연층의 개수를 의미한다. 단면 PCB 기판은 일반적으로 LED 조명이나 기본 계산기와 같은 단순한 애플리케이션에 사용된다. 반면 다층 PCB 기판(예: 4층 다층 기판, 6~8층 다층 기판, 20층 이상)은 컴퓨터, 통신, 자동차 전장, 의료 기기 등 복잡한 시스템에 널리 사용된다.

일반적인 다층 PCB 기판은 다음을 포함한다:

· 신호 레이어: 고속 신호 전송용

· 전원 평면/접지 평면: 전압 안정화 및 EMI 저감용

· 유전체 레이어: 동박 레이어 간 절연 및 전기적 성능 유지용

레이어 수 ≠ 품질: PCB 신뢰성을 결정하는 진짜 요소

1. 레이어 수는 애플리케이션 요구 사항에 맞아야 한다

레이어를 추가한다고 해서 자동으로 성능이 향상되는 것은 아니다. 단순한 회로의 경우, 단면 또는 양면 PCB 기판이 더 비용 효율적이고 생산이 용이하다. 적절한 레이어 수의 선택은 마케팅적 어필이 아닌 실제 회로 복잡도에 기반해야 한다.

2. 신호 무결성은 스택업 설계에 달려 있다

다층 PCB 기판은 더 나은 전자기 적합성을 제공하는 것으로 알려져 있지만, 이는 스택업이 올바르게 설계되었을 때만 해당된다. 잘못된 설계나 제어되지 않은 제조는 신호 반사, 크로스토크, 임피던스 불일치로 이어질 수 있다.

3. 레이어가 많을수록 제조 난이도가 높아진다

레이어 수가 증가할수록 생산 난이도도 함께 증가한다. 레이어 간 얼라인먼트, 비아 신뢰성, 동박 두께 일관성, 압착 공정 정밀도와 같은 문제들이 더욱 중요해진다. 엄격한 공정 제어 없이는 층간 박리 불량, 레지스트레이션 오차 또는 오픈 회로와 같은 위험이 발생할 수 있다.

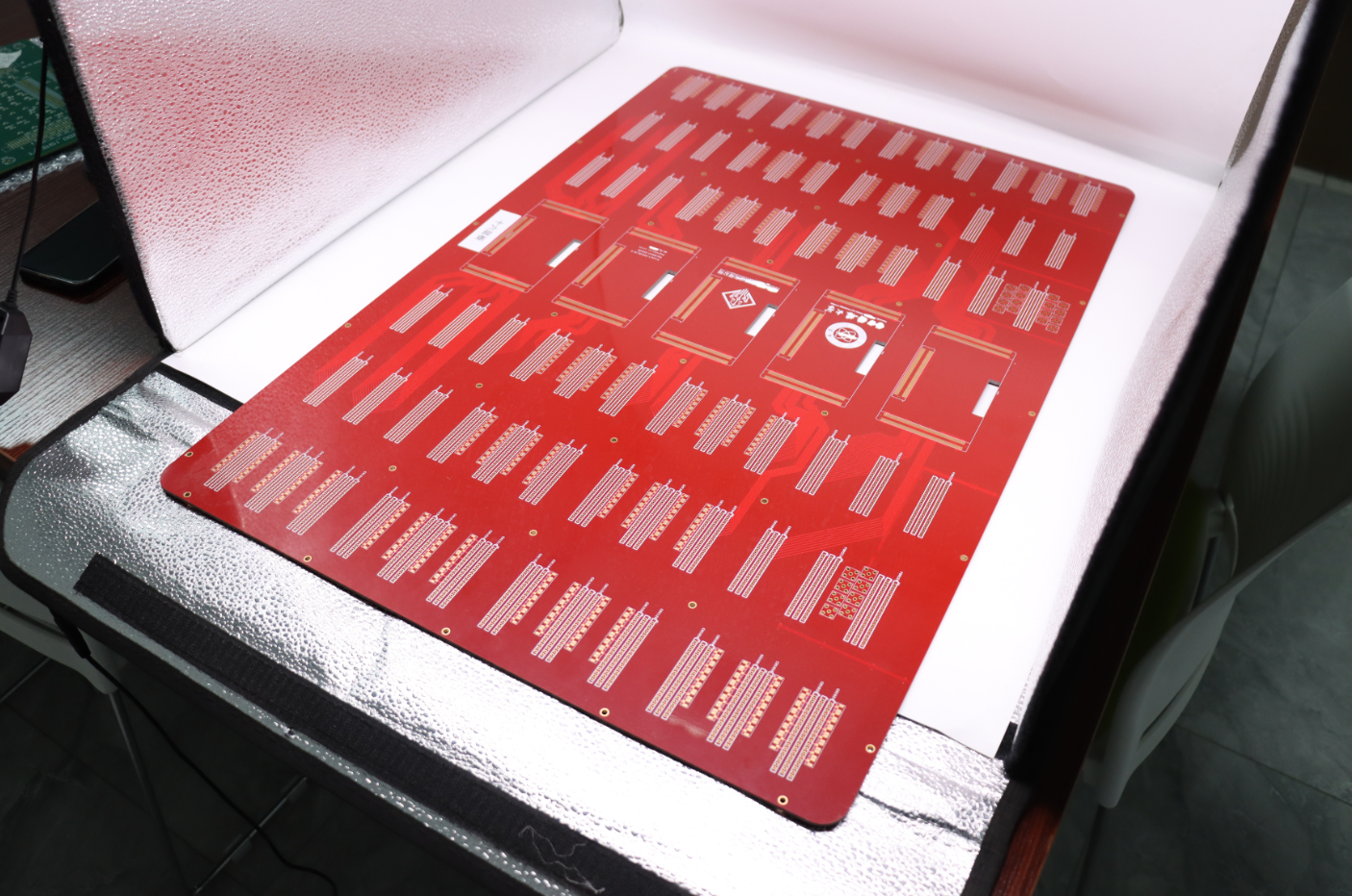

다층 PCB 기판 제조의 핵심 품질 관리 포인트

· 레이어 간 레지스트레이션

각 동박 레이어는 완벽하게 정렬되어야 한다. 미세한 얼라인먼트 오차만으로도 신호 손실이나 단락이 발생할 수 있다.

· 비아 신뢰성

비아, 특히 블라인드 비아와 매립 비아는 레이어 간 일관된 연결성을 보장하기 위해 정밀한 드릴 가공과 전기 도금이 이루어져야 한다.

· 동박 두께 균일성

모든 레이어에서 동박 두께의 일관성을 확보하는 것은 특히 고전류 애플리케이션에서 필수적이다. 전력 처리를 위해 2 oz 이상의 후동 동박이 사용되는 경우가 많다.

· 제어된 압착 공정

압착 공정은 정밀한 온도, 압력 및 시간 관리가 필요하다. 일관되지 않은 조건은 보이드나 레이어 분리를 초래할 수 있다.

· 종합적인 전기 테스트

모든 기판은 출하 전에 도통, 단락 점검, 임피던스 검증 등 전기 테스트를 거쳐 기능성을 보장해야 한다.

애플리케이션 시나리오: 단면 PCB 기판 vs. 다층 PCB 기판

· 단면 PCB 기판: 전원 어댑터, 조명 모듈, 리모컨 등 저비용·저속 애플리케이션에 이상적이다.

· 다층 PCB 기판: 스마트폰, 데이터 서버, 군사 시스템, 의료 계측기와 같은 고속·고밀도 전자 기기에 필수적이다.

결론

PCB 레이어가 많으면 항상 더 좋을까? 반드시 그렇지는 않다. PCB 품질의 진정한 결정 요인은 엄격한 설계 원칙, 정밀한 공정 제어 및 신뢰할 수 있는 제조 관행에 있다.

단면 기판이든 복잡한 다층 PCB 기판이든, 토탈 위탁 제조, 풍부한 경험, 첨단 역량 및 엄격한 품질 기준을 갖춘 PCB 제조사와 협력하는 것이 가장 현명한 선택이다. PCBGOGO는 단순히 기판을 제작하는 것이 아니라, 한 층 한 층 신뢰를 구축한다.
