방열판 그 이상: 고열전도율 PCB 소재가 전기차의 "파워 브레인" 수호자가 된 과정

전자기기의 세계에서 열은 적이다. 열은 성능을 저하시키고 수명을 단축시키며, 고전력 애플리케이션에서는 치명적인 고장으로 이어질 수 있다. 이것은 빠르게 변하고 경쟁이 치열한 전기차(EV) 분야에서 가장 두드러진다. 전기차의 "두뇌"인 차량 제어 유닛(VCU), 배터리 관리 시스템(BMS), 온보드 충전기(OBC)는 막대한 양의 열을 발생시킨다. 기존 PCB 소재로는 이를 감당할 수 없다. 바로 이곳에서 고열전도율 PCB 소재가 등장하여, 단순한 부품에서 성능과 신뢰성을 지키는 핵심 수호자로 자리매김했다.

그렇다면 PCB에서 "고열전도율"이 정확히 무엇을 의미하며, 업계는 기존 소재의 한계를 어떻게 극복했을까?

열전도율(W/m·K)의 의미

열전도율은 와트 퍼 미터-켈빈(W/m·K)으로 측정되는 소재의 열 전도 능력이다. 열을 위한 고속도로라고 생각해보자. W/m·K 값이 높을수록 열이 민감한 부품에서 멀리 이동할 수 있는 더 넓고 빠른 길이 된다.

전자 산업의 전통적인 주력 소재인 FR-4 유리섬유 에폭시 기판(FR-4)은 약 0.2~0.4 W/m·K의 낮은 열전도율을 가진다. 전기적으로는 훌륭한 절연체이지만 열전도체로는 형편없어서, 좁고 구불구불한 시골길과 같다. 저전력 소비자 전자기기에는 보통 문제가 없다. 하지만 전기차의 막대한 전력 요구에는 한계에 부딪힌다.

소재의 진화: FR-4에서 금속, 그리고 그 너머로

이 열 문제를 해결하기 위해 업계는 각각의 장점과 제조상의 과제를 가진 다양한 첨단 소재를 개발했다.

· 고내열 소재: 일부 특수 FR-4 변형 제품과 같은 이 소재들은 열에 대한 저항성이 더 우수하다. 열전도율 자체를 크게 향상시키지는 않지만, 구조적 안정성을 잃지 않고 더 높은 작동 온도를 견딜 수 있다. 한 단계 발전한 것이지만, 본질적인 방열 해결책으로는 부족하다.

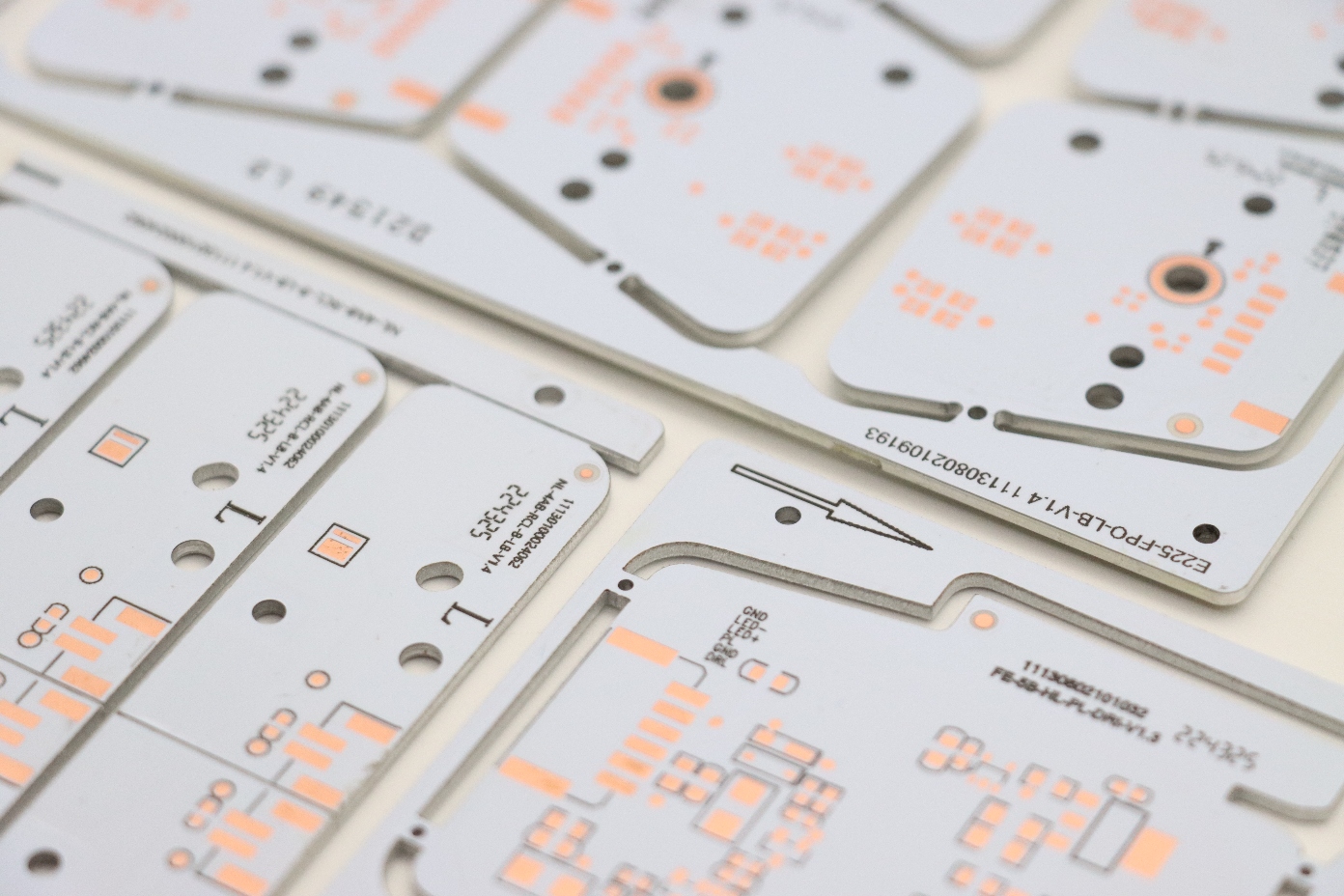

· 금속 코어 PCB: 이는 획기적인 도약이다. 알루미늄 방열 기판(일반적으로 1~3 W/m·K)과 동 기판(3~9 W/m·K)은 금속 베이스 플레이트를 내장된 방열판으로 사용한다. 부품에서 열을 이동시키는 효율이 훨씬 높다. 고전력 LED 조명 및 일부 전기차 시스템의 표준이 되었다. 다만 단층 또는 간단한 2층 구조로 인해 회로 복잡도가 제한될 수 있다.

· 세라믹 기판: 가장 요구 사항이 까다로운 애플리케이션을 위해 알루미나(20~30 W/m·K)와 질화 알루미늄(170~220 W/m·K) 같은 세라믹 소재가 뛰어난 열전도율을 제공한다. 또한 우수한 고주파 특성과 열 안정성을 갖추고 있다. 단점이라면 특수 제조 공정과 높은 비용으로 인해 고급 전력 모듈과 항공 분야에 주로 적용된다.

· 절연 금속 기판(IMS) 및 열전도성 적층판: 여기서 진정한 혁신이 이루어지고 있다. 절연 금속 기판(IMS)과 세라믹 분말이 충전된 열전도성 프리프레그(접착 시트) 같은 소재가 그 간극을 메운다. 절연층에 세라믹 필러를 혼합하여 2 W/m·K에서 8 W/m·K 이상의 열전도율을 달성할 수 있다. 이 접근 방식은 FR-4의 구조적 장점과 금속 코어의 방열 성능을 결합하여 더 복잡한 다층 설계를 가능하게 한다.

소재 그 이상: 열 경로 설계

소재 선택이 중요하지만, 이는 절반의 성공에 불과하다. 열 흐름을 최적화하기 위해 다양한 첨단 설계 및 제조 기술도 함께 활용한다.

· 열 비아: 작은 구멍, 즉 비아를 드릴링하고 동을 채워 넣어 부품의 열 패드에서 접지 평면 또는 금속 코어까지 직접적인 열 경로를 만든다. 이러한 열 비아의 고밀도 배치가 매우 중요하다.

· 패드 내 비아: 이 기술은 부품의 패드 바로 아래에 열 비아를 배치한다. 열저항(℃/W)을 줄이고 열이 빠져나갈 수 있는 초효율적인 경로를 제공하며, 전력 전자 분야에서 일반적인 방식이다.

· 매립 동 블록: 극도로 고전력인 디바이스의 경우 PCB 레이어 내부에 두꺼운 동 블록을 매립할 수 있다. 이 블록은 고효율 열 분산기 및 방열판 역할을 하여 핵심 영역에서 열을 신속하게 끌어낸다.

PCBGOGO의 선언

PCBGOGO 는 전기차부터 재생에너지 시스템까지, 미래 전자기기의 방향이 열 관리 능력에 달려 있음을 잘 알고 있다. 우리는 더 이상 단순한 "PCB 제조사"가 아니라, 방열 설계 솔루션의 핵심 파트너다. 표준 알루미늄 및 동 기판에서 첨단 열전도성 PP 적층판에 이르기까지, 고객의 진화하는 요구를 충족하기 위해 다양한 고열전도율 소재에 대대적으로 투자해 왔다.
