PCB 제조에서의 오프라인 AOI: 작동 원리, 이점, 그리고 사용해야 하는 시기

복잡한 PCB(인쇄회로기판) 제조 환경에서 AOI(자동광학검사)는 품질을 지키는 최후의 관문 역할을 합니다. 대부분의 제조사는 인라인 AOI — 실시간 고속 검사를 위해 SMT(표면실장기술) 라인에 직접 통합된 시스템 — 에 익숙해져 있습니다. 그러나 필수적이고 유연하며 자주 요구되는 또 다른 대안이 존재합니다. 바로 오프라인 AOI입니다.

오프라인 AOI 시스템은 독립적으로 작동하며, 라인 속도로 수행할 수 없거나 수행해서는 안 되는 전문 검사 작업을 위한 강력하고 유연한 솔루션을 제공합니다. 이러한 기계가 어떻게 작동하는지, 그리고 귀사의 공정에서 어디에 적합한지 이해하는 것은 견고한 품질 관리와 공정 최적화를 달성하는 데 핵심입니다.

PCB 제조에서 오프라인 AOI가 작동하는 방식

 인라인 대응 장비와 달리, 오프라인 AOI 기계는 기판을 시스템에 투입하기 위해 수동 개입이 필요합니다. 이를 통해 단순한 합격/불합격 생산 검사기가 아닌, 정밀 분석 스테이션으로 기능할 수 있습니다.

4단계 공정:

1. 프로그램 작성 및 설정: 작업자가 PCB 파일(CAD 데이터)을 불러오고, 기판의 특정 영역에 대한 조명, 카메라 각도, 불량 판정 기준을 지정하는 검사 프로그램을 생성합니다.

2. 수동 로딩: 작업자가 단일 PCB 또는 여러 기판이 들어 있는 팔레트/고정구를 오프라인 AOI 챔버에 직접 넣습니다.

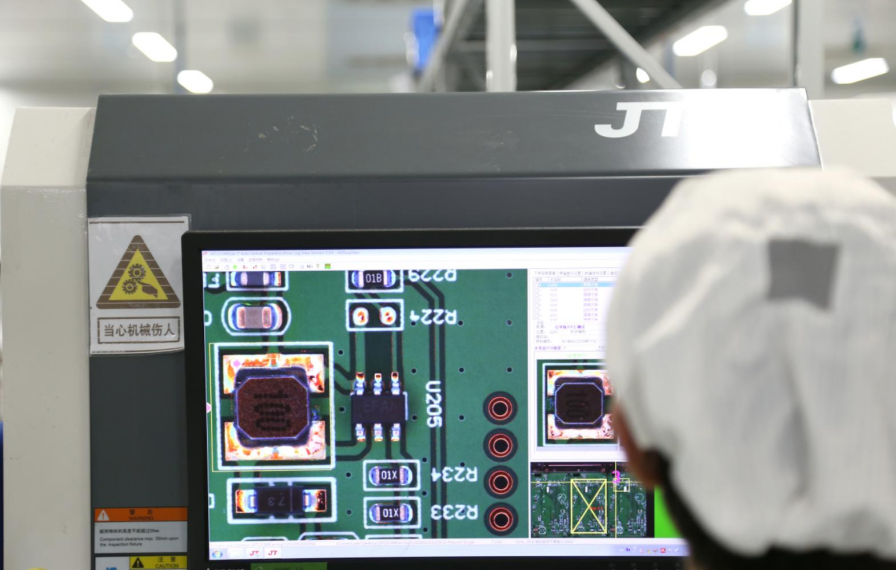

3. 검사 사이클: 시스템은 고해상도 카메라, 전용 조명(흔히 다각도/다색상 LED(발광다이오드) 어레이), 그리고 독자적 소프트웨어를 활용해 이미지를 촬영합니다. 촬영한 이미지를 사전에 프로그램된 기준 기판 데이터(또는 CAD 참조)와 대조하여, 부품 누락, 극성 오류, 솔더 브리지, 리드 들뜸 등의 차이를 식별합니다.

4. 검증 및 보고: 결과가 표시되어 잠재적 불량을 플래그합니다. 작업자는 이후 육안으로 불량을 확인하고 분류한 뒤, 공정 엔지니어나 리워크 스테이션을 위한 상세 보고서를 생성할 수 있습니다.

오프라인 AOI를 선택해야 하는 주요 이점

 고속 생산 라인으로부터의 분리는 품질 관리와 운영 유연성 측면에서 여러 고유한 이점을 제공합니다.

· 고혼합 소량 생산을 위한 유연성: 오프라인 AOI는 제품을 자주 교체하는 제조사에 안성맞춤입니다. 프로그램 변경과 설정 조정은 주 SMT 라인을 멈추거나 재구성하지 않고도 신속하게 수행할 수 있습니다.

· 심층 불량 분석: 장비가 라인 사이클 타임에 제약받지 않으므로, 더 길고 복잡한 검사 루틴을 수행할 수 있습니다. 이를 통해 BGA(볼 그리드 어레이)/칩 스케일 패키지와 같은 정교한 솔더 접합부, 미세 피치 부품, 그리고 파악하기 어려운 불량을 상세히 분석할 수 있어 근본 원인 분석에 적합합니다.

· 리워크 및 수리 검증: 기판이 불량으로 플래그되어 이후 수리된 경우, 오프라인 AOI는 출하 전 품질 기준 충족 여부를 확인하기 위해 수리를 재검사하는 데 가장 적합한 스테이션이 됩니다.

· 낮은 투자 비용 및 총 소유 비용: 오프라인 AOI 시스템은 일반적으로 초기 자본 지출이 낮고 통합 비용이 단순하여, 소규모 제조사나 전문 검사 연구소에 더 접근하기 쉬운 품질 관리 솔루션이 됩니다.

오프라인 AOI 시스템을 사용해야 하는 경우

 인라인 AOI가 처리량을 극대화한다면, 오프라인 AOI는 품질 인사이트와 유연성을 극대화합니다. 다음은 오프라인 AOI가 탁월한 성능을 발휘하는 가장 중요한 시나리오입니다.

1. 초기 샘플 검사(FAI)와 신제품 도입(NPI)

신제품 도입을 라인에 투입할 때, 처음 몇 장의 기판이 가장 중요합니다. 오프라인 AOI를 사용하면 최초 조립 생산의 100% 전수 검사를 천천히 수행할 수 있습니다. 이를 통해 전체 양산에 들어가기 전에 SMT 프로그램, 스텐실 설계, 부품 배치를 검증하여 상당한 시간과 재료 비용을 절감합니다.

2. 로트 샘플링 및 감사

생산이 며칠 동안 진행되고 100% 인라인 검사가 필요하지 않은 경우(또는 인라인 AOI가 솔더 리플로우 후 공정인 경우), 주기적으로 샘플(예: 50번째 기판마다)을 뽑아 오프라인 장비에서 정밀 감사를 수행할 수 있습니다. 이는 흐름을 방해하지 않으면서 통계적 품질 확인을 제공합니다.

3. 전문 및 고신뢰성 기판

까다로운 용도(의료, 항공우주, 군사, 고급 자동차)로 향하는 PCB의 경우, 두 번째 독립 검사가 자주 요구됩니다. 오프라인 AOI는 이 이차 감사를 위한 완벽한 플랫폼으로, 최고 기준 준수를 보장합니다.

4. 비표준 조립체

 특수 고정구, 매우 긴 스캔 시간, 또는 수동 취급(예: 매우 큰 기판, 높은 커넥터가 있는 기판, 또는 다중 패스 검사가 필요한 조립체)이 필요한 모든 조립체는 유연하고 전용화된 오프라인 AOI 시스템으로 처리하는 것이 가장 좋습니다.

결론: 품질에 대한 전략적 투자

오프라인 AOI는 인라인 AOI를 대체하는 것이 아니라, PCB 제조 공정에서 서로 다른 품질 과제를 해결하는 상호 보완적이고 전략적인 도구입니다. PCBGOGO는 포괄적인 품질 검사를 최우선으로 하며, 이러한 고급 검사 방법을 활용해 부품과 최종 조립체가 엄격한 공차와 신뢰성 요구 사항을 충족하도록 보장합니다. 지금 문의하세요!
