OLED PCB 설계 가이드: 아키텍처, 제조 공정 및 적용 분야

OLED 디스플레이는 소비자의 화면 기대치를 완전히 바꿨습니다. 완전한 블랙 표현, 무한 콘트라스트, 초박형 폼팩터, 접어도 화질이 저하되지 않는 곡면 유연 특성이 대표 장점입니다. 하지만 OLED 패널의 화질은 픽셀이 켜지기 훨씬 전 구동 PCB 설계와 제조 단계에서 결정됩니다. OLED 전용 인쇄회로기판은 수백만 개의 서브픽셀에 정밀 전류를 공급하고 고속 타이밍 신호를 동기화하며 유기 소재 열화를 막는 방열 설계를 구현해야 하고 유연 제품의 경우 수만 번 접어도 고장 없어야 합니다. 본 가이드에서는 OLED PCB의 엔지니어링 요구사항, 생산 공정, 기판 타입별 특징 및 각 산업 적용 분야를 전부 설명합니다.

OLED PCB란 무엇인가?

OLED PCB는 유기발광다이오드 디스플레이 구동, 신호 제어, 전원 공급 전용으로 설계된 인쇄회로기판입니다. 일반 PCB는 범용 전자 회로를 지원하는 반면 OLED PCB는 유기발광 소재의 물리적 특성으로 인한 엄격한 전기·기계적 제약 조건을 만족해야 합니다.

OLED 픽셀은 전류 구동형 소자로 서브픽셀의 밝기는 흐르는 전류에 비례하며 전류가 1%만 편차가 나도 패널 전체 밝기 불균일이 눈에 보입니다. 따라 정밀 정전류 제어가 OLED PCB의 핵심 설계 난제입니다.

또 유기 발광층은 열과 수분에 취약하여 OLED 제어 기판의 발열을 최소화하고 밀봉·컨포멀 코팅 등 환경 보호 구조를 적용해야 합니다.

OLED PCB는 단일 기판이 아닌 다중 서브보드와 IC 통합 시스템으로 구성됩니다. 완전한 OLED 어셈블리는 OLED 드라이브 기판, 타이밍 제어 기판, 전원 관리 서브시스템을 포함하며 스마트폰·웨어러블 제품은 터치 제어 레이어가 추가됩니다. 이 모든 모듈이 연계되어 원본 영상 데이터를 정밀한 픽셀 밝기로 변환합니다.

OLED PCB 아키텍처: 핵심 기능 블록

OLED PCB가 시스템 수준에서 어떻게 구성되는지 이해하는 것은 디스플레이 어셈블리를 설계하거나 사양을 지정하는 엔지니어에게 필수적입니다. 네 가지 주요 기능 블록은 다음과 같습니다.

1. OLED 드라이브 기판 — 픽셀 정밀 전류 제어

OLED 드라이버 PCB는 어셈블리에서 전기적으로 가장 중요한 요소입니다. 이 PCB에는 유기 발광 스택과 직접 인터페이스하는 컬럼 및 로우 드라이버 IC가 탑재됩니다. 각 드라이버 IC는 수천 개의 전류원을 동시에 관리하며, 각 전류원은 해당 서브 픽셀에 정밀하고 개별적으로 어드레싱 가능한 전류를 공급하도록 보정됩니다. 최신 스마트폰 OLED 드라이버 보드는 수백만 개의 픽셀에 걸쳐 ±1%의 전류 정밀도를 달성하며, 온도 변화에 따른 드리프트와 유기층 노화(디스플레이 수명 동안 휘도 저하를 유발)를 보정하는 실시간 보상 알고리즘을 탑재하고 있습니다.

OLED PCB의 드라이버 IC는 일반적으로 COF(칩 온 필름) 모듈로 패키징됩니다. 드라이버 IC가 실장된 얇은 플렉시블 필름이 패널 가장자리에 직접 본딩되어, 슬림 베젤 스마트폰 디자인에서 보이는 베젤 너비를 최소화합니다.

2. OLED 컨트롤러 PCB --- 타이밍 및 이미지 처리

OLED 컨트롤러 PCB에는 픽셀 데이터가 드라이버 IC로 전달되는 방식을 관리하는 중앙 프로세서인 타이밍 컨트롤러(TCON)가 포함되어 있습니다. TCON은 수신된 비디오 데이터(스마트폰에서는 MIPI DSI, 모니터에서는 DisplayPort/HDMI를 통해)를 받아들이고, 히스토그램 기반 휘도 향상, 픽셀 단위 보상 룩업 테이블, 플리커 저감 PWM 방식 등의 이미지 처리 알고리즘을 적용한 후, 정밀한 타이밍의 데이터 신호를 드라이버 어레이에 분배합니다. 60Hz의 리프레시율이 표준이며, 플래그십 스마트폰 OLED PCB는 120Hz 이상을 지원하므로 임피던스 제어 트레이스와 정밀한 차동 쌍 라우팅이 요구되는 고속 신호 무결성 설계가 필요합니다.

3. 전원 관리 서브시스템

OLED 디스플레이는 여러 개의 조정된 전원 레일을 동시에 필요로 합니다. 일반적으로 로직용 1.8V, 인터페이스 회로용 3.3V, OLED 양극용 4.5~5V, 게이트 드라이버용 12~15V가 필요하며, 이 모두는 단일 배터리 또는 전원 입력에서 생성됩니다. OLED 디스플레이 PCB의 PMIC(전원 관리 IC)는 스위치 모드 전원 공급 장치를 사용하여 이러한 변환을 처리하며, 스위칭 리플이 디스플레이 아티팩트로 나타나는 것을 방지하기 위해 초저잡음 출력 사양을 충족해야 합니다. PMIC 배치, 디커플링 커패시터 선정 및 전원 레이아웃은 패널 균일도와 EMI 방출에 직접적인 영향을 미칩니다.

4. 열관리 통합 설계

유기 발광 재료는 온도가 상승할수록 더 빠르게 열화됩니다. 따라서 OLED PCB는 드라이버 IC 및 전원 관리 회로의 열 부하를 능동적으로 관리해야 합니다. 이는 부품 열원을 내부 구리 레이어에 연결하는 서멀 비아 어레이, 고전력 드라이버 스테이지의 직접 구리 본딩(DCB), 프리미엄 스마트폰 OLED 어셈블리의 흑연 또는 베이퍼 챔버 방열판, 그리고 PCB를 기기 섀시에 연결하는 서멀 인터페이스 재료를 통해 구현됩니다. 효과적인 열 설계는 유기층의 수명을 연장하고 시간 경과에 따른 휘도 균일성 저하를 방지합니다.

OLED PCB 두 가지 타입: 경성 기판 vs 유연 기판

OLED PCB는 경성 기판과 유연 기판으로 분류되며 기재 스택업, 설계 규칙, 적용 분야가 명확히 구분됩니다. 비교표는 아래와 같습니다.

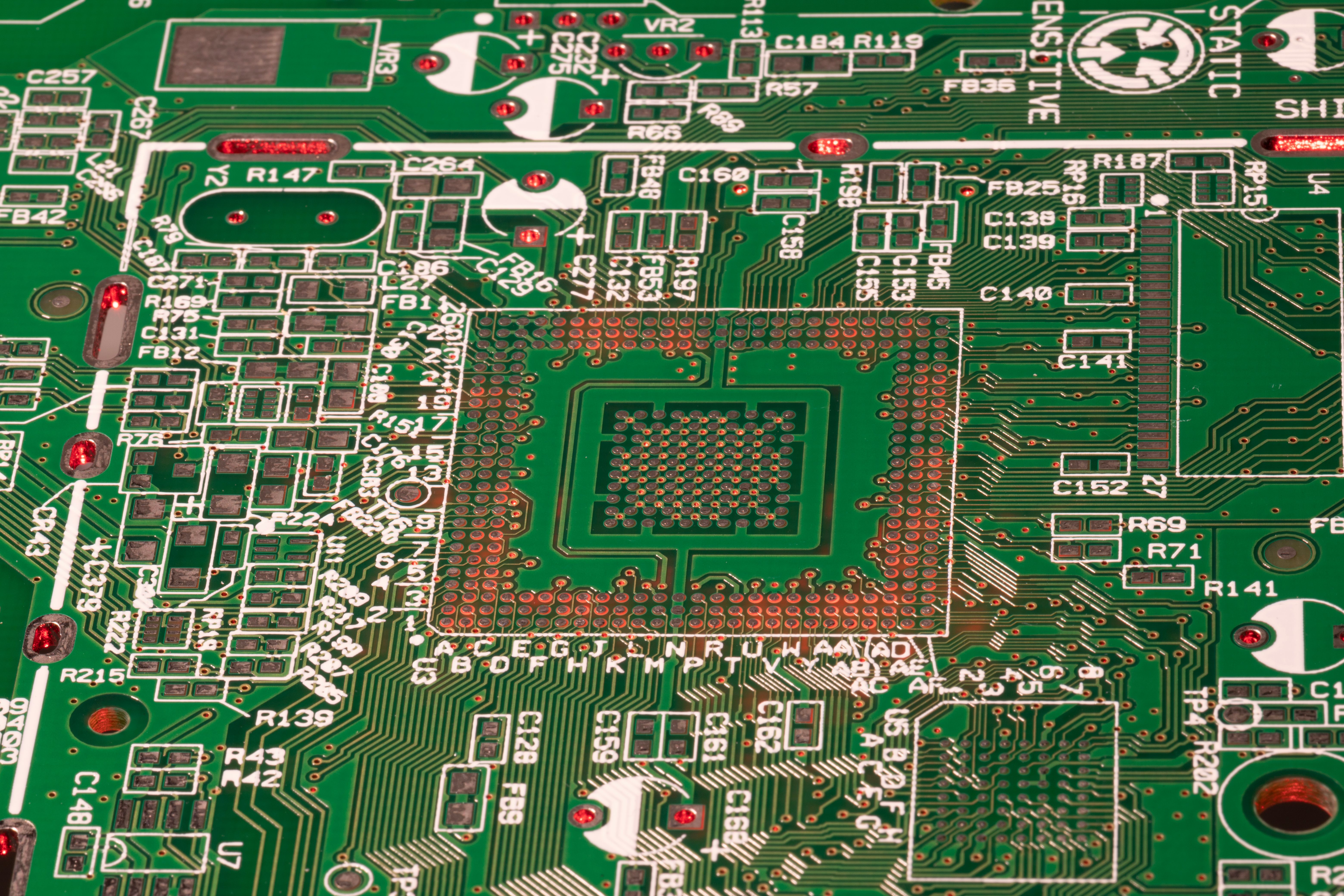

경성 OLED PCB

FR-4 유리섬유 기판 또는 로저스 고주파 적층판을 사용하며 일반적으로 4~12층 HDI 고밀도 구조를 적용합니다. 레이저 마이크로 비아, 패드 내 비아, 순차 압착 공정으로 0.3–0.4mm 미세 피치 BGA/QFN 칩 배선을 구현합니다. 기계적 강도가 높아 TV, 전문 모니터, 의료 영상용 대형 디스플레이 제어 기판에 사용합니다.

유연한 OLED PCB

플렉서블 OLED PCB는 폴리이미드(PI) 기판을 사용하는데, 이 기판은 반복적인 굽힘 주기에도 치수 안정성과 유전 성능을 유지합니다. 접이식 스마트폰과 웨어러블 기기에서 플렉서블 OLED PCB는 박리나 도체 파손 없이 1mm 정도의 좁은 굽힘 반경을 10만 회 이상 견뎌야 합니다. 이를 위해서는 특수 구리 호일(전해동보다 연성이 우수한 압연 소둔 구리) 선택, 접착층 두께 제어, 그리고 최대 변형이 발생하는 영역에 비아나 부품 패드를 배치하지 않도록 하는 굽힘 영역 배선 규칙이 필요합니다. 또한 플렉서블 PCB는 칩 온 필름 드라이버를 장착할 수 있게 해 주어 프리미엄 스마트폰에서 1~2mm의 얇은 디스플레이 베젤을 구현할 수 있습니다.

OLED PCB 전체 제조 공정

OLED PCB 제조는 표준 PCB 제조 공정을 따르지만, OLED 디스플레이 시스템의 정밀 요구사항으로 인해 추가적인 공정 제어와 더 엄격한 허용 오차가 적용됩니다.

1. 재료 준비 및 라미네이트 선택

리지드 OLED 보드의 경우, 작동 온도와 고속 신호 요구사항에 따라 저손실 FR-4 변종(Tg ≥ 170°C) 또는 할로겐 프리 재료가 선택됩니다. 플렉시블 보드의 경우, FCCL(플렉시블 동박 적층판)이 적용된 폴리이미드 필름(두께 25~75μm)이 출발 재료로 사용됩니다. 재료 선정은 OLED 시스템에서 MIPI DSI 및 LVDS 인터페이스가 사용하는 높은 데이터 전송률에서 신호 무결성에 직접적인 영향을 미칩니다.

2. HDI 레이어 빌드업

대부분의 OLED PCB 제조는 HDI 구조를 사용합니다. 이는 코어 레이어를 먼저 제작한 후, 추가 유전체 및 구리 레이어를 적층하고 레이저 드릴로 인접 레이어를 연결하는 블라인드 마이크로비아를 형성하는 순차 적층 공정입니다. 이를 통해 기존 스루홀 비아 설계로는 불가능했던 미세 피치 BGA 신호의 라우팅이 가능해집니다. 레이저 드릴 정밀도 ±25μm 및 비아 캡처 패드 직경 150μm까지의 미세화는 고급 OLED 컨트롤러 PCB 생산에서 표준으로 자리 잡았습니다.

3. 동도금 및 트레이스 형성

OLED 드라이버 PCB의 구리 트레이스는 고속 디지털 신호와 민감한 아날로그 전류원 출력을 모두 전달합니다. 아날로그 전류 전달 경로의 트레이스 폭은 전체 전류 범위에서 전압 강하가 지정된 임계값 미만으로 유지되도록 신중하게 계산됩니다. MIPI 또는 LVDS 데이터를 전달하는 차동 쌍은 정합 길이와 제어된 임피던스(일반적으로 차동 85~100Ω)로 라우팅되며, 제조 중 TDR(시간 영역 반사 측정)을 통해 검증됩니다.

4. 표면처리 선택

ENIG(무전해 니켈 도금/침지 금)는 평탄한 표면 프로파일(미세 피치 BGA 솔더링에 중요), 우수한 납땜성, 그리고 SMT 어셈블리 및 COB(칩 온 보드) 부품이 사용되는 와이어 본딩과의 호환성으로 인해 OLED PCB의 지배적인 표면 처리 방식입니다. 침지 은과 OSP(유기 가용성 보호제)는 비용 민감형 응용 분야에서 사용되지만, 프리미엄 세그먼트의 OLED 디스플레이 PCB 어셈블리에서는 ENIG가 여전히 업계 표준으로 자리 잡고 있습니다.

5. OLED PCB 어셈블리

OLED PCB 어셈블리는 SMT 베스트 프랙티스를 따르되 추가 요구사항이 있습니다. BGA 패키지의 부품 실장 정밀도는 ±15 μm 이내여야 하며, 민감한 OLED 컨트롤러 IC의 솔더링 중 산화를 최소화하기 위해 질소 분위기 리플로우를 적용해야 합니다. 페이스트 인쇄 후와 리플로우 후 모두 자동 광학 검사(AOI)를 수행하고, 모든 BGA 및 QFN 솔더 조인트는 X-레이 검사를 받아야 합니다. 플렉시블 OLED 어셈블리의 경우, COF(칩 온 필름) 본딩은 기존 솔더 대신 이방성 도전 필름(ACF)을 사용하며, 180–200 °C의 열압착 본딩 공정을 통해 COF 드라이버 리드와 디스플레이 패널 전극 사이에 신뢰성 있는 연결을 형성합니다.

산업 분야별 OLED PCB 응용

OLED 디스플레이 기술과 이를 가능하게 하는 PCB는 소비자용 스마트폰을 훨씬 넘어 다양한 까다로운 응용 분야로 확장되었습니다.

1. 스마트폰 OLED 기판

스마트폰 부문은 OLED PCB의 최대 볼륨이면서 가장 기술적으로 진보된 응용 분야를 대표합니다. 플래그십 스마트폰 OLED PCB는 디스플레이 드라이버, 터치 컨트롤러, 지문 센서(언더-디스플레이 디자인), 상시 표시(always-on) 로직을 초소형 다층 플렉스 및 리지드-플렉스 어셈블리에 통합합니다. 폴더블 스마트폰은 120Hz 리프레시와 HDR 색상 정확도를 유지하면서 20만 회 이상의 폴딩 사이클을 견뎌야 하는 힌지 통과 플렉시블 회로를 추가로 요구합니다.

2. 자동차 OLED 디스플레이

자동차 계기판 디스플레이, 실내 앰비언트 조명 및 고급 계기 클러스터는 넓은 시야각, 높은 명암비 및 디자인 유연성으로 인해 OLED 기술을 점점 더 많이 채택하고 있습니다. 차량용 OLED PCB는 AEC-Q100 인증 기준을 충족해야 하며, −40°C ~ +105°C의 접합부 온도 범위에서 작동하고, 진동 및 열충격 시험을 통과해야 하며, CISPR 25 차량용 EMC 규정을 준수해야 합니다. 차량용 애플리케이션에 사용되는 OLED 컨트롤러 PCB는 일반적으로 습기 방지를 위한 컨포멀 코팅과 기능 안전을 위한 이중화 전원 레일 모니터링 기능을 갖추고 있습니다.

3. 웨어러블 및 AR/VR OLED 시스템

스마트워치, 피트니스 밴드, AR 헤드셋은 대각선 0.5인치 마이크로 OLED를 사용하며 픽셀 밀도 2000PPI 이상입니다. 드라이브 기판은 극한 크기·전력 제약 속에 설계되어 WLCSP 웨이퍼 레벨 패키지와 고급 유연 기판을 활용합니다. VR 기기는 고휘도 OLED와 고주파 PWM 디밍으로 움직임 흐림 현상을 억제합니다.

4. 의료·전문 영상 기기

수술용 모니터, 방사선 영상 디스플레이 및 전문가용 색상 중요 모니터는 절대적인 블랙 레벨과 넓은 색 영역을 위해 OLED 패널을 사용하며, 이는 조직 식별 및 정확한 색상 재현에 임상적으로 중요합니다. 의료용 OLED PCB는 IEC 60601-1 전기 안전 기준, FDA 및 CE 마킹, 그리고 환자나 수술 인력과 접촉할 수 있는 표면에 대한 생체 적합성 문서화를 준수해야 합니다. 고안정성 전류 조절이 가장 중요합니다. 패널 전체에 걸쳐 ±2%의 엄격한 휘도 균일성 사양이 적용되어 의료 영상의 오독을 방지합니다.

OLED PCB 핵심 설계 고려사항

OLED PCB를 처음 설계하는 엔지니어는 OLED 시스템을 기존 디스플레이 드라이버 설계와 구별하는 일련의 과제에 직면하게 됩니다.

1. 픽셀 전류 매칭: 정밀 저항 네트워크, DAC 트리밍, 디지털 보상 테이블로 전 채널 전류 오차 <1% 유지

2. 전원 노이즈 차단: PMIC 출력 핀 1mm 이내 벌크 디커플링 커패시터 배치, 아날로그/디지털 접지를 단일 스타 포인트로 연결하여 스위칭 노이즈 차단

3. 열 비아 배치: 노출 패드 IC 하부 0.5mm 간격으로 열 비아(드릴 0.3mm) 배치, 2oz 이상 두께 내층 동박 평면과 연결하여 열 확산

4. MIPI 임피던스 제어: 마이크로스트립/스트립 차동 배선 85–100Ω, 단일 쌍 등장 차이 ≤5mm, 동일 레인 그룹 스큐 ≤20mm

5. 유연 기판 굽힘 규칙: 굽힘 구역 배선은 굽힘 축과 평행하게 배치, 굽힘 중심선 2mm 내 비아 금지, 동박 두께 0.5oz로 축소하여 응력 집중 억제

6. 수분 보호: 어셈블리 시 IPC SIR 규격 무세척 플럭스 사용, 자동차·야외 기판은 경화 두께 최소 25μm 아크릴/폴리우레탄 컨포멀 코팅 도포

결론

OLED PCB는 모든 고품질 디스플레이의 보이지 않는 핵심 하드웨어입니다. 스마트폰 안에 접히는 초박형 유연 기판, 자동차 계기판의 방열형 제어 보드, AR용 마이크로 OLED 정밀 드라이브 기판 어느 것이든 PCB 설계 품질이 화질을 좌우합니다. OLED 설계는 정밀 아날로그 정전류 제어, 고속 신호 무결성, 다층 HDI 제조 기술을 숙달해야 하며 유연 제품은 수십만 회 굽힘을 견디는 기계 신뢰성 설계가 추가로 요구됩니다. 폴더블, 롤러블, 투명, 마이크로 OLED 등 신규 폼팩터가 확산될수록 OLED PCB 제조 요구사항은 더욱 까다로워질 것입니다. OLED 특유의 전기·열·기계적 제약을 이해하는 엔지니어가 차세대 디스플레이 제품을 선행 개발할 수 있습니다.
