오픈소스 모듈형 PCBA 테스트 구축 가이드: 하드웨어 및 테스트 절차

서론：하드웨어 개발에서 같은 일을 반복하고 있지는 않나요? 기존 테스트 지그는 제작비가 높고, 설계가 바뀌면 다시 만들어야 하며, 업그레이드도 번거롭습니다. 오픈소스 모듈형 PCBA 테스트 플랫폼은 하드웨어 레고처럼 표준 인터페이스의 독립 모듈을 필요에 따라 조합하는 방식입니다. 상용 FCT 지그의 비용과 긴 납기가 부담되는 소량 PCBA 프로젝트에서 개발자가 직접 테스트대를 구성해 샘플 제작·시험 생산 단계의 기능을 빠르게 검증할 수 있습니다.

모듈형 오픈소스 PCBA 테스트란 무엇인가

하드웨어 모듈 선택

• 주 제어기는 MCU나 개발보드 중 고릅니다. GPIO 수, 통신 인터페이스와 PC 연결 방식을 확인하세요.

• 전압·전류 센서, 디지털 I/O, 릴레이는 측정할 신호 수와 전압 범위에 맞춥니다.

• 접촉 방식은 테스트 패드 수와 배치에 맞춰 테스트 핀 홀더나 수동 프로브를 고릅니다. PCB 단계에서 테스트 포인트 배치와 프로브 접근 공간을 확보해야 합니다.

• 전원·전자부하에는 과전류 보호와 절연 필요성을 확인합니다. Gerber, BOM, 테스트 포인트 정보를 정리하면 연결과 DFT 검토가 수월합니다.

모듈 조합과 배선 설계

• 간단한 전압 점검은 전원·측정 모듈과 테스트 핀으로 구성합니다. 다기능 FCT는 전원, I/O, 통신, 센서 순으로 검사합니다.

• 신호 기준과 접지를 통일하고 민감한 측정선은 전원 스위칭·릴레이 배선과 분리하세요. 긴 배선은 노이즈와 전압 강하를 키웁니다.

• 전원 출력에는 전류 제한과 퓨즈를 적용합니다. 연결 전 극성·핀맵을 확인하고 PCBA 고정 중 단락을 방지하세요.

오픈소스 테스트 스크립트 작성

1. MCU·개발보드가 지원하는 오픈소스 프레임워크와 측정 모듈 드라이버를 확인합니다.

2. 플랫폼 자가진단, 정적 전기 검사, 기능 검사, 판정·저장 순으로 구성하고 측정값·기준·실패 코드를 기록합니다.

3. 제품 설정과 공통 로직을 분리하면 개정 시 핀맵·기준값만 바꿔 재사용할 수 있습니다. 항목은 소형 PCBA 기능 테스트 매트릭스로 관리하세요.

테스트 운영 절차

1. 기준 보드로 전원, 센서 값, 통신과 스크립트 판정을 점검합니다.

2. PCBA를 고정하고 프로브 접촉을 확인합니다. 접촉이 불안정하면 결과도 반복되지 않습니다.

3. 정해진 순서로 검사하고 판정, 측정값, 보드 번호와 소프트웨어 버전을 저장합니다.

4. 개정 후 회로와 검사 항목을 대조해 설정·스크립트를 갱신합니다. 소량 생산은 샘플링 기준도 정하세요.

장점과 적용 한계

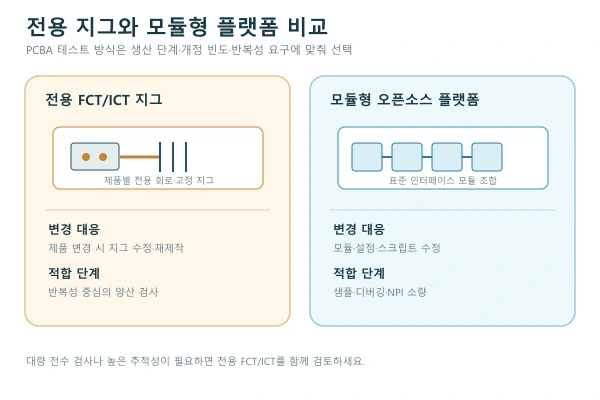

모듈형 방식은 초기 비용이 낮고 개정 대응이 쉽습니다. 다만 프로브 접촉 편차, 측정 오차와 검사 속도는 한계가 있습니다. 대량 전수 검사나 높은 추적성이 필요하면 전용 FCT·ICT가 적합할 수 있습니다. 생산 규모가 커지면 PCBA 조립 서비스와 AOI·X-Ray·기능검사 조건을 함께 검토하세요.

구축 시 자주 발생하는 실수

• 기능만 정하고 패드 크기와 프로브 접근성을 놓치면 접촉 불량이 생깁니다.

• 전원 용량 부족이나 과전류 보호 부재는 전압 강하와 샘플 손상을 부를 수 있습니다.

• 로그가 없으면 간헐 불량을 추적하기 어렵습니다. 납땜 문제가 의심되면 냉납 진단 등 별도 검사를 병행하세요.

자주 묻는 질문 FAQ

오픈소스 플랫폼으로 BGA 가납땜을 검출할 수 있나요?

기능 검사는 접속 이상을 찾을 수 있지만 내부 접합 상태를 직접 보여 주지는 않습니다. 필요하면 X-Ray나 단면 분석을 병행하세요.

몇 대까지 소량 생산에 적합한가요?

고정 수량 기준은 없습니다. 샘플·NPI 단계에서 검사 빈도와 작업 시간을 전용 지그 비용과 비교해 판단하세요.

PCBA 개정 후 플랫폼을 다시 만들어야 하나요?

테스트 포인트와 인터페이스가 유지되면 설정·스크립트 수정으로 충분할 수 있습니다. 핀맵이나 외형이 크게 바뀌면 어댑터나 고정 구조를 다시 설계해야 합니다.

마무리

오픈소스 모듈형 테스트는 샘플·NPI 단계에서 PCBA 기능을 경제적으로 확인하는 방법입니다. 제작 전 테스트 포인트와 DFT, 전원 보호, 로그 기록을 준비하세요. 소량 PCBA 제작 시 Gerber·BOM·검사 항목·수량을 PCBgogo에 보내 제작 및 검사 가능성을 문의할 수 있습니다.
