100G·400G·800G 데이터센터 링크가 보편화되면서 광모듈 PCB는 단순한 부품 지지판이 아니라 전기 채널, 전원 시퀀스, 열 경로를 동시에 결정하는 핵심 구조물이 됐다. 그런데 현장에서는 TOSA/ROSA, 렌즈, 광축 정렬에 검토가 집중되고, 모듈 내부 PCB는 “작은 고속 보드” 정도로 취급되는 경우가 적지 않다.

그 결과 초기 기능검사와 단시간 BER 테스트는 통과했지만 실제 장비에서 장시간 운전할 때 간헐적 패킷 드롭, 수신 감도 저하, 고온 광출력 드리프트가 나타난다. 이런 증상이 모두 PCB 때문이라고 단정할 수는 없지만, 일반 E-test가 잡지 못하는 금핑거 접촉 신뢰성, 실제 적층 기준의 임피던스, 비아 스텁, 재료·동박을 포함한 채널 손실, 레이저 주변 열저항이 중요한 원인이 되는 경우가 많다.

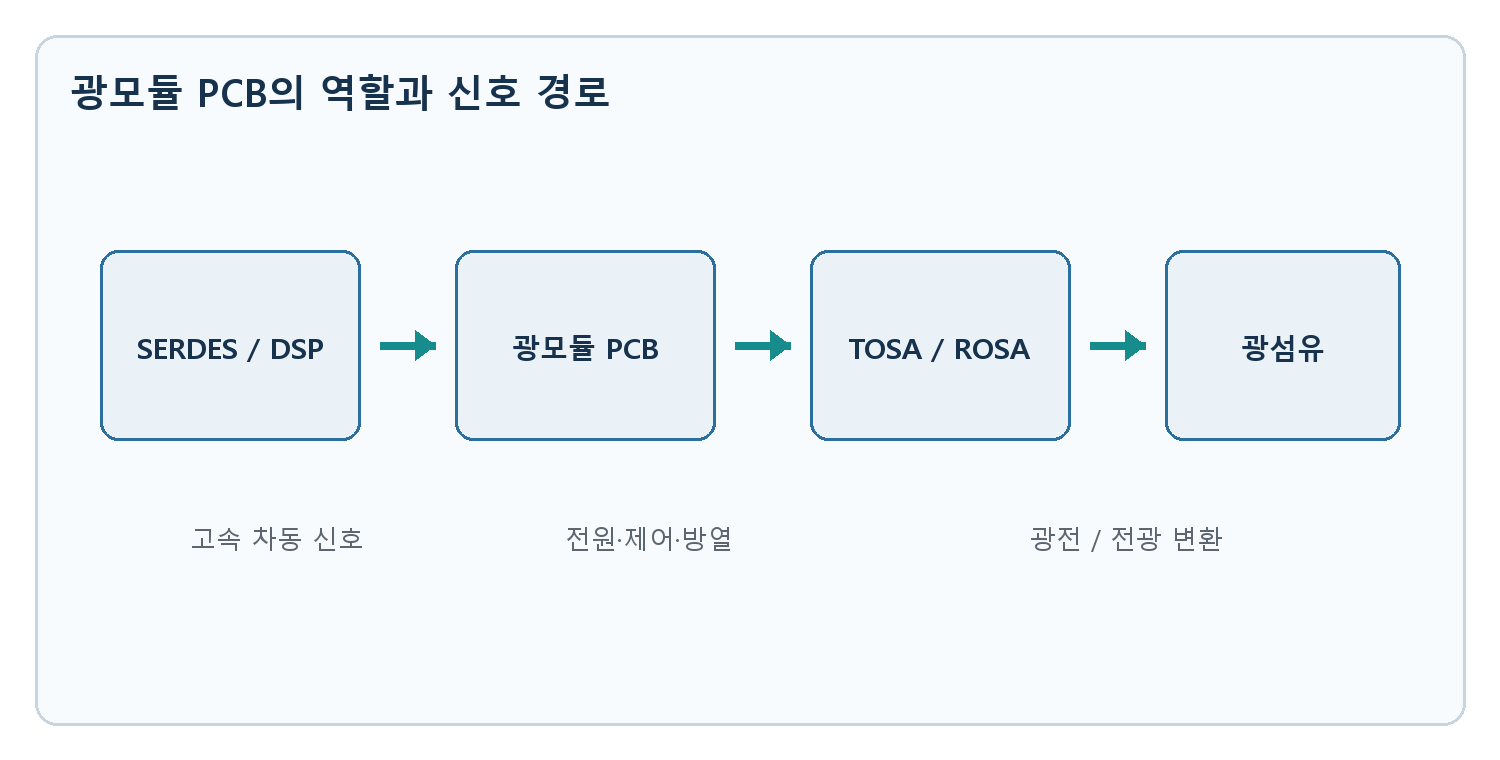

그림 1. 고속 신호 전달, 전원 공급, 제어 및 열 확산이 하나의 소형 PCB에 집중된다.

1. 광모듈 PCB란 무엇인가

광모듈 PCB는 전기 신호를 광신호로, 광신호를 전기 신호로 변환하는 모듈 내부의 핵심 캐리어다. 고속 차동 신호를 전달하고 전원을 분배하며, 레이저·드라이버·TIA·DSP에서 발생한 열을 하우징으로 내보낸다. 일반 고속 PCB와 달리 공간이 극도로 제한되고, 핫플러그를 지원하며, 독립적인 팬 없이 호스트의 공기 흐름과 금속 하우징에 의존한다.

적용 속도와 사용 환경에 따른 설계 분급

· 10G/25G SFP+ 기업용 스위치: 보통 4~6층 구조와 고Tg FR-4를 검토할 수 있으나, 최종 선택은 레인 속도와 실제 배선 길이로 확인한다.

· 100G QSFP28 데이터센터: 저손실 또는 중저손실 재료, 실제 적층 기반 차동 임피던스, 커넥터 전이부 관리가 중요하다.

· 400G/800G QSFP-DD·OSFP AI 클러스터: 초저손실 재료, 짧은 전이부, 필요 시 백드릴·마이크로비아, 매우 타이트한 제조 공차가 요구된다.

· 5G RRU 옥외 모듈: 온도 사이클, z축 CTE, 흡습·노화, 표면처리와 도금 신뢰성을 우선 평가한다.

· AOC 모듈: 얇은 보드와 제한된 외형 때문에 보드 에지, 금핑거 치수, 모따기와 조립 공차가 특히 중요하다.

2. 재료 선정: Dk/Df보다 채널 손실 예산이 먼저다

재료 데이터시트의 Dk와 Df만 비교하면 실제 보드의 성능을 과대평가하기 쉽다. 삽입손실에는 유전체 손실뿐 아니라 동박 거칠기, 유리섬유 구조, 수지 함량, 선폭·동박 두께, 비아와 패드, 커넥터 전이부가 모두 포함된다. 따라서 “25Gbps 이상은 무조건 인치당 0.5dB” 같은 단일 기준을 보편 규칙으로 적용하기보다, 해당 MSA·IEEE/OIF 규격의 컴플라이언스 포인트와 전체 채널 길이를 기준으로 주파수별 손실 예산을 작성해야 한다.

3. 실제 작동을 좌우하는 4대 설계 요소

3.1 고속 차동 신호와 임피던스 정밀 제어

광모듈의 고속 차동쌍은 작은 불연속에도 민감하다. 목표 임피던스는 인터페이스 규격과 스택업에 따라 정의하고, 통상적인 ±10%보다 엄격한 ±5~7% 수준을 제조 목표로 두는 사례가 많다. 다만 숫자를 고정 규격처럼 쓰기보다 공급사 공정 능력과 실제 컴플라이언스 요구에 맞춰 합의해야 한다. 계산에는 압합 후 유전체 두께, 에칭 후 선폭, 동박 잔존 두께와 표면 거칠기를 반영하고, TDR 쿠폰으로 양산 분포를 관리한다.

3.2 핫플러그용 장단 금핑거

장단 금핑거의 목적은 단순히 “전원을 먼저 연결”하는 데 그치지 않는다. QSFP-DD와 OSFP 계열 MSA의 기본 순서는 GND가 먼저 접속되고, 전원이 다음, 신호가 마지막에 접속되는 구조다. 분리 시에는 반대로 신호가 먼저 끊기고 GND가 마지막까지 유지된다. 이 순서를 지키면 기준 전위가 확보된 뒤 전원이 공급되고 신호가 인가되어 핫플러그 과도현상과 오동작 위험을 줄일 수 있다.

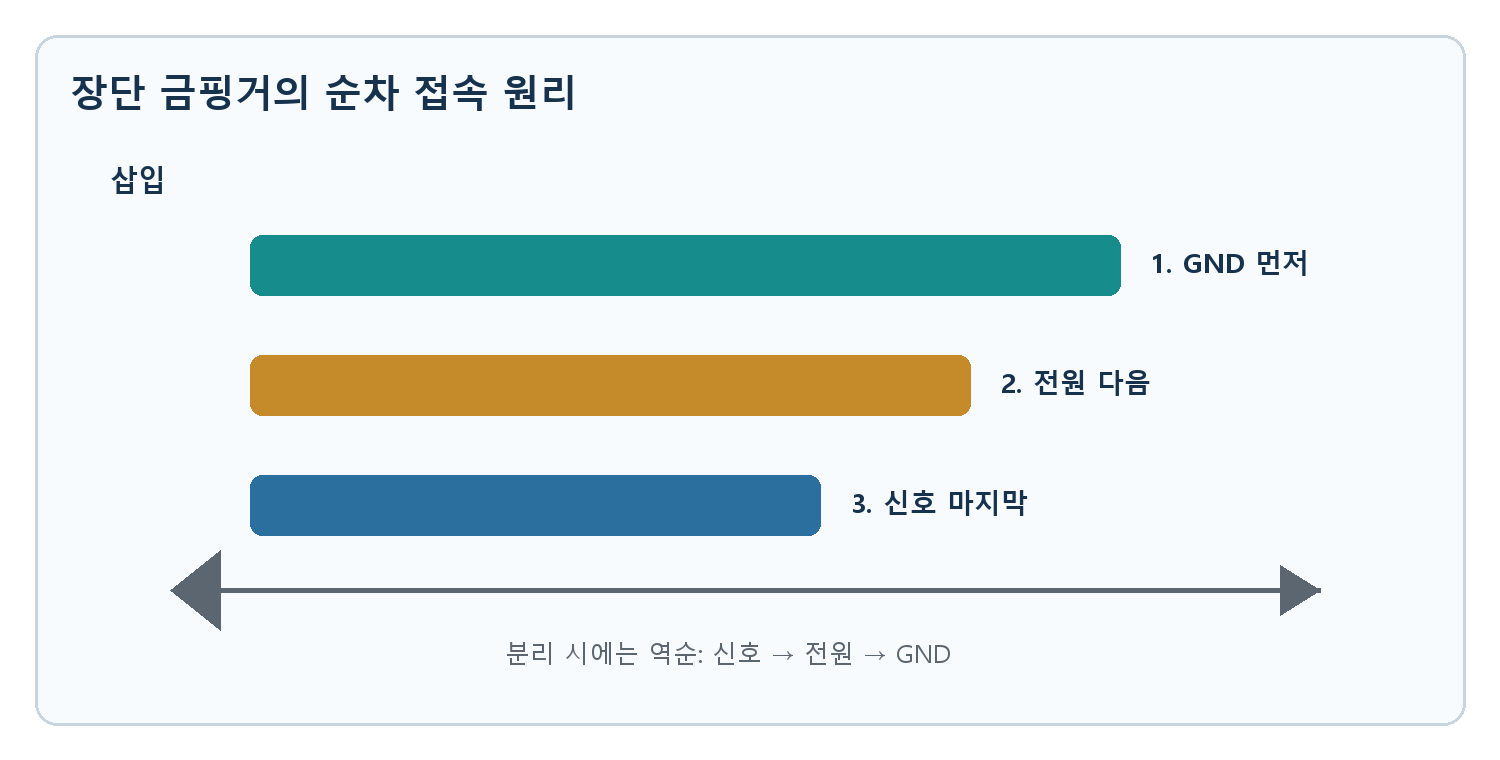

그림 2. 폼팩터 MSA에 정의된 GND-전원-신호의 순차 접속 개념. 실제 치수와 도금은 해당 MSA 도면을 우선한다.

· 보드 외형선과 금핑거 패드의 안전거리 및 패드 길이를 MSA 도면과 대조한다.

· 에지 근처 관통홀과 구리 노출을 피하고, 제조사와 라우팅 공차를 합의한다.

· 삽입부는 통상 30° 전후 모따기를 사용하지만 각도·깊이는 커넥터 및 MSA 요구를 우선한다.

· 내마모성이 필요한 접촉부에는 경질 금도금을 적용하고, 니켈·금 두께와 선택도금 범위를 도면에 명시한다.

3.3 비아 스텁 제거와 고밀도 배선

SERDES 신호가 관통 비아를 통과할 때 사용되지 않는 잔여 도체는 스텁이 된다. 스텁은 특정 주파수에서 공진과 반사를 키워 삽입손실과 리턴로스를 악화시킨다. 400G/800G에서는 스텁 길이와 나이퀴스트 주파수의 관계를 계산해 백드릴 필요성을 판단해야 한다. 공간이 부족하면 레이저 마이크로비아, 빌드업 구조, via-in-pad를 검토하되, 충진·평탄도·솔더 보이드 리스크까지 DFM에 포함한다.

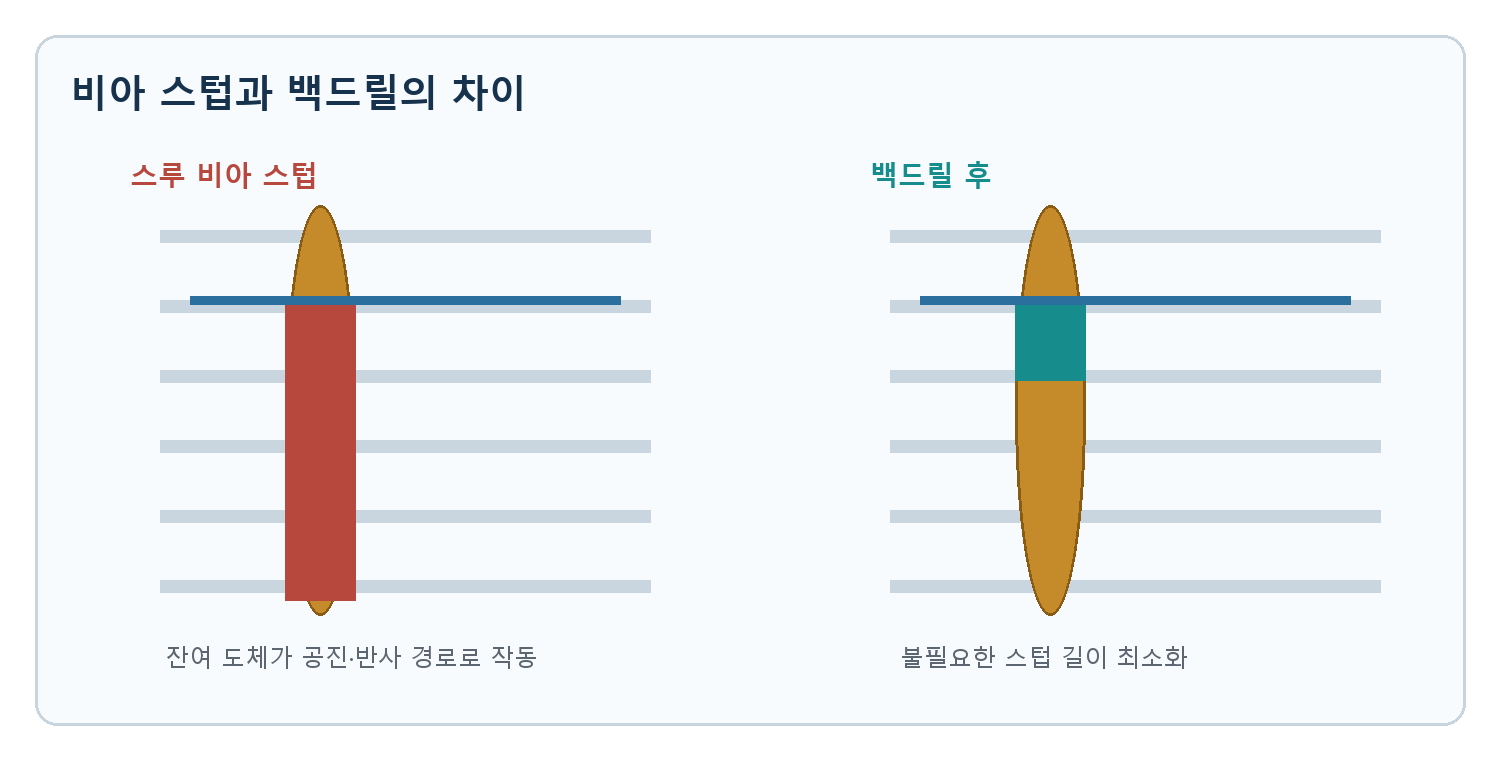

그림 3. 백드릴은 사용하지 않는 도금 도체를 제거해 고속 채널의 불필요한 공진 경로를 줄인다.

3.4 레이저 칩의 수동 방열

광모듈 내부의 레이저, 드라이버, DSP는 작은 면적에 열을 집중시킨다. 국부 접합온도가 상승하면 파장과 광출력, 수신 감도와 수명에 영향을 줄 수 있다. 열 비아 어레이는 패드 바로 아래 또는 열 확산 경로에 촘촘히 배치하고, 동코인·두꺼운 구리·열전도성 인터페이스 재료를 이용해 하우징까지의 열저항을 낮춘다. 단, 비아 개수만 늘리는 방식보다 칩-패드-PCB-하우징 전체 열경로를 해석하고 실제 케이스 온도에서 검증하는 것이 중요하다.

4. 양산 현장에서 반복되는 불량 원인

· 재료 등급 또는 동박 조합이 손실 예산을 충족하지 못해 고온·장거리 조건에서 마진이 소진된다.

· 압합 두께와 에칭 편차가 누적되어 차동 임피던스와 스큐가 목표 범위를 벗어난다.

· 금핑거 길이·도금·모따기 편차 또는 오염으로 삽입 순간 접촉이 불안정해진다.

· 관통 비아 스텁과 과도한 안티패드 불연속이 고주파 반사와 잡음을 만든다.

· 열 비아와 하우징 접촉 경로가 부족해 장시간 부하에서 광출력과 BER이 악화된다.

· 보드 휨과 조립 응력이 광소자 정렬 또는 커넥터 접촉 안정성을 떨어뜨린다.

일반 E-test는 단락·단선과 기본 연결성을 확인하는 데 유용하지만, 주파수별 삽입손실, 임피던스 분포, 접촉 수명, 열 드리프트를 대신하지 못한다. TDR, VNA/컴플라이언스 쿠폰, 온도 사이클, 고온 장시간 BER, 반복 삽입 시험을 제품 위험도에 맞게 조합해야 한다.

5. 엔지니어·구매·NPI 최종 검수 체크리스트

· □ 레인 속도, 채널 길이와 손실 예산을 근거로 재료 등급을 선정했는가?

· □ 실제 압합 스택업 기준으로 임피던스를 계산하고 TDR 쿠폰 허용값을 합의했는가?

· □ MSA가 정한 GND-전원-신호 접속 순서와 금핑거 치수를 준수했는가?

· □ 모따기 각도·깊이, 경질 금도금과 니켈/금 두께, 보드 에지 공차가 도면에 있는가?

· □ 비아 스텁 길이를 계산하고 백드릴 또는 마이크로비아 필요성을 검토했는가?

· □ 레이저·DSP에서 하우징까지 열경로를 해석하고 실제 온도에서 검증했는가?

· □ DFM에서 패드인비아 충진, 보드 휨, 에지 가공, 도금 경계와 조립 공차를 확인했는가?

· □ E-test 외에 TDR·손실 쿠폰·고온 BER·반복 삽입 등 제품별 신뢰성 항목이 있는가?

6. 제작사 평가 시 확인할 기술 역량

광모듈 PCB 발주에서는 “제작 가능”이라는 답보다 공정 창과 검사 데이터를 확인해야 한다. PCBgogo에 기술 검토를 요청하는 경우에도 아래 항목을 Gerber·스택업·임피던스 표와 함께 전달하면 견적 단계의 오해를 줄일 수 있다.

· 10G~800G 적용을 위한 저손실·초저손실 재료 선택지와 실제 가용 스택업

· 장단 금핑거, 에지 모따기, 경질 금도금 및 보드라인 공차 관리 능력

· 백드릴, 레이저 마이크로비아, via-in-pad 충진·도금 평탄도 관리 능력

· 차동 임피던스 쿠폰과 TDR 리포트, 고속 손실 쿠폰 협의 가능 여부

· 열 비아 어레이, 동코인 또는 고열전도 구조의 제작·검사 경험

· 양산 전 DFM 피드백과 특수 공정 허용공차의 문서화

광모듈 PCB 시제품·양산 견적 또는 기술 검토가 필요하다면 PCBgogo 견적 페이지에서 Gerber 파일과 요구사항을 함께 업로드할 수 있다.

7. 결론

광모듈의 필드 안정성은 광학부품만으로 결정되지 않는다. PCB 재료와 채널 손실, 임피던스와 비아 전이부, 순차 접속 금핑거, 레이저 주변의 수동 방열이 함께 맞아야 한다. 초기 E-test 통과를 완성의 기준으로 삼지 말고, 실제 스택업·고주파·고온·반복 삽입 조건에서 장기 마진을 검증해야 양산 신뢰성을 확보할 수 있다.

8. 기술 트렌드: Rigid-Flex 적용

모듈 소형화와 내부 3차원 배치가 진행되면서 리지드-플렉스 PCB 적용이 늘고 있다. 커넥터와 광소자 사이의 케이블·커넥터를 줄여 공간을 절약할 수 있지만, 굽힘부 동박 피로, 임피던스 변화, 커버레이 전이부, 조립 굽힘 반경을 함께 설계해야 한다. 따라서 리지드-플렉스는 단순한 공간 절약 수단이 아니라 전기·기계·열 신뢰성을 동시에 검증해야 하는 구조다.

9. FAQ

광모듈 PCB가 일반 고속 PCB와 다른 점은 무엇인가요?

극소형 공간에서 고속 신호, 핫플러그, 광소자 정렬, 무팬 방열을 동시에 만족해야 한다는 점이다.

광모듈에 장단 금핑거를 사용하는 이유는 무엇인가요?

GND, 전원, 신호를 정해진 순서로 접속하고 분리해 기준 전위와 전원 안정화 이후 신호가 연결되도록 하기 위해서다.

400G/800G에 초저손실 소재가 항상 필수인가요?

대체로 유리하지만 재료명만으로 결정하지 않는다. 레인 속도, 배선 길이, 동박, 비아, 커넥터를 포함한 채널 예산으로 확인해야 한다.

장기 운영 시 신호 불량을 만드는 PCB 원인은?

손실 마진 부족, 임피던스 편차, 비아 스텁, 금핑거 접촉 변화, 열 드리프트와 보드 휨이 대표적이다.

소형 광모듈 방열의 핵심은?

열원에서 하우징까지 끊기지 않는 전도 경로를 만들고, 열 비아·동코인·TIM의 접촉 열저항을 실제 케이스 온도에서 검증하는 것이다.

리지드-플렉스 PCB를 적용할 수 있나요?

가능하다. 다만 굽힘 수명, 임피던스 전이, 커버레이와 조립 반경을 포함한 별도 신뢰성 검증이 필요하다.
