품질 저하 없이 PCB 제조 비용을 절감하고 싶으신가요? 비용 효율적인 PCB 설계를 위해서는 거버 파일과 보드 크기를 최적화하는 것이 핵심입니다. PCBGOGO의 전문 지식과 서비스를 활용하여 이러한 전략을 실행하면 최고 수준의 PCB 솔루션을 제공하면서 상당한 비용 절감 효과를 얻을수 있습니다. 지금 바로 설계 프로세스 최적화를 시작하세요.PCB GOGO.비용 효율적인 PCB 설계 분야에서 최고의 성과를 향한 여정을 시작하십시오.

소개:

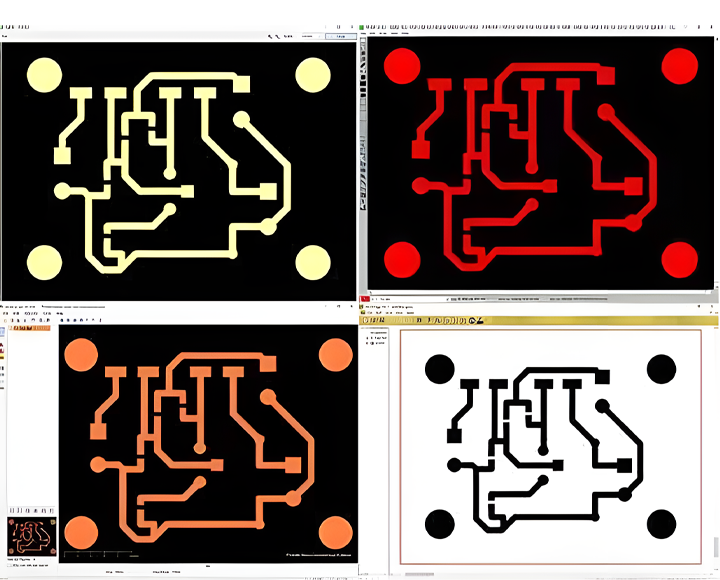

거버 파일은 인쇄 회로 기판(PCB) 레이아웃 내 요소의 모양과 위치에 대한 필수 데이터를 저장하는데 매우 중요합니다. 일반적으로 PCB 레이아웃 데이터의 각 레이어는 해당 파일에 저장됩니다.거버 파일이러한 분리를 통해 다양한 제작 및 조립 단계에 필요한 스텐실을 준비할 수 있습니다. 드릴 도면이나 거버 제작 도면을 생성하는 등의 작업에서는 기계 레이어를 거버 출력에 미러링하여 여러 레이어를 단일 파일로 결합할수도 있습니다.

거버 파일을 생성하고 만드는 것은 매우 중요한 단계입니다.PCB 설계 최신 PCB 설계 소프트웨어 덕분에 이러한 프로세스가 간소화되었습니다. 이러한 소프트웨어 도구를 사용하면 설계자는 여러 레이어, 부품 및 정확한 치수를 통합하여 복잡한 PCB 레이아웃을 만들 수 있습니다. 거버 파일 내보내기와 관련하여 소프트웨어는 모든 설계 데이터를 제조업체가 쉽게 해석할수 있는 형식으로 컴파일하여 프로세스를 간소화합니다.

거버 파일 보드 크기:

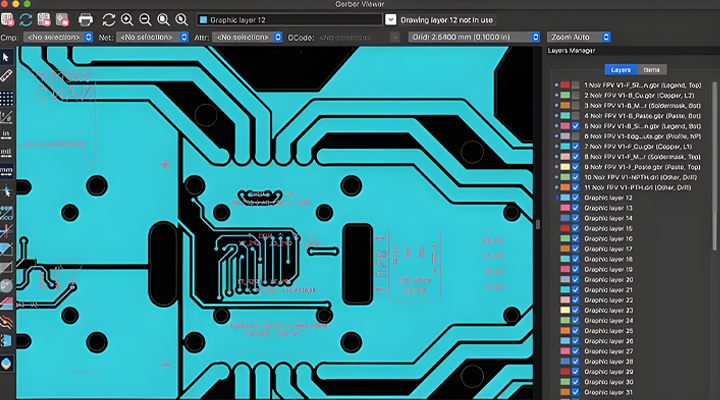

거버 파일에서 보드 크기를 확인하려면 거버 뷰어 또는 거버 가져오기 기능을 갖춘 PCB 설계 소프트웨어를 사용하십시오. 이러한 도구를 사용하면 거버 파일을 열고 보드 외곽선 또는 치수 레이어에 접근하여 보드의 치수를 확인할수 있습니다.

널리 사용되는 PCB 설계 소프트웨어로는 KiCad, Altium Designer, Eagle이 있습니다.

• KiCad  는 오픈 소스 소프트웨어로 회로도 작성, 레이아웃 및 거버 파일 생성 기능을 제공합니다. 사용자 친화적인 인터페이스로 유명하며, 여러 장의 회로도를 지원하고 PCB 크기에 제한이 없습니다.

• Altium Designer는 시뮬레이션과 같은 고급 기능을 제공하는 전문가용 소프트웨어 제품군으로, 효과적인 협업을 위한 통합 설계 환경을 제공합니다.

• 오토데스크에서 개발한 Eagle  은 사용하기 쉽고 방대한 부품 라이브러리와 강력한 설계 규칙 검사 기능을 갖추고 있어 취미 활동가, 스타트업 및 중소기업에 적합합니다.

이러한 도구는 제조용 거버 파일 생성 등 PCB 설계에 필요한 다양한 기능을 제공합니다.

이 글에서는 특히 PCBGOGO의 도움을 받아 비용을 최소화하면서 효율성을 극대화하는데 도움이 되는 몇가지 실용적인 팁을 살펴보겠습니다.

•  보드 크기 줄이기:

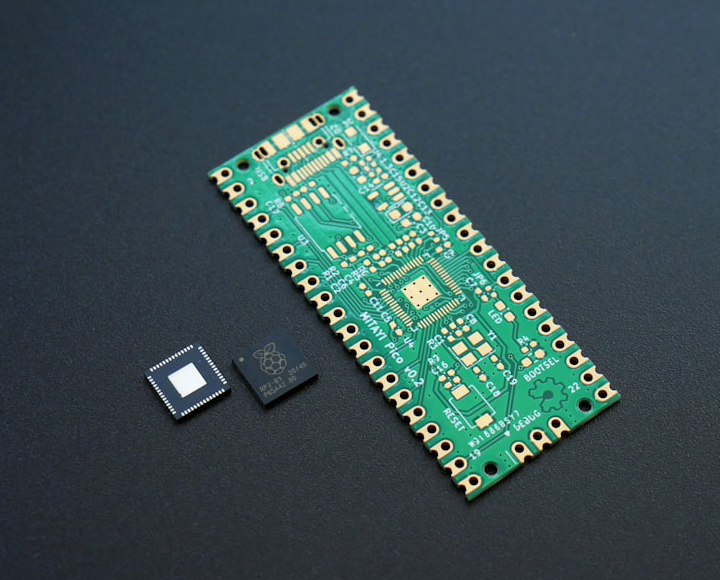

비용을 절감하는 가장 효과적인 방법 중 하나는 PCB 크기를 최소화하는 것입니다. 기판이 작을수록 필요한 재료와 제조 시간이 줄어들어 생산 비용이 절감됩니다. PCB를 설계할 때는 부품들을 통합하고 효율적으로 배치하여 전체 크기를 줄이는 것을 고려해 보세요.

•  부품 배치 최적화:

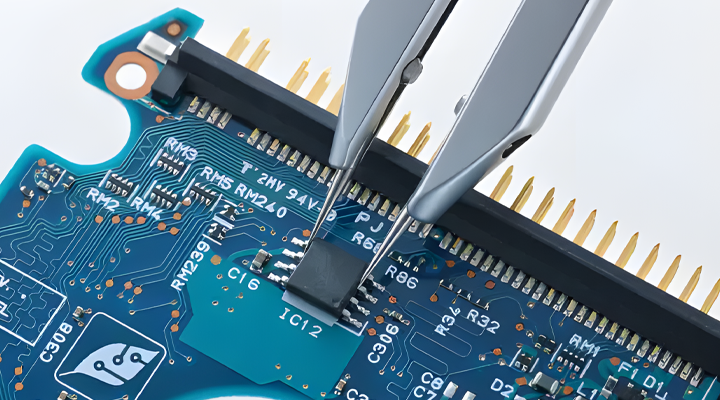

전략적인 부품 배치는 PCB의 기능성을 향상시킬뿐만 아니라 보드 크기를 최소화하는 데에도 도움이 됩니다. 관련 부품들을 함께 묶어 가까이 배치하면 트레이스 길이를 줄이고 신호간섭을 최소화할수 있습니다. PCBGOGO의 온라인 설계 도구를 사용하면 최적의 부품 배치를 시각화할수 있습니다.

•  처벌의 힘을 활용하라:

페널리케이션(Penalization)은 여러 PCB 설계를 하나의 패널에 통합하여 제조하는것을 의미합니다. 여러 설계를 하나의 패널에 결합함으로써 규모의 경제를 활용하고 보드당 제조 비용을 절감할수 있습니다. PCBGOGO는 비용 효율성을 극대화할수 있도록 설계 최적화 서비스를 제공합니다.

·  레이어 수 최소화:

PCB의 레이어 수는 제조 비용에 상당한 영향을 미칩니다. 설계 요구 사항을 충족하면서 레이어 수를 최소화하는 것이 중요합니다. PCBGOGO의 스택업 옵션을 활용하여 프로젝트에 가장 비용 효율적인 레이어 구성을 선택하세요.

·  거버 파일 최적화:

효율적이고 최적화된 거버 파일은 PCB 제조에 필수적입니다. 제조 공정에 중요하지 않은 불필요한 레이어, 주석 또는 요소는 모두 제거하십시오. PCBGOGO는 제조에 최적화된 거버 파일을 만들 수 있도록 가이드라인과 도구를 제공합니다.

•  비용 효율적인 재료를 선택하세요:

PCB 제작에 사용되는 재료 선택 또한 전체 비용에 영향을 미칠수 있습니다. 쉽게 구할수 있고 가격도 저렴한 표준 재료를 선택하는 것이 좋습니다. PCBGOGO는 품질 저하 없이 다양한 예산에 맞는 여러가지 재료 옵션을 제공합니다.

•  과도한 설계는 피하십시오:

설계의 기능적 요구 사항을 충족하는것도 중요하지만, 필요 이상으로 고사양 부품을 사용하여 과도하게 설계하는 것은 피해야 합니다. 이는 실질적인 이점 없이 비용만 증가시킬수 있습니다. PCBGOGO의 엔지니어링 팀과 긴밀히 협력하여 비용 효율성을 극대화하는 설계를 구현하십시오.

•  표면 실장 부품을 선택하십시오:

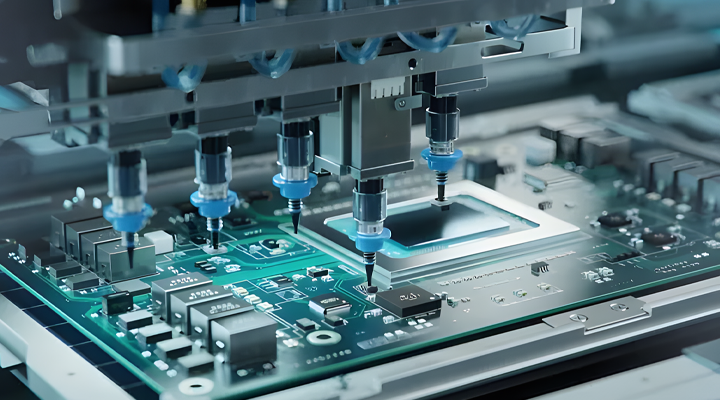

표면 실장 부품은 일반적으로 스루홀 부품보다 크기가 작고 가벼워 조립 비용이 더 저렴합니다. 또한 표면 실장 기술(SMT)을 통해 자동화된 조립 공정이 가능해져 제조 비용을 더욱 절감할 수 있습니다. PCBGOGO는 제조 공정을 간소화하는 SMT 조립 서비스를 제공합니다.

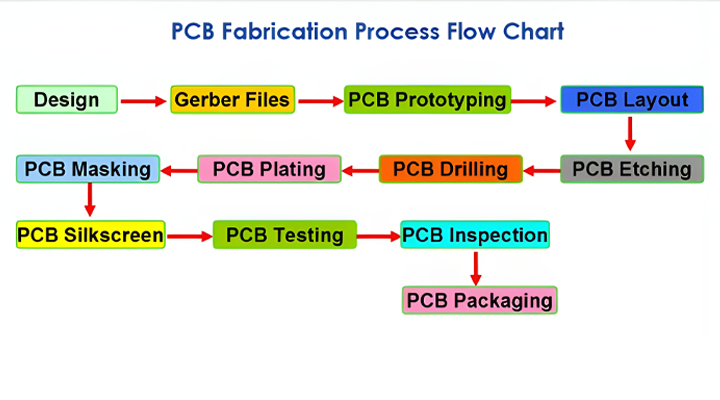

거버 파일을 생성하는 단계별 과정에는 몇가지 주요 단계가 포함됩니다.

1.  설계 완료:  모든 부품, 배선 및 레이어가 사양에 따라 정확하게 배치되었는지 확인하여 PCB 설계를 최종 확정합니다.

2.  레이어 구성: 구리 두께 및 솔더 마스크와 같은 속성을 지정하여 설계의 다양한 레이어를 구성합니다. 이 단계를 통해 각 레이어가 PCB 레이아웃 내에서 의도된 목적에 따라 정의됩니다.

3.  내보내기 설정: PCB 설계 소프트웨어에서 내보내기 설정으로 이동하여 Gerber 파일 생성에 적합한 옵션을 선택합니다. 여기에는 설계 요구 사항에 따라 Gerber 출력에 포함할 특정 레이어를 선택하는 것이 포함됩니다.

4.  파일 생성: 소프트웨어 내에서 내보내기 프로세스를 시작하여 선택한 설정에 따라 Gerber 파일을 컴파일하고 생성하도록 합니다. 소프트웨어는 설계 데이터를 각 레이어별로 개별 Gerber 파일로 구성하여 제작 준비를 완료합니다.

5.  검증: 거버 파일을 제조업체에 전달하기 전에 정확성과 완전성을 보장하기 위해 철저한 검토를 수행하는 것이 필수적입니다. 트레이스, 패드, 드릴 홀을 포함한 모든 설계 요소가 거버 출력물에 정확하게 표현되었는지 확인하십시오.

이러한 단계를 꼼꼼히 따르면 설계자는 PCB 설계를 정확하게 반영하는 고품질 거버 파일을 생성할수 있으며, 이를 통해 원활한 제작 및 조립 공정을 진행할수 있습니다.

요약:

전략에는 보드 크기 축소, 부품 배치 최적화, 페널티 활용, 레이어 수 최소화, 비용 효율적인 재료 선택 등이 포함됩니다. 또한, 과도한 설계를 피하고 표면 실장 부품을 선택하는 것이 중요합니다. 거버 파일 생성 과정은 설계 완료, 레이어 구성, 내보내기 설정 선택, 파일 생성 및 검증 등의 단계를 거칩니다. 이러한 단계를 성실히 따르면 설계자는 PCB 설계를 정확하게 반영하는 고품질 거버 파일을 생성하여 원활한 제작 및 조립 공정을 진행할수 있습니다.PCBGOGO의 지원이를 통해 설계자는 최고 수준의 PCB 솔루션을 제공하면서 상당한 비용 절감을 실현할수 있습니다.
