제조 성공을 위한 PCB 보드 외형 및 패널화 설계 최적화
PCB 생산에서 보드 외곽선과 패널 설계는 공정 정확도, 조립 신뢰성 및 대량 생산 효율성에 매우 중요합니다. PCB 외곽선 및 패널 설계에 결함이 있으면 모서리 파손, V컷 불량, 치수 편차 및 조립 문제로 이어질 수 있습니다. 고밀도, 다층 및 소형 제품이 주류가 됨에 따라 이러한 구조 요소에 대한 제조 용이성 설계(DFM) 요구 사항이 점점 더 엄격해지고 있습니다.
이 글에서는 PCB 기판 외곽선 및 패널화 설계 에서 흔히 발생하는 문제점을 요약하고 , 엔지니어가 레이아웃을 최적화하고 생산 위험을 줄이며 첫 번째 시도 수율을 향상시키는 데 도움이 되는 DFM(설계 제조성) 권장 사항을 제공합니다.
I. 보드 개요 설계 문제 및 DFM 솔루션
1. "잠긴" 윤곽선을 피하세요
문제: 설계상 외곽 경로를 "잠금" 처리하여 내부 슬롯이나 기능에 접근할 수 없습니다.
품질 위험: 이는 제조 과정에서 내부 슬롯이 누락되는 결과를 초래하는 경우가 많습니다.
DFM 제안: 내부 슬롯을 잠그지 마십시오. 밀링 커터가 보드를 통과할 수 있도록 경로를 확보하십시오.
기술 참고: 밀링 비트가 진입 및 이탈 경로를 확보할 수 있도록 CAD 파일에서 내부 슬롯 개구부를 명시적으로 정의하십시오.
2. 내부 슬롯 폭 부족
문제점: 내부 슬롯의 폭이 0.8mm 미만으로 설계되었습니다.
품질 위험: 업계에서 가장 작은 표준 밀링 커터는 0.8mm입니다. 이보다 작은 커터를 사용하면 공구 파손이나 버(burr) 발생 위험이 있습니다.
DFM 제안: 원활한 기계 가공을 위해 모든 내부 슬롯의 크기를 0.8mm 이상으로 설계하십시오.

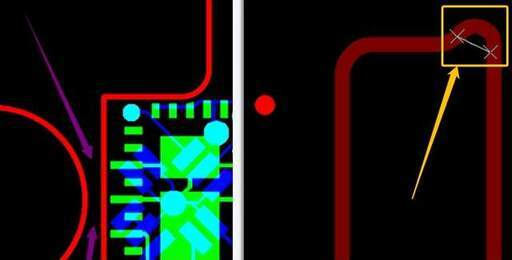

3. 겹치는 외곽선
문제점: 디자인에 보드 외곽선을 나타내는 여러 개 또는 중복된 선이 포함되어 있습니다.
품질 위험: 중복된 라인은 CAM 소프트웨어를 혼란스럽게 하여 치수 오류 또는 반복적인 밀링 사이클을 유발합니다.
DFM 제안: 보드 외곽선이 단일하고 연속적이며 고유한 폐쇄 루프인지 확인하십시오.
II. 패널화 설계 문제 및 DFM 솔루션
견고한 PCB 기판 외곽선 및 패널화 설계는 조립 후 기판이 어떻게 분리될지를 고려해야 합니다.
1. 패널 분리 타당성 검토
문제점: 패널을 설계할 때, 패널이 어떻게 분해될지를 고려하지 않은 경우.
품질 위험: 부품이나 복잡한 형상에 너무 가깝게 배치된 V컷은 분리 과정에서 기판 폐기물을 발생시킬 수 있습니다.
DFM 제안: 응력 지점의 간격을 넓히고 V컷 경로가 막히지 않도록 하십시오.
2. V컷 라인 정렬 불량
문제: 패널 전체에 걸쳐 V컷 라인이 동일한 수평 또는 수직 평면에 정렬되지 않습니다.
품질 위험: 정렬 불량으로 인해 블레이드가 트레이스에 닿으면 치수 편차 및 "구리 누출"이 발생할 수 있습니다.
DFM 제안: 모든 V컷 라인은 완벽하게 직선 축을 따라 설계되어야 합니다. V컷 공차를 문서에 명확하게 표시하십시오.
3. 과도하게 돌출된 모서리
문제: 패널의 넓은 부분이 지지대 없이 "떠 있거나" 돌출되어 있습니다.
품질 위험: 이는 V컷팅 중 "보드 파손" 또는 밀링 공정 중 "보드 튕김"으로 이어질 수 있습니다.
DFM 제안: 패널의 구조적 안정성을 강화하기 위해 보조 분리 탭을 추가하거나 "스탬프 홀"(마우스 바이트)을 사용하십시오.
4. 모호한 패널 방향
문제: 정사각형 또는 원형 패널의 경우, 패널 내 개별 유닛의 방향이 불분명합니다.
품질 위험: 이는 종종 조립 오류(부품이 잘못된 방향으로 배치되는 경우)로 이어집니다.
DFM 제안: 패널화 방향을 나타내기 위해 명확한 "F" 표시를 사용하거나 내부 보드 특징/기준점을 활용하십시오.
III. DFM 개요 및 패널화 참조표
PCB 보드 외곽선 및 패널화 설계가 생산 준비 완료 상태인지 확인하려면 다음 표준값을 참조하십시오.
| 디자인 특징 | 권장 가격 | 목적 |
|---|---|---|
| 최소 슬롯 너비 | ≥ 0.8mm | 표준 밀링 비트를 사용할 수 있습니다. |
| 개요 고유성 | 단일 폐쇄 루프 | CAM/CNC 오류를 방지합니다. |
| V컷 클리어런스 | ≥0.4mm (구리 기준) | 가장자리 부분의 단락이나 구리 노출을 방지합니다. |
| 스탬프 구멍 간격 | 중간 밀도 | 보드의 강도와 분리 용이성 사이의 균형을 맞췄습니다. |
| 방향 표시 | "F" 또는 특정 기호를 지우십시오. | 정확한 조립 및 적재를 보장합니다. |
결론
PCB 기판 외곽선 및 패널화 설계에 대한 숙달은 재료 활용과 제조 안전성의 균형을 맞추는 데 필수적입니다. 슬롯 폭, V컷 정렬 및 구조적 보강에 대한 표준을 준수함으로써 엔지니어는 기계적 손상 및 조립 오류의 위험을 크게 줄일 수 있습니다. 고정밀 프로젝트의 경우,PCB GOGO보드 외곽선 및 패널에 대한 전문적인 DFM 검토를 제공하여 보드를 쉽게 제조, 분리 및 안전하게 조립할 수 있도록 전문가의 지침을 제공합니다.
