PCB 조립 불량: 일반적인 원인, 진단 및 수리 방법

2 0 Jul 27.2026, 13:49:25

모든 PCB 조립 실행에는 어느 정도의 결함 위험이 따릅니다. 잘 설계된 보드, 엄격한 공정 관리, 숙련된 작업자가 있더라도 마찬가지입니다. 사소한 문제와 비용이 많이 드는 실패의 차이는 일반적으로 문제가 얼마나 빨리 식별되고, 정확히 진단되며, 수리되거나 에스컬레이션되는지에 달려 있습니다. 이 가이드는 가장 일반적인 PCB 조립 불량, 생산 현장과 벤치에서의 진단 방법, 실용적인 수리 기술, 그리고 마찬가지로 중요한 — 보드 수리가 실제로 올바른 선택이 아닌 경우를 분석합니다.

PCB 조립 불량이 발생하는 이유

대부분의 조립 문제는 단일 실수로 추적되지 않습니다. 이는 보드가 실장되고 테스트된 후에야 가시화되는 업스트림 어딘가의 작은 간극의 결과입니다. 네 가지 영역이 대부분의 문제를 설명하는 경향이 있습니다:

  • 설계 간극: 생산에 들어가기 전에 제조 가능성에 대해 검토되지 않은 풋프린트, 패드 크기, 부품 간격.

  • 재료 문제: 올바르게 보관되거나 베이킹되지 않은 수분 민감 부품, 또는 유효 기간 내에 취급되지 않은 솔더 페이스트.

  • 공정 변동: 보드의 모든 부품의 열 요구사항과 일치하지 않는 리플로우 프로파일, 또는 보정이 이탈된 배치 장비.

  • 문서 간극: 오래된 BOM, 실제 부품과 일치하지 않는 풋프린트, 조립 라인에 전달되지 않은 설계 개정.

이 네 가지 범주를 염두에 두면 증상만 치료하는 대신 결함을 실제 원인으로 추적하는 것이 훨씬 쉬워집니다.

가장 일반적인 PCB 조립 불량

아래 표는 범주별로 가장 자주 발생하는 결함과 각각의 일반적인 모양 및 일반적인 근본 원인을 그룹화합니다.

불량범주증상일반적인 근본 원인
냉납 접합부납땜무광택, 입상 또는 균열된 접합부; 간헐적 연결리플로우 중 열 또는 시간 부족
솔더 브리지납땜인접한 패드나 핀 사이의 의도하지 않은 연결과도한 페이스트 양 또는 정렬 불량 스텐실
툼스토닝납땜리플로우 후 칩 부품이 한쪽 끝으로 서 있음리플로우 중 패드 간 불균일한 가열
보이드/불충분한 솔더납땜BGA 또는 QFN 패키지 아래의 약하거나 빈 접합부낮은 페이스트 양, 가스 발생, 불량한 젖음성
부품 정렬 불량배치부품이 패드에서 기울어지거나 오프셋됨픽앤플레이스 보드 드리프트
누락 또는 잘못된 부품배치개방 회로, 또는 보드가 예상 기능을 수행하지 않음피더 오류 또는 BOM/부품 번호 불일치
보드 레벨보드나 부품이 눈에 띄게 휘거나 뒤틀림리플로우 중 재료 간 열적 불일치
팝콘 크래킹보드 레벨세라믹 부품이나 플라스틱 패키지 내부 균열열에 의해 증기로 변하는 갇힌 수분
ESD 손상부품눈에 보이는 외부 징후가 없는 무음 고장취급 또는 운송 중 정전기 방전
풋프린트/BOM 불일치문서부품이 패드에 올바르게 안착되지 않음오래된 BOM 또는 설계-제조 핸드오프 간극

PCB 조립 불량 진단 방법

결함을 조기에 발견하는 것이 보드가 출하된 후 발견하는 것보다 거의 항상 저렴하므로, 대부분의 조립 라인은 단일 검사 단계가 아닌 계층화된 검사 세트에 의존합니다:

  • 육안 및 현미경 검사 — 균열된 패키지, 탄 핀, 눈에 보이는 솔더 브리지와 같은 명백한 문제에 빠르고 효과적입니다.

  • 자동 광학 검사(AOI) — 수동 검사보다 훨씬 빠르고 일관되게 브리지, 누락 부품, 툼스토닝과 같은 표면 레벨 결함을 스캔합니다.

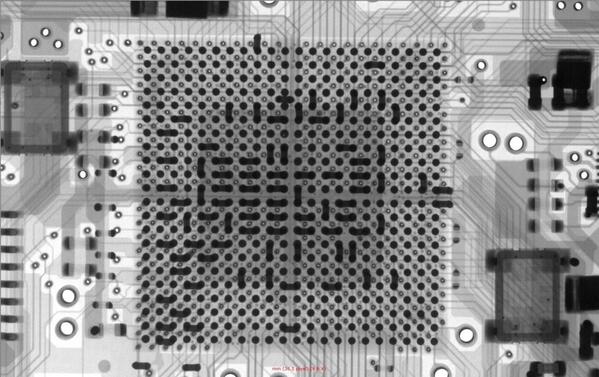

  • X-ray 검사(AXI) — 위에서는 보이지 않는 보이드와 개방이 있는 BGA, QFN 및 기타 하단 종단 패키지 아래 숨겨진 접합부를 볼 수 있는 유일한 신뢰할 수 있는 방법입니다.

  • 전기 테스트(E-test) 및 인서킷 테스트(ICT) — 보드가 전기적으로 올바른지 확인하여 육안 검사를 통과한 단락, 개방, 잘못된 부품을 발견합니다.

  • 벤치 레벨 진단 — 보드가 손에 들어오면 멀티미터나 오실로스코프가 수리 전에 특정 결함 부품이나 연결을 격리하는 데 도움을 줍니다.

예를 들어 AOI에만 의존하지 않고 이러한 검사 중 여러 개를 결합하는 제조업체는 보드가 고객에게 도달하기 전에 의미 있게 더 높은 비율의 결함을 발견하는 경향이 있습니다. PCBgogo는 생산 시작 전에 조립 주문에 대한 DFM(제조 가능성 설계) 검사를 실행하고, 완성된 보드에 대해 AOI, 자동 X-ray 검사, 전기 테스트로 이를 뒷받침하므로 BGA 보이드나 개방 회로와 같은 숨겨진 문제가 통과될 가능성이 훨씬 낮습니다.

PCB 조립 불량 수리 방법

결함이 확인되면, 손상이 국소적이고 보드가 구조적으로 손상되지 않은 한 일반적으로 수리가 가능합니다. 가장 일반적인 수리가 일반적으로 처리되는 방법은 다음과 같습니다:

납땜 접합부 재작업

냉납 접합부나 불충분한 솔더의 경우, 납땜 인두로 연결부를 리플로우하고 소량의 플럭스를 도포한 후 매끄럽고 오목한 필렛이 형성될 때까지 새 솔더를 추가합니다. 이는 일반적으로 부품을 제거하지 않고도 신뢰할 수 있는 연결을 복원하기에 충분합니다.

부품 납땜 제거 및 교체

손상되거나 잘못 배치된 부품의 경우, 핫에어 재작업 스테이션을 사용하여 기존 솔더가 녹을 때까지 부품을 균일하게 가열한 후 들어 올리고, 패드를 세척하고, 정렬에 주의하면서 교체 부품을 제자리에 납땜합니다.

솔더 브리지 수정

솔더 브리지는 종종 솔더 윅과 납땜 인두로 제거할 수 있으며, 단락이 제거될 때까지 패드에서 과잉 솔더를 빼냅니다.

손상된 트레이스 수리

부품 근처의 작은 단선은 전도성 펜이나 얇은 점퍼 와이어로 연결할 수 있으며, 수리 부위를 절연하고 새로운 단락을 도입하지 않도록 주의합니다.

BGA 리볼링

패키지 아래에 보이드나 개방이 있는 BGA 부품의 경우, 리볼링 — 부품을 제거하고, 패드를 세척하고, 적절히 리플로우된 새 솔더 볼 세트를 적용 — 은 납땜 인두로 도달할 수 없는 숨겨진 연결을 복원합니다.

어떤 수리든 ESD 안전 매트 위에서 접지된 손목 스트랩을 착용하고 작업하십시오. 원래 결함을 수정했지만 근처 부품에 정전기 손상을 도입한 수리는 실제로 수리가 아닙니다.

PCB 조립 불량을 시작 전에 예방하기

수리와 진단은 유용한 기술이지만, 가장 적은 문제를 일으키는 보드는 조립이 시작되기 전에 문제가 발견된 보드입니다. 몇 가지 관행이 가장 큰 차이를 만듭니다:

  1. 생산 전에 DFM 검사 실행. 제조 가능성 가이드라인에 대해 풋프린트, 패드 크기, 간격을 검토하면 단일 부품이 배치되기 전에 위 표의 많은 문제를 발견합니다.

  2. 가장 크거나 가장 민감한 부품뿐만 아니라 보드의 모든 부품에 리플로우 프로파일을 일치시켜 냉납 접합부와 열 손상을 모두 방지합니다.

  3. 수분 민감 부품을 올바르게 보관하고 취급하며, 수리 단계뿐만 아니라 취급 전반에 걸쳐 ESD 안전 관행을 사용합니다.

  4. 하나 이상의 검사 체크포인트를 갖춘 조립 파트너 선택. AOI만으로는 BGA 아래 숨겨진 보이드를 발견하지 못합니다. X-ray 검사만으로는 눈에 보이는 패드의 브리지를 발견하지 못합니다. 두 가지를 함께 사용하면 훨씬 더 많은 범위를 커버합니다.

PCBgogo는 이러한 검사를 표준 조립 공정에 구축합니다 — 생산 전 DFM 검토, 완성된 보드에 대한 AOI 및 X-ray 검사, 출하 전 전기 테스트. 이는 일반적으로 잘 운영되는 조립 서비스가 그 가치를 입증하는 지점입니다: 이 가이드에서 다룬 문제가 처음부터 여러분에게 도달하는 것을 방지하는 것이지, 사후에 발견하도록 남겨두는 것이 아닙니다.

최종 생각

대부분의 PCB 조립 불량은 예방 가능하고, 진단 가능하며, 조기에 발견되면 수리 가능합니다. 다운스트림에서 가장 적은 문제를 일으키는 보드는 일반적으로 생산 전 DFM 검사와 출하 전 계층화된 검사 공정을 거친 보드이며, 마지막에 단일 포괄 테스트에 의존하지 않은 보드입니다. 조립 파트너를 비교하는 경우, "출하 전 테스트 완료"가 모든 곳에서 동일한 의미라고 가정하지 말고, 어떤 검사 단계가 표준으로 포함되어 있는지 구체적으로 물어보십시오.

자주 묻는 질문

가장 일반적인 PCB 조립 불량은 무엇인가요?

납땜 접합부 문제 — 냉납 접합부, 브리지, 불충분한 솔더, 툼스토닝 — 가 가장 빈번한 문제이며, 그 다음으로 부품 배치 오류와 BOM 또는 풋프린트 불일치가 따릅니다. 범주별 전체 분석은 위 표를 참조하십시오.

PCB 조립 불량은 보드를 반송하지 않고 수리할 수 있나요?

냉납 접합부, 정렬 불량 부품, 작은 트레이스 단선과 같은 많은 국소적 문제는 기본 재작업 도구로 벤치에서 수리할 수 있습니다. 배치 전체에 걸친 광범위한 결함이나 휨과 같은 구조적 문제는 일반적으로 제조업체에 다시 보내는 것이 더 나은 처리 방법입니다.

제조업체는 출하 전에 조립 결함을 어떻게 발견하나요?

대부분은 계층화된 접근 방식을 사용합니다: 표면 레벨 결함에 대한 자동 광학 검사(AOI), BGA 및 QFN 패키지 아래 숨겨진 접합부에 대한 X-ray 검사, 보드가 올바르게 작동하는지 확인하는 전기 테스트.

PCB 조립 불량은 PCB 제조 불량과 다른가요?

네. 제조 불량은 베어 보드 자체가 제조되는 방식 — 구리 에칭, 드릴링, 도금 — 에서 비롯되는 반면, 조립 불량은 부품이 보드에 배치되고 납땜될 때 발생합니다. 보드는 제조 검사를 깨끗하게 통과하고도 조립 중에 문제가 발생할 수 있으며, 그 반대도 마찬가지입니다.
