PCB 백드릴링 vs 블라인드 비아: PCB에 맞는 최적의 솔루션 선택 방법

고밀도, 고속 PCB를 설계할 때 엔지니어들은 종종  "백드릴링을 사용해야 할까요, 아니면 블라인드 비아를 사용해야 할까요?"라는  질문을 던집니다 . 정답은 절대적인 것이 아니라 제품의 요구 사항(비용, 생산량, 신호 성능, 레이어 수)에 따라 달라집니다. 이 글에서는 최적의 선택을 돕기 위해 상세하고 실용적인 비교 분석을 제공합니다.

1. 핵심적인 차이점 이해하기

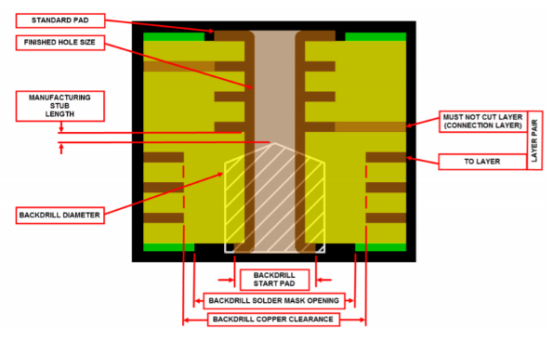

PCB 백드릴링:

먼저 관통 구멍을 뚫고 → 구리 도금을 한 다음 → 다시 구멍을 뚫어 과도한 구리를 제거합니다.

기본적으로 "먼저 전체를 뚫은 다음 빼는" 방식으로, 유사 맹검법을 생성합니다 .

블라인드 비아:

단일 단계로 목표 내부 레이어(예: 최상층에서 2층)까지 직접 드릴링합니다.

본질적으로 "필요한 만큼만 드릴링"하여 두 번째 드릴링 단계 없이 비아를 형성하는 것입니다.

2. 5가지 핵심 차원에 걸친 비교

3. 선택 방법: 3가지 실제 시나리오

시나리오 1: 고속 PCB(≥1GHz) + 소량 생산 → 백드릴링

예시: 5G 모듈, 서버 테스트 보드

1.5GHz 통신 PCB 300개 배치 생산 시, 후면 드릴링을 통해 비용을 40% 절감하고 반사 손실을 -28dB로 유지했습니다.

블라인드 비아는 비용이 더 많이 들고 특수 공구가 필요합니다.

시나리오 2: 고밀도 PCB(12층 이상) + 대량 생산 → 블라인드 비아

예시: 스마트폰 메인보드, 고급 드론 컨트롤러

블라인드 비아는 배치 크기가 커짐에 따라 더 높은 정밀도, 안정적인 신호 성능 및 비용 이점을 제공합니다.

12층 미만의 경우, 백드릴링으로도 요구 사항을 충족할 수 있으므로 블라인드 비아를 기본적으로 사용할 필요가 없습니다.

시나리오 3: 비용 민감도 + 중간 수준의 정확도 → 역추적

예시: 산업용 제어 PCB, 일반 소비자 전자제품

신호 주파수 ≤500MHz, 위치 오차 ≤0.01mm

역시추는 성능과 비용의 균형을 유지하여 불필요한 지출을 방지합니다.

4. 선택을 위한 두 가지 실용적인 팁

DFM 검토부터 시작하세요:

PCB 제조업체에 설계, 레이어, 비아 크기 및 신호 주파수를 평가하도록 하십시오.

PCBGOGO에서는 무료 DFM 검토를 통해 "백드릴링만으로 충분한가요?" 또는 "블라인드 비아가 필요한가요?"와 같은 권장 사항을 제공합니다.

프로토타입 검증:

확실하지 않은 경우, 신호 성능 및 신뢰성을 테스트하기 위해 소량(예: 50개)을 생산하십시오.

후면 드릴링된 프로토타입이 사양을 충족하면 업그레이드할 필요가 없습니다. 그렇지 않으면 블라인드 비아를 고려하십시오.

결론: 필요에 맞는 프로세스를 선택하세요

백드릴링과 블라인드 비아 중 어떤 것을 선택할지는 설계 요구 사항에 맞춰 결정해야 합니다.

소량 생산, 고속 생산, 비용 민감형 → 백드릴링

대량 생산, 고밀도, 고정밀 → 블라인드 방식

"더 높은 기술" 옵션만 맹목적으로 추구하지 말고 제품에 적합한 것을 선택하세요. 두 가지 역량을 모두 갖춘 제조업체는 다음과 같습니다.PCBgogo맞춤형 솔루션을 제공하여 성능, 비용 및 생산 시간을 균형 있게 조절할 수 있습니다.
