PCB 보드 부품: PCB 구성 요소에 관한 완벽 가이드

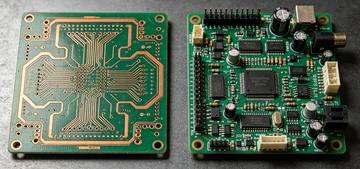

PCB를 주문하면 베어 보드 — 구리, 솔더 마스크, 실크스크린, 아직 실제로 아무것도 하지 않는 상태를 받게 됩니다. 부품이 바로 그 보드를 작동하는 회로로 바꾸는 것이며, 부품을 올바르게 선택하는 것이 제작 자체가 아니라 대부분의 첫 조립 문제가 실제로 시작되는 지점입니다.
PCB 보드 부품이란 무엇인가?
PCB 보드 부품은 인쇄회로기판에 납땜되거나 삽입되어 작동 기능을 부여하는 물리적 구성 요소입니다 — 0.01달러짜리 저항기부터 멀티코어 프로세서까지 모든 것을 포함합니다. "PCB 보드 부품", "전자 부품 PCB", "PCB 상의 부품"은 모두 동일한 것을 설명합니다: 베어 보드 자체가 아닌 보드를 채우는 장치들입니다.
· 수동 부품 — 저항기, 커패시터, 인덕터. 전기 에너지를 형성하거나 저장하지만 작동에 전원이 필요하지 않습니다.
· 능동 부품 — 트랜지스터, 다이오드, 집적 회로. 기능하려면 전원이 필요하며 신호를 스위칭, 증폭, 처리할 수 있습니다.
· 보드 자체는 "부품"이 아닙니다 — 구리 트레이스, 비아, 솔더 마스크, 실크스크린은 부품이 연결되고 제자리에 유지되도록 하는 호스트 구조입니다.

거의 모든 보드에서 찾을 수 있는 핵심 PCB 보드 부품
응용 분야에 관계없이 대부분의 보드는 동일한 짧은 핵심 부품 유형 목록에서 선택합니다. 각 부품의 역할과 실크스크린에 표시되는 방식을 소개합니다.
| 부품 | 참조 기호 | 기능 | 일반 정격 |
|---|---|---|---|
| 저항기 | R | 전류 제한 및 전압 분배 | 1Ω ~ 수 MΩ |
| 커패시터 | C | 전하 저장, 노이즈 필터링 및 전원 디커플링 | pF ~ 수천 μF |
| 인덕터 | L | 자기장 에너지 저장 및 스위칭 노이즈 필터링 | nH ~ 수 mH |
| 다이오드 | D | 전류를 한 방향으로만 통과 | 순방향 전압 0.2~0.7V |
| 트랜지스터 / MOSFET | Q | 신호 스위칭 또는 증폭 | mA ~ 수십 A |
| 집적 회로(IC) | U / IC | 연산, 제어 및 인터페이스 기능 수행 | 3 ~ 1000+ 핀 |
| 커넥터 | J | 케이블 또는 다른 PCB와 연결 | 일반적으로 1A ~ 10A |
| 스위치 / 릴레이 | SW / K | 수동 또는 전기식 접점 스위칭 | 접점 정격에 따라 상이 |
| 크리스털 / 레조네이터 | Y / X | IC에 안정적인 클록 신호 제공 | kHz ~ 수십 MHz |
올바른 PCB 보드 부품 선택의 이점
부품 선택을 올바르게 하면 회로도 단계를 훨씬 넘어서는 이점이 있습니다.
· 신뢰할 수 있는 작동 — 올바른 전압, 전류, 온도 마진으로 정격이 지정된 부품은 현장에서 보드가 고장 나는 원인이 될 가능성이 훨씬 낮습니다.
· 컴팩트하고 효율적인 레이아웃 — 올바른 패키지 크기는 보드 공간을 놓고 싸우지 않고도 설계가 풋프린트 목표를 달성하게 합니다.
· 규모에서의 낮은 비용 — 표준, 다중 소스 부품은 단일 소스 또는 거의 단종된 부품에서 발생하는 가격 급등을 피합니다.
· 더 쉬운 수리 및 테스트 — 명확한 극성 표시와 접근 가능한 풋프린트를 가진 부품은 재작업 또는 현장 서비스 중에 더 빠르게 진단하고 교체할 수 있습니다.
PCB 보드 부품을 정의하는 주요 특성
기능 외에도 네 가지 특성이 부품이 실제로 설계에서 작동하는지 여부를 결정합니다:
· 패키지 및 풋프린트 — 예: 0402 저항기(1.0mm × 0.5mm) 대 1206(3.2mm × 1.6mm); 작을수록 공간을 절약하지만 배치 및 재작업 난이도가 높아집니다.
· 실장 방법 — 스루홀(THT) 또는 표면실장(SMT); 이는 부품이 어떻게 납땜되고 얼마나 많은 보드 공간이 필요한지 결정합니다.
· 전기적 정격 — 전압, 전류, 전력, 온도 정격, 이상적으로는 회로의 실제 작동 조건보다 높은 마진을 가져야 합니다.
· 참조 지정자 — 물리적 부품을 회로도 및 BOM의 해당 라인에 연결하는 실크스크린 라벨(R1, C5, U3)입니다.
PCB 보드 부품의 실장 방법: THT vs SMT
위 표의 거의 모든 부품은 스루홀 또는 표면실장 버전으로 제공될 수 있으며, 실장 방법은 납땜 방식, 필요한 공간, 기계적으로 어떻게 견디는지를 변경합니다.
| 특성 | THT (스루홀) | SMT (표면실장) |
|---|---|---|
| 실장 방식 | 리드가 드릴된 홀을 통과 | PCB 표면의 패드에 실장 |
| 접합 강도 | 높음 — 기계적으로 견고하게 고정 | 낮음 — 표면 납땜에 의존 |
| PCB 밀도 | 낮음 — 홀 및 리드 간격 필요 | 높음 — 부품을 더욱 촘촘하게 배치 가능 |
| 대표 부품 | 커넥터, 전력 부품, 고진동 환경용 부품 | 저항기, 커패시터, IC, 고밀도 로직 부품 |
| 재작업 | 쉬움 — 인두로 제거 및 교체 가능 | 어려움 — 핫에어 또는 리플로우 장비 필요 |

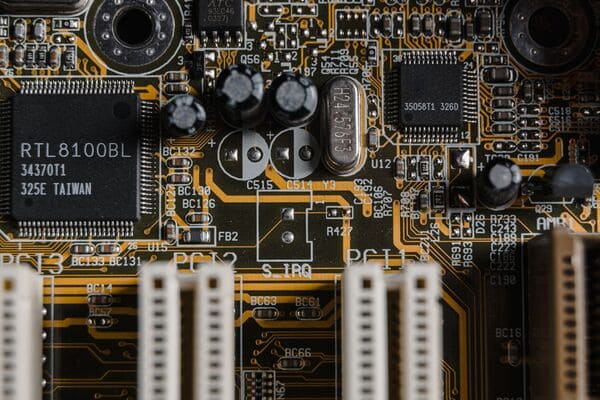

실제 보드에서 PCB 보드 부품 식별 방법
BOM 없이 부품이 실장된 보드를 바라볼 때, 참조 지정자가 가장 빠른 접근 방법입니다.
· 실크스크린에 인쇄된 참조 지정자(R14, C22, U3)를 찾으십시오 — 문자는 카테고리를 알려주고, 번호는 해당 보드에 고유합니다.
· 극성 마커를 확인하십시오 — 다이오드의 줄무늬는 캐소드를 표시하고, 더 짧은 패드 또는 "–"는 전해 커패시터의 음극 리드를 표시하며, 점 또는 노치는 IC 핀 1을 표시합니다.
· 풋프린트를 BOM과 일치시키십시오 — 값뿐만 아니라 물리적 패키지(0603, SOT-23, QFN)가 지정된 것과 일치하는지 확인하십시오.
· IC 및 다이오드의 탑마크 코드를 읽고 실크스크린만으로 충분하지 않을 때 제조업체 부품 번호와 교차 참조하십시오.

부품 선택 실수가 PCB 주문을 지연시키는 원인
BOM 제출과 완성된 보드 사이의 대부분의 지연은 몇 가지 반복적인 문제로 거슬러 올라갑니다:
· 풋프린트 불일치 — BOM이 한 패키지 크기를 지정했지만 레이아웃이 다른 크기를 기반으로 구축되어, 부품이 물리적으로 패드에 맞지 않습니다.
· 모호한 참조 지정자-BOM 매핑 — 중복되거나 누락된 참조 지정자는 잘못된 부품이 잘못된 위치에 배치됨을 의미합니다.
· 과소 정격 부품 — 전압 또는 온도 마진 없이 지정된 부품은 초기 테스트를 통과하고도 현장에서 조기에 고장 날 수 있습니다.
· 단종 또는 단일 소스 부품 — 두 번째 소스가 없거나 단종이 임박한 부품은 대체품이 검증되는 동안 생산 실행을 몇 주 동안 중단시킬 수 있습니다.
이러한 문제들은 회로도만 읽어서는 나타나지 않습니다 — 부품이 주문되기 전에 BOM이 실제 풋프린트와 재고 상태에 대해 확인될 때 나타납니다.
BOM과 보드 부품을 처음부터 올바르게 준비하기
잘못된 풋프린트나 누락된 참조 지정자는 BOM 검토 단계에서 수정하면 저렴하지만, 보드가 이미 실장된 후에 수정하면 비용이 많이 듭니다. 원활한 첫 번째 실행 빌드와 재스핀의 차이는 일반적으로 조립이 시작되기 전에 누군가가 부품을 실제 레이아웃과 대조 확인했는지 여부로 귀결됩니다.
이것이 바로 PCBgogo가 관련성이 있는 지점입니다. PCBgogo는 단일 부품이 배치되기 전에 BOM을 풋프린트, 재고 가용성, DFM 규칙과 교차 확인하며, 라인 항목을 찾기 어려울 때 부품을 직접 소싱할 수 있습니다. 결과적으로 더 적은 중간 빌드 보류, 더 적은 재스핀, BOM 업로드에서 완성된 작동 보드까지의 더 짧은 경로가 실현됩니다.
자주 묻는 질문
PCB 부품과 PCB 구성 요소의 차이점은 무엇인가요?
차이 없음 — PCB 부품, PCB 구성 요소, PCB 상의 부품은 모두 동일한 것을 가리킵니다: 베어 보드 자체(구리, 솔더 마스크, 실크스크린)와 대조적으로 보드에 납땜된 물리적 장치들입니다.
라벨이 없는 PCB 보드 부품을 어떻게 식별하나요?
패키지 형상과 핀 수를 일반적인 풋프린트(SOT-23, 0603, SOIC)와 일치시킨 다음, 인쇄된 탑마크 코드를 부품 데이터시트 검색과 교차 참조하십시오 — 실크스크린의 참조 지정자가 먼저 카테고리를 좁혀줍니다.
