하루라도 빨리 받으려면 PCB 설계 단계에서 무엇을 미리 정해야 할까요?

서론：PCB를 하루라도 빨리 받아야 할 때 생산팀에만 납기를 재촉하기 쉽습니다. 그러나 실제 지연은 설계가 확정되지 않은 상태에서 시작되는 경우가 많습니다. 층수나 홀 구조를 뒤늦게 바꾸면 DFM 재검토, 자재 확인, 적층 재계산이 다시 필요해집니다. 이 글에서는 긴급 제작을 염두에 둔 설계 단계에서 무엇을 먼저 결정해야 하는지, 그리고 어떤 변경이 납기를 크게 흔드는지 정리합니다.

왜 PCB 설계 단계의 결정이 납기를 좌우할까요?

제작 시간은 적층·드릴·도금·검사만으로 결정되지 않습니다. 제조사가 파일을 검토하고 자재와 공정을 배정하는 준비 시간도 포함됩니다. 설계가 미완성인 상태로 견적을 요청하면 질문과 수정이 반복되어 생산 시작 시점 자체가 늦어질 수 있습니다. 반대로 표준 자재와 명확한 요구사항을 사용하면 검토 범위를 빠르게 좁힐 수 있습니다.

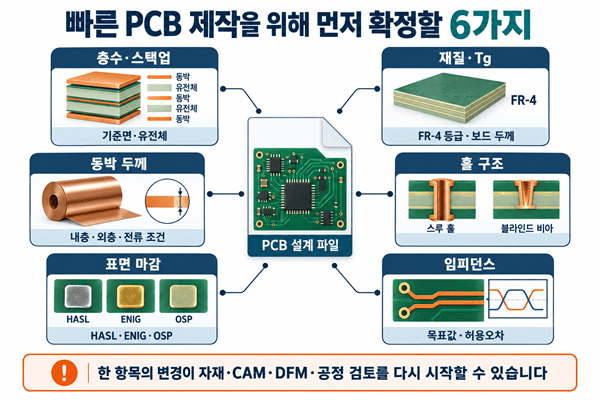

빠른 제작을 위해 먼저 확정해야 할 6가지는 무엇일까요?

아래 항목은 서로 연결되어 있어 한 가지를 바꾸면 다른 항목까지 다시 검토해야 할 수 있습니다. 처음부터 설계 의도와 제조 요구를 함께 적어 두는 것이 안전합니다.

층수와 스택업은 회로 배치 전에 고정합니다

4층과 6층은 단순히 구리층이 두 장 더 늘어나는 차이가 아닙니다. 기준면, 전원층, 유전체 두께가 바뀌면 임피던스와 비아 길이도 달라집니다. 고속 신호나 전원 무결성이 중요하다면 스택업을 먼저 정하고 그 조건으로 레이아웃을 진행해야 합니다.

재질·동박 두께는 재고와 전류 조건을 함께 봅니다

일반 FR-4와 표준 동박은 비교적 수급이 쉽지만, 고Tg 재료나 특수 동박은 재고 확인이 필요할 수 있습니다. 전류가 큰 설계에서는 동박 두께만 올리는 것이 답이 아닙니다. 선폭, 발열, 도금 두께와 함께 검토하고 도면에 내층·외층 조건을 분명히 표시해야 합니다.

홀 구조는 납기와 가공 난이도를 동시에 바꿉니다

가능하면 스루 홀을 기본으로 검토하고, 공간 제약 때문에 블라인드 비아나 매립 비아가 필요한 경우에는 층간 연결 범위와 레이저·도금 조건을 초기에 확정합니다. 같은 ‘비아’라도 구조가 달라지면 공정 수와 검토 시간이 달라집니다.

표면 마감은 조립·보관·납기를 함께 판단합니다

무연 HASL, ENIG, OSP는 납땜성, 평탄도, 보관 조건과 비용이 다릅니다. BGA나 미세 피치 부품이 없고 일반 조립이라면 표준 공정을 선택하기 쉽지만, 골드핑거·테스트 접점·장기 보관이 있다면 요구사항을 미리 명시해야 재선택을 피할 수 있습니다.

임피던스 요구는 수치와 허용오차를 같이 적습니다

‘임피던스 제어’라는 문장만으로는 제조 조건을 정할 수 없습니다. 단일 또는 차동 임피던스, 목표값, 허용오차, 관련 신호 그룹과 테스트 쿠폰 필요 여부를 함께 전달해야 합니다. 값이 바뀌면 선폭·간격과 스택업을 다시 계산해야 하므로 레이아웃 후반 변경을 피해야 합니다.

설계 확정 전 변경하면 납기가 특히 크게 흔들리는 항목은 무엇일까요?

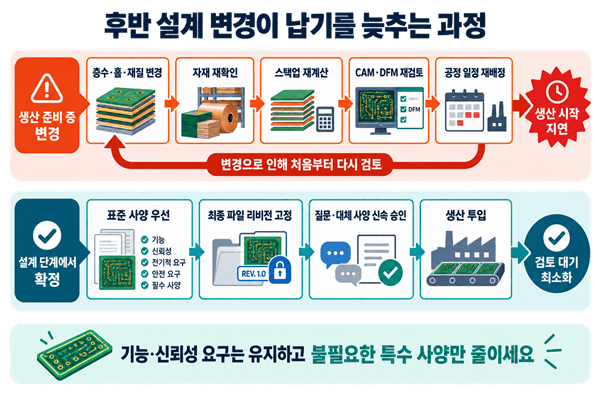

층수 변경, 블라인드 비아 추가, 특수 재질 전환, 동박 증대, 표면 마감 변경, 임피던스 재지정은 단순한 문구 수정이 아닙니다. 자재와 공정이 바뀌고 CAM·DFM 검토가 다시 진행될 수 있습니다. 반면 실크 문구나 비기능성 표시 위치처럼 생산 흐름에 영향이 작은 항목은 변경 영향을 별도로 확인할 수 있습니다.

빠른 제작에 맞는 PCB 설계 원칙은 무엇일까요?

표준 사양을 우선하고 예외만 명확히 표시합니다

표준 보드 두께, 상용 FR-4, 일반 홀 구조와 검증된 표면 마감을 우선 검토하면 제조사 확인 시간이 줄어듭니다. 특수 사양이 필요한 곳은 ‘왜 필요한지’와 목표 수치를 함께 적어 대체 가능 여부를 판단할 수 있게 합니다.

파일 리비전을 하나로 묶습니다

최종 Gerber, NC Drill, 외형, 스택업 표와 제조 사양서의 리비전이 일치해야 합니다. 파일명에 날짜와 버전을 넣고, 변경이 생기면 이전 압축 파일을 폐기한다고 명시하면 오래된 파일이 생산에 투입될 위험을 줄일 수 있습니다.

질문에 답할 담당자와 승인 시점을 정합니다

긴급 제작에서는 DFM 질문에 답하는 데 하루가 더 걸리는 것이 생산 시간보다 큰 지연이 될 수 있습니다. 설계 승인자, 대체 사양 승인 권한, 최종 파일 확정 시점을 미리 정해 두면 커뮤니케이션 대기를 줄일 수 있습니다.

제출 전에 어떤 항목을 확인해야 할까요?

이 체크리스트를 통과했다고 해서 모든 제조 조건이 자동으로 확정되는 것은 아닙니다. 제조사별 공정 능력과 자재 가용성은 다르므로, 한계 설계나 특수 공정은 견적·DFM 단계에서 다시 확인해야 합니다.

긴급 제작을 위해 설계를 단순화해도 기능을 해치지 않을까요?

단순화의 기준은 기능과 신뢰성에 영향을 주지 않는 범위입니다. 불필요한 특수 홀이나 과도한 미세 선폭을 줄이는 것은 도움이 되지만, 임피던스·전류·절연거리처럼 제품 기능에 직접 연결된 요구를 임의로 완화해서는 안 됩니다. 기능 요구와 제조 편의 사이의 우선순위를 설계 리뷰에서 합의하세요.

자주 묻는 질문(FAQ)

Q1. PCB를 빨리 받으려면 층수를 무조건 줄여야 하나요?

A1. 아닙니다. 층수는 회로 밀도, 리턴 패스, 전원 무결성과 함께 결정해야 합니다. 기능을 유지하면서 표준 스택업을 선택할 수 있는지 먼저 검토하세요.

Q2. 긴급 제작에서는 임피던스 제어를 생략해도 되나요?

A2. 고속 신호의 동작 마진에 영향을 준다면 생략하면 안 됩니다. 목표 임피던스와 허용오차를 초기에 전달해 재설계를 막는 것이 더 빠릅니다.

Q3. 블라인드 비아를 나중에 추가해도 납기에 영향이 없나요?

A3. 영향이 큽니다. 드릴·도금 공정과 적층 검토가 달라질 수 있으므로 레이아웃 초기에 필요한 층간 연결을 확정해야 합니다.

Q4. 표면 마감은 제조사가 알아서 선택해도 되나요?

A4. 일반 조립이라도 부품 피치, 보관 기간, 테스트 접점과 RoHS 요구를 기준으로 선택해야 합니다. 사용 조건을 전달하고 제안 사양을 승인하세요.

Q5. Gerber를 보낸 뒤 수정하면 얼마나 늦어지나요?

A5. 수정 내용에 따라 다릅니다. 층수·재질·홀·임피던스처럼 공정에 연결된 변경은 DFM과 자재 검토를 다시 할 수 있어, 최종 파일을 한 번에 확정하는 편이 안전합니다.
