PCB DFM: 생산 전에 제조 문제를 방지하는 방법
PCB 레이아웃이 설계 소프트웨어의 모든 규칙 검사를 통과하더라도, 제조 라인에 도달하는 순간 실패할 수 있습니다. DFM(Design for Manufacturability, 제조 설계)은 그 간극을 메우는 단계입니다. 실제로 에칭, 드릴링, 도금, 조립을 수행할 장비의 물리적 및 공정적 한계를 기준으로 보드를 검사합니다. 이 가이드에서는 PCB 설계에서 DFM의 의미, PCB 보드 설계에 DFM이 중요한 이유, 엔지니어들이 파일을 릴리스하기 전에 확인하는 구체적인 PCB DFM 가이드라인, 그리고 생산 현장이 아닌 화면에서 문제를 발견할 수 있도록 DFM 리뷰를 워크플로우에 통합하는 방법을 다룹니다.
PCB 설계에서 DFM이란 무엇인가?
PCB 설계에서 DFM은 보드를 제작할 제조 및 조립 공장의 능력을 기준으로 레이아웃을 구조적으로 검사하는 것입니다. CAD 도구 내부의 DRC(설계 규칙 검사)는 레이아웃이 소프트웨어에 프로그래밍된 제약 조건과 일치하는지 확인하는 반면, DFM은 더 넓은 질문을 던집니다. 이 보드가 실제로 사용 가능한 장비와 공정으로, 합리적인 비용으로, 안정적으로 제작될 수 있는가? 여기에는 생산의 두 측면이 포함됩니다.
· 제조 측면 DFM: 구리 에칭 공차, 드릴 및 도금 한계, 솔더 마스크 레지스트레이션, 패널화.
· 조립 측면 DFM: 부품 풋프린트 정확도, 픽앤플레이스 장비를 위한 배치 간격, 납땜성, 테스트 접근성.
보드는 DRC를 깔끔하게 통과하고도 DFM에 실패할 수 있습니다. 예를 들어, 날카로운 각도로 라우팅된 트레이스는 소프트웨어의 모든 간격 규칙을 충족하면서도, 제조사의 에칭 배스가 깨끗하게 처리할 수 없는 애시드 트랩을 만들 수 있습니다.
PCB 보드 설계에 DFM이 중요한 이유
DFM이 중요한 핵심 이유는 타이밍입니다. 설계 결함은 더 일찍 발견될수록 수정 비용이 더 저렴해집니다. DFM 리뷰 중 발견된 패드 클리어런스 문제는 5분짜리 레이아웃 편집으로 끝납니다. 보드가 이미 제조 및 조립된 후에 발견된 동일한 문제는 폐기 자재, 재작업, 일정 지연을 의미합니다. 이 패턴은 업계 전반에서 일관되게 나타납니다. 결함이 발견되기 전에 생산 라인을 더 멀리 이동할수록, 수정 비용은 더 비싸집니다.
| 결함 발견 단계 | 일반적인 상대적 수정 비용 |
|---|---|
| DFM 리뷰, 제조 전 | 기준선 |
| 첫 프로토타입 / 최초 제품 빌드 | 기준선의 수 배 |
| 양산 진행 중 | 기준선의 수십 배 |
| 현장 배포 후 | 최고 수준 — 재작업, 배송, 평판 비용 포함 |
비용 외에도, 견고한 DFM 프로세스는 몇 가지 복합적인 이점을 제공합니다.
· 더 높은 수율. 제조사의 실제 공정 윈도우 내에서 설계된 보드는 쇼트, 오픈, 납땜 결함이 적게 생산 라인에서 나오므로 폐기되거나 재작업되는 유닛이 줄어듭니다.
· 더 짧은 리드 타임. 재작업이 필요 없는 설계는 Gerber 제출에서 곧바로 생산으로 이동하므로, 수정 사이클이 추가하는 며칠 또는 몇 주를 피할 수 있습니다.
· 더 나은 장기 신뢰성. 불균일한 써멀 릴리프나 부족한 애뉼러 링과 같은 문제는 종종 즉시 실패하지 않고, 몇 달 후 간헐적 결함이나 조기 현장 불량으로 나타납니다. DFM은 이러한 문제가 출하되기 전에 발견합니다.
· 더 낮은 총 비용. 재작업 감소와 더 높은 수율이 DFM 리뷰가 설계 사이클에 추가하는 소량의 시간을 상쇄하므로, 예산에 미치는 순효과는 거의 항상 긍정적입니다.
PCB DFM 가이드라인: 확인해야 할 핵심 설계 규칙
DFM 리뷰에서 가장 자주 등장하는 설계 규칙을, 영향을 미치는 보드 영역별로 정리했습니다.
트레이스 폭과 간격
모든 제조사는 최소 트레이스 폭과 간격을 가지고 있습니다(예: 표준 보드의 경우 6/6 mil, 고급 HDI 공정의 경우 더 좁음). 공정이 허용하는 것보다 더 얇게 라우팅된 트레이스는 과도하게 에칭되어 오픈 회로가 될 위험이 있으며, 너무 가깝게 배치된 트레이스는 브리징 위험이 있습니다. 코너는 날카로운 직각이 아닌 45도 또는 곡선으로 라우팅하십시오. 예각 코너는 에칭 약품을 가두어 나머지 구간보다 트레이스를 더 빠르게 침식시킵니다.
비아 크기, 드릴, 애뉼러 링

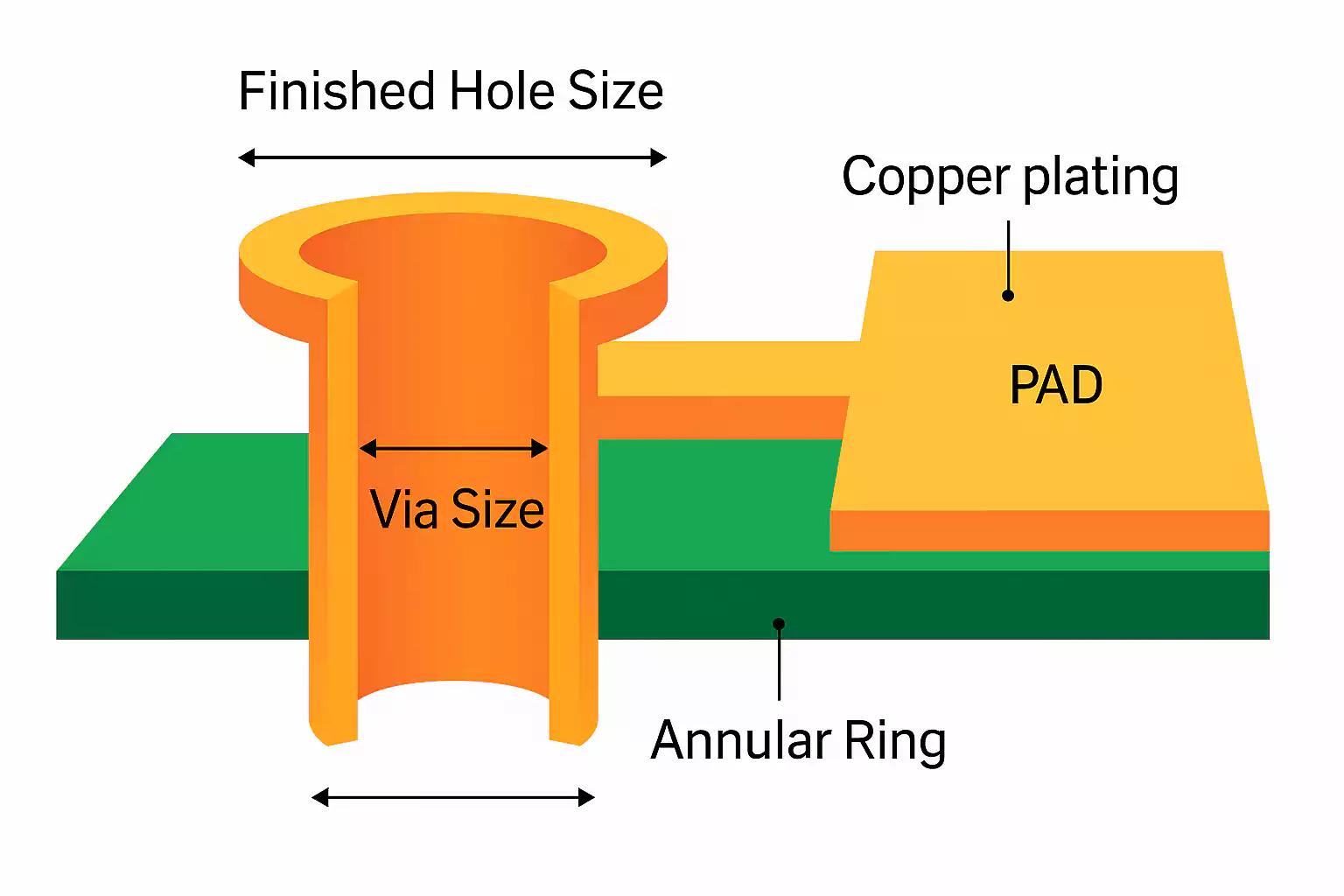

드릴 비트는 물리적 한계를 가지며, 일반적으로 애스펙트 비율(보드 두께를 홀 직경으로 나눈 값)로 표현됩니다. 10:1 비율은 표준 제조에서 널리 사용되는 안전 상한선입니다. 마찬가지로 중요한 것은 애뉼러 링, 즉 드릴링된 홀 주변의 구리 링입니다. 너무 얇으면 제조 중 일반적인 드릴 편차가 링을 파괴하고 연결을 끊을 수 있으며, 이를 드릴 브레이크아웃이라고 합니다.

부품 배치 및 코트야드 클리어런스
부품은 픽앤플레이스 노즐이 인접 부품을 방해하지 않고 내려놓을 수 있을 만큼, 그리고 이후 리워크 도구나 납땜 인두가 핀에 닿을 수 있을 만큼 충분한 클리어런스가 필요합니다. 레이아웃 중 2D 실크스크린 외곽선뿐만 아니라 3D 코트야드를 확인하면 물리적으로 충돌할 수 있는 높은 부품을 발견할 수 있습니다.
솔더 마스크 클리어런스 및 웨빙
솔더 마스크는 인쇄 중 레지스트레이션 공차를 허용하기 위해 각 패드 주변에 작은 확장이 필요합니다. 확장이 너무 적으면 마스크가 패드 위로 번져 납땜을 방해할 수 있으며, 미세 피치 패드 사이의 마스크 웨빙이 너무 적으면 리플로우 중 솔더 브리징을 초래할 수 있습니다.
구리 필 및 써멀 릴리프
부품 패드를 대형 구리 플레인에 직접 연결하면 리플로우 중 해당 플레인이 방열판 역할을 하여, 주변 패드가 가열되는 속도보다 더 빠르게 접합부에서 열을 빼앗아 갑니다. 이로 인해 올바르게 배치된 부품에서도 냉납 또는 건조 접합이 발생합니다. 써멀 릴리프 스포크(패드와 플레인 사이의 얇은 구리 연결)는 플레인의 전기적 성능에 실질적인 영향을 주지 않고 이 문제를 해결합니다.
보드 가장자리 및 패널화 클리어런스
보드 가장자리나 V-스코어 라인 근처의 트레이스와 부품은 디패널화 중 기계적 응력에 노출됩니다. 모든 가장자리를 따라(일반적으로 50~100 mil 범위) 키프아웃 존을 설정하면, 보드가 패널에서 분리될 때 부품(특히 다층 세라믹 커패시터와 같은 취성 부품)이 깨지는 것을 방지할 수 있습니다.
주요 DFM 문제 한눈에 보기
| 문제 | 원인 | 방지 방법 |
|---|---|---|
| 애시드 트랩 | 날카로운 예각으로 라우팅된 트레이스 | 코너를 45° 또는 곡선으로 라우팅 |
| 드릴 브레이크아웃 | 제조사의 드릴 공차에 비해 애뉼러 링이 너무 얇음 | 드릴 직경 대비 패드 크기 증가 |
| 솔더 브리징 | 패드 간격 또는 마스크 웨빙 부족 | 제조사의 최소 간격 및 마스크 확장 규칙 준수 |
| 툼스토닝 | 2패드 수동 부품의 불균일한 열 용량 | 부품의 양쪽 패드에서 구리 연결 균형 유지 |
| 냉납 또는 건조 접합 | 패드가 대형 구리 필에 직접 연결됨 | 직접 플러드 연결 대신 써멀 릴리프 스포크 사용 |
| 부품 균열 | 취성 부품이 보드 가장자리나 V-스코어에 너무 가깝게 배치됨 | 가장자리 및 디패널화 라인 근처에 클리어 존 유지 |
| 테스트 접근 차단 | 테스트 포인트가 높은 부품에 너무 가깝게 배치됨 | 프로브 접근을 위해 테스트 포인트 주변 클리어런스 확보 |
DFM vs. DRC: 차이점은 무엇인가?
이 두 검사는 관련이 있지만 서로 다른 질문에 답하며, 보드는 하나를 통과하고 다른 하나에는 실패할 수 있습니다.
| 측면 | DRC (설계 규칙 검사) | DFM (제조 설계) |
|---|---|---|
| 검사 대상 | 레이아웃이 CAD 소프트웨어에 프로그래밍된 규칙을 준수하는지 여부 | 보드가 실제로 안정적으로 제작 및 조립될 수 있는지 여부 |
| 실행 시점 | 설계 도구 내에서 지속적으로 | Gerber 파일이 생산용으로 릴리스되기 전 |
| 발견 사례 | 프로그래밍된 한계 이하의 트레이스 간격 | 간격 규칙은 충족하지만 애시드 트랩을 형성하는 트레이스 |
Gerber 파일 제출 전 PCB DFM 체크리스트
제조 파일을 생성하고 제출하기 전에 이 목록을 확인하십시오.
· 트레이스 간, 트레이스-패드 간, 패드 간 클리어런스가 제조사의 최소 간격을 충족하는가.
· 최소 드릴 크기가 제조사의 최대 애스펙트 비율 내에 있으며, 모든 비아에 적절한 애뉼러 링이 있는가.
· 부품 코트야드를 3D로 확인 — 물리적 중첩이 없고 조립 장비를 위한 충분한 공간이 있는가.
· 미세 피치 패드 주변의 솔더 마스크 확장 및 웨빙이 확인되었는가.
· 패드가 대형 구리 필에 연결되는 모든 곳에 써멀 릴리프 스포크가 사용되었는가.
· 부품과 트레이스가 보드 가장자리 및 V-스코어 라인에서 이격되어 있는가.
· 테스트 포인트가 안정적인 프로브 접근을 위해 적절한 크기와 간격으로 배치되었는가.
· 실크스크린 텍스트와 마킹이 패드나 비아와 겹치지 않는가.
제출 전에 Gerber 출력 자체가 깔끔하고 완전한지 다시 한번 확인하는 것도 도움이 됩니다. 완전한 Gerber 및 드릴 파일 세트에 무엇이 포함되어야 하는지에 대해서는 Gerber 파일 형식 가이드를 참조하십시오.
제조사의 DFM 프로세스에서 확인해야 할 사항
DFM 검사는 그 뒤에 있는 프로세스만큼만 효과적입니다. 제조사나 조립사를 평가할 때는 몇 가지를 확인하십시오. 해당 공장의 실제 공정 능력에 기반한 자동화된 DFM 검사(일반적인 업계 기본값이 아닌), DFM 검사가 잡을 수 없는 것을 발견하는 검사 방법(숨겨진 BGA 및 QFN 접합부를 위한 X-ray 검사가 좋은 예입니다), 그리고 통제되고 재현 가능한 프로세스를 나타내는 품질 시스템입니다.
PCBgogo는 생산 워크플로우에 DFM 검사를 통합하고 있으며, BGA 및 QFN 패키지의 숨겨진 솔더 접합부를 확인하기 위한 X-ray 검사와 정밀 SMT 어셈블리 능력을 함께 제공합니다. 제조 공정은 HDI 보드를 지원하며, ISO 9001:2015 및 UL 인증 하에 운영됩니다. 주문 제출 전에 자신의 Gerber 파일을 확인하고 싶다면, PCBgogo의 Gerber 뷰어를 통해 브라우저에서 직접 레이어를 검사할 수 있습니다.
자주 묻는 질문
PCB 보드 설계에 DFM이 중요한 이유는 무엇인가요?
설계 결함의 수정 비용은 생산 라인을 더 멀리 이동할수록 증가하기 때문입니다. DFM 리뷰는 간격 부족, 약한 애뉼러 링, 열 불균형과 같은 문제를 보드가 이미 제조되거나 조립된 후가 아닌, 여전히 빠른 레이아웃 편집으로 해결 가능한 단계에서 발견합니다.
따라야 할 가장 중요한 PCB DFM 가이드라인은 무엇인가요?
핵심 영역은 트레이스 폭과 간격, 적절한 애뉼러 링을 갖춘 비아 및 드릴 크기, 부품 배치 및 코트야드 클리어런스, 솔더 마스크 확장 및 웨빙, 구리 필의 써멀 릴리프, 그리고 보드 가장자리나 V-스코어 근처 부품을 위한 가장자리 클리어런스입니다.
PCB 제조에서 DFM이란 무엇인가요?
Gerber 파일이 릴리스되기 전에, PCB 레이아웃을 제조사의 실제 제조 및 조립 공정 한계와 대조하여 검토하는 것입니다. 소프트웨어 규칙만으로 확인하는 것이 아니라, 보드가 실제로 안정적으로 제작될 수 있는지 확인하기 위한 절차입니다.
DFM은 DRC와 동일한가요?
아닙니다. DRC는 레이아웃이 설계 소프트웨어에 프로그래밍된 제약 조건을 충족하는지 검사합니다. DFM은 보드가 실제로 제조 및 조립될 수 있는지 확인합니다. 레이아웃은 DRC를 통과하고도 DFM 리뷰에 실패할 수 있습니다.
DFM 검사는 언제 실행해야 하나요?
이상적으로는 CAD 도구의 내장 검사를 사용하여 설계 프로세스 전반에 걸쳐 실행하고, 생산용 Gerber 파일을 생성하여 제출하기 전 마지막 단계로 전체 DFM 리뷰를 수행하십시오.
DFM은 설계 사이클의 끝에 덧붙이는 형식적인 절차가 아닙니다. 화면에서 올바르게 보이는 레이아웃이 실제로 작동하는 보드가 될지 결정하는 단계입니다. 이러한 검사를 프로세스에 통합하고, 실제 생산 한계를 기준으로 파일을 검토하는 제조 파트너를 선택하는 것이 재작업을 피하고 프로젝트를 일정대로 유지하는 가장 신뢰할 수 있는 방법입니다.
