PCB 드릴링 설계 가이드라인: 가장 흔한 10가지 문제점 및 해결책

PCB 설계 수명 주기에서 드릴링은 전기적 연결성, 조립 품질, 제조 호환성 및 전체 생산 비용에 직접적인 영향을 미치는 핵심 단계입니다. 고속, 고밀도, 다층 기판 및 첨단 소재에 대한 수요가 증가함에 따라 드릴링 오류 허용 범위가 급격히 줄어들고 있습니다. 초기 단계에서의 부적절한 설계는 잘못된 홀 특성, 단선/단락, 납땜 불량, 그리고 비용이 많이 드는 재작업이나 불량품 발생으로 이어질수 있습니다.

이 글에서는 대량 생산에서 가장 빈번하게 발생하는 드릴링 오류를 요약하고, 최초 생산 수율을 높이기 위한 실용적인 PCB 드릴링 설계 지침 및 DFM(제조 용이성 설계) 권장 사항을 제공합니다.

I. PCB 드릴링의 기본 원리

구체적인 문제에 들어가기 전에 핵심 시추 유형과 그 특징을 정의하는 것이 필수적입니다.

드릴링 오류가 발생하는 이유는 무엇일까요? 대부분의 문제는 레이어 정의의 혼란, E-CAD에서 CAM으로의 변환 과정중 데이터 손실, 잘못된 속성 레이블 지정, 솔더 마스크 설계와 환형 링 간의 충돌에서 비롯됩니다.

II. 일반적인 설계 문제 및 DFM 권장 사항

1. 잘못된 구멍 속성

쟁점: PTH와 NPTH의 정의가 서로 상충됨.

위험: 도금하면 안 되는 구멍에 도금이 되거나, 반대로 도금해야 하는 구멍에 도금이 되는 등 제조 오류가 발생할수 있습니다.

DFM 조언: PTH용 구리 환형 링을 설계하십시오. NPTH의 경우 구리 패드나 트레이스가 홀 영역과 교차하지 않도록 하십시오.

전문가 팁: 항상 허용 오차가 표시된 드릴 테이블을 포함하세요. PTH는 일반적으로 도금 시 +0.1mm의 보정이 필요하며, NPTH는 표준 ±0.05mm의 허용 오차를 갖습니다.

2. PTH로 정의된 고립된 구멍

문제: 전기 연결이 없는 구멍이 Gerber 파일 또는 드릴 맵에서 도금 관통 구멍으로 정의됩니다.

위험: CAM 엔지니어에게 혼란을 야기할수 있으며, "고립된 구리 영역"이나 불필요한 도금이 발생할수 있습니다.

DFM 조언: 전기적 필요성에 따라 속성을 올바르게 정의하십시오.

3. 구성 요소 패드에 대한 PTH 상태 누락

문제: 부품 패드가 납땜 연결이 필요함에도 불구하고 NPTH로 정의되어 있습니다.

위험: 전기적 연결이 완전히 끊어짐; 부품을 내부 레이어에 납땜할수 없음.

DFM 조언: 모든 기능 부품 패드가 PTH로 설정되어 있는지 확인하십시오.

4. 겹치는 슬롯과 원형 구멍

문제: 슬롯과 원형 구멍이 동일한 좌표에 배치되어 의도한 결과물이 모호해집니다.

위험: 원형 구멍이 제대로 뚫리지 않거나, 드릴 비트가 겹쳐서 뚫리는 과정에서 파손될수 있습니다.

DFM 조언: 두 구멍 모두 필요한 경우 드릴 레이어에 명확하게 표시하십시오. 원형 구멍이 불필요하면 설계에서 제거하십시오.

5. 드릴 맵 레이어에만 슬롯 배치

문제: 슬롯형 구멍이 드릴 맵(범례) 레이어에만 표시되고 실제 NC 드릴 파일에는 포함되지 않습니다.

위험 요소: CNC 드릴링 과정에서 슬롯이 완전히 누락될 확률이 높습니다.

DFM(설계 제조성) 조언: 슬롯 데이터는 항상 기본 NC 드릴 파일 또는 별도의 기계 레이어에 포함하십시오.

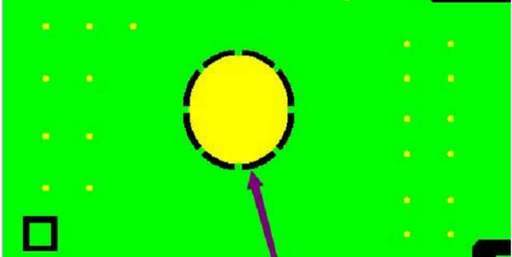

6. 근접으로 인한 패드 변형

문제: 부품 홀이 너무 가깝게 배치되어 있습니다. 솔더 마스크 브리지를 유지하기 위해 패드를 "깎아내거나" 잘라냅니다.

위험: 납땜 표면적 감소로 인해 접합부가 약해지거나 냉납 현상이 발생할 수 있습니다.

DFM 조언: 홀 간 간격을 늘리거나 (부품 리드가 허용하는 경우) 완성된 홀 크기를 약간 줄이십시오.

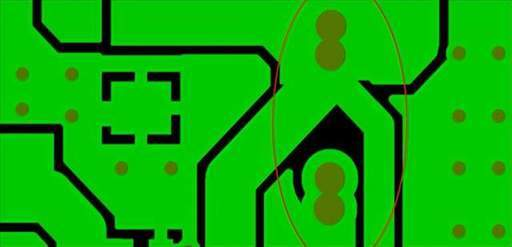

7. 8자형 홀 가공 시 버(burr) 문제

문제: 두 개의 구멍이 겹쳐져 숫자 "8" 모양을 이룹니다.

위험: 드릴링 중 심한 구리 버(burr) 발생 및 "박리" 현상으로 인해 단락이나 도금 결함이 발생할수 있습니다.

DFM 조언: 두 구멍 사이의 간격을 늘리거나 표준 밀링 슬롯으로 설계를 변경하십시오.

8. 솔더 마스크 플러깅 시 과도한 비아 직경 편차

문제: 솔더 마스크 플러깅이 필요한 비아의 직경 편차(범위)가 0.2mm를 초과합니다.

위험: 균일한 마개를 형성하기 어려워 잉크가 고르지 않게 채워지고 보호 기능이 저하됩니다.

DFM 조언: 비아 크기를 일정하게 유지하십시오. 플러깅을 위해 가장 작은 비아와 가장 큰 비아의 차이가 0.2mm 이하인지 확인하십시오.

9. 비아가 보드 가장자리에 너무 가까움

문제: 비아를 라우팅 라인이나 V컷 라인에 너무 가깝게 배치하는 경우.

위험: 프로파일링 중 기판 가장자리에 구리가 노출되거나 홀 벽이 파손될 수 있습니다.

DFM(설계 제조성) 조언: 비아 벽과 보드 가장자리 사이에 최소 10mil의 거리를 유지하십시오.

10. 드릴 작업이 IC 패드와 충돌하는 경우

문제: 비아가 소형 IC 패드 바로 위에 있거나 너무 가까이 위치해 있습니다.

위험: 납땜 흡수(납땜 도용), 패드 파손 또는 "가짜 납땜"(간헐적 접촉).

DFM 조언: 안정적인 납땜 접합을 위해 작은 SMT 패드에서 비아를 오프셋하십시오.

III. DFM 참고값 요약

설계의 제조 가능성을 확보하려면 다음의 기본 PCB 드릴링 설계 지침을 따르십시오 .

IV. 결론

PCB 드릴링 설계의 핵심은 정밀한 설계를 통해 제조 공정을 고려한 PCB 설계(DFM)를 완성하는 것입니다. 홀의 속성이나 위치 오류는 생산을 복잡하게 만들 뿐만 아니라 기능 불량, 납땜 결함, 불필요한 비용 발생으로 이어집니다. 이 PCB 드릴링 설계 가이드라인을 준수하면 설계 파일이 명확하고 정확하며 고품질 제조에 적합하도록 만들수 있습니다.

PCB GOGO 0.15mm까지의 정밀 드릴링 요구 사항을 지원하며, 비아 플러깅, 에폭시 충진, 전문 DFM 검토를 포함한 포괄적인 서비스를 제공하여 완벽한 첫 시도 수율을 달성할수 있도록 지원합니다.
