PCB 금도금: 하드 골드 vs ENIG 및 선정 방법

금색 표면만 보고 공정을 선택하면 안 되는 이유

PCB에서 하드 골드(Hard Gold)와 무전해 니켈 침지 금(ENIG)은 모두 금을 사용하지만 목적이 다릅니다. 하드 골드는 반복 접촉에서 마모를 견디기 위한 전기 도금이고, ENIG는 납땜 패드를 평탄하게 유지하고 니켈의 산화를 막기 위한 표면처리입니다. 외관만 보면 비슷해도 금층의 형성 방식, 경도, 두께와 납땜 특성이 다르므로 서로 바꾸어 지정하면 접촉 불량이나 조립 수율 저하가 생길 수 있습니다.

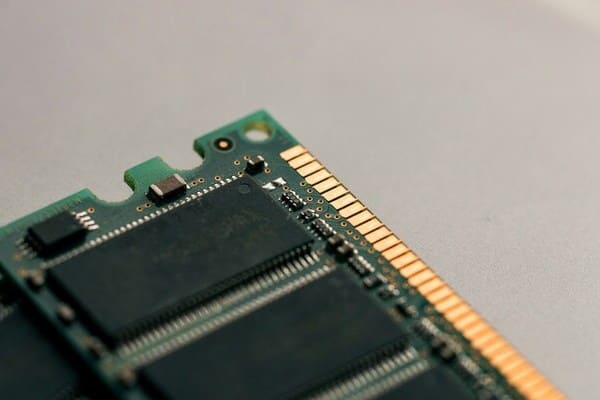

하드 골드란 무엇인가요?

하드 골드는 니켈 배리어 층 위에 금 합금을 전기적으로 석출하는 공정입니다. 금에 소량의 코발트 또는 니켈을 포함해 경도와 내마모성을 높일 수 있으며, 낮고 안정적인 접촉 저항이 필요한 부위에 사용됩니다. 대표 적용처는 카드 엣지 커넥터의 골드 핑거, 반복 작동 스위치와 접촉 패드입니다.

전기 도금에는 도금 전류를 전달할 경로가 필요합니다. 따라서 패널 도금 리드, 버스 바, 탭 제거 위치와 최종 외형 가공 순서를 설계 단계에서 함께 검토해야 합니다. 금 두께만 지정하고 전기 연결 경로나 선택 도금 영역을 정의하지 않으면 제조 가능성 검토에서 수정이 발생할 수 있습니다.

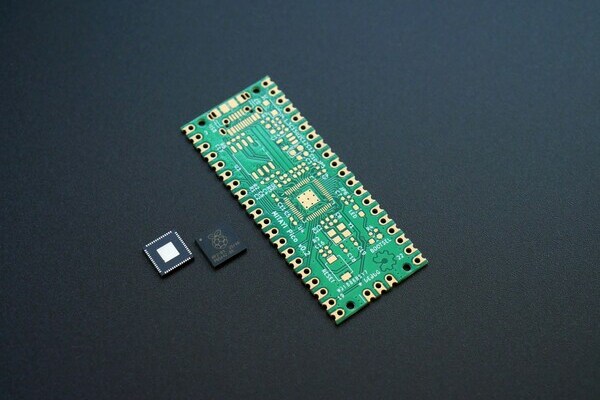

ENIG란 무엇인가요?

ENIG는 구리 위에 무전해 니켈을 형성하고 그 위에 얇은 침지 금을 입히는 2층 구조입니다. 니켈층이 구리 확산을 막고 실제 접합 기반을 제공하며, 얇은 금층은 조립 전까지 니켈의 산화를 억제합니다. 외부 전류가 없어도 패드 전체에 균일하게 형성할 수 있어 미세 피치와 복잡한 패턴에 적합합니다.

ENIG의 장점은 높은 평탄도와 양호한 납땜성입니다. 그러나 얇은 침지 금층은 반복 마찰을 견디도록 설계된 것이 아니므로, 자주 삽입하고 분리하는 접점에 하드 골드 대신 적용하면 마모 수명이 부족할 수 있습니다. 반대로 하드 골드를 일반 솔더 패드 전체에 적용하면 비용이 커지고 금 취성 또는 접합 품질 관리가 복잡해질 수 있습니다.

하드 골드 vs ENIG 핵심 비교

공정 선택을 결정하는 5가지 질문

접점이 실제로 몇 번 움직이나요?

제품 수명 동안 반복 삽입 또는 미끄럼 접촉이 발생한다면 하드 골드가 기본 선택입니다. 단순히 출하 검사에서 한두 번 접촉하는 패드와 수천 회 반복 사용하는 커넥터는 같은 사양으로 평가할 수 없습니다. 목표 삽입 횟수, 접촉력, 마찰 거리와 상대 커넥터 재질을 함께 정의해야 합니다.

납땜할 패드인가요?

부품을 리플로우 납땜하는 패드는 평탄도와 젖음성이 중요하므로 ENIG가 유리합니다. 하드 골드는 접촉용 합금 성분과 두꺼운 금층 때문에 일반적인 납땜 패드 전체에 적용하는 선택이 아닙니다. 접점과 솔더 패드가 공존한다면 영역별로 마감을 나누는 것이 좋습니다.

필요한 금 두께는 얼마인가요?

두께는 관행값을 복사하지 말고 수명과 규격에서 역산해야 합니다. ENIG는 IPC-4552 계열 요구사항과 제조사 공정 범위를 확인하고, 하드 골드는 고객 도면, 접촉 수명과 ASTM B488 같은 적용 규격을 기준으로 순도, 경도와 두께를 지정합니다. 마이크로인치와 마이크로미터를 혼용할 때 단위 변환 오류가 자주 발생하므로 도면에는 한 단위와 허용 범위를 명확히 표시해야 합니다.

환경과 보관 조건은 어떤가요?

습도, 황 성분, 염분, 온도 변화와 오염은 접촉 저항과 부식 위험에 영향을 줍니다. 하드 골드도 니켈 하층, 기공과 가장자리 커버리지가 부실하면 부식이 진행될 수 있습니다. ENIG는 포장 상태와 조립까지의 보관 기간뿐 아니라 니켈층의 균일성과 공정 관리가 중요합니다.

비용은 어디에서 늘어나나요?

하드 골드 비용은 금 두께, 선택 도금 면적, 패널 도금 구조와 추가 검사에 크게 좌우됩니다. 필요한 접점에만 적용하면 비용을 줄일 수 있습니다. ENIG는 전체 노출 패드 면적과 공정 관리 수준이 비용에 영향을 주지만, 미세 피치 조립 수율을 높여 총비용을 낮출 수 있습니다.

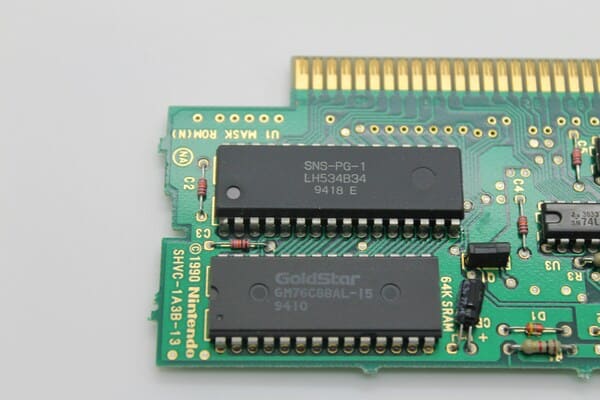

골드 핑거 설계에서 놓치기 쉬운 항목

PCBgogo 한국 사이트의 골드 핑거 제작 가이드는 제조 가능성을 위해 다음과 같은 구체적인 설계 조건을 안내합니다. 이 값은 PCBgogo 주문을 준비할 때 우선 확인해야 하며, 특수 구조는 제작 전 엔지니어 검토 결과를 따라야 합니다.

· 배치 방향: 금도금 핀은 PCB 중심에서 바깥쪽 가장자리를 향하도록 배치합니다.

· 표면 인쇄 제한: 금도금 단자 주변에는 솔더마스크와 실크스크린이 없어야 합니다.

· 외형 이격거리: 금도금 핀과 PCB 외곽선 사이에 최소 1.0 mm를 확보합니다.

· PTH 이격거리: 금도금 단자에서 1.0 mm 이내에는 도금 관통홀(PTH)을 배치하지 않는 것이 좋습니다.

· 보드 두께: PCBgogo 가이드에서는 골드 핑거 보드 두께를 1.0 mm 이상으로 안내합니다.

· 베벨: 도면에 요구 각도를 명시하되, 해당 가이드 기준 기본 제공 골드 핑거 베벨 각도는 30°이며, 커넥터 사양에 따라 45° 각도도 별도 요청 가능합니다. 실제 발주 시 견적 단계에서 확인 바랍니다.

· 추가 도면 정보: 선행 접점이 필요한 전원 또는 접지 핑거는 길이 차이와 공차를 별도로 표시합니다.

· 검사 기준: 도금 두께 측정 위치, 샘플 수와 합격 기준을 공급업체와 사전에 합의합니다.

위 제조 조건의 원문과 골드 핑거 적용 사례는 PCBgogo PCB 골드 핑거 가이드에서 확인할 수 있습니다. 페이지 내용이나 주문 가능 범위가 변경될 수 있으므로 실제 발주 시에는 온라인 견적 조건과 엔지니어 확인 결과를 함께 적용합니다.

자주 발생하는 불량과 원인

하드 골드의 대표 불량

· 두께 불균일: 전류 분포, 패널 위치와 차폐 조건이 일정하지 않을 때 발생합니다.

· 기공과 부식: 금층이 얇거나 니켈 하층과 전처리가 불량하면 기재가 노출될 수 있습니다.

· 접착력 저하: 세정, 미세 에칭 또는 니켈 도금 관리가 부적절하면 박리 위험이 커집니다.

· 과도한 마모: 목표 삽입 수명에 비해 경도나 두께가 부족하거나 상대 커넥터가 거친 경우 발생합니다.

ENIG의 대표 불량

· 블랙 패드: 침지 금 공정에서 니켈이 비정상적으로 부식되면 취약한 계면이 형성될 수 있습니다.

· 젖음 불량: 오염, 보관 조건, 산화 또는 조립 프로파일 문제가 복합적으로 작용할 수 있습니다.

· 국부 두께 편차: 전처리와 약품 상태, 패드 크기 차이가 균일성에 영향을 줄 수 있습니다.

중국산 하드 골드 PCB를 발주할 때 확인할 사항

중국산 하드 골드 PCB는 가격만으로 비교하면 공급업체 간 실제 차이를 놓치기 쉽습니다. 동일한 ‘하드 골드’ 표기라도 금 순도, 합금 첨가 원소, 니켈 하층, 측정 위치, 최소값과 평균값의 정의가 다를 수 있습니다. 견적서와 제작 도면에서 다음 항목을 같은 조건으로 맞춘 뒤 비교해야 합니다.

· 하드 골드 적용 영역과 ENIG 적용 영역을 거버 파일 또는 별도 도면에 색상과 레이어로 구분합니다.

· 금과 니켈의 목표 두께, 최소값, 허용 편차와 측정 단위를 명시합니다.

· 접촉 수명, 커넥터 종류, 사용 환경과 요구 신뢰성 등급을 전달합니다.

· X선 형광 분석(XRF)의 측정 위치, 측정 수량과 성적서 제공 여부를 확인합니다.

· 외관, 접착력, 치수, 전기 연속성과 필요 시 마모 시험의 합격 기준을 합의합니다.

· 시제품과 양산에서 동일한 약품 체계, 공정 창과 검사 기준을 유지하는지 확인합니다.

공급업체가 ‘일반 사양’이라고만 답하고 두께 기준이나 측정 방법을 제시하지 못한다면 가격 비교를 중단하고 기술 조건부터 정리하는 편이 안전합니다. 저가 견적이 얇은 금층, 넓은 평균값 허용 또는 제한적인 검사 범위를 전제로 할 수 있기 때문입니다.

검사와 수입 검수 기준

완성 보드의 검수는 금색 외관 확인만으로 끝내면 안 됩니다. 외관 검사는 변색, 스크래치, 핀홀, 도금 누락과 솔더마스크 침범을 찾는 데 유용하지만, 금속 두께와 하층 상태를 직접 증명하지는 못합니다.

· XRF 두께 측정으로 금과 니켈층을 지정 위치에서 확인합니다.

· 단면 분석은 하층 구조, 도금 균일성과 계면 이상을 검토할 때 사용합니다.

· 테이프 또는 규정된 접착력 시험은 박리 위험을 확인하는 데 활용합니다.

· 실제 상대 커넥터를 이용한 삽입 수명과 접촉 저항 시험은 고신뢰성 제품에 필요합니다.

· ENIG 솔더 패드는 납땜성 시험과 조립 공정 결과를 함께 평가합니다.

PCBgogo에서 사양을 전달하는 방법

같은 보드에 ENIG와 하드 골드가 필요한 경우

일반 패드의 납땜성과 골드 핑거의 내마모성을 모두 확보해야 하는 보드는 ENIG와 선택적 하드 골드를 함께 지정할 수 있습니다. 두 마감은 약품, 형성 방식, 두께와 기능이 다르므로 단순히 한 주문서에 두 공정명을 적는 것만으로는 충분하지 않습니다. 적용 경계가 불명확하거나 공정 호환성을 검토하지 않으면 경계부 오염, 도금 번짐, 두께 편차, 변색, 납땜성 저하와 접촉 저항 불안정이 발생할 수 있습니다.

PCBgogo의 한국 사이트 공개 자료에서는 골드 핑거에 하드 골드를 적용하고 나머지 보드에 ENIG 또는 다른 납땜용 마감을 적용하는 선택적 이중 마감을 지원한다고 안내합니다. 실제 생산 순서는 패널 구조, 도금 리드, 솔더마스크, 베벨과 선택 도금 영역에 따라 달라질 수 있으므로, 고정된 순서를 고객이 임의로 지정하기보다 제조성 설계(DFM)와 CAM 검토에서 승인된 공정 흐름을 기준으로 진행하는 것이 안전합니다.

견적 자료에서 영역과 두께를 분리해 지정합니다

견적을 요청할 때는 일반 패드와 골드 핑거를 서로 다른 제작 영역으로 구분해야 합니다. 거버 파일, 제작 도면 또는 명확한 주석을 사용해 다음 정보를 함께 전달하면 공정 해석 오류를 줄일 수 있습니다.

· 일반 패드: ENIG 적용 영역, 요구 규격과 금 및 니켈 두께 범위

· 골드 핑거: 하드 골드 적용 영역, 금 및 니켈 두께, 접점 길이와 선행 접점 여부

· 기계 가공: 보드 두께, 베벨 각도와 깊이, 외형 공차 및 탭 제거 위치

· 사용 조건: 목표 삽입 횟수, 상대 커넥터, 접촉력과 사용 환경

· 검사 조건: 두께 측정 위치와 수량, 성적서, 접착력과 접촉 저항 요구

참고 범위로 ENIG 금층은 일반적으로 매우 얇게 관리되고, 골드 핑거용 하드 골드는 내마모 요구에 따라 더 두껍게 지정됩니다. 그러나 0.8-3 μm 같은 하드 골드 범위나 특정 ENIG 두께를 모든 주문의 고정값으로 사용해서는 안 됩니다. 최종 값은 적용 규격, 목표 수명, PCBgogo의 주문 가능 범위와 엔지니어 확인 결과를 우선해야 합니다.

복합 표면처리의 공정 관리 포인트

· 선택적 마스킹과 경계 정합: ENIG 영역과 하드 골드 영역 사이의 번짐, 오버도금과 잔류 오염을 방지합니다.

· 니켈 배리어 관리: 구리 확산과 장기 산화를 억제하도록 영역별 하층 두께와 균일성을 관리합니다.

· 도금 두께 분리 관리: 솔더 패드는 납땜성 기준으로, 골드 핑거는 접촉 수명과 내마모 기준으로 평가합니다.

· 세정과 후가공 관리: 약액 잔류, 스크래치와 변색을 줄이도록 세정, 외형 가공과 베벨 공정을 연계합니다.

영역별 검사를 요청합니다

복합 마감 보드는 한 지점의 두께 측정이나 외관 검사만으로 전체 품질을 판단하기 어렵습니다. PCBgogo에 검사 조건을 전달할 때는 ENIG 영역과 골드 핑거 영역을 분리해 확인하도록 요청하는 것이 좋습니다.

· X선 형광 분석(XRF): ENIG와 하드 골드 영역의 금 및 니켈 두께를 지정 위치에서 각각 측정합니다.

· 외관 검사: 자동 광학 검사(AOI)와 육안 확인으로 경계부 오버도금, 누락, 변색, 스크래치와 잔류물을 확인합니다.

· 기능별 검증: 골드 핑거는 접착력, 접촉 저항과 필요 시 마모 성능을 확인하고, 일반 패드는 납땜성을 검증합니다.

· 이상 발생 시 추적: 어느 영역, 측정 위치와 로트에서 기준을 벗어났는지 기록하고 재검 범위를 합의합니다.

관련 기준 확인

베벨, 접점 배치와 하드 골드 설계 조건은 PCBgogo 골드 핑거 PCB 설계 및 제작 가이드에서 확인할 수 있습니다.

ENIG를 포함한 납땜용 마감의 특징과 선택 기준은 PCBgogo PCB 표면처리 종류 및 비교에서 확인할 수 있습니다. 최종 주문 가능 범위와 공정 흐름은 보드 구조, 도금 영역, 두께, 수량과 검사 요구를 반영한 견적 및 엔지니어 검토 결과가 우선합니다.

단일 표면처리보다 복합 표면처리는 영역 분리, 도금 두께와 후가공의 연계 관리가 더 중요합니다. PCBgogo에 주문할 때 혼합 마감 요구를 처음부터 명확히 제출하면 DFM 사전 검토에서 공정 충돌을 확인하고, 영역별 공정 관리와 검사 계획을 제작 전에 합의할 수 있습니다.

자주 묻는 질문

하드 골드와 ENIG 중 어느 쪽이 더 비싼가요?

일반적으로 선택적 하드 골드는 금 두께와 추가 패널 공정 때문에 비용이 높습니다. 그러나 실제 차이는 적용 면적, 두께, 수량과 검사 요구에 따라 달라집니다.

골드 핑거에 ENIG를 사용할 수 있나요?

삽입 횟수가 매우 적은 접점에서는 검토할 수 있지만, 반복 마찰이 있는 카드 엣지 커넥터에는 보통 하드 골드가 더 적합합니다.

하드 골드를 솔더 패드에 적용해도 되나요?

기술적으로 가능한 경우가 있어도 일반적인 선택은 아닙니다. 두꺼운 금은 솔더 접합 신뢰성 관리가 복잡해질 수 있으므로 납땜 영역은 ENIG 같은 솔더용 표면처리를 우선 검토합니다.

금 두께는 높을수록 항상 좋은가요?

아닙니다. 목표 수명 이상으로 두껍게 지정하면 비용만 증가할 수 있고 공정·치수 관리가 어려워집니다. 또한 불필요하게 두꺼운 하드골드가 솔더 패드에 적용될 경우 납땜성 저하의 위험도 발생하므로 용도에 맞게 정의해야 합니다.

ENIG의 금층도 마모에 강한가요?

ENIG 금층은 니켈 산화를 막는 얇은 보호층이며 반복 마찰을 위한 내마모 도금이 아닙니다.

중국 제조사 견적은 무엇을 기준으로 비교해야 하나요?

도금 영역, 금과 니켈 두께, 최소값 정의, XRF 측정 계획, 검사 성적서와 수량 조건을 동일하게 맞춘 뒤 총가격을 비교해야 합니다.

결론

하드 골드와 ENIG의 차이는 품질 등급의 높고 낮음이 아니라 기능의 차이입니다. 반복 접촉과 마모가 핵심이면 하드 골드, 평탄한 납땜 패드와 미세 피치 조립이 핵심이면 ENIG가 적합합니다. 한 보드에 두 요구가 공존하면 선택적 하드 골드와 ENIG를 조합하고, 도금 영역, 두께, 측정 방법과 합격 기준을 도면과 발주서에 명확히 적어야 합니다. 특히 중국산 하드 골드 PCB를 비교할 때는 단가보다 동일 사양과 검증 가능한 검사 기록을 먼저 확인해야 합니다.
