사람 머리카락보다 얇은 PCB 홀: 레이저 드릴링이 10층 기판을 정밀하게 뚫는 방법

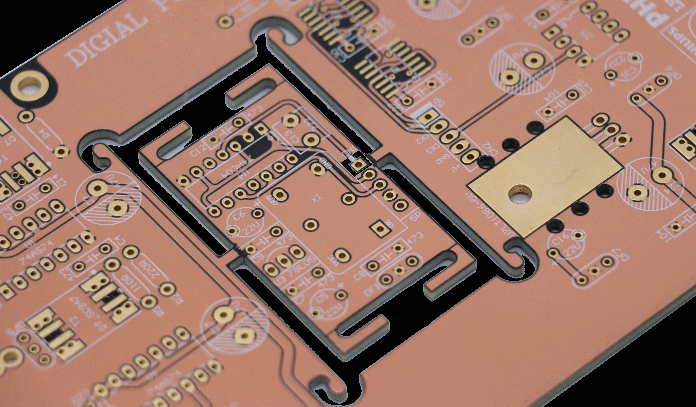

인쇄회로기판(PCB)의 세계에서 홀을 뚫는 것은 도시에 고가도로를 건설하여 서로 다른 층의 회로를 연결하는 것과 같습니다. 과거에는 이 작업을 전통적인 기계식 드릴에 의존했습니다. 하지만 전자기기가 더욱 소형화되고 지능화되면서 집적도 요구사항이 높아졌고, 전통적인 드릴링 기술로는 더 이상 따라갈 수 없게 되었습니다. 여기서 등장한 것이 더욱 첨단적이고 "정밀한" 도구인 레이저 드릴링입니다.

사람 머리카락의 지름은 약 0.08 mm입니다. PCB에 사용되는 마이크로 비아는 0.1 mm 이하까지 얇아질 수 있습니다. 기계식 드릴로 이 수준의 정밀도를 달성하는 것은 거의 불가능합니다. 그렇다면 레이저 기술은 이 도전을 어떻게 해결할까요?

"무식한 힘"에서 "정밀함"으로: 기계식 드릴 vs 레이저 드릴링

전통적인 기계식 드릴링은 미니 전동 드릴을 사용하여 고속 회전하는 드릴 비트로 PCB에 강제적으로 홀을 "파내는" 방식입니다. 이 방식은 직관적이지만 몇 가지 치명적인 단점이 있습니다.

· 홀 직경 한계: 기계식 드릴 비트는 물리적 한계가 있어 극도로 작은 비트 제작이 어렵습니다. 비트가 너무 작으면 파손되기 쉬워 양산이 불가능합니다.

· 드릴링 품질: 드릴링 과정에서 버와 찌꺼기가 발생하여 홀벽을 손상시키고 후속 도금 및 연결 품질에 영향을 줄 수 있습니다.

· 층 수 한계: 다층 기판, 특히 고층 수의 HDI 고밀도 기판에서 기계식 드릴링의 효율과 정밀도를 보장하기 어렵습니다.

반면, 레이저 드릴링은 전혀 다른 이야기입니다. 고에너지 레이저 빔을 이용하여 비접촉 방식으로 PCB 소재를 "어블레이션"하고, 소재를 순간적으로 기화시켜 정밀한 마이크로 비아를 형성합니다. 이 "빛의 속도" 드릴링 방식은 혁신적인 장점을 제공합니다.

· 극한 정밀도: 레이저 빔을 매우 작은 스팟으로 집중시킬 수 있어, 직경 0.15 mm 미만의 마이크로 비아를 쉽게 형성할 수 있으며 고밀도 상호연결(HDI) 기판의 엄격한 요구사항을 충족합니다.

· 비접촉 가공: 레이저 드릴링은 기계적 응력을 발생시키지 않아 기판 소재의 물리적 손상을 방지합니다. 홀벽이 매끄럽고 홀 직경의 일관성이 매우 높습니다.

· 블라인드 비아 및 매립 비아: 레이저 드릴링은 드릴링 깊이를 정밀하게 제어할 수 있어 블라인드 비아(Blind Via)와 매립 비아(Buried Via)를 형성할 수 있습니다. 블라인드 비아는 외층과 내층을 연결하고, 매립 비아는 두 개의 내층을 연결합니다. 이러한 유형의 비아는 PCB 표면 공간을 크게 절약하여 부품 실장을 위한 여유를 제공합니다. 이는 고밀도 설계에 없어서는 안 될 기술입니다.

마이크로 비아가 왜 그렇게 중요할까요?

왜 이렇게 작은 홀이 필요한지, 그것이 회로 기판의 성능에 어떤 영향을 미치는지 궁금할 것입니다.

오늘날의 고속 전자 시대에서 PCB는 더 이상 단순한 부품 담체가 아니라 고속 신호 전송을 위한 "고속도로"입니다. 신호는 임피던스와 크로스토크등의 요인에 영향을 받습니다. 홀이 작을수록 기생 커패시턴스와 인덕턴스가 작아져 신호 무결성에 미치는 영향이 줄어듭니다.

특히 5G 통신, AI, 클라우드 컴퓨팅 분야의 고속, 고주파 회로에서 마이크로 비아와 블라인드 비아의 사용은 매우 중요합니다. 이들은 신호 경로를 단축하고 신호 손실과 지연을 줄이며 데이터 전송의 안정성과 신뢰성을 보장합니다. 마치 고속도로에 더 짧고 직접적인 터널을 건설하여 교통 효율을 크게 향상시키는 것과 같습니다.

기술 최전선과 PCBgogo의 다짐

오늘날 레이저 드릴링 기술은 계속 발전하고 있습니다. 초기의 이산화탄소(CO2) 레이저에서 자외선(UV) 레이저, 그리고 현재의 더욱 첨단적인 초단펄스 레이저(피코초, 펨토초)에 이르기까지, 정밀도와 효율은 끊임없이 새로운 한계를 경신하고 있습니다.

업계의 일원으로서 PCBgogo 는 레이저 드릴링 기술의 중요성을 잘 알고 있습니다. 우리는 드릴링 파라미터 설정부터 홀벽의 전기 도금 처리까지 모든 단계를 정밀하게 제어하여 최고 품질을 보장합니다. 우리는 이러한 핵심 기술을 마스터하고 지속적으로 개선함으로써 고객에게 가장 첨단적이고 신뢰할 수 있는 PCB 제품을 제공하고, 고객의 혁신적인 꿈을 현실로 바꾸는 데 도움을 드릴 수 있다고 믿습니다. 앞으로도 우리는 더욱 정밀한 가공 기술을 탐구하고, PCB 제조의 한계를 넓히며, 전자 세계의 모든 도약에 우리의 힘을 보태겠습니다.
