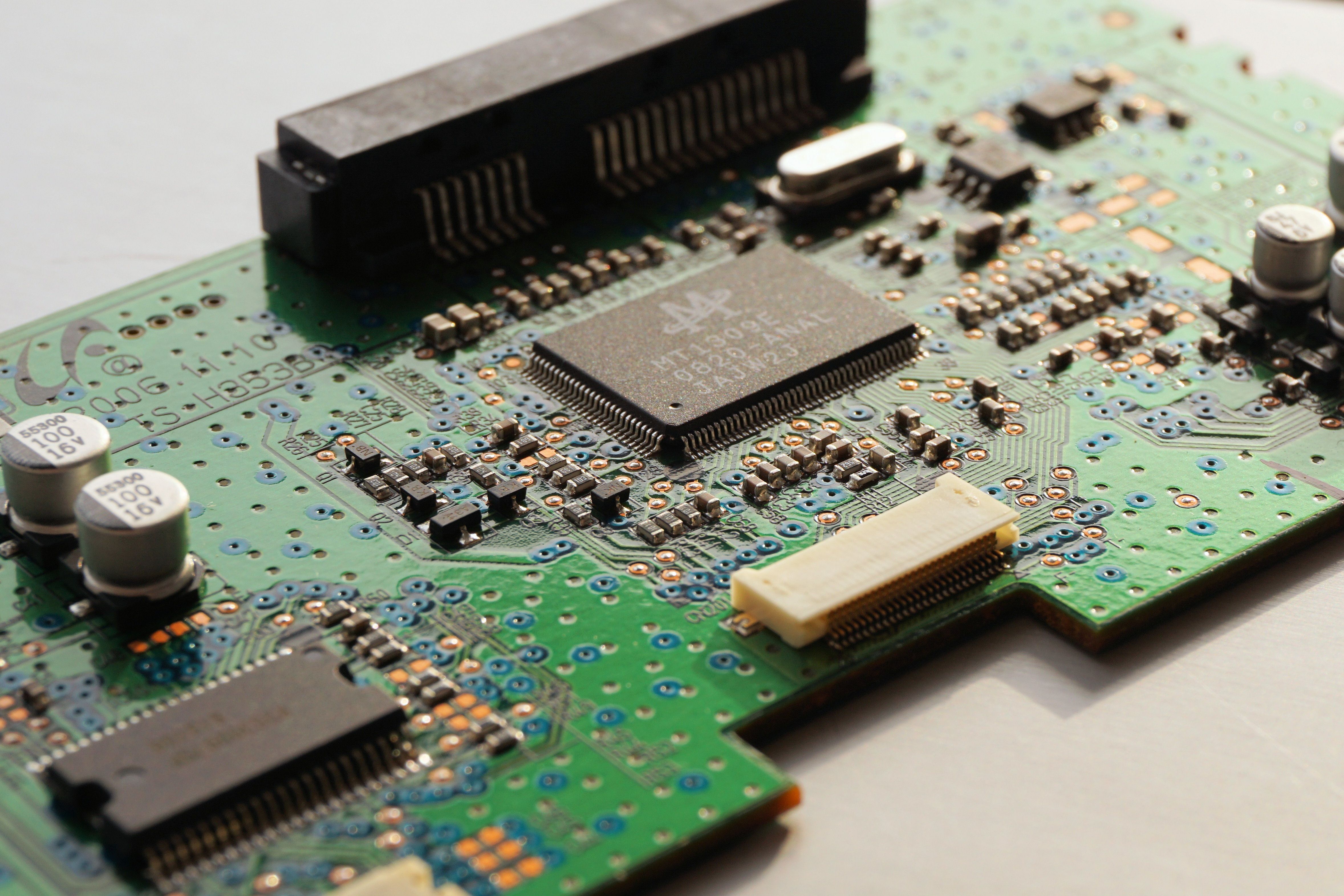

PCB 레이어 완전 가이드: 레이어 종류, 스택업 및 적층 수량 선택

인쇄회로기판(PCB)은 스마트폰, 노트북부터 의료 기기, 산업 장비에 이르기까지 거의 모든 전자기기의 핵심 기반입니다. 모든 PCB의 핵심은 레이어 스택업 구조로, 도전성 동박, 절연 기재, 솔더 마스크, 실크 레이어가 정밀하게 압착되어 전기 신호가 설계된 경로를 따라 안정적으로 전달되도록 합니다.

PCB 레이어에 대한 이해는 설계 엔지니어, 구매 담당자, 전자공학 입문자 모두 필수적입니다. 본 가이드에서는 각 레이어의 역할, 단면/양면/다층 기판의 차이, 프로젝트에 적합한 적층 수량을 결정하는 방법을 전부 설명합니다.

PCB 레이어란 무엇인가?

PCB 레이어는 완전한 기판으로 압착되는 도전성 및 비도전성 개별 시트를 의미합니다. 각 레이어는 독립적인 역할을 수행하는데, 일부는 신호·전원을 전달하고 나머지는 절연, 기계적 지지, 보호 기능을 담당합니다.

기판 총 적층 수량은 배선 복잡도, 제조 단가, 전기 성능에 직접적인 영향을 미칩니다. 간단한 소비자 전자제품은 1~2층을 사용하지만 고성능 연산 기판, RF 장비는 16층 이상이 적용되기도 합니다.

PCB의 4가지 기본 레이어와 각 역할

단면·다층 기판 상관없이 모두 4가지 기본 레이어로 구성되며 각 기능은 다음과 같습니다.

1. 기재 코어 레이어

기재는 PCB의 기초 베이스로 비도전성 소재이며 기계적 강성과 전기 절연성을 제공합니다. 가장 널리 사용되는 소재는 FR-4 유리섬유 에폭시 적층판으로 전기 성능, 열안정성, 비용 효율의 균형이 좋습니다. 고주파 RF 설계의 경우 로저스, PTFE 기반 저유전율 특수 기재를 사용합니다.

2. 동박 레이어

동박은 PCB의 전기 전달 통로로 얇은 동박 시트를 기재에 압착한 후 포토리소그래피 에칭으로 불필요한 동을 제거하여 배선, 패드, 동 영역을 형성합니다. 동박 두께 단위는 온스/평방피트이며 일반 기판은 1oz 동(약35μm), 고전력 통전 기판은 2oz 이상 후동을 사용합니다. 동박 레이어는 두 종류로 분류합니다. 신호층: 부품 간 데이터·제어 신호 전달 전원/접지 평면: 전압 분배, 안정적인 기준 전압 제공 및 전자기 간섭(EMI) 차폐 기능 수행

3. 솔더 마스크 레이어

솔더 마스크는 외층 동박 위에 도포되는 고분자 보호 잉크로 두 가지 핵심 역할을 수행합니다. 첫째, 어셈블리 리플로우 과정에서 솔더 브릿지 단락을 방지하고, 둘째 동박 산화 및 환경 부식을 차단합니다. 시중 PCB의 대표적인 녹색 외관은 솔더 마스크에서 나오며 파란색, 붉은색, 검은색, 흰색 잉크도 일반 옵션으로 제공됩니다.

4. 실크 인쇄 레이어

실크 레이어는 솔더 마스크 최외각에 인쇄되는 최상층으로 사람이 식별 가능한 정보가 기록됩니다. 부품 번호(R1, C3, U5), 극성 마크, 업체 로고, 기판 리비전 번호 등이 포함됩니다. 실크는 전기 성능에 영향을 주지 않지만 SMT 조립 정확도와 현장 수리에 매우 중요합니다.

동박 수량별 PCB 분류 비교표

동박 적층 수량이 기판 분류의 핵심 기준입니다.

단면 PCB (단면 기판)

기재 한쪽 면에만 동박이 형성되며 모든 부품과 배선은 동박 동일면에 실장합니다. 구조가 간단하고 제조 비용이 최저로, 부품 밀도가 낮은 간단 회로에 최적화됩니다. 기본 LED 드라이버, 전원 어댑터, 리모컨, 간단한 센서 모듈 등에 사용합니다.

주요 제약 조건: 모든 배선을 한 평면에 배치해야 하며 비아로 교차할 수 없어 복잡한 신호 배선이 어렵고 단순 회로 토폴로지만 구현 가능합니다.

양면 PCB (양면 기판)

기판 앞뒷면 모두 동박이 형성되며 두 레이어는 드릴 후 도금된 비아로 전기 연결합니다. 단면 기판 대비 배선 자유도와 부품 밀도가 크게 향상되며 단가는 약간만 상승합니다. 양면 PCB는 소비자·산업 전자에서 가장 많이 사용되는 타입으로 비용, 성능, 양산 적합성의 균형이 좋으며 아두이노류 마이크로컨트롤러, 모터 드라이버, 중간 복잡도 전원 회로에 활용합니다.

4층 PCB

탑·바텀 동박 사이에 내층 두 개를 추가하는 구조로 표준 4층 스택업은 내층을 전원 평면과 접지 평면으로 할당하고 외층은 신호 배선에 사용합니다. 이 구조의 장점은 전원 공급이 깔끔하고 EMI가 감소하며 신호 무결성과 방열 성능이 개선됩니다. 4층 PCB는 고속 디지털 신호, 마이크로프로세서, FPGA, 아날로그+디지털 혼성 신호 설계의 표준 선택입니다. 완전한 접지 평면은 신호 리턴 경로 역할을 수행하며 양면 기판으로는 구현 불가능한 차폐 효과를 제공합니다.

다층 PCB (6층 이상)

6개 이상의 동박 레이어로 구성되며 신호층과 전원·접지 평면이 교차 배치됩니다. 적층 수량이 늘어날수록 배선 통로가 확보되고 임피던스 제어 정밀도가 높아지며 고속 디지털, 아날로그, RF 신호 간 간섭 차단 효과가 향상됩니다. 서버 메인보드, 통신 인프라, 자동차 ADAS 자율주행 시스템, 의료 영상 장비 등 복잡한 설계에 사용하며 단점은 압착 공정이 늘어나 납기와 제조 단가가 상승합니다.

PCB 스택업(적층 구조)이 중요한 이유

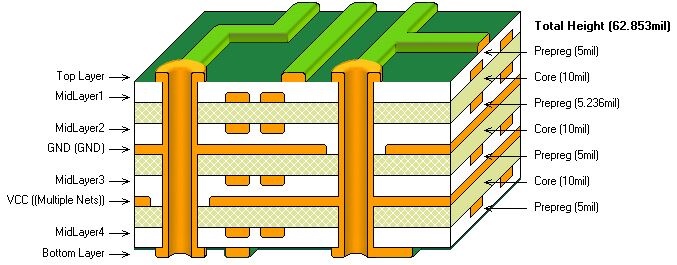

스택업은 다층 기판의 코어, 프리프레그, 동박 전체 배열 순서를 의미합니다. 적절한 스택업은 설계 마무리 단계가 아닌 PCB 초기 핵심 설계 항목으로 신호 무결성, 전원 무결성, 임피던스 제어, EMC 전자기 적합성에 모두 영향을 미칩니다. 우수한 스택업 설계 4가지 핵심 원칙:

1. 대칭 압착: 기판 중심축을 기준으로 위아래 대칭 배치하여 압착 후 기판 휨 현상 방지

2. 기준 평면 연계: 모든 고속 신호층은 인접한 완전 접지/전원 동박 평면과 배치하여 임피던스 정밀 제어 및 크로스토크 감소

3. 전원-접지 평면 쌍 구성: 전원층과 접지층을 인접하게 배치하여 저인덕턴스 전원 네트워크 형성

4. 레이어 페어 규칙: 신호층은 기준 평면에 인접하게 배치하며 유전체 두께가 배선 임피던스를 결정

 프로젝트에 적합한 PCB 층 수 결정 방법

층 수 선택은 PCB 설계 초기 가장 중요한 의사결정 중 하나로 정답은 없으며 아래 5가지 요소를 종합 평가해야 합니다.

1. 부품 밀도: 부품 개수가 많고 간격이 좁을수록 더 많은 배선 층이 필요

2. 신호 종류: USB3.0, PCIe, DDR 등 고속 신호는 임피던스 제어가 필수로 최소 4층 이상 사용

3. 전원 요구사항: 다중 전압 출력 설계는 독립 전원 평면을 권장

4. EMI 전자기 규격 준수: FCC, CE 등 인증 통과가 필요한 제품은 4층 이상 완전 접지 스택업 추천

5. 예산 제약: 층 수가 많아질수록 단가 상승하므로 배선 난이도, 전기 성능과 제조 비용을 균형 맞추기

일반 선택 기준 참고:

간단한 저주파 회로: 1~2층

마이크로컨트롤러 기반 일반 회로: 2~4층

고속 혼성 신호 회로: 4~8층

RF, 서버, 항공 복잡 장비: 10층 이상

결론

기재, 동박, 솔더 마스크, 실크 각 레이어는 현대 전자기기의 기본 구성 요소입니다. 간단 LED용 단면 기판부터 고급 네트워크 스위치 16층 보드까지 모든 레이어는 고유한 역할을 수행하여 기기의 안정적인 동작을 보장합니다. PCB 각 레이어의 종류, 스택업 구성, 층 선택 기준을 이해하는 것은 하드웨어·제품 엔지니어의 핵심 역량입니다. 비용 최적화된 양면 설계든 고성능 복잡 다층 스택업이든 적절한 레이어 계획은 성공적인 PCB 프로젝트의 기초입니다.
