2026년 최고의 마이크로컨트롤러: 유형, PCB 설계 및 레이아웃

단순한 온도 조절기부터 고급 산업용 컨트롤러까지 모든 스마트 기기는 입력을 처리하고 명령을 실행하며 출력을 제어하기 위해 마이크로컨트롤러에 의존합니다. 현대의 마이크로컨트롤러는 매우 강력하지만, 그 성능은 PCB에 어떻게 통합되는지에 크게 좌우됩니다.

잘 설계된 마이크로컨트롤러 PCB는 신뢰성을 향상시키고, 전자파 간섭을 줄이며, 제조를 간소화할 수 있습니다. 이 가이드는 가장 일반적인 마이크로컨트롤러 유형, PCB 설계에서의 활용 방법, 그리고 엔지니어가 안정적이고 양산 준비가 완료된 시스템을 구축하는 데 도움이 되는 레이아웃 관행을 설명합니다.

마이크로컨트롤러란 무엇인가?

마이크로컨트롤러는 프로세서 코어, 메모리 및 입출력 주변장치를 단일 칩에 결합한 소형 집적 회로입니다. 범용 프로세서와 달리 마이크로컨트롤러는 임베디드 시스템 내에서 특정 제어 작업을 수행하도록 설계되었습니다.

 일반적인 마이크로컨트롤러는 다음을 포함합니다:

• CPU 코어

• 플래시 메모리

• RAM

• GPIO 핀

• 타이머 및 카운터

• UART, SPI, I2C, USB 또는 CAN과 같은 통신 인터페이스

• 아날로그-디지털 변환기 (ADC)

이러한 모든 기능이 하나의 장치에 통합되어 있기 때문에 마이크로컨트롤러는 전자 제품 제어를 위한 비용 효율적인 솔루션을 제공합니다.

마이크로컨트롤러 유형

마이크로컨트롤러는 아키텍처, 워드 크기 및 응용 분야 요구사항에 따라 분류할 수 있습니다.

1. 8비트 마이크로컨트롤러

이 장치는 비용과 전력 소비가 주요 관심사인 단순 제어 응용 분야에 일반적으로 사용됩니다.

예시:

• ATmega328P

• PIC16 시리즈

• 8051 파생 제품

일반적인 응용 분야:

• 가전제품

• 기초 자동화

• 소비자 가전

2. 16비트 마이크로컨트롤러

16비트 MCU는 낮은 전력 소비를 유지하면서 향상된 처리 능력을 제공합니다.

예시:

• MSP430 시리즈

• PIC24 시리즈

일반적인 응용 분야:

• 의료 기기

• 에너지 모니터링 시스템

• 산업용 제어

3. 32비트 마이크로컨트롤러

현대 임베디드 제품은 성능과 주변장치 통합으로 인해 32비트 장치를 점점 더 많이 사용하고 있습니다.

예시:

· STM32 시리즈

· ESP32

· NXP LPC 시리즈

· SAM 시리즈

일반적인 응용 분야:

· IoT 기기

· 자동차 전자제품

· 로봇공학

· 산업용 자동화

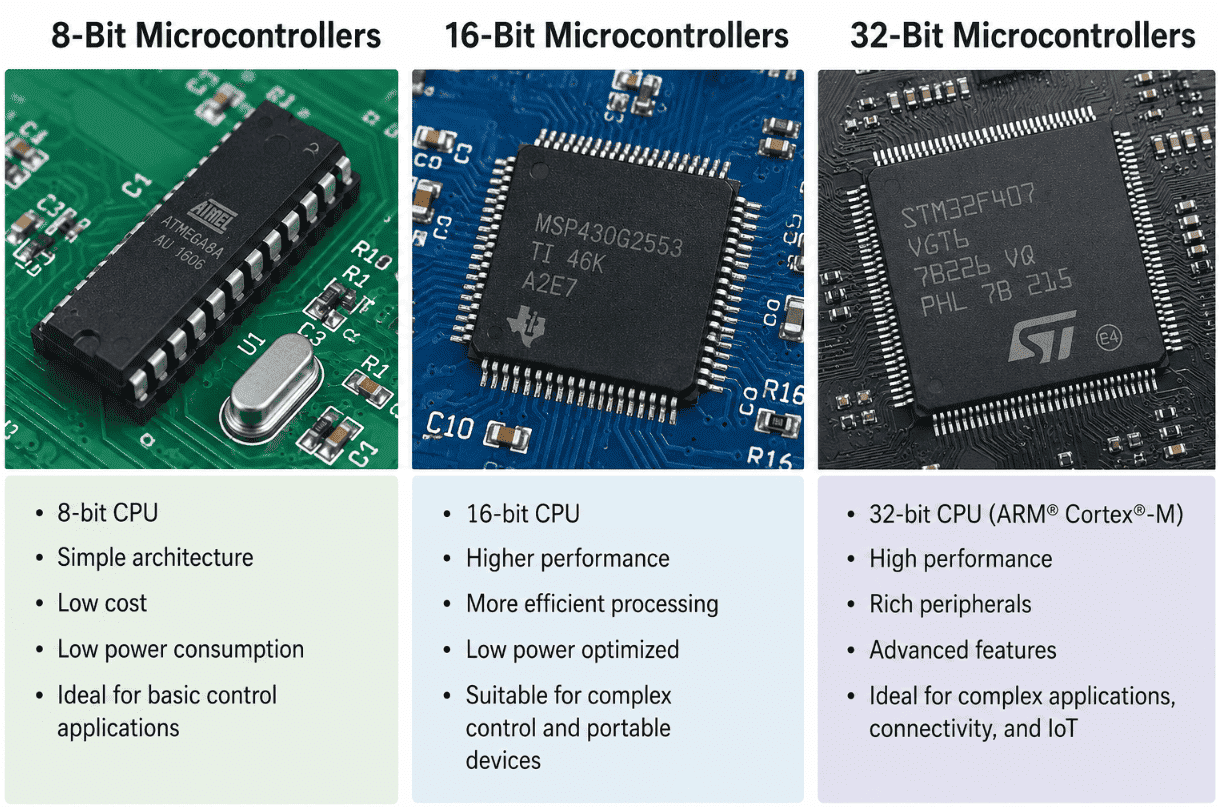

아래 표는 8비트, 16비트 및 32비트 마이크로컨트롤러를 성능, 비용 및 일반적인 응용 분야 측면에서 빠르게 비교합니다.

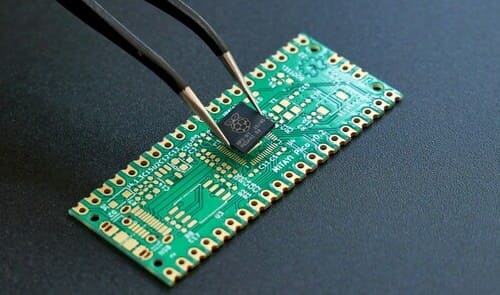

마이크로컨트롤러가 PCB에서 작동하는 방식

시스템 내에서 MCU의 역할을 이해하면 PCB 설계 결정이 더 쉬워집니다.

마이크로컨트롤러(MCU)는 PCB의 두뇌 역할을 하며, 센서로부터 데이터를 수집하고, 프로그래밍된 명령을 실행하며, 디스플레이, 모터, 계전기 및 통신 모듈과 같은 출력을 제어합니다.

일반적인 기판에서 MCU는 여러 하위 시스템을 연결하고 조정합니다:

• 전원 관리 회로

• 센서 및 데이터 수집 장치

• 통신 인터페이스 (UART, SPI, I2C, CAN, 이더넷)

• 외부 메모리

• 휴먼-머신 인터페이스 (버튼, 디스플레이, LED)

모든 하위 시스템이 MCU에 의존하기 때문에 안정적인 동작, 신호 무결성 및 장기 신뢰성을 위해 적절한 PCB 설계가 필수적입니다.

마이크로컨트롤러 PCB 설계 워크플로우

올바른 MCU를 선택하는 것은 첫 번째 단계일 뿐입니다. 성공적인 프로젝트는 구조화된 설계 프로세스를 따릅니다.

1단계: 시스템 요구사항 정의

다음을 결정하세요:

1. 처리 요구사항

2. 메모리 요구사항

3. 전력 예산

4. 통신 인터페이스

5. 작동 환경

이러한 요구사항은 적합한 마이크로컨트롤러 목록을 좁혀줍니다.

2단계: 회로도 작성

회로도에는 다음이 포함되어야 합니다:

1. 전원 공급 회로

2. 클록 소스

3. 리셋 회로

4. 프로그래밍 인터페이스

5. 통신 주변장치

이 단계에서 엔지니어는 레이아웃으로 넘어가기 전에 모든 제조업체 권장사항을 확인해야 합니다.

3단계: 부품 배치 계획

부품 배치는 마이크로컨트롤러 PCB 설계에서 가장 중요한 단계 중 하나입니다:

1. 디커플링 커패시터를 전원 핀에 가깝게 배치

2. 발진기 핀 근처에 크리스탈 배치

3. 고속 인터페이스를 노이즈가 많은 전원 회로에서 멀리 배치

4. 가능한 경우 기판 가장자리를 따라 커넥터 배치

좋은 배치는 라우팅 문제가 발생하기 전에 제거하는 경우가 많습니다.

4단계: 중요 신호 라우팅

배치가 완료되면 라우팅을 시작할 수 있습니다.

다음에 우선순위를 두어야 합니다:

1. 클록 신호

2. 고속 인터페이스

3. 아날로그 트레이스

4. 전원 분배

짧은 신호 경로를 유지하면 신호 무결성과 EMC 성능이 모두 향상됩니다.

마이크로컨트롤러 PCB 레이아웃 모범 사례

회로도가 완료되면 관심은 마이크로컨트롤러 PCB 레이아웃으로 전환됩니다.

디커플링 커패시터를 가깝게 배치

각 전원 핀에는 MCU 패키지에 최대한 가깝게 배치된 전용 바이패스 커패시터가 있어야 합니다.

이를 통해 과도 전압 변동을 최소화하고 안정적인 동작을 유지하는 데 도움이 됩니다.

연속 접지면 생성

견고한 접지면은 노이즈를 줄이고 신호에 대한 저임피던스 리턴 경로를 제공합니다.

접지면 단절은 원치 않는 EMI 문제와 신호 무결성 문제를 초래할 수 있습니다.

아날로그 및 디지털 영역 분리

혼성 신호 설계에는 종종 민감한 아날로그 회로가 포함됩니다.

아날로그 회로를 노이즈가 많은 디지털 트레이스에서 멀리 유지하면 측정 정확도가 향상되고 간섭이 줄어듭니다.

클록 트레이스 길이 최소화

클록 신호는 상당한 전자파 방출을 발생시킵니다.

짧은 트레이스 길이는 EMI를 줄이고 신호 품질을 개선하는 데 도움이 됩니다.

제조 가능성 설계

엔지니어는 때로 전기적 성능에만 집중하고 제조 요구사항을 간과하기도 합니다.

제조 가능한 레이아웃에는 다음이 포함되어야 합니다:

• 적절한 부품 간격

• 적절한 솔더 마스크 클리어런스

• 디버깅용 테스트 포인트

• 일관된 트레이스 폭

이러한 고려사항은 조립과 테스트를 간소화합니다.

일반적인 마이크로컨트롤러 PCB 설계 실수

많은 프로토타입 실패는 몇 가지 일반적인 레이아웃 오류로 거슬러 올라갈 수 있습니다:

이러한 문제를 초기에 방지하면 디버깅 시간을 크게 줄일 수 있습니다.

제조 전 설계 체크리스트

생산을 위해 설계를 출시하기 전에 다음 확인을 수행하세요.

• 전원 레일이 MCU 요구사항을 충족하는지 확인

• 디커플링 커패시터가 올바르게 배치되었는지 확인

• 크리스탈 배치 및 라우팅이 권장사항을 따르는지 확인

• 접지면이 연속적으로 유지되는지 확인

• 설계 규칙 검사(DRC)가 성공적으로 통과되었는지 확인

• 프로그래밍 및 디버깅 인터페이스에 접근 가능한지 확인

• 열 성능이 평가되었는지 확인

• 제조 클리어런스가 제작 요구사항을 충족하는지 확인

이 체크리스트를 완료하면 프로토타입 실패를 크게 줄일 수 있습니다.

마이크로컨트롤러 PCB 설계가 검토를 통과하면 다음 단계는 제조입니다. PCBgogo는 PCB 제조 및 조립 서비스를 제공하므로 동일한 제조 파일 세트를 사용하여 설계 검증에서 프로토타입 생산으로 편리하게 넘어갈 수 있습니다.

자주 묻는 질문

마이크로컨트롤러란 무엇인가요?

마이크로컨트롤러는 프로세서, 메모리 및 주변장치를 단일 칩에 결합한 집적 회로입니다. 임베디드 시스템 내에서 특정 기능을 제어하도록 설계되었습니다.

마이크로컨트롤러의 주요 유형은 무엇인가요?

가장 일반적인 범주는 8비트, 16비트 및 32비트 마이크로컨트롤러입니다. 각각은 다양한 수준의 처리 성능과 복잡성을 제공합니다.

마이크로컨트롤러 PCB 레이아웃이 중요한 이유는 무엇인가요?

PCB 레이아웃은 신호 무결성, EMI 성능, 열적 거동 및 전체적인 신뢰성에 영향을 미칩니다. 강력한 MCU라도 잘못 설계된 기판에서는 성능이 저하될 수 있습니다.

초보자에게 가장 적합한 마이크로컨트롤러는 무엇인가요?

초보자에게 인기 있는 옵션으로는 ATmega328P, ESP32 및 STM32 개발 보드가 있으며, 이는 큰 커뮤니티와 방대한 문서 덕분입니다.

디커플링 커패시터는 마이크로컨트롤러에 얼마나 가깝게 배치해야 하나요?

MCU 전원 핀에 최대한 가깝게 배치해야 합니다. 짧은 연결은 노이즈를 줄이고 전원 안정성을 향상시킵니다.

결론

마이크로컨트롤러는 현대 전자 제품의 두뇌 역할을 하지만, 안정적인 성능을 달성하려면 올바른 칩을 선택하는 것 이상이 필요합니다. 다양한 유형의 마이크로컨트롤러를 이해하고 검증된 마이크로컨트롤러 PCB 레이아웃 관행을 따름으로써, 엔지니어는 프로토타입부터 생산까지 안정적으로 작동하는 설계를 만들 수 있습니다.
