PCB 마우스 바이트 방식과 V컷 디패널링 방식 중 어떤 것을 선택해야 할까요?

V컷은 직선형 PCB 및 대량 생산에 적합하며, 빠르고 깔끔한 분리가 가능합니다. 마우스바이트는 불규칙한 모양, 두꺼운 기판 또는 모서리에 민감한 부품에 더 적합하며, 패널 분리 시 발생하는 기계적 스트레스를 줄여줍니다. 많은 경우, 두 가지 방법을 결합한 하이브리드 방식이 효율성과 신뢰성의 최적 균형을 제공합니다.

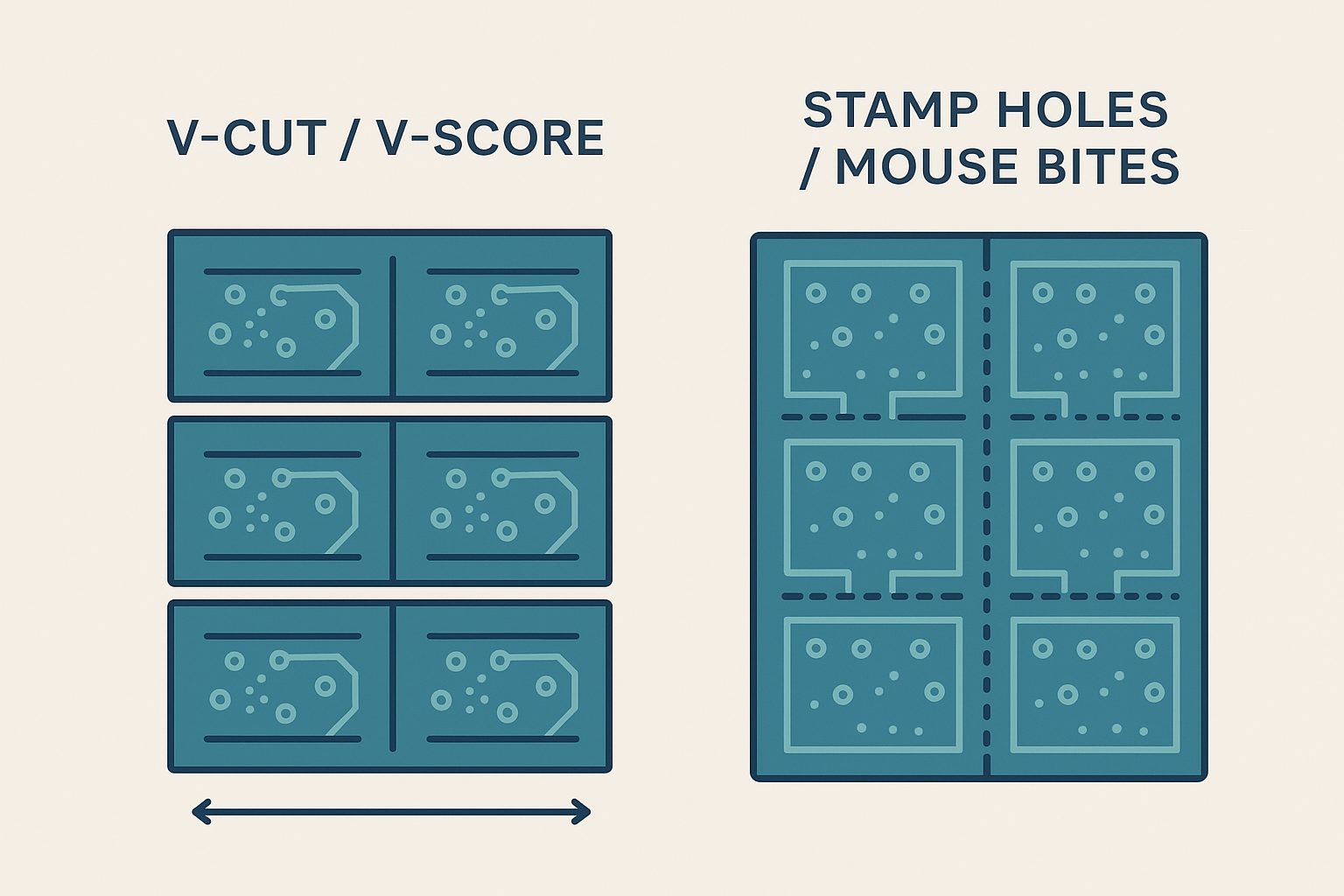

작동 원리 이해: 마우스 바이트 vs. V컷

PCB 제조에서 패널화는 조립을 간소화하기 위해 여러 개의 보드를 하나의 큰 시트에 묶는 공정입니다. 디패널링, 즉 이러한 보드를 분리하는 작업에는 기판에 미리 정의된 기계적 약점이 필요합니다.

쥐가 물었던 자국 (도장 구멍)

마우스 바이트 또는 스탬프 홀은 PCB의 브레이크아웃 탭에 촘촘하게 뚫린 작은 구멍들입니다. PCB 외곽선은 대부분 CNC 비트를 사용하여 가공되므로, 패널에 보드를 고정하는 부분은 이러한 구멍 뚫린 탭으로만 구성됩니다. 탭을 부러뜨리면 가장자리에 유리 섬유가 약간 튀어나와 마치 "물린 자국"처럼 보이는데, 매끄러운 가장자리를 만들려면 추가적인 샌딩 작업이 필요할 수 있습니다.

V컷(V자형 스코어링)

V-스코어링은 PCB의 상단과 하단에 삼각형 홈을 파내고 중앙에 얇은 재질(일명 "웹")을 남기는 공정입니다. 일반적으로 표준 1.6mm 기판의 경우, V-스코어링은 각 측면에서 두께의 약 1/3을 제거하여 약 0.5mm에서 0.6mm의 두께를 남깁니다. 이렇게 하면 기판을 수동으로 또는 특수 원형 블레이드 디패널러를 사용하여 쉽게 분리할 수 있습니다.

주요 차이점: V컷 vs. 마우스 바이트

V컷, 마우스 바이트 또는 하이브리드 방법을 언제 사용해야 할까요?

적절한 방법을 선택하는 것은 기계적 위험과 생산 처리량 사이의 균형을 맞추는 문제입니다.

V컷은 언제 사용해야 할까요?

V-스코어링은 효율성 평가를 위한 업계 표준입니다 . 다음과 같은 경우에 이상적인 선택입니다.

• PCB는 직사각형 또는 정사각형입니다. 따라서 스코어링 블레이드는 패널 전체를 가로질러 연속적인 직선으로 이동해야 합니다.

• 대량 생산 능력이 요구됩니다. V-스코어링은 CNC 라우팅보다 훨씬 빠릅니다.

• 부품 간격이 적절합니다. 보드 가장자리와 가장 가까운 SMT 부품(특히 균열이 발생하기 쉬운 세라믹 커패시터) 사이에 최소 1.0mm의 공간이 있어야 합니다.

• 절단면의 미관은 중요합니다. 탭 자국이 남지 않는 매끄럽고 전문적인 절단면이 필요합니다.

쥐약은 언제 사용해야 할까요?

쥐 물림은 "수술적" 선택 사항입니다. 다음과 같은 경우 필수적입니다.

• 불규칙한 모양: 도마에 둥근 모서리, 원형 홈 또는 L자형 돌출부가 있는 경우 V자형 절단 날은 윤곽을 따라 절단할 수 없습니다.

• 돌출 부품: USB-C 또는 오디오 잭과 같이 PCB 가장자리를 돌출하는 커넥터는 V컷 블레이드로 절단됩니다. 탭을 사용하면 라우터가 이러한 부품을 피해 이동할 수 있습니다.

• 보드 두께는 중요한 문제입니다. 매우 얇은 보드(0.8mm 미만)는 V자형 절단 시 조기에 파손될 수 있으며, 매우 두꺼운 보드(2.0mm 이상)는 부러뜨리는 데 너무 많은 힘이 필요하여 내부 박리 위험이 있습니다.

• 높은 신뢰성이 요구되는 분야: 항공우주 또는 의료 분야에서는 V자형 절단면의 세로 방향 응력보다 마우스 물림 탭의 국소 응력이 선호되는 경우가 많습니다.

하이브리드 시스템을 도입해야 할 때는 언제일까요?

최신 고밀도 패널은 종종 하이브리드 방식을 사용합니다 . 이 방식은 SMT 리플로우 공정 중 강성을 유지하기 위해 패널의 길고 평행한 가장자리에는 V컷을 사용하고, 짧은 가장자리나 복잡한 커넥터가 있는 영역에는 마우스바이트를 사용하는 것입니다.

하이브리드 설계는 오븐에서 패널이 처지는 현상(완전 배선 패널에서 흔히 발생하는 문제)을 방지하는 동시에 개별 PCB의 복잡한 기계적 특징을 수용합니다.

비용과 처리량: 구매 담당자가 중요하게 생각해야 할 사항은 무엇일까요?

조립된 기판을 구매하는 경우 "비용"은 단순히 PCB 가격만이 아니라, 양질의 제품을 제공하는 데 드는 총비용입니다.

V-스코어는 언제 총비용을 절감할 수 있습니까?

직선형 배열의 경우 V-스코어가 처리량 측면에서 일반적으로 더 우수합니다.

대량 패널 분리 속도 향상 (라우팅 시간 단축)

수작업 마무리를 줄여 더욱 깔끔한 마무리를 구현했습니다.

판재를 절단선을 따라 더 가깝게 배치할 수 있으므로 패널 패킹이 더 촘촘해집니다.

이러한 이유로 V-스코어는 일반적인 외형을 가진 가전제품에 자주 사용됩니다. 구매자 입장에서의 이점은 간단합니다. 생산 라인 최종 단계에서 제품당 소요되는 시간이 단축된다는 것입니다.

쥐에 물리는 게 더 저렴한 선택일 때는 언제일까요?

쥐가 갉아먹은 자국은 보기에 더 지저분해 보일 수 있지만, V자형 점수 측정으로 인해 수확량에 문제가 생길 경우 비용을 절감할 수 있습니다.

분리 과정에서 균열이나 휨으로 인한 손상 위험이 줄어듭니다.

불규칙한 형태를 패널화할 수 있는 자유도가 높아짐 (비용이 많이 드는 재설계 방지)

부품이 가장자리에 가까울수록 더 안전한 선택입니다(잠재적 고장 발생 가능성이 낮음).

V-스코어로 인해 손상된 유닛이나 재작업이 아주 적은 비율이라도 발생할 경우, 마우스 공격이 총 비용 계산에서 유리하게 작용할 수 있습니다.

패널화 선택이 활용도 및 처리 비용에 미치는 영향에 대한 더 폭넓은 시각을 얻으려면 PCBGOGO의 소비자 전자 제품 가이드를 참고하는 것이 유용합니다.패널화 비용 최적화 전략 .

PCBGOGO 패널화 솔루션 및 서비스

PCBGOGO 는 패널화가 단순히 한 장의 용지에 최대한 많은 기판을 배치하는 것만이 아니라, 제조 가능성과 장기적인 신뢰성을 보장하는 것임을 잘 알고 있습니다 . 당사의 엔지니어링 팀은 모든 주문에 대해 포괄적인 제조 용이성 설계(DFM) 검토를 제공하여 패널화 과정에서 흔히 발생하는 문제점을 해결합니다.

정밀 V-스코어링: 당사는 스코어링 깊이와 정렬을 엄격하게 관리하여 일관된 분리력을 보장하고, 민감한 MLCC에서 미세 균열 발생 위험을 줄입니다.

맞춤형 탭 배치: 당사 엔지니어는 조립 중 기판의 변형을 방지하기 위해 최적의 스탬프 구멍 개수 및 배치(일반적으로 10cm당 5~8개 탭)에 대해 조언해 드릴 수 있습니다.

고급 CNC 라우팅: 정밀한 공차를 요구하는 기판이나 돌출 부품의 경우, 당사의 고속 라우팅은 깔끔한 경로를 보장하고 유리 섬유 먼지 오염을 최소화합니다.

턴키 조립 지원: 당사는 제작과 조립을 모두 담당하기 때문에, 당사의 픽앤플레이스 장비에 최적화된 패널을 설계하여 처음부터 끝까지 높은 생산성을 보장합니다.

시제품 제작 단계에 있든 대량 생산 단계로 넘어가든, PCBGOGO는 비용과 품질을 최적화하는데 필요한 기술 전문 지식을 제공합니다.

[저희에게 연락하세요맞춤형 패널화 검토를 위해] 또는 [즉시 견적 받기] 오늘.

자주 묻는 질문

1. V-스코어링은 신호 무결성에 영향을 미치나요?

구리 트레이스 또는 접지면이 V-스코어 라인에 너무 가까우면(0.5mm 미만), 절단 과정에서 "구리 들뜸" 현상이 발생하거나 구리가 산화될 수 있습니다. 항상 스코어 라인에서 적절한 간격을 유지하여 구리를 빼내십시오.

2. 마우스 바이트 탭에는 구멍이 몇 개 있어야 하나요?

일반적인 마우스 바이트 탭에는 보통 3~5개의 작은 구멍(지름 0.5mm)이 있습니다. 구멍이 너무 많으면 패널이 너무 약해져서 다루기 어렵고, 너무 적으면 패널 분리가 어려워지고 기계적 스트레스가 증가합니다.

3. V컷 방식이 라우팅 방식보다 항상 저렴한가요?

대량 생산의 경우, V컷은 CNC 라우팅보다 훨씬 빠른 공정입니다. 하지만 불규칙한 모양의 소량 시제품 생산의 경우, 라우팅(소규모 가공)에 드는 초기 설정 비용이 더 효율적인 경우가 많습니다.

4. 두께 0.6mm의 PCB에 V컷을 사용할 수 있나요?

일반적으로 권장하지 않습니다. 얇은 판자는 구조적 안정성이 부족하여 흠집을 내는 과정에서 휘거나 조기에 파손될 수 있습니다. 얇은 판자에는 견고한 프레임이 있는 마우스 바이트 방식이 더 안전한 선택입니다.

핵심 요약

• V컷은 직선형 PCB 및 깔끔한 모서리가 요구되는 대량 생산에 이상적입니다.

• 불규칙한 모양, 두꺼운 판재, 모서리가 민감한 디자인에는 마우스 바이트가 필수적입니다.

• PCB 패널 분리 과정에서 균열이 발생하는 일반적인 원인 중 하나는 탭 수량이 부족하기 때문입니다.

• 신뢰성을 위해서는 적절한 간격(부품의 경우 1mm 이상, 고주파 트레이스의 경우 2mm 이상)이 매우 중요합니다.

• 하이브리드 패널화는 효율성, 유연성 및 기계적 안정성의 균형을 맞추기 위해 널리 사용됩니다.

• 패널 구성 결정은 생산량, 비용 및 장기적인 제품 신뢰성에 직접적인 영향을 미칩니다.
