PCB 프로토타입 제작 | 설계 | 흐름 및 단계

21 0 Aug 10.2026, 15:44:32

소개:

PCB 설계 흐름은 PCB 설계 과정에서 거치는 단계들을 말합니다.인쇄회로기판 설계이 글에서는 PCB 설계 흐름에서 프로토타이핑과 개발의 중요성에 대해 논의하겠습니다. 프로토타이핑과 제품 개발은 PCB 설계 흐름의 기본 단계입니다. 이 두 단계를 설명하고 자세히 살펴보겠습니다.

· 프로토타입 제작:

이는 개발 단계 이전의 첫번째 단계입니다. 이 단계에서는 한 명 이상의 엔지니어가 PCB를 제작할 특정 애플리케이션을 조사하고 정의합니다. 설계는 해당 애플리케이션에 적합해야 하며, 최소한의 시간과 자원을 사용하여 정확성과 효율성을 보여줘야 합니다. 프로토타입 제작 횟수를 최소화하면 시간과 자원을 절약할수 있습니다. 프로토타입 설계가 확정되면 다음 단계인 제품 개발 단계로 넘어갑니다.

· 제품 개발:

PCB 프로토타입 제작 단계에서는 최종 PCB를 제작하여 실제 적용에 필요한 준비를 합니다. 일반적으로 기업에서는 PCB를 대량 생산하기 때문에 최소한의 자원을 사용하여 최대한의 효율을 낼 수 있는 프로토타입을 제작해야 합니다.

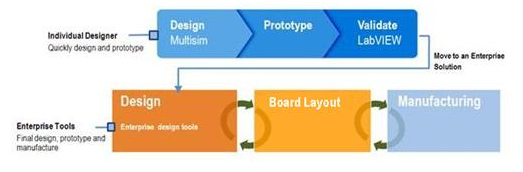

두 단계는 서로 다르며 처리 방식에 필요한 도구도 다릅니다. 제품 개발에서는 연구가 핵심적인 요소입니다. 연구원은 최소한의 시간안에 제품을 설계할수 있어야 하지만, 시뮬레이션, 레이아웃 또는 회로도 작성 전문가일 필요는 없습니다. 연구원은 회로도를 신속하게 정의하고, 고급 분석 기술을 사용하여 회로 동작을 검증하고, 회로도를 레이아웃으로 쉽게 변환하고, 설계의 동작을 검증할수 있어야 합니다.

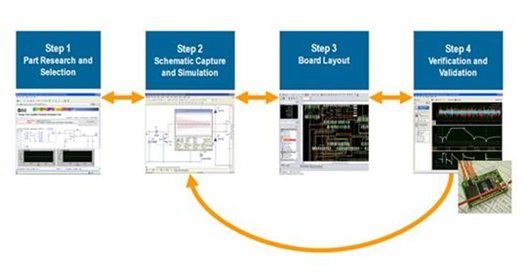

우리의 주요 목표는 PCB 프로토타입 제작입니다. 프로토타입 제작은 연구 및 선정, 회로도 작성 및 시뮬레이션, 보드 레이아웃, 검증 및 확인의 네 단계로 쉽게 분류할수 있습니다.

1: 조사 및 선정

핵심은 엔지니어가 설계에 사용할 부품들입니다. 반도체가 기본 재료이며, 아날로그 디바이스, 내셔널 세미컨덕터, NXP, 로옴, 리니어 테크, 텍사스 인스트루먼트 등 다양한 사양의 반도체 소자를 생산하는 제조업체들이 있습니다. 엔지니어는 다양한 반도체 성능을 검색하여 필요한 부품을 쉽게 찾을수 있습니다. 또한 제조업체 웹사이트와 시뮬레이션 도구를 활용하여 해당 제조업체의 부품을 평가할수도 있습니다.

2: 회로도 작성 및 시뮬레이션

회로도 작성 또는 회로도 입력은 설계자가 전기 회로의 전자 회로도를 만드는 단계입니다. 일반적으로 콘덴서, 저항, 증폭기 등의 구성 요소는 회로도에서 기호로 표시됩니다. 회로도를 작성하면 이론적인 관점에서 회로를 이해하는데 도움이 됩니다.

SPICE(Simulation Program with Integrated Circuit Emphasis)는 회로 설계의 무결성을 검사하고 오류를 찾는데 사용할수 있는 오픈 소스 시뮬레이터입니다. 일반적으로 가상 환경에서 회로의 동작을 시각화하여 고급 분석을 수행할수 있습니다. PSpice와 HSpice와 같은 다른 시뮬레이터도 있습니다.

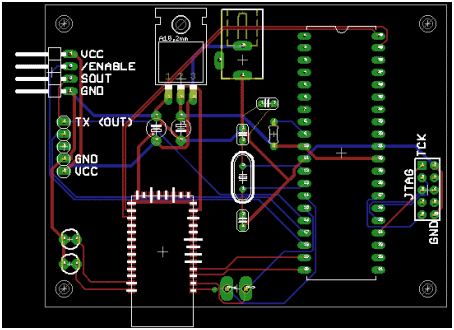

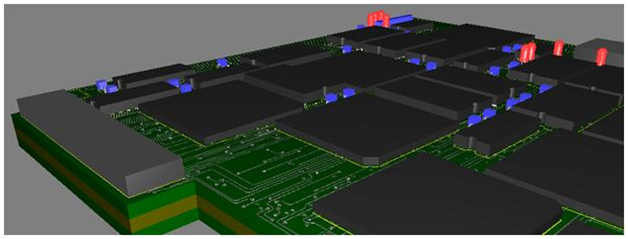

3: 보드 레이아웃

회로도가 완성되면 보드 레이아웃으로 옮겨집니다. 회로도의 각 심볼에는 랜드 패턴이 있습니다. 랜드 패턴은 부품을 PCB에 물리적으로 부착하고 전기적으로 연결하는데 사용됩니다. 랜드 패턴은 부품 심볼을 8핀 직사각형 패키지로 변환합니다. 이 단계에서 보드 외곽선을 그리고, 부품을 배치하고, 구리 연결을 만든 다음, 최종적으로 보드를 제작 단계로 넘깁니다.
