PCB는 외관이 깨끗해 보여도 내부 단선, 잘못된 부품 값, 솔더 페이스트 편차 또는 숨겨진 솔더 접합부 결함을 포함할 수 있습니다. 따라서 PCB 품질 검사는 출하 직전 한 번의 확인이 아니라, 자재 입고부터 조립 완료와 기능 검증까지 이어지는 다단계 품질 관리가 되어야 합니다.

PCBgogo는 입고 품질 관리(IQC), 공정 품질 관리(IPQC), 솔더 페이스트 검사(SPI), 자동 광학 검사(AOI), X-Ray 검사, 육안 품질 검사와 고객 정의 기능 테스트를 공정 특성에 맞게 연결합니다. 각 단계는 서로 다른 결함을 조기에 차단하고, 최종 PCB 어셈블리(PCBA)의 품질과 신뢰성을 확인하는 역할을 합니다.

1. PCB 품질 검사가 전 공정을 포함해야 하는 이유

미세 피치 부품, 고밀도 배선, 극성 부품과 BGA·QFN처럼 접합부가 패키지 아래에 숨는 구조가 늘면서 하나의 검사 방식만으로는 모든 위험을 확인하기 어렵습니다. 육안 검사는 외관 상태를 판단하는 데 유용하지만 숨겨진 접합부는 볼 수 없고, AOI 역시 광학적으로 보이는 영역에 한계가 있습니다. 기능 테스트는 완성품의 동작을 확인하지만, 마지막 단계에서 단순 조립 오류가 발견되면 이미 불필요한 재작업이 발생했을 수 있습니다.

따라서 PCBgogo의 품질 보증(QA)은 불량을 마지막에 선별하는 방식보다 자재, 공정, 인쇄, 실장, 리플로우, 숨겨진 접합부와 기능을 순서대로 검증하는 구조에 초점을 둡니다.

2. PCBgogo PCB 품질 검사 공정 한눈에 보기

실제 검사 흐름과 적용 항목은 PCB 구조, 부품 패키지, 조립 방식과 고객 요구사항에 따라 달라질 수 있습니다. 모든 주문에 동일한 선택 검사가 자동 적용된다고 가정하기보다 견적과 기술 검토 단계에서 필요한 항목을 확정하는 것이 중요합니다.

3. IQC: 생산 전에 자재 위험을 차단

PCBgogo의 입고 품질 관리(IQC)는 제조와 조립에 투입될 자재 및 부품을 먼저 확인하는 관문입니다. 부적합하거나 잘못된 품목이 투입되면 납땜성 저하, 오부품 실장, 전기적 불안정과 장기 신뢰성 저하로 이어질 수 있습니다. 생산 초입에서 문제를 발견하면 부적합 자재에 추가 가공 가치가 투입되는 것을 막고 후속 공정의 불필요한 손실을 줄일 수 있습니다.

4. IPQC와 초도품 LCR 검사: 공정 중 이상을 조기에 확인

공정 품질 관리(IPQC)는 완성품만 검사하지 않고 생산이 진행되는 동안 공정 편차를 확인합니다. 특히 시제품이나 초도품에서 양산 로트로 전환할 때 초기 이상을 찾아내면 같은 결함이 전체 수량에 반복되는 위험을 낮추고 수정 범위를 좁힐 수 있습니다.

PCBgogo는 초도품에 대해 인덕턴스·정전용량·저항(LCR) 관련 값을 확인할 수 있습니다. 이는 잘못된 부품 값이나 관련 조립 오류를 대량 생산 전에 식별하기 위한 검사이며, 측정 대상과 기준은 프로젝트 요구에 맞춰 정의해야 합니다.

5. SPI: 리플로우 전에 솔더 페이스트를 검사

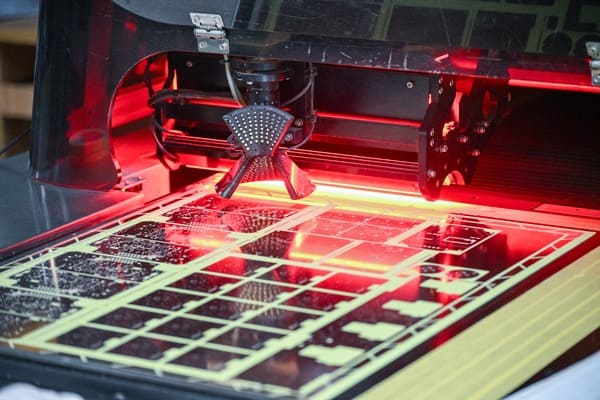

표면실장기술(SMT)에서 솔더 페이스트가 너무 적거나 많고, 패드에서 벗어나거나 누락되면 브리지, 오픈 또는 불안정한 접합부로 이어질 수 있습니다. PCBgogo의 SPI는 인쇄 후 실장과 리플로우 전에 솔더 페이스트의 양상과 위치를 검사하여 문제를 발생 지점에 가까운 단계에서 조정하도록 돕습니다.

· 솔더 페이스트 부족 또는 과다

· 페이스트 위치 편차와 불규칙한 인쇄

· 특정 패드의 페이스트 누락

6. AOI: 부품 상태와 가시 솔더링을 일관되게 확인

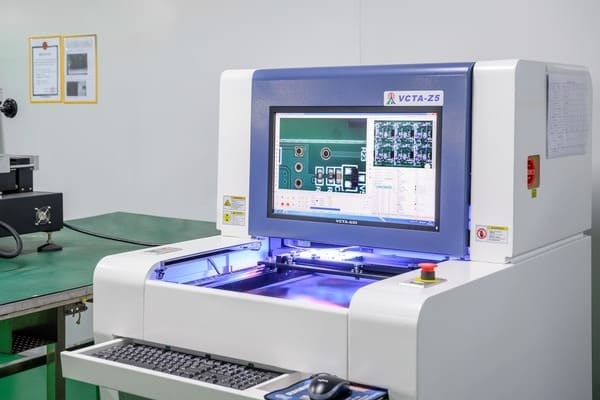

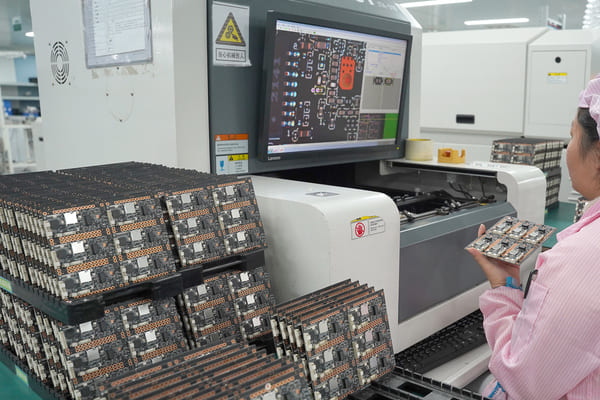

PCBgogo는 부품 실장과 솔더링 후 AOI를 사용해 가시 영역의 조립 상태를 비교·검사합니다. 고밀도 보드에서 사람이 모든 부품과 접합부를 동일한 기준으로 확인하기 어려운 점을 보완하며, 누락 부품, 잘못된 위치, 극성 오류, 보이는 솔더링 이상을 효율적으로 찾는 데 적합합니다.

다만 AOI는 빛으로 볼 수 있는 영역을 검사하므로 패키지 아래의 접합부를 완전히 확인할 수 없습니다. 이 한계를 이해해야 AOI 합격을 모든 내부 접합부의 품질 보증으로 과대 해석하지 않을 수 있습니다.

7. X-Ray 검사: BGA와 QFN 아래의 숨겨진 결함 확인

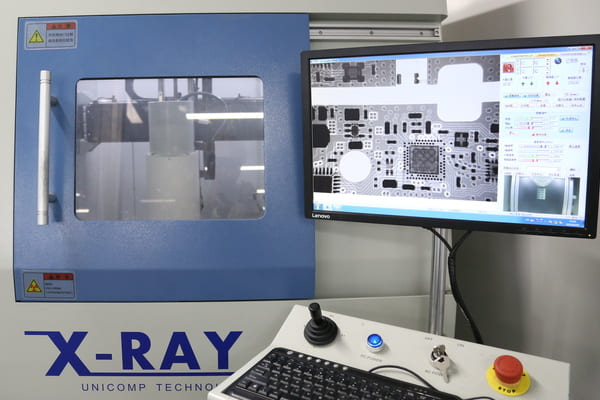

볼 그리드 배열(BGA)과 쿼드 플랫 무리드(QFN)는 패드와 솔더 접합부가 부품 아래에 있어 육안이나 AOI만으로 평가하기 어렵습니다. PCBgogo는 필요한 프로젝트에 X-Ray 검사를 적용해 숨겨진 접합 구조를 영상으로 확인합니다.

· 숨겨진 BGA 솔더 접합부와 QFN 패드

· 솔더 보이드와 패키지 아래 브리지

· 불충분하거나 불규칙한 접합 및 패키지 정렬 상태

8. 육안 QC와 기능 테스트: 자동 검사를 완성하는 두 단계

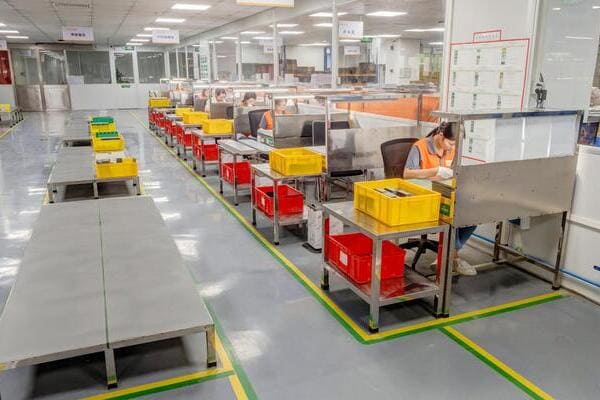

자동 장비는 속도와 반복성이 뛰어나지만, 오염·잔류물, 부품이나 기판의 손상, 커넥터 이상과 전반적인 작업 상태처럼 맥락 판단이 필요한 항목은 숙련된 검사자의 육안 품질 관리(QC)가 보완합니다. SPI, AOI, X-Ray와 육안 검사는 경쟁 관계가 아니라 서로 다른 사각지대를 줄이는 조합입니다.

외관과 접합 상태가 양호해도 PCBA가 의도한 기능을 수행하지 못할 수 있습니다. PCBgogo는 고객이 제공한 테스트 프로그램, 절차와 합격 기준에 따라 기능 및 성능 테스트를 수행할 수 있습니다. 원활한 실행을 위해 테스트 순서, 입력·출력 조건, 기대 결과, 합격·불합격 기준, 필요한 지그와 프로그래밍 정보를 명확히 제공해야 합니다.

8.1 완제품 검사, 이상 처리와 포장

PCBgogo 학습 매뉴얼의 완제품 검사 흐름은 조립 및 공정 검사가 끝난 제품을 출하 가능한 상태로 판정하는 최종 관문입니다. 검사자는 생산 작업지시서와 제품 라벨·포장 요구를 먼저 대조하고, 기판 방향을 동일하게 정렬한 뒤 앞면·뒷면과 네 변을 순서대로 확인합니다.

· 작업지시서의 공정, 솔더마스크, 문자 인쇄, 표면처리와 수량을 실제 제품 및 라벨 정보와 대조합니다.

· 기판 표면의 오염, 이물, 긁힘, 손상, 들뜸과 변색을 확인하고 PCB 패드와 문자·솔더마스크 상태를 검사합니다.

· 외형 치수, 모서리, V-CUT의 누락·위치 편차와 가공 상태를 확인합니다.

· 홀 내부의 이물, 막힘, 거친 홀, 버와 누락·과다 가공 여부를 확인합니다.

· 수정 가능한 오염이나 경미한 이상은 식별 후 승인된 방법으로 처리하고 재검사하며, 복구할 수 없는 불량은 격리·표시해 정상 제품과 섞이지 않도록 합니다.

· 검사 합격품은 기판끼리 충돌하거나 운송 중 마찰되지 않도록 보호재와 구획 포장을 적용한 뒤 포장·입고 단계로 넘깁니다.

이 단계는 AOI나 X-Ray를 반복하는 검사가 아니라 자동 장비가 놓칠 수 있는 전체 외관, 가공 상태, 라벨 일치와 출하 보호 상태를 최종적으로 확인하는 과정입니다.

9. PCBgogo 품질 관리가 프로젝트에 주는 가치

로트 전체 불량 위험 감소

초도품 검사와 IPQC는 동일한 오류가 대량으로 반복되기 전에 공정 이상을 확인하도록 돕습니다.

가시·숨은 솔더링 위험의 분리 관리

SPI는 리플로우 전 인쇄 상태를, AOI는 가시 조립 상태를, X-Ray는 패키지 아래 접합부를 확인하여 검사 범위를 겹치고 보완합니다.

프로젝트 요구에 맞춘 최종 검증

기능 테스트는 고객이 정의한 사용 조건과 성능 기준에 맞춰 완성 PCBA가 요구 동작을 수행하는지 확인합니다.

품질경영시스템과 공정 관리의 연결

PCBgogo 공식 사이트는 ISO 9001:2015와 IATF 16949 품질경영시스템 준수를 안내하고 있습니다. 인증 자체를 개별 제품 합격의 대체물로 보기보다, 주문 사양·검사 항목·성적서 요구를 프로젝트별로 명확히 하여 품질 시스템과 실제 납품 기준을 연결해야 합니다.

10. 발주 전에 고객이 준비할 품질 정보

· Gerber, 드릴, 조립 좌표와 자재 명세서(BOM)의 최신 개정본

· IPC 등급, 외관·치수·전기·기능의 합격 기준

· BGA·QFN 등 X-Ray 검사가 필요한 패키지와 판정 항목

· 기능 테스트 순서, 입력·출력 조건, 기대값과 합격·불합격 기준

· 필요한 검사 성적서, 임피던스 기록, 재료 증빙 또는 추적성 문서

· 대체 부품·대체 소재와 제조 변경 사항의 사전 승인 규칙

11. 결론: 품질은 마지막 검사 한 번으로 만들어지지 않는다

PCB 품질 검사의 핵심은 하나의 장비가 모든 결함을 찾는다는 기대가 아니라, 결함이 발생하거나 발견되기 가장 적합한 단계에 검사 방법을 배치하는 것입니다. PCBgogo는 IQC, IPQC, 초도 LCR, SPI, AOI, X-Ray, 육안 QC와 고객 정의 기능 테스트를 조합해 자재부터 완성품 성능까지 품질을 관리합니다.

PCB 또는 PCBA 프로젝트의 구조와 검사 요구를 검토하려면 PCBgogo PCB 제작 견적 페이지에 제조 파일과 품질 요구사항을 함께 제출하세요.

12. PCB 품질 검사 FAQ

PCB 품질 검사란 무엇인가요?

PCB와 PCBA의 자재, 제조 상태, 부품 실장, 솔더링과 기능 결함을 여러 생산 단계에서 확인하는 과정입니다.

SPI와 AOI의 차이는 무엇인가요?

SPI는 인쇄 직후 솔더 페이스트를 검사하고, AOI는 주로 실장과 솔더링 후 보이는 부품 위치·극성·접합 상태를 확인합니다.

AOI로 BGA 솔더 접합부를 검사할 수 있나요?

패키지 아래에 숨은 접합부는 광학적으로 완전히 볼 수 없으므로 필요한 경우 X-Ray 검사를 사용합니다.

초도품 LCR 검사는 왜 필요한가요?

저항·정전용량·인덕턴스 관련 값과 오부품 가능성을 로트 생산 전에 확인해 반복 불량 위험을 낮추기 위해서입니다.

PCBgogo에서 기능 테스트를 진행할 수 있나요?

고객이 테스트 프로그램, 절차, 기대 결과와 합격 기준을 제공하면 프로젝트 조건에 따라 기능 및 성능 테스트를 검토할 수 있습니다.
