PCB 스택업 설계: 다층 PCB 성능 향상의 핵심

오늘날 고밀도 전자 환경에서 다층 PCB는 소비자 가전, 산업 제어 시스템 및 자동차 애플리케이션 전반에 걸쳐 표준으로 자리 잡았습니다. 보드의 전자기 호환성, 신호 무결성 및 열 성능은 모두 하나의 기반, 즉 PCB 스택업 설계 에 달려 있습니다 . 스택업은 단순히 층을 쌓고 접착하는 것이라는 생각과는 달리, 전기적 특성, 제조 가능성 및 비용의 균형을 맞추는 구조화된 엔지니어링 프로세스입니다.

PCB 스택업 설계의 진정한 의미는 무엇일까요?

스택업 설계의 핵심은 전도성 층, 유전체 층, 접지면 및 전원 층을 정해진 두께 비율에 따라 계산된 순서로 배열하는 것입니다. 목표는 신호, 전원 및 접지 시스템이 서로 충돌하지 않고 조화롭게 작동하도록 하는 것입니다.

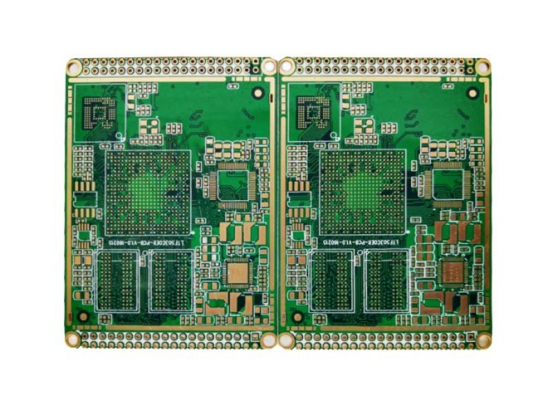

예를 들어, PCBGOGO가 수년간 소비자 전자제품용 다층 기판을 생산해 온 경험을 바탕으로, 일반적인 6층 스마트폰 마더보드 구조는 다음과 같습니다.

L1 상단 신호
L2 접지
L3 내부 신호
L4 내부 신호
L5 전원
L6 하단 신호

이 구성은 전원 및 접지면의 낮은 임피던스 특성을 활용하여 고속 신호에 안정적인 귀환 경로를 제공합니다. 동시에 적층 과정에서 발생하는 뒤틀림을 줄이는 균형 잡힌 구조를 유지합니다. 이러한 균형은 PCBGOGO가 다층 PCB 제조에서 98% 이상의 높은 수율을 꾸준히 달성해 온 이유 중 하나입니다 .

레이어 간격이 신호 무결성에 미치는 영향

층간 간격은 신호 전송에 영향을 미치는 가장 민감한 변수 중 하나입니다. IPC-6012 에 따르면 고주파 애플리케이션의 경우 고속 신호층과 기준면 사이의 거리는 일반적으로 0.10~0.20mm 이내여야 합니다 . 적절한 간격은 전송 손실과 전자기파 방출을 줄이는 데 도움이 됩니다.

실질적인 예로 PCBGOGO의 5G 기지국용 PCB 개발 사례를 들 수 있습니다. 25GHz 이상에서 동작하는 회로의 경우 , 신호와 접지 사이의 간격을 0.12mm 로 정밀하게 제어했으며 , 분산과 감쇠를 줄이기 위해 유전 상수( Dk = 2.8 )가 낮은 프리프레그 소재를 사용했습니다. 이를 통해 고주파 기지국 시스템에 필요한 안정성을 확보할 수 있었습니다.

애플리케이션 시나리오에 맞춘 스택업 구성

적절한 구성은 이론에만 의존하기보다는 실제 제품 환경을 기반으로 구축해야 합니다.

자동차 PCB는 고온, 진동 및 EMI에 노출됩니다. 레이더 시스템의 경우, PCBGOGO는 종종 "신호-접지-전원"의 밀접하게 연결된 레이아웃을 사용하며, 접지 구리 두께를 2온스 까지 늘려 열전도율과 간섭 방지 성능을 향상시킵니다.

소비자 가전 제품은 경량화를 최우선으로 합니다. 여기서는 스택업 설계가 전체 두께와 층 수의 균형을 맞추는 데 중점을 둡니다. 0.1mm의 초박형 코어 소재 와 슬림형 프리프레그를 사용하여 신뢰성을 희생하지 않고도 더 얇고 가벼운 기판을 구현할 수 있습니다.

이것이 바로 스택업 설계가 제품 환경, 제조 능력 또는 부품 밀도와 절대 분리되어서는 안 되는 이유입니다. 노트북에서 성공적인 구조가 인버터나 전기차 레이더 모듈에는 전혀 적합하지 않을 수도 있습니다.

정밀성과 맞춤화를 향한 변화

고속 연결과 AI가 시장 수요를 가속화함에 따라, 적층 설계는 더욱 정교해지고 맞춤화되고 있습니다. 시뮬레이션 기반 계획을 통해,PCB GOGO설계 단계에서 신호 무결성(SI) 및 전력 무결성(PI)을 평가하여 제작 전에 주요 지표를 검증합니다. 이러한 사전 예방적 접근 방식을 통해 고객은 재작업을 방지하고 프로토타입 제작 주기를 단축하며 확장 가능한 생산까지의 기간을 단축할 수 있습니다.

요컨대, 견고한 PCB 스택업은 단순한 설계 형식이 아니라 제품 성능을 극대화하는 요소이며 제조업체의 기술력을 직접적으로 보여주는 지표입니다.

PCB 스택업 설계가 중요한 이유

고품질 PCB 스택업은 라우팅, 임피던스 제어, 제조 및 조립과 같은 모든 후속 단계를 더욱 제어 가능하고 예측 가능하게 만드는 기반입니다.
