PCB 테스트 포인트와 프로브는 어떻게 배치해야 할까?

서론：PCB 레이아웃 단계에서 테스트 포인트의 크기와 간격, 위치를 충분히 고려하지 않으면 소량 JIG를 만들 때 프로브 접촉 불량이나 주변 부품과의 충돌이 생길 수 있습니다. 심한 경우 PCB를 다시 설계해야 합니다.

이 글에서는 프로브가 안정적으로 닿는 조건을 기준으로 테스트 패드 크기와 간격, 접근성, 신호별 배치 원칙을 정리해 제작 후 접촉 문제를 줄이는 방법을 살펴봅니다.

1. 테스트 포인트 종류와 프로브 접촉 조건

• 전용 패드: 부품 패드와 겸용하지 않아 샘플 JIG에 우선 권장합니다.

• 부품 패드 재사용: 공간이 부족할 때 가능하지만 프로브 압력으로 납땜부나 부품이 손상되지 않는지 확인합니다.

• 도금 관통홀·보드 가장자리 패드: 수동 프로브나 간단한 클립형 지그에 활용할 수 있습니다.

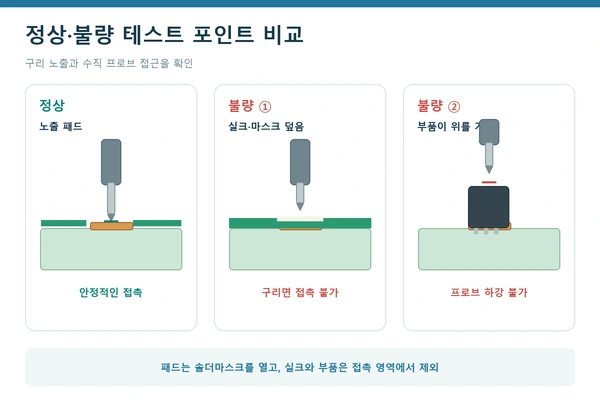

테스트 패드는 솔더 마스크를 열어 구리면을 노출하고 실크로 덮지 않아야 합니다. 수직 하강 공간을 위해 패드 위 부품·방열판·커넥터도 피하세요.

2. 테스트 포인트 크기와 간격

아래 값은 소량 샘플용 표준 스프링 프로브를 기준으로 한 설계 권장 범위입니다. 실제 최소값은 프로브 외경과 지그 업체의 가공 정밀도를 확인해 확정하세요.

3. 프로브 접근성을 확보하는 배치

패드 위 부품·방열판·커넥터를 피하고, 키가 큰 부품 주위에는 프로브 슬리브 간격을 둡니다.

패드는 보드 가장자리나 별도 테스트 영역에 모으되, 분리 가공 중 손상되지 않도록 가장자리 여유를 확보하세요. BGA·QFN 아래처럼 접근할 수 없는 위치도 피합니다.

각 패드에 TP01처럼 고유 번호를 붙이고 실크는 패드에서 0.3 mm 이상 띄웁니다.

4. 신호 종류별 배치 유의점

• 전원·GND: 각 전원 레일의 테스트 포인트를 부하 가까이에 둡니다. 전원과 GND는 한 쌍으로 배치해 측정 루프를 짧게 하고, 대전류는 패드 면적을 키워 접촉 여유를 확보합니다.

• 리셋·UART·SPI 등 디지털 신호: 핵심 신호에 테스트 포인트를 두고, 인출 배선은 불필요하게 길게 만들지 않습니다.

• 고속·차동 신호: 테스트 패드 인출을 짧게 해 기생 용량을 줄이고, 차동쌍의 대칭성과 임피던스 연속성을 유지합니다. GHz RF는 일반 패드 대신 전용 RF 커넥터나 측정 구조를 검토하세요.

5. 고밀도 PCB에서 공간이 부족할 때

먼저 테스트 포인트를 한 면에 모으고 불필요한 항목을 조정합니다. 그래도 공간이 부족하면 0.6~0.8 mm 패드와 더 가는 프로브를 검토할 수 있지만, 접촉 안정성이 낮아지고 지그 비용이 늘 수 있습니다.

부품 패드 재사용은 저속·비핵심 신호에 한해 검토하고, 전원이나 고속 신호에는 독립 패드를 우선합니다. 보드 가장자리 패드는 클립형 프로브에 쓸 수 있습니다. 작은 패드나 패드 재사용은 타협안이므로 표준 0.8~1.2 mm 독립 패드를 우선하세요.

6. 자주 발생하는 설계 오해

• 패드만 그리면 된다고 생각해 솔더 마스크 개구를 빠뜨림 → 프로브가 구리에 닿지 않습니다.

• 패드 크기만 보고 부품 사이에 배치함 → 수직 하강 공간이 없어 JIG가 접촉할 수 없습니다.

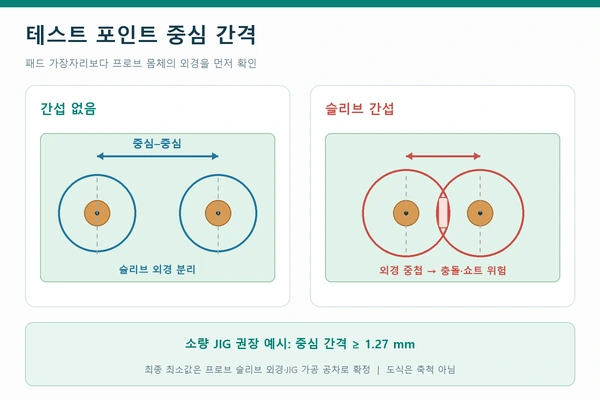

• 패드 가장자리 간격만 확인함 → 프로브 몸체 간섭을 놓칠 수 있으므로 중심 간 거리를 확인해야 합니다.

• 모든 테스트 패드를 축소함 → 접촉 불량과 지그 비용 증가를 초래할 수 있습니다.

• 고속 신호에 큰 패드를 추가함 → 기생 용량으로 신호 품질이 저하될 수 있습니다.

자주 묻는 질문(FAQ)

Q1. 소량 JIG 테스트 포인트를 모두 BOTTOM 면에 두는 것이 좋나요?

가능하면 한 면에 모아 지그를 단순화하세요. 어느 면인지는 조립과 접근 조건으로 정합니다.

Q2. 부품 패드를 테스트 포인트로 재사용해도 되나요?

가능하지만 납땜부 손상 우려가 있어 저속·비핵심 신호에 한정하고 전원·고속 신호는 전용 패드를 권장합니다.

Q3. 비아를 테스트 포인트로 사용할 수 있나요?

가능합니다. 마스크를 열고 패드 크기를 프로브에 맞추되, 프로브가 홀에 빠지지 않는 구조가 안정적입니다.

Q4. 양면 테스트 포인트를 마주 보게 배치해도 되나요?

위아래 프로브가 충돌할 수 있으므로 양면 패드는 서로 어긋나게 배치하세요.

Q5. 라우팅 후 테스트 포인트를 추가할 수 있나요?

가능하더라도 배선·접근성을 다시 검토해야 하므로 레이아웃 초기에 계획하는 편이 좋습니다.

실무 요약

테스트 포인트 설계는 패드 추가에 그치지 않고 프로브가 실제로 안정적으로 접촉할 수 있는지 확인하는 작업입니다. 소량 JIG에서는 0.8~1.2 mm 독립 패드를 한쪽 면에 모으고, 마스크 개구·중심 간격·수직 접근 공간을 함께 검토하세요. 공간이 부족하면 축소 패드나 패드 재사용의 접촉·비용 위험을 먼저 확인해야 합니다. PCBgogo는 PCB 제작 전 테스트 패드의 크기와 간격, 프로브 접근성에 관한 DFM 확인을 지원합니다.
