PCB 열 관리: 방열 개선을 위한 완전 가이드

5 0 Jul 24.2026, 11:22:07

현대 전자제품은 점점 더 작아지고, 빨라지고, 강력해지고 있습니다. 문제는 전력 밀도가 증가함에 따라 발열량도 함께 증가한다는 것입니다. 설계 단계에서 열 관리가 간과되면 종이상으로 완벽한 성능의 PCB도 신뢰성 문제, 효율 저하 또는 부품의 조기 고장을 경험할 수 있습니다.

열은 전자 고장의 가장 흔한 원인 중 하나입니다. 효과적인 PCB 열 관리는 안정적인 작동 온도를 유지하고, 부품 수명을 연장하며, 전체 시스템 신뢰성을 향상시키는 데 도움이 됩니다. 이 가이드는 PCB에서 열이 어떻게 발생하는지, PCB 레이아웃이 방열에 어떤 영향을 미치는지, 그리고 엔지니어가 전자제품을 안전하게 작동시키기 위해 사용하는 열 관리 전략을 설명합니다.

PCB 열 관리란 무엇인가?

PCB 열 관리는 인쇄회로기판상의 전자 부품에서 발생하는 열을 제어, 전달 및 방출하기 위해 사용되는 방법을 말합니다.

모든 능동 부품은 전기 에너지의 일부를 열로 변환합니다. 전력 MOSFET, 전압 레귤레이터, 프로세서, LED 및 전력 모듈은 가장 중요한 열원입니다. 이 열이 부품에서 효율적으로 전달되지 않으면 접합 온도가 상승하고 성능이 저하됩니다.

PCB 설계에서 열 관리의 목표는 열이 발열 부품에서 더 큰 전도성 구조로 이동하고 궁극적으로 주변 환경으로 방출될 수 있는 저열 저항 경로를 만드는 것입니다.

효과적인 열 관리는 일반적으로 다음의 조합을 포함합니다:

  • 전략적 부품 배치

  • 구리 레이어 및 구리 채움

  • 서멀 비아

  • 재료 선정

  • 방열판

  • 기류 최적화

PCB 설계에서 열 관리가 중요한 이유

열은 전자 성능의 거의 모든 측면에 영향을 미칩니다. 적당한 온도 상승만으로도 부품의 수명이 크게 단축될 수 있습니다.

아래 표는 온도와 신뢰성 간의 일반적인 관계를 보여줍니다.

작동 온도신뢰성에 미치는 영향
50°C 미만우수한 장기 안정성
50°C ~ 70°C정상 작동 범위
70°C ~ 90°C부품 응력 증가
90°C 초과수명 및 신뢰성 저하
125°C 초과고장 위험 높음

열 관리 불량은 다음으로 이어질 수 있습니다:

  • 부품 수명 단축

  • PCB 휨

  • 솔더 조인트 피로

  • 신호 무결성 문제

  • 예상치 못한 시스템 종료

  • 전력 효율 저하

열 문제는 종종 점진적으로 발생하기 때문에 제품이 양산에 들어간 후에는 진단이 어려울 수 있습니다. PCB 설계 단계에서 해결하는 것이 훨씬 비용 효율적입니다.

열이 중요한 이유를 이해하면 자연스럽게 다음 질문으로 이어집니다. 설계자는 먼저 어디에 노력을 집중해야 할까요?

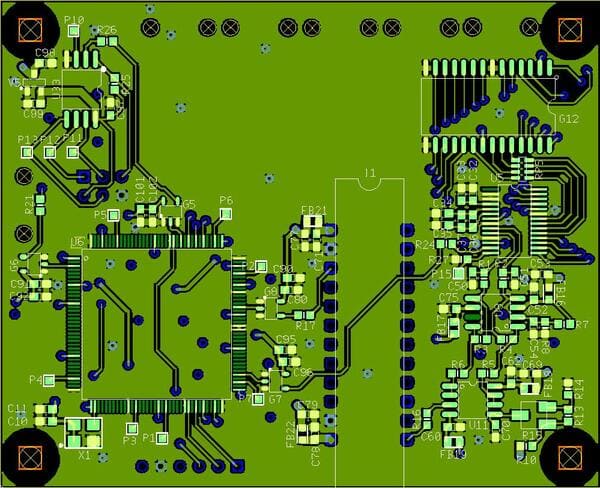

PCB 레이아웃이 방열에 미치는 영향

가장 효과적인 열 관리 도구 중 하나는 PCB 레이아웃입니다. 표준 재료를 사용하더라도 잘 설계된 레이아웃은 방열을 극적으로 개선할 수 있습니다.

부품 배치

고전력 부품은 함께 밀집시켜서는 안 됩니다. 여러 열원을 좁은 영역에 집중시키면 냉각이 어려운 열 핫스팟이 생성됩니다.

대신 다음을 수행하십시오:

  • 주요 발열 장치를 기판 전체에 분산 배치

  • 가능한 경우 전력 부품을 기판 가장자리 근처에 배치

  • 온도에 민감한 부품을 열원에서 멀리 배치

구리 채움 설계

구리는 우수한 열 전도체입니다. 넓은 구리 영역은 PCB 표면 전체에 열을 분산시키고 국부적 온도 상승을 줄이는 데 도움이 됩니다.

설계자는 종종 방열 패드를 전용 구리 채움 영역에 연결하여 수동적 히트 스프레더 역할을 하게 합니다.

전류 경로 최적화

대전류 트레이스는 저항 손실을 통해 열을 발생시킵니다. 더 넓은 트레이스는 저항을 줄이고 작동 온도를 낮춥니다.

전류가 증가함에 따라 구리 폭은 점점 더 중요한 열 설계 파라미터가 됩니다.

기류 고려사항

자연 대류와 강제 공랭은 냉각 성능에 큰 영향을 미칩니다.

인클로저를 설계할 때 엔지니어는 다음을 고려해야 합니다:

  • 팬 배치

  • 환기 개구부

  • 방열판 방향

  • 기류 방향

기류가 제한되면 최상의 PCB 열 관리 전략도 효과가 떨어집니다.

레이아웃 최적화만으로도 상당한 개선을 이끌어낼 수 있지만, 재료 선택도 동등하게 중요한 역할을 합니다.

PCB 재료와 열 성능

다양한 PCB 재료는 서로 다른 속도로 열을 전도합니다. 올바른 기판을 선택하면 열 성능을 극적으로 향상시킬 수 있습니다.

아래 표는 열 관리 응용 분야에서 사용되는 일반적인 PCB 재료를 비교합니다.


재료열전도율비용일반적인 응용 분야
FR4낮음낮음소비자 가전
Rogers중간높음RF 및 마이크로파 회로
알루미늄 코어 PCB높음중간LED 조명
구리 코어 PCB매우 높음높음전력 전자


FR4는 경제성과 다용도성으로 인해 가장 일반적인 PCB 재료로 남아 있습니다. 그러나 고전력 응용 분야는 종종 더 고급스러운 열 솔루션을 필요로 합니다.

이것이 바로 중구리(heavy copper) 설계가 특히 가치 있는 이유입니다.

열 관리를 위한 중구리 PCB

중구리 PCB는 대부분의 회로 기판에서 발견되는 표준 1온스(oz) 구리 두께보다 큰 구리 두께를 사용합니다. 일반적인 중구리 설계는 2온스에서 20온스 이상의 구리 두께 범위를 갖습니다.

추가 구리는 여러 열적 이점을 제공합니다:

  • 향상된 열 확산

  • 낮은 트레이스 저항

  • 더 높은 전류 용량

  • 핫스팟 형성 감소

아래 표는 차이점을 강조합니다.

FeatureStandard PCBHeavy Copper PCB
Copper ThicknessTypically 1 oz2 oz–20 oz or more
Current CapacityModerateHigh
Thermal ConductivityStandardEnhanced
Power ApplicationsLimitedExcellent


열 관리를 위한 중구리 PCB는 일반적으로 다음 분야에 사용됩니다:

  • 전기차 시스템

  • 산업용 모터 컨트롤러

  • 태양광 인버터

  • 전원 공급 장치

  • 배터리 관리 시스템

많은 고전력 응용 분야에서 열 관리 구리 PCB 설계는 더 큰 방열판을 추가하는 것보다 더 간단하고 신뢰할 수 있는 솔루션을 제공합니다.

구리 두께가 열 확산을 개선하지만, 레이어 간 열 전달도 동등하게 중요합니다.

서멀 비아와 구리 레이어

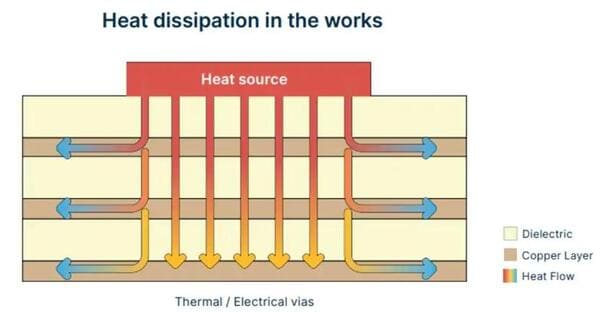

서멀 비아는 PCB 적층 구조를 통해 수직 열 전달 경로를 생성합니다.

서멀 비아는 발열 부품 아래 또는 근처에 위치한 도금된 홀입니다. 열은 구리 도금을 통해 내부 또는 후면 구리 레이어로 전달됩니다.

양호한 서멀 비아 설계는 일반적으로 다음을 포함합니다:

  • 단일 대형 비아 대신 여러 비아

  • 방열 패드 바로 아래에 배치

  • 넓은 구리 레이어에 연결

  • 일관된 비아 간격

일반적인 접근 방식은 MOSFET 또는 전압 레귤레이터와 같은 전력 소자 아래에 서멀 비아 어레이를 사용하는 것입니다.

구리 레이어는 열 에너지를 더 넓은 영역에 분산시켜 방열을 더욱 개선합니다. 서멀 비아와 구리 레이어는 함께 PCB 설계에서 사용 가능한 가장 효과적인 수동 냉각 방법 중 하나를 구성합니다.

물론 성공적인 열 관리는 개별 기술 이상을 포함합니다. 체계적인 설계 프로세스가 필요합니다.

일반적인 PCB 열 관리 실수

많은 과열 문제는 몇 가지 일반적인 설계 오류로 거슬러 올라갈 수 있습니다.

열원 밀집

여러 전력 소자를 서로 가깝게 배치하면 집중된 핫스팟이 생성됩니다.

구리 면적 부족

작은 구리 영역은 열 확산을 제한하고 국부 온도를 상승시킵니다.

기류 무시

인클로저 기류가 부적절하면 잘 설계된 PCB도 과열될 수 있습니다.

서멀 비아 위치 불량

열원에서 너무 멀리 위치한 비아는 열적 이점이 제한적입니다.

열 저항 과소평가

많은 열 문제는 설계자가 열 전달 경로를 간과하면서 전기적 성능에만 집중하기 때문에 발생합니다.

이러한 실수를 피하면 값비싼 냉각 하드웨어를 추가하는 것보다 더 큰 이점을 제공하는 경우가 많습니다.

위험을 더욱 줄이기 위해 많은 엔지니어링 팀은 프로토타입 제작 전에 시뮬레이션 도구를 사용합니다.

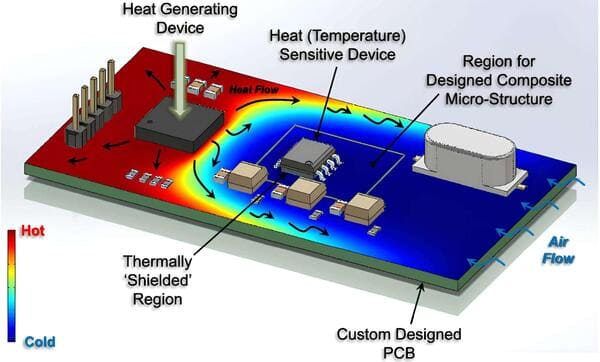

PCB 설계용 열 시뮬레이션 도구

열 시뮬레이션은 엔지니어가 설계 프로세스 초기에 잠재적 과열 문제를 식별하는 데 도움이 됩니다.

아래 표는 여러 인기 도구를 비교합니다.

도구주요 용도최적 분야
ANSYS Icepak고급 열 분석복잡한 전자 시스템
Siemens FloTHERM전자 냉각 시뮬레이션고전력 응용 분야
SolidWorks Flow Simulation기계 및 열 분석통합 제품 설계
Altium Designer Thermal AnalysisPCB 수준 열 검토초기 설계 검증

시뮬레이션이 물리적 테스트를 완전히 대체할 수는 없지만 개발 위험을 크게 줄이고 설계 주기를 단축시킵니다.

열 분석이 완료되면 설계자는 해당 응용 분야에 가장 적합한 냉각 전략을 선택할 수 있습니다.

응용 분야에 적합한 열 전략 선택

다양한 응용 분야는 서로 다른 열 요구사항을 가집니다.

응용 분야권장 열 전략
LED 조명알루미늄 코어 PCB
자동차 전자제품중구리 PCB
산업용 제어구리 레이어 및 서멀 비아
전원 공급 장치중구리 및 방열판
서버 하드웨어다층 열 관리


대전류 및 고전력 설계의 경우 중구리 PCB가 열 성능과 제조 가능성 사이에서 가장 효율적인 균형을 제공하는 경우가 많습니다.

설계가 제조 준비가 되었을 때, 표준 PCB 생산, 중구리 PCB 제조 및 온라인 견적 도구를 지원하는 제조업체를 선택하면 엔지니어링 검증에서 제조로의 전환이 간소화됩니다. PCBgogo는 고급 열 관리 기능이 필요한 설계를 포함한 프로토타입 및 양산 PCB 서비스를 지원합니다.

자주 묻는 질문

PCB 열 관리를 개선하는 가장 좋은 방법은 무엇인가요?

가장 효과적인 접근 방식은 양호한 부품 배치, 넓은 구리 영역, 서멀 비아 및 적절한 기류를 결합하는 것입니다. 단일 기술로 모든 열 문제를 해결할 수는 없습니다.

PCB는 몇 개의 서멀 비아를 사용해야 하나요?

개수는 전력 손실과 사용 가능한 기판 공간에 따라 달라집니다. 대부분의 전력 소자는 단일 비아보다 서멀 비아 어레이에서 더 큰 이점을 얻습니다.

중구리 PCB가 항상 방열에 더 좋은가요?

항상 그렇지는 않습니다. 중구리는 열 확산과 전류 용량을 개선하지만 레이아웃, 기류 및 재료 선택과 같은 요소도 여전히 중요합니다.

PCB 응용 분야에서 열전도율이 가장 높은 재료는 무엇인가요?

일반적인 PCB 재료 중 구리 코어 PCB가 일반적으로 가장 높은 열전도율을 제공합니다. 알루미늄 코어 PCB도 열 응용 분야에 널리 사용됩니다.

열 시뮬레이션이 물리적 테스트를 대체할 수 있나요?

아니요. 열 시뮬레이션은 성능을 예측하는 데 도움이 되지만 실제 작동 조건을 검증하기 위해서는 물리적 테스트가 여전히 필요합니다.

결론

효과적인 PCB 열 관리는 현명한 레이아웃 결정, 적절한 재료, 서멀 비아, 구리 구조 및 시뮬레이션과 테스트를 통한 검증을 결합합니다. 설계 프로세스 초기에 방열 문제를 해결하면 신뢰성이 향상되고 제품 수명이 연장되며 값비싼 재설계가 줄어듭니다.

다음 프로토타입 또는 양산 프로젝트를 위해 중구리 PCB 제조 및 일반적인 열 관리 요구사항을 지원하는 제조 파트너를 선택하면 잘 설계된 엔지니어링 결과물을 성공적인 제품으로 전환하는 데 도움이 될 수 있습니다.
