PCB 트레이스 수리: 끊어진 PCB 트레이스 수리를 위한 완전 가이드

손상된 PCB 트레이스는 기판 위의 모든 부품이 여전히 작동하더라도 전체 장치를 정지시킬 수 있습니다. 과열, 부식, 우발적인 긁힘 또는 실패한 리워크 시도로 인한 손상이든, 끊어진 구리 트레이스는 회로가 올바르게 작동하도록 유지하는 전기 경로를 차단합니다.

PCB 트레이스 수리 방법을 아는 것은 시간을 절약하고, 교체 비용을 줄이며, 귀중한 전자제품의 수명을 연장할 수 있습니다. 이 가이드는 가장 효과적인 PCB 트레이스 수리 방법, 필요한 도구, 피해야 할 일반적인 실수, 그리고 보드 교체보다 수리가 더 나은 선택인 경우를 다룹니다.

PCB 트레이스 수리란 무엇인가?

PCB 트레이스 수리는 인쇄회로기판의 손상된 구리 도체에 전기적 연속성을 복원하는 과정입니다. PCB 트레이스는 기판 내부 배선 역할을 하며, 부품 간 전원과 신호를 전달합니다.

트레이스가 균열, 탄화, 박리 또는 부식되면 회로는 더 이상 설계대로 작동할 수 없습니다. 손상된 영역을 수리하면 전기적 연결이 복원되고 기판이 다시 기능할 수 있습니다.

PCB 트레이스 손상은 일반적으로 다음으로 인해 발생합니다:

• 기계적 응력 및 진동

• 과도한 납땜 열

• 습기 노출로 인한 부식

• 과전류 조건

• 조립 또는 리워크 중 물리적 손상

적절한 수리 기술은 트레이스 폭, 전류 요구사항 및 손상 정도에 따라 달라집니다.

PCB 트레이스 손상의 일반적인 유형

수리를 시작하기 전에 고장 유형을 식별하는 것이 중요합니다. 다른 형태의 손상은 다른 수리 방법을 필요로 합니다.

근본 원인을 정확히 식별하면 수리 후 동일한 문제가 다시 발생하는 것을 방지하는 데 도움이 됩니다.

끊어진 PCB 트레이스를 수리하는 방법

손상된 영역이 확인되면 대부분의 수리는 유사한 작업 흐름을 따릅니다.

1단계: 손상 검사

확대경이나 현미경을 사용하여 트레이스를 자세히 검사하십시오. 디지털 멀티미터의 연속성 모드는 전기 경로가 단선되었는지 확인할 수 있습니다.

인접 트레이스에도 주의를 기울이십시오. 손상은 육안으로 보이는 단선 부분을 넘어 확장되는 경우가 많습니다.

2단계: 영역 세정

수리 영역에서 먼지, 산화물, 플럭스 잔여물 및 느슨한 재료를 제거하십시오.

이소프로필 알코올은 빠르게 증발하고 잔여물이 거의 남지 않아 일반적으로 사용됩니다. 깨끗한 표면은 납땜성을 향상시키고 도전성 재료의 접착력을 보장합니다.

3단계: 신선한 구리 노출

정밀 나이프 또는 유리섬유 펜을 사용하여 손상된 트레이스 양쪽의 솔더 마스크를 조심스럽게 긁어내십시오.

신선한 구리를 노출시키면 수리를 위한 신뢰할 수 있는 연결 지점이 제공됩니다.

4단계: 적절한 수리 방법 선택

최적의 수리 방법은 단선의 크기와 회로의 전기적 요구사항에 따라 달라집니다.

다음 섹션에서는 가장 일반적인 기술을 설명합니다.

PCB 트레이스 수리 펜 사용 방법

작은 균열과 저전류 응용 분야의 경우 PCB 트레이스 수리 펜이 빠른 해결책을 제공할 수 있습니다.

이 펜에는 손상된 부분의 연속성을 복원하는 도전성 은 잉크가 들어 있습니다.

1. 펜을 충분히 흔드십시오.

2. 손상된 영역을 세정하십시오.

3. 단선 부위에 도전성 잉크를 도포하십시오.

4. 제조업체 지침에 따라 잉크를 경화시키십시오.

5. 멀티미터로 연속성을 테스트하십시오.

6. 필요한 경우 보호 코팅을 도포하십시오.

이 방법은 소비자 가전, 리모컨, 멤브레인 회로 및 프로토타입 기판에 잘 작동합니다.

그러나 도전성 잉크는 일반적으로 구리보다 저항이 높으며 대전류 트레이스에는 적합하지 않을 수 있습니다.

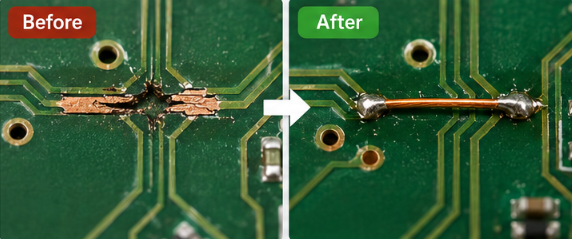

점퍼 와이어로 PCB 트레이스 수리

더 큰 단선의 경우 점퍼 와이어 수리가 가장 신뢰할 수 있는 옵션인 경우가 많습니다.

누락된 구리 섹션을 재현하는 대신 작은 절연 와이어가 손상된 영역을 브리지하여 새로운 도전 경로를 생성합니다.

많은 기술자는 30 AWG 랩 와이어 또는 가는 마그넷 와이어를 선호하는데, 이는 배선과 납땜이 쉽기 때문입니다.

점퍼 와이어 수리의 장점:

• 우수한 전도성

• 대전류 응용 분야에 적합

• 강한 장기 신뢰성

• 낮은 수리 비용

이 방법은 산업용 장비, 자동차 전자제품 및 프로토타입 개발에 일반적으로 사용됩니다.

도전성 에폭시를 사용한 PCB 기판 트레이스 수리

일부 어셈블리에는 납땜이 위험한 열에 민감한 부품이 포함되어 있습니다.

이러한 상황에서 도전성 에폭시는 대체 수리 방법을 제공합니다.

도전성 에폭시는 접착 강도와 전기 전도성을 결합합니다. 경화 후 손상된 트레이스 섹션 사이에 영구적인 접합을 형성합니다.

경화 과정이 납땜보다 오래 걸리지만, 열 노출을 최소화해야 할 때 도전성 에폭시가 유용할 수 있습니다.

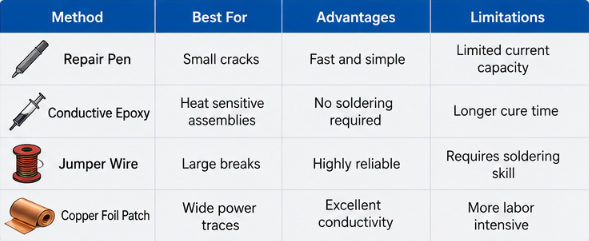

PCB 트레이스 수리 방법 비교

올바른 기술 선택은 응용 분야에 따라 달라집니다.

대부분의 전문 수리에서 내구성이 주요 관심사일 때 점퍼 와이어가 선호되는 솔루션으로 남아 있습니다.

수리 실패를 초래하는 일반적인 실수

숙련된 기술자조차도 때때로 수리 실패를 경험합니다. 대부분의 문제는 몇 가지 일반적인 실수로 거슬러 올라갈 수 있습니다.

1. 과도한 열 적용

너무 많은 열은 인접 트레이스를 박리시키고 패드를 손상시켜 추가 수리 작업을 생성할 수 있습니다.

2. 표면 준비 건너뛰기

산화된 구리와 오염은 적절한 접합을 방지합니다. 세정은 절대 건너뛰어서는 안 됩니다.

3. 대전류 트레이스에 도전성 잉크 사용

편리하지만 도전성 잉크가 원래 구리 트레이스가 지원하는 전류 수준을 항상 처리할 수 있는 것은 아닙니다.

4. 수리 보호 실패

노출된 도전성 재료는 시간이 지남에 따라 부식될 수 있습니다. 보호 코팅은 장기 신뢰성을 크게 향상시킵니다.

수리 테스트

기판에 전원을 공급하기 전에 수리가 전기적 및 기계적으로 견고한지 확인하십시오.

다음 체크리스트를 사용하십시오:

1. 수리된 섹션 전체의 연속성을 확인하십시오.

2. 인접 트레이스와의 단락을 확인하십시오.

3. 기계적 안정성을 확인하십시오.

4. 확대하여 납땜 조인트를 검사하십시오.

5. 전원을 인가하고 기능 테스트를 수행하십시오.

철저한 테스트는 나중에 진단이 어려울 수 있는 간헐적 고장을 방지하는 데 도움이 됩니다.

언제 수리보다 교체를 선택해야 하는가?

모든 손상된 PCB가 수리되어야 하는 것은 아닙니다.

다음과 같은 경우 수리가 종종 최선의 선택입니다:

• 기판 교체 비용이 비쌀 때

• 교체 리드 타임이 길 때

• 손상 영역이 소수의 트레이스로 제한될 때

• 제품이 단종되었을 때

여러 내부 레이어가 손상되었거나 광범위한 탄화 손상이 있는 경우 교체가 더 비용 효율적일 수 있습니다.

기판이 수리가 아닌 교체가 필요하다고 판단되면, 정확한 제조 파일을 확보하는 것이 다음 우선순위가 됩니다. 새로운 제조 주문을 준비 중이라면, PCBgogo는 PCB 제조 및 조립 서비스를 지원하며 온라인 견적 시스템을 통해 수리 평가에서 생산으로의 전환을 간소화할 수 있습니다.

자주 묻는 질문

끊어진 PCB 트레이스를 어떻게 수리하나요?

가장 일반적인 방법으로는 도전성 잉크, 도전성 에폭시, 점퍼 와이어 및 구리 호일 패치가 있습니다. 최선의 선택은 단선의 크기와 트레이스가 전달하는 전류에 따라 달라집니다.

PCB 트레이스 수리 펜은 실제로 효과가 있나요?

네. PCB 트레이스 수리 펜은 작은 단선과 균열의 연속성을 효과적으로 복원할 수 있습니다. 저전류 응용 분야에 가장 적합합니다.

PCB 트레이스가 끊어지는 원인은 무엇인가요?

일반적인 원인으로는 과열, 기계적 응력, 부식, 리워크 중 우발적 긁힘 및 과전류 흐름이 있습니다.

탄화된 PCB 트레이스를 수리할 수 있나요?

네. 탄화된 부분은 종종 제거하고 점퍼 와이어나 구리 호일로 교체할 수 있습니다. 교체 도체는 필요한 전류에 적합한 크기로 선정해야 합니다.

PCB 트레이스 수리에 가장 적합한 와이어는 무엇인가요?

많은 기술자가 30 AWG 랩 와이어나 가는 마그넷 와이어를 사용하는데, 이는 기판에 납땜하고 배선하기 쉽기 때문입니다.

수리된 PCB 트레이스를 어떻게 보호하나요?

테스트 후 UV 솔더 마스크, 컨포멀 코팅 또는 다른 절연 보호층을 도포하십시오. 이는 부식과 우발적 단락을 방지하는 데 도움이 됩니다.

결론

PCB 트레이스 수리는 손상된 전자제품의 기능을 복원하고 불필요한 기판 교체를 줄일 수 있는 귀중한 기술입니다. 올바른 수리 방법을 선택하고, 표면을 적절히 준비하며, 결과를 철저히 테스트함으로써 수년간 신뢰할 수 있는 수리를 달성할 수 있습니다. 수리가 더 이상 실용적이지 않을 때, 전문적으로 제조된 교체 기판이 종종 가장 효율적인 다음 단계입니다.
