PCB X-ray 검사: 공정, 결함 및 표준

용어 정의

PCB X-ray 검사가 필요한 이유

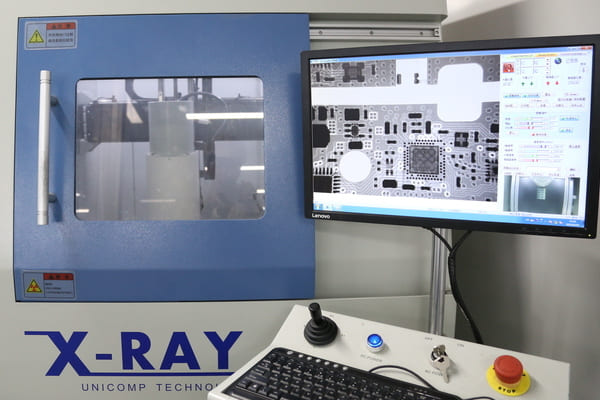

PCB X-ray 검사는 X선이 재료를 통과할 때 나타나는 흡수 차이를 영상으로 변환하여, 외관으로 보이지 않는 내부 구조와 솔더 접합부를 확인하는 비파괴 검사입니다. 구리, 주석계 솔더와 같이 밀도가 높은 부분은 상대적으로 어둡게 나타나고, 기포나 빈 공간은 밝게 나타나는 경향이 있습니다. 다만 영상의 명암만으로 합격과 불합격을 단정해서는 안 되며, 패키지 구조·재료 두께·촬영 각도·공정 이력까지 함께 해석해야 합니다.

특히 볼 그리드 배열 패키지(BGA), 무리드 사각 패키지(QFN), 바닥면 단자 부품(BTC)은 접합부가 부품 아래에 가려져 있습니다. 자동 광학 검사(AOI)는 부품의 위치와 외관을 빠르게 확인하지만, 가려진 솔더 조인트의 보이드·브리지·미접합을 직접 볼 수 없습니다. 이 때문에 표면 검사와 내부 검사는 서로 대체 관계가 아니라 상호 보완 관계입니다.

검사 기술을 비교하려면 PCBgogo의 자동 광학 검사 안내와 X-ray 영상을 함께 검토하는 것이 좋습니다. 외관 이상은 광학 영상으로, 숨겨진 접합 상태는 X-ray 영상으로 확인하면 판정 근거가 더 명확해집니다.

X-ray 영상은 어떻게 만들어지는가

2D 투과 영상

2차원 투과 촬영은 검사 속도가 빠르고 반복 생산에 적용하기 쉽습니다. 상하 구조가 한 화면에 겹쳐 보이므로 단면이 단순한 BGA, QFN, 관통 홀 실장 기술(THT)의 솔더 충전 상태를 선별하는 데 효과적입니다. 반면 양면 실장 보드나 밀도가 높은 다층 구조에서는 위아래 특징이 중첩되어 결함 위치를 구분하기 어려울 수 있습니다.

사선 촬영과 단층 촬영

검사체를 기울여 여러 방향에서 촬영하면 솔더 볼의 형상과 브리지 여부를 더 입체적으로 볼 수 있습니다. 컴퓨터 단층 촬영(CT)은 여러 투영 영상을 재구성해 단면 또는 3차원 정보를 제공하므로, 중첩이 심하거나 고가·고신뢰성 제품의 원인 분석에 유용합니다. 다만 촬영과 재구성 시간이 길고 데이터 해석도 복잡하므로 모든 제품에 일률적으로 적용하기보다 위험도에 따라 선택해야 합니다.

실무 검사 공정: 준비에서 판정까지

1. 검사 계획 수립: 도면, 부품 목록, 패키지 데이터, 고객 규격과 제품 등급을 확인합니다. 전수 검사인지 표본 검사인지, 어떤 부품과 결함을 중점 관리할지 먼저 정합니다.

2. 프로그램 및 기준 영상 설정: 관심 영역(ROI), 배율, 전압, 전류, 노출 시간, 촬영 각도와 허용 임계값을 설정합니다. 양품 기준 영상과 알려진 결함 샘플이 있으면 오판을 줄일 수 있습니다.

3. 보드 로딩과 위치 정렬: 보드 방향과 기준점을 확인하고, 휨이나 고정 불량으로 영상이 흐려지지 않도록 지그와 지지 상태를 점검합니다.

4. 영상 취득: 2D, 사선 또는 CT 방식으로 촬영합니다. 한 번의 고배율 영상만 보는 대신 전체 영역을 선별한 뒤 의심 위치를 확대하는 방식이 효율적입니다.

5. 결함 분석: 솔더 볼 크기와 원형도, 보이드 면적, 브리지, 오픈, 정렬 불량, 관통 홀 충전 상태를 판독합니다. 자동 알고리즘 결과는 작업자의 영상 검토로 확인합니다.

6. 확인과 판정: 의심 결함은 다른 각도 촬영, AOI, 전기 검사 또는 필요 시 단면 분석으로 교차 확인합니다. 판정 기준은 계약 문서와 적용 표준의 우선순위에 따릅니다.

7. 기록과 피드백: 영상, 프로그램 버전, 로트, 설비 조건, 판정 결과와 조치 이력을 보존합니다. 반복 결함은 인쇄, 실장, 리플로우 조건과 연결해 공정 개선 항목으로 전환합니다.

대표 결함과 영상 판독 포인트

중요: X-ray 영상에서 보이드가 보인다는 사실만으로 불합격은 아닙니다. 허용 여부는 제품 등급, 접합부 기능, 보이드의 위치와 분포, 고객 도면 및 계약 기준에 따라 달라집니다. 인터넷에서 본 단일 비율을 모든 BGA·QFN·열 패드에 공통 적용하면 과검출이나 미검출이 발생할 수 있습니다.

표준을 적용하는 올바른 방법

표준 번호만 도면에 적는 것으로는 충분하지 않습니다. 발주자와 제조자는 적용 개정판, 제품 등급, 검사 범위, 표본 수, 재검 조건, 판정 권한과 기록 보존 기간을 합의해야 합니다. 고객 도면·승인 사양·계약 문서에 더 구체적인 요구가 있다면 그 우선순위를 먼저 확인합니다.

전수 검사와 표본 검사는 어떻게 선택할까

전수 검사가 유리한 경우는 숨겨진 접합부가 많고, 불량 유출 비용이 크며, 신규 패키지·신규 공정·초도 생산처럼 공정 능력이 충분히 검증되지 않은 상황입니다. 자동차, 의료, 항공우주 등 고신뢰성 용도에서도 고객 요구에 따라 검사 범위가 확대될 수 있습니다.

공정이 안정되고 결함 이력이 충분히 축적된 양산에서는 위험 기반 표본 검사를 고려할 수 있습니다. 이때 표본 수를 임의로 줄이지 말고 로트 크기, 공정 능력, 이전 불량률, 부품 중요도와 고객 기준을 근거로 정해야 합니다. 첫 보드 검사와 정기 감사, 공정 변경 후 강화 검사를 조합하면 비용과 검출력을 균형 있게 관리할 수 있습니다.

X-ray만으로 놓칠 수 있는 것

· 미세 균열이나 헤드‑인‑필로우는 촬영 방향과 해상도에 따라 정상처럼 보일 수 있습니다.

· 중첩 구조는 서로 다른 층의 특징을 한 결함처럼 보이게 만들 수 있습니다.

· 영상은 구조를 보여 주지만 실제 전기 기능이나 장기 신뢰성을 직접 보증하지는 않습니다.

· 자동 판정은 임계값과 학습 데이터에 민감하므로, 프로그램 변경 시 기준 샘플로 재검증해야 합니다.

따라서 숨겨진 접합부는 PCBgogo X-ray 검사 안내를 참고해 검사 목적을 정하고, 회로의 단락·단선 여부는 필요에 따라 전기 검사로 보완해야 합니다. 전기 검사 방식은 PCB 전기 검사 안내에서 함께 확인할 수 있습니다.

설계·제조 단계에서 검사성을 높이는 팁

· 부품 아래의 관심 접합부가 다른 고밀도 구조와 과도하게 겹치지 않도록 배치를 검토합니다.

· BGA와 QFN의 패드, 스텐실 개구, 솔더마스크 설계를 제조사와 사전에 확인합니다.

· 양면 실장 보드에서는 상하 패키지의 중첩을 줄여 2D 영상 판독성을 높입니다.

· 초도품 승인 시 양품 기준 영상과 대표 결함 영상을 함께 축적합니다.

· X-ray 결과를 부품 좌표, 로트, 리플로우 프로파일, 솔더 페이스트 검사(SPI) 데이터와 연결합니다.

BGA 구조와 조립 조건을 먼저 이해하면 검사 프로그램을 더 정확히 만들 수 있습니다. 관련 기본 정보는 PCBgogo BGA 패키지 가이드에서 확인할 수 있습니다.

검사 보고서에 포함할 항목

자주 묻는 질문

PCB X-ray 검사는 모든 보드에 필요한가요?

아닙니다. 가려진 접합부, 고밀도 구조, 높은 고장 비용 또는 고객 요구가 있을 때 우선 적용합니다. 단순한 외관 결함은 AOI가 더 빠르고 경제적일 수 있습니다.

보이드 비율만 측정하면 충분한가요?

충분하지 않습니다. 위치, 분포, 접합부 기능, 열 경로, 제품 등급과 고객 기준을 함께 평가해야 합니다.

2D 장비로 BGA 검사가 가능한가요?

대부분의 선별 검사는 가능합니다. 다만 양면 중첩, 미세 피치, 의심 오픈처럼 구조가 복잡하면 사선 촬영이나 CT가 더 적합할 수 있습니다.

X-ray 합격이면 전기 검사를 생략해도 되나요?

그렇지 않습니다. X-ray는 구조적 이상을, 전기 검사는 회로 기능과 연결 상태를 확인합니다. 제품 위험도에 따라 두 결과를 함께 사용해야 합니다.

결론

PCB X-ray 검사의 핵심은 영상을 많이 촬영하는 것이 아니라, 제품 위험에 맞는 촬영 방식과 판정 기준을 설계하는 데 있습니다. BGA·QFN처럼 접합부가 숨겨진 부품은 X-ray로 구조를 확인하고, AOI·SPI·전기 검사와 결과를 연결해야 결함 유출과 불필요한 재작업을 동시에 줄일 수 있습니다. 또한 표준의 숫자를 기계적으로 적용하기보다 계약 요구, 제품 등급, 패키지 특성과 공정 데이터를 기준으로 판정해야 합니다.

참고 자료

· IPC, IPC-A-610J 및 IPC J-STD-001J 개정 발표

· IPC, IPC-7095E 목차 및 적용 범위

· IPC, IPC J-STD-001J 목차 및 적용 범위

· IPC, IPC-TM-650 시험 방법 목록
