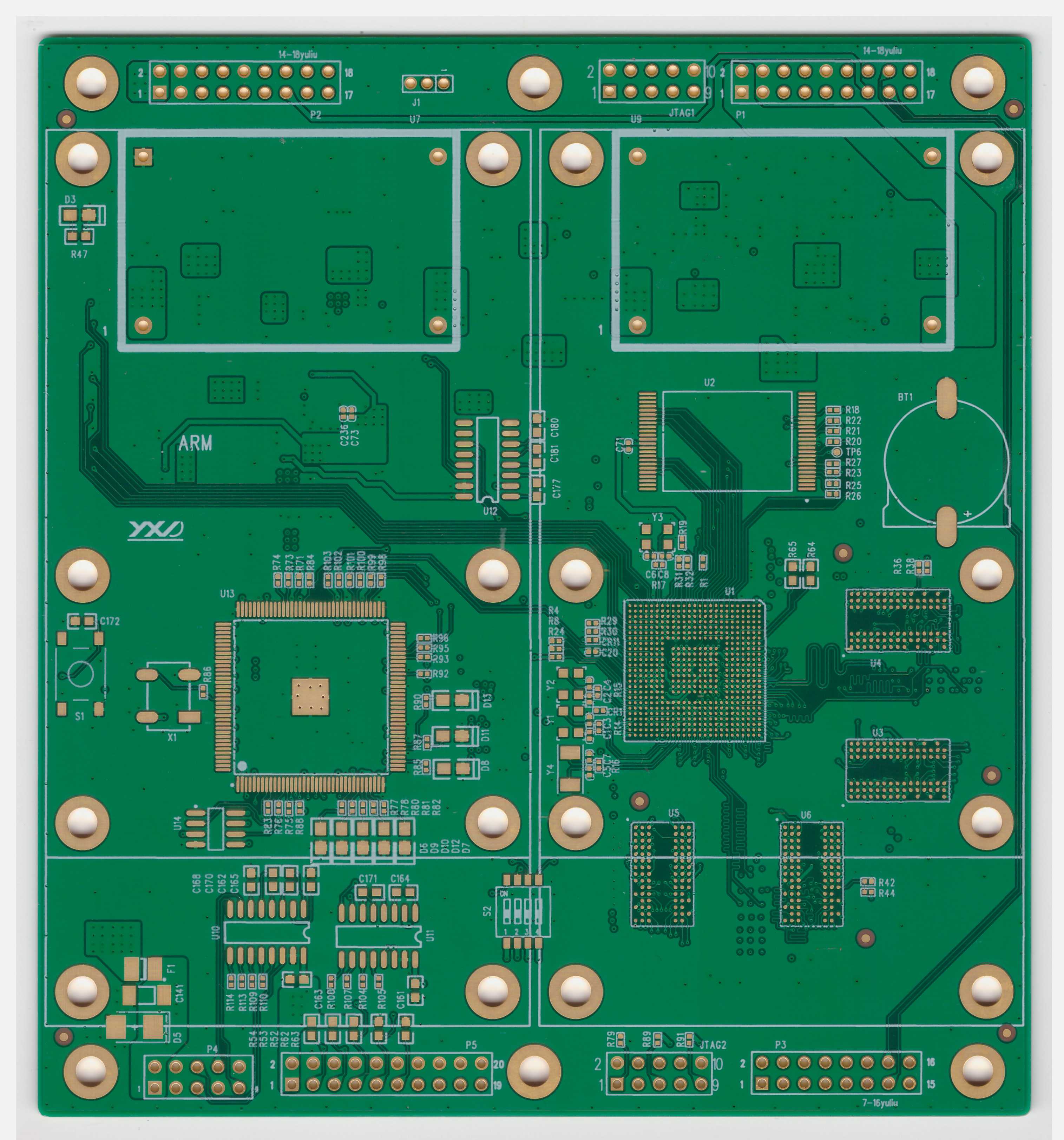

PCBA 테스트 전략: 기능 테스트 및 ICT 테스트는 어떻게 수행되는가?

복잡한 전자제품 제조 환경에서 제품 신뢰성 확보는 필수 불가결한 요소입니다. 견고한 PCBA 테스트 전략은 품질 청사진 역할을 하며, 모든 PCBA(인쇄회로기판 어셈블리)가 구조적 기준을 충족할 뿐만 아니라 실제 작동 조건에서도 완벽하게 작동하도록 보장합니다. 이러한 전략적 접근 방식은 상호 보완적인 두 가지 방법론, 즉 회로 내 테스트(ICT)와 기능 회로 테스트(FCT)에 크게 의존합니다. 이러한 테스트가 기술적으로 어떻게 수행되는지 이해하는 것은 제조 수율을 극대화하고 비용이 많이 드는 결함을 최소화하는 데 매우 중요합니다.

회로 내 테스트(ICT): 조립 결함의 정확한 위치 파악

ICT는 조립된 보드의 구조적 무결성과 기본 전기적 기능을 검증하도록 설계된 강력한 제조 결함 분석 도구입니다. 일반적으로 표면 실장 기술( SMT ) 및/또는 스루홀 기술(THT) 조립 공정 직후에 수행됩니다.

ICT 수행 방식("고난도 치료 접근법"):

고정 장치 설계: PCB 레이아웃을 기반으로 맞춤형 고정 장치(또는 "베드 오브 네일")가 설계되며, 이 고정 장치는 일반적으로 공압식 또는 진공식으로 작동합니다. 이 고정 장치에는 PCBA의 지정된 테스트 포인트(패드)에 정확하게 정렬되는 스프링 장착 프로브 배열이 포함되어 있습니다.

접촉 및 측정: PCBA가 고정 장치에 압착되면 프로브가 목표 테스트 지점과 전기적으로 접촉합니다.

순차 테스트: ICT 장비는 보드의 노드 전체에 걸쳐 체계적으로 자극을 가하고 측정값을 기록합니다. 테스트 순서는 일반적으로 다음과 같습니다.

연속성 및 절연 테스트: 단락(납땜 브리지) 및 개방(단선 또는 누락된 부품)을 신속하게 확인합니다.

수동 부품 측정: 부품의 저항($R$), 정전 용량($C$), 인덕턴스($L$) 값을 측정하여 설계 허용 오차 범위 내에 있는지 확인합니다.

능동 부품 검증: 가드 프로빙과 같은 기술을 사용하여 다이오드, 트랜지스터의 기능 및 올바른 방향을 확인하고 집적 회로(IC)의 무결성을 검증합니다.

ICT는 잘못된 부품, 누락된 부품, 납땜 문제와 같은 제조상의 결함을 찾아내는 데 탁월하며, 신속한 결함 진단과 명확한 수리 지침을 제공합니다.

기능 회로 테스트(FCT): 작동 성능 검증

기능 회로 테스트(FCT)는 최종적이고 포괄적인 성능 검증 단계입니다. 이는 완성된 제품의 실제 작동 환경을 시뮬레이션하여 핵심 펌웨어가 설치된 후 PCBA가 의도된 기능을 제대로 수행할 수 있는지 확인합니다.

FCT 수행 방법(시뮬레이션 접근법):

펌웨어 통합:

가장 중요한 첫 번째 단계는 최종 소프트웨어 또는 펌웨어를 보드의 메모리 구성 요소(예: 마이크로컨트롤러, 플래시 칩)에 인 시스템 프로그래밍(ISP) 또는 플래싱하는 것입니다.

테스트 픽스처 및 인터페이스:

ICT와 유사하게 테스트 지그 또는 픽스처가 사용되지만, 보드의 전원 커넥터, 입출력(I/O) 포트 및 통신 인터페이스(예: USB, 이더넷, RF 안테나)와의 인터페이스에 중점을 둡니다.

환경 시뮬레이션:

테스트 환경은 실제 상황을 시뮬레이션합니다. 여기에는 다음이 포함됩니다.

전원 공급 장치 점검: 전압 조절, 전류 소모량 및 전원 켜짐/꺼짐 순서 확인.

입력 시뮬레이션: 외부 계측기 또는 테스트 카드를 사용하여 센서, 버튼 또는 통신 신호로부터의 입력을 시뮬레이션하는 것입니다.

출력 검증: 디지털 출력 상태, 아날로그 신호 무결성 또는 데이터 전송 속도와 같은 보드의 응답을 측정하고 검증합니다. 예를 들어 통신 모듈이 데이터를 올바르게 전송하는지 테스트하는 것입니다.

진행 여부 결정:

FCT는 일반적으로 PCBA가 완벽하게 작동하고 모든 설계 사양을 준수하는지 여부를 인증하는 간단한 합격/불합격 결과를 제공하도록 설계되었습니다.

FCT는 타이밍 문제, 소프트웨어 버그, 구성 요소 간 상호 작용 오류와 같이 ICT로는 포착할 수 없는 기능적 오류를 잡아내기 때문에 매우 중요합니다.

결론

성공적인 PCBA 테스트 전략을 위해서는 이 두 가지 방법론이 시너지 효과를 내야 합니다. ICT는 품질의 기초를 제공하여 구조적 제조 결함을 신속하게 걸러내고, FCT는 최종 단계의 복잡한 기능 검증에 효율적으로 집중할 수 있도록 합니다. 구조 검증에서 동작 테스트에 이르는 이러한 단계별 접근 방식은 신뢰할 수 있는 전자 제품 생산을 위한 최고의 기준입니다. 전자 어셈블리에서 타협 없는 품질을 요구하는 고객을 위해 PCBGOGO는 포괄적인 솔루션을 제공합니다 .PCBA 서비스당사의 첨단 SMT 라인은 높은 커버리지의 ICT 솔루션과 맞춤형 FCT 솔루션을 모두 통합하여 당사가 제공하는 모든 보드가 엄격한 성능 기준을 충족하도록 보장합니다.PCBGOGO 와 파트너십을 맺으세요신뢰성과 시장 출시 속도를 보장하는 강력한 PCBA 테스트 전략을 구현합니다.
