휴대용 AI 기기 PCB에 HDI가 꼭 필요한가요? (선택 기준)

서론：요즘 휴대용 AI 스틱, AI 센서 모듈, 소형 AI 웨어러블 프로젝트가 늘어나고 있습니다. 해외 오픈 레퍼런스 디자인을 보면 HDI 기판을 사용한 사례가 많아 ‘휴대 AI 기기 PCB HDI는 필수’라고 생각하기 쉽습니다. 하지만 레퍼런스 설계는 해당 제품의 기구, 부품, 양산 목표에 맞춰진 결과일 뿐, 모든 프로젝트에 그대로 적용되는 기준은 아닙니다. 이 글에서는 휴대용 AI 기기 PCB의 모듈별 HDI 압력과 프로토타입·양산 단계의 선택 기준을 정리합니다.

먼저 HDI와 일반 다층 PCB 사이의 큰 선택 기준은 HDI 선택 가이드에서 확인할 수 있습니다. 이 글은 휴대 AI 기기 내부 모듈별 판단에 초점을 맞춥니다.

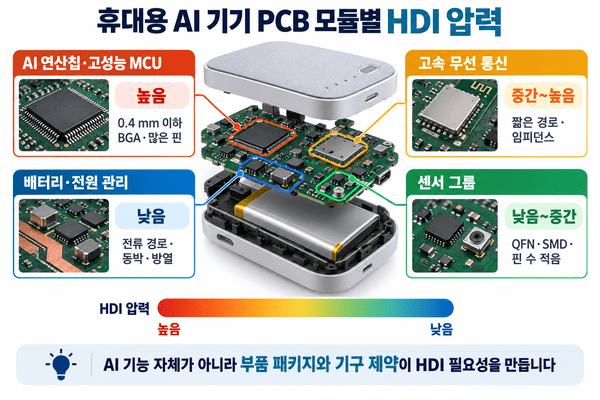

휴대용 AI PCB HDI 압력이 큰 모듈은 어디일까요?

AI 연산칩과 고성능 MCU

휴대 AI의 핵심 부품은 BGA 또는 WLCSP 미세 피치 패키지를 사용하는 경우가 많습니다. 핀 수가 많고 피치가 0.4 mm 이하로 내려가면 일반 관통 비아로 팬아웃할 공간이 부족해 HDI 미세 비아가 필요한 상황이 생길 수 있습니다. 다만 저사양 AI칩이나 넓은 피치 부품을 쓰면 이 압력은 크게 줄어듭니다.

고속 무선 통신 모듈

Wi-Fi 6, BLE 고속 통신, 소형 5G 모듈처럼 RF와 고속 신호가 함께 들어가면 임피던스 제어와 짧은 경로가 중요해집니다. HDI가 유리한 경우도 있지만, RF 레이아웃과 스택업 설계 경험이 충분하다면 일반 다층 PCB로 구현 가능한 경우도 많습니다.

HDI 부담이 거의 없는 모듈은 무엇일까요?

배터리와 전원 관리 회로

전원부는 비교적 큰 부품과 넓은 패드를 사용하는 경우가 많습니다. 여기서 중요한 것은 미세 비아보다 전류 경로, 동박 두께, 방열, 접지 안정성입니다. 기판 공간만 확보된다면 일반 다층 PCB로 대부분 해결할 수 있습니다.

각종 센서 그룹

IMU, 온습도, 조도, 근접 센서 등은 대부분 QFN이나 SMD 패키지로 구성되며 핀 수가 많지 않습니다. AI 기기에 들어간다고 해서 센서 영역 자체가 HDI를 강하게 요구하는 것은 아닙니다. 센서 위치와 신호 노이즈 관리는 중요하지만, 그것이 곧 HDI 필요성을 의미하지는 않습니다.

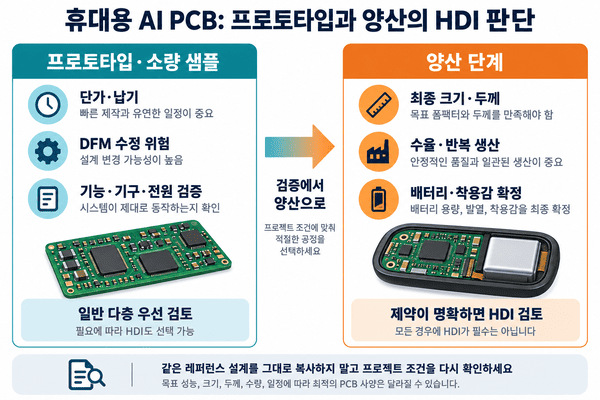

프로토타입과 양산 단계에서는 판단이 어떻게 달라질까요?

프로토타입 단계에서는 기능 검증, 기구 검증, 전원 안정성 확인이 우선입니다. 이때 불필요하게 HDI를 적용하면 샘플 단가와 리드타임이 늘어날 수 있습니다. 반대로 양산 단계에서는 최종 외형, 두께, 착용감, 배터리 공간이 확정되므로 HDI가 제품 완성도를 높이는 선택이 될 수 있습니다.

소량 샘플에서 HDI 전환을 판단하는 절차는 HDI 전환 체크리스트에서 단계별로 확인할 수 있습니다.

레퍼런스 디자인을 그대로 따라 하면 왜 위험할까요?

레퍼런스 보드는 양산 조건을 전제로 할 수 있습니다

해외 참고 디자인은 대량 양산 제품을 기준으로 만들어진 경우가 많습니다. 소량 프로토타입 비용, 부품 대체 가능성, 국내 조달 일정, DFM 수정 비용까지 고려한 자료가 아닐 수 있습니다.

기구와 부품 구성이 다르면 HDI 필요성도 달라집니다

참고 디자인의 하우징 크기, 배터리 용량, 안테나 위치, AI칩 패키지가 우리 프로젝트와 같지 않다면 같은 PCB 구조를 쓸 이유도 약해집니다. AI 기능 자체가 HDI를 요구하는 것이 아니라, 실제 제약은 부품 패키지와 기구 구조에서 나옵니다.

휴대용 AI 기기 PCB HDI를 자가 진단하려면 무엇을 봐야 할까요?

휴대 AI 기기에서 HDI를 진지하게 검토해야 할 때는 언제인가요?

자가 진단에서 미세 피치 AI칩과 극심한 기구 제약이 동시에 확인될 때 HDI를 진지하게 검토하는 것이 좋습니다. 둘 중 하나만 해당한다면 먼저 부품 변경, 레이아웃 재배치, 기구 사이즈 완화, 일반 다층 PCB 스택업 최적화를 검토하세요. 휴대용 AI PCB HDI 선택 기준, 더 정확히 말하면 HDI 기판 선택 기준은 ‘AI가 들어갔는가’가 아니라 ‘일반 다층으로 해결하기 어려운 모듈 제약이 실제로 존재하는가’입니다.

자주 묻는 질문(FAQ)

Q1. AI칩만 탑재하면 무조건 HDI를 써야 하나요?

A1. 아닙니다. AI칩의 패키지 피치, 핀 수, 보드 크기 제약을 함께 봐야 합니다. 넓은 피치 부품이나 여유 있는 보드 크기라면 일반 다층 PCB로도 충분할 수 있습니다.

Q2. 레퍼런스 보드가 HDI를 쓰면 우리도 똑같이 따라야 하나요?

A2. 그렇지 않습니다. 레퍼런스 보드의 기구, 부품, 양산 수량이 우리 프로젝트와 다르면 HDI 필요성도 달라집니다. 참고는 하되 그대로 복사하기보다 제약 조건을 다시 확인해야 합니다.

Q3. 프로토타입에서는 HDI를 쓰지 않고 양산 때만 전환할 수 있나요?

A3. 가능합니다. 기능 검증이 우선인 초기 단계에서는 일반 다층 PCB로 빠르게 검증하고, 최종 외형과 부품이 확정된 뒤 HDI로 전환하는 방식도 현실적입니다.

Q4. 휴대용 AI PCB에서 가장 먼저 HDI 압력을 만드는 부품은 무엇인가요?

A4. 대부분 AI 연산칩, 고성능 MCU, 고속 통신 모듈입니다. 반대로 배터리, 전원, 일반 센서 영역은 HDI 압력이 상대적으로 낮습니다.

Q5. PCBgogo에서 휴대 AI 기기 PCB DFM 사전 검토가 가능한가요?

A5. Gerber, 스택업, 주요 부품 패키지, 목표 보드 크기와 수량을 함께 전달하면 HDI와 일반 다층 PCB 대안을 나누어 검토하는 데 도움이 됩니다.
