보조배터리 다중셀 보호회로 PCB: 밸런싱·과충전 방지 설계

서론：다중 직렬 셀 보조배터리에서는 사용할수록 셀 간 전압 차이가 커지거나, 특정 셀의 과충전 보호가 먼저 동작해 제품이 일찍 잠기는 문제가 생길 수 있습니다.BMS IC를 바꿔도 같은 증상이 남는다면, 원인은 칩보다 PCB의 셀 전압 샘플링 경로와 밸런싱 루프에 있을 수 있습니다.

이 글은 배터리 전기화학이나 대전류 방열을 반복하지 않고, PCB 배치 관점에서 샘플링·밸런싱·과충전 보호 경로를 안정적으로 설계하는 기준을 정리합니다.

다중 셀 BMS PCB에서 생기는 핵심 위험

• 샘플링선 길이와 비아 수가 셀마다 다르면 경로 임피던스가 달라져 실제 전압과 읽힌 전압 사이에 오차가 생길 수 있습니다.

• 밸런싱 저항 경로가 길거나 전력선과 나란히 지나면 밸런싱 전류가 불안정해지고, 스위칭·충방전 전류는 미약한 샘플링 신호를 흔들 수 있습니다.

• 고전위와 저전위 셀 경로가 무질서하게 교차하는 것도 결합과 조립 실수 위험을 키웁니다.

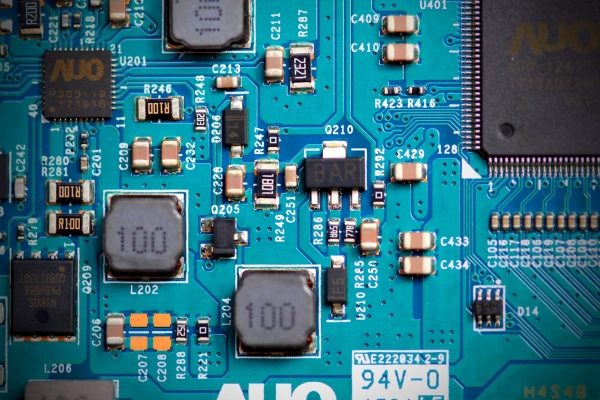

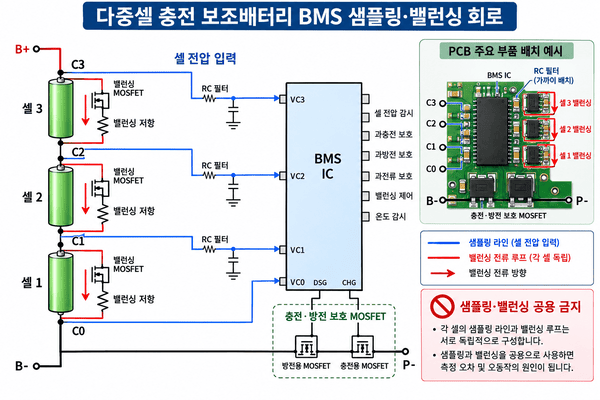

전압 샘플링 경로의 레이아웃 기준

• 각 셀 샘플링선은 가능한 한 길이, 폭, 비아 수를 유사하게 맞춥니다.

• 절대적인 등길이 수치보다 각 경로의 임피던스 차이를 작게 만드는 것이 목적입니다.

• 샘플링선은 충방전 주 전력선·인덕터·MOS 스위칭 노드에서 떨어뜨리고 장거리 평행 배선을 피합니다.

• 층을 바꿔야 한다면 전력 경로와 비아를 공유하지 않고, 셀별 샘플링 비아도 독립적으로 둡니다.

• 샘플링 필터 커패시터는 BMS IC의 해당 입력 핀 바로 가까이에 둡니다.

• 필터 소자와 IC 사이의 루프가 길면 노이즈가 이미 입력까지 들어온 뒤라 효과가 약해집니다.

• 고밀도 BMS 보드의 기본 제작 범위는

밸런싱 루프와 과충전 보호 경로

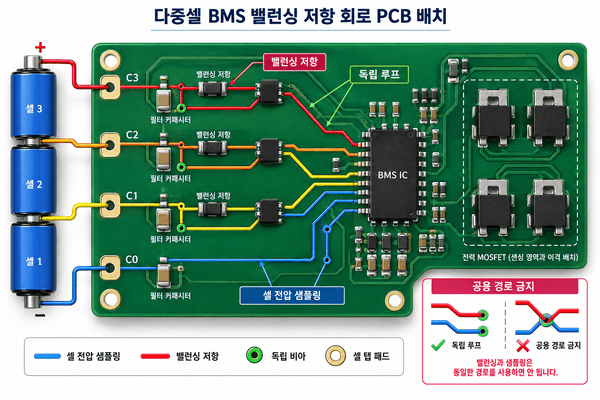

• 밸런싱 저항은 BMS IC의 밸런싱 핀에 가깝게 두고, 각 셀 루프를 짧고 독립적으로 구성합니다.

• 밸런싱 경로와 전압 샘플링선이 일부라도 공용되면 밸런싱 동작 순간의 전압 강하가 샘플링값에 섞여 보호 동작을 오판할 수 있습니다.

• 셀 순서에 맞춰 회로를 배열하면 고전위·저전위 경로의 교차를 줄이고, 테스트와 수리도 쉬워집니다.

• 보호 MOS의 게이트 제어선과 보조 필터도 샘플링선에서 분리합니다.

• 고전류 스위칭 경로가 센싱 영역을 지나면 보호 회로의 응답이 빨라지는 것이 아니라 측정 기준이 흔들릴 수 있습니다.

DFM과 양산에서 확인할 지점

• 양산 전에는 각 셀 샘플링선의 선폭, 길이, 비아 수를 비교하고 인접 BMS 핀 사이의 솔더 마스크·실크·단락 위험을 확인합니다.

• 셀 니켈 탭 패드는 조립 시 당기는 힘이 샘플링 패턴에 전달되지 않는 방향으로 배치해야 합니다.

• 실제 조립 조건은

익명화된 3셀 BMS 개선 사례

• 3셀 보조배터리에서 충전 중 실제 셀 전압은 정상인데 특정 셀 과충전 경보가 간헐적으로 발생한 사례를 익명화했습니다.

• 확인 결과 셀별 샘플링선 길이와 비아 수가 달랐고, 일부 경로는 전력선과 길게 평행이었으며, 밸런싱 루프가 샘플링선과 일부 구간을 공유했습니다.

• 수정에서는 셀 순서대로 샘플링선을 재배치하고 비아 수를 맞췄으며, 전력선에서 분리했습니다.

• 밸런싱 루프를 독립시킨 뒤 필터 커패시터를 BMS 입력 핀 가까이 옮겼습니다.

• 이후에는 실제 충전·밸런싱 조건에서 샘플링값과 보호 동작을 다시 확인해야 하며, 이 예시는 특정 제품의 성능을 보장하는 수치가 아닙니다.

제작 전 요약과 PCBgogo DFM 검토

다중 셀 보호회로 PCB의 핵심은 샘플링 경로의 임피던스를 셀마다 일관되게 만들고, 샘플링 신호를 전력 노이즈에서 분리하며, 밸런싱 루프를 짧고 독립적으로 두고, 고저 전위 경로를 질서 있게 배열하는 것입니다.

IC만 교체하고 PCB 조건을 남겨두면 샘플링 오차와 오보호가 반복될 수 있습니다.

PCBgogo는 BMS 보드의 비아·패드·레이어·조립 조건을 제작 전에 확인할 수 있으며,

부록: 다중 셀 BMS PCB 자가 점검 체크리스트

□ 셀별 샘플링선의 길이·폭·비아 수가 가능한 한 일관적이다.

□ 샘플링선이 충방전 전력선·인덕터와 장거리 평행으로 지나지 않는다.

□ 샘플링·밸런싱 루프가 공용 배선과 비아를 사용하지 않는다.

□ 필터 커패시터가 BMS 샘플링 입력 핀 가까이에 있다.

□ 밸런싱 저항이 해당 핀 가까이에 있고 경로가 짧다.

□ 고전위·저전위 셀 경로가 교차하지 않게 순서대로 배열됐다.

□ 인접 핀의 솔더 마스크, 단락, 니켈 탭 조립 응력을 DFM에서 확인했다.

자주 묻는 질문(FAQ)

Q1：다중 셀 샘플링 패드 순서는 셀 직렬 순서와 같아야 하나요?

A1.가능한 한 같게 유지하는 것이 좋습니다.순서를 바꾸면 고저 전위 경로가 교차해 결합·단락 위험과 점검 난이도가 커집니다.

Q2：샘플링선은 하층, 전력선은 상층으로 분리해도 되나요?

A2.가능합니다.다만 샘플링선 아래 기준면을 연속으로 유지하고, 상층 전력선이 샘플링선 바로 위를 길게 교차하지 않게 해야 합니다.

Q3：샘플링선 옆에 접지 보호 동박을 둘 수 있나요?

A3.사용할 수 있지만 BMS 데이터시트의 기준 접지 구조와 안전 간격을 확인해야 합니다.과도하게 감싸면 기생 용량이 늘 수 있고, 보호 동박은 의도된 한 지점으로 연결해야 합니다.

Q4：필터 커패시터는 IC에서 얼마나 가까워야 하나요?

A4.가능한 한 바로 가까이에 둡니다.2 mm는 일부 레이아웃에서의 내부 목표 예시일 뿐 보편 기준은 아니며, 핵심은 커패시터-입력 핀 루프를 최소화하는 것입니다.

Q5：서로 다른 셀의 샘플링선이 GND 비아를 공유해도 되나요?

A5.권장하지 않습니다.공용 GND 비아의 임피던스 변화가 다른 셀의 기준 전위를 흔들 수 있으므로, BMS 권장 회로에 따라 각 경로와 기준점을 관리하세요.
