신속 프로토타이핑 가이드: 적합한 공정 선택과 양질의 기판 확보 방법

1. PCB 신속 프로토타이핑이란?

PCB 신속 프로토타이핑은 정식 양산 전에 짧은 주기로 시제품 PCB를 제작해 회로 동작, 전원, 인터페이스, 펌웨어 연동과 기구 적합성을 확인하는 개발 단계입니다. 단순히 가장 빠르고 저렴한 기판을 주문하는 작업이 아니라, 이번 샘플에서 무엇을 검증할지 정의하고 그 결과가 다음 단계에서도 유효하도록 소재·적층·표면처리와 검사 수준을 선택하는 과정입니다.

한쪽에서는 양산 최고 사양을 첫 개념검증 보드부터 적용해 비용과 납기를 불필요하게 늘립니다. 반대쪽에서는 시제품 사양을 과도하게 낮춰 소재의 Dk/Df, 적층, 동박 두께와 임피던스가 양산품과 달라지고, 샘플에서는 통과한 기능이 양산에서 흔들립니다. 또한 제조사의 최소 선폭·선간, 홀, 애뉴러 링과 특수 공정 리드타임을 확인하지 않아 파일 수정으로 일정이 지연되기도 합니다.

핵심은 속도·비용·양산 호환성 사이의 균형입니다. 모든 항목을 양산과 같게 할 필요는 없지만, 이번 검증 결과에 영향을 주는 변수는 같게 유지해야 합니다.

2. 적용 시나리오별 공정 선택

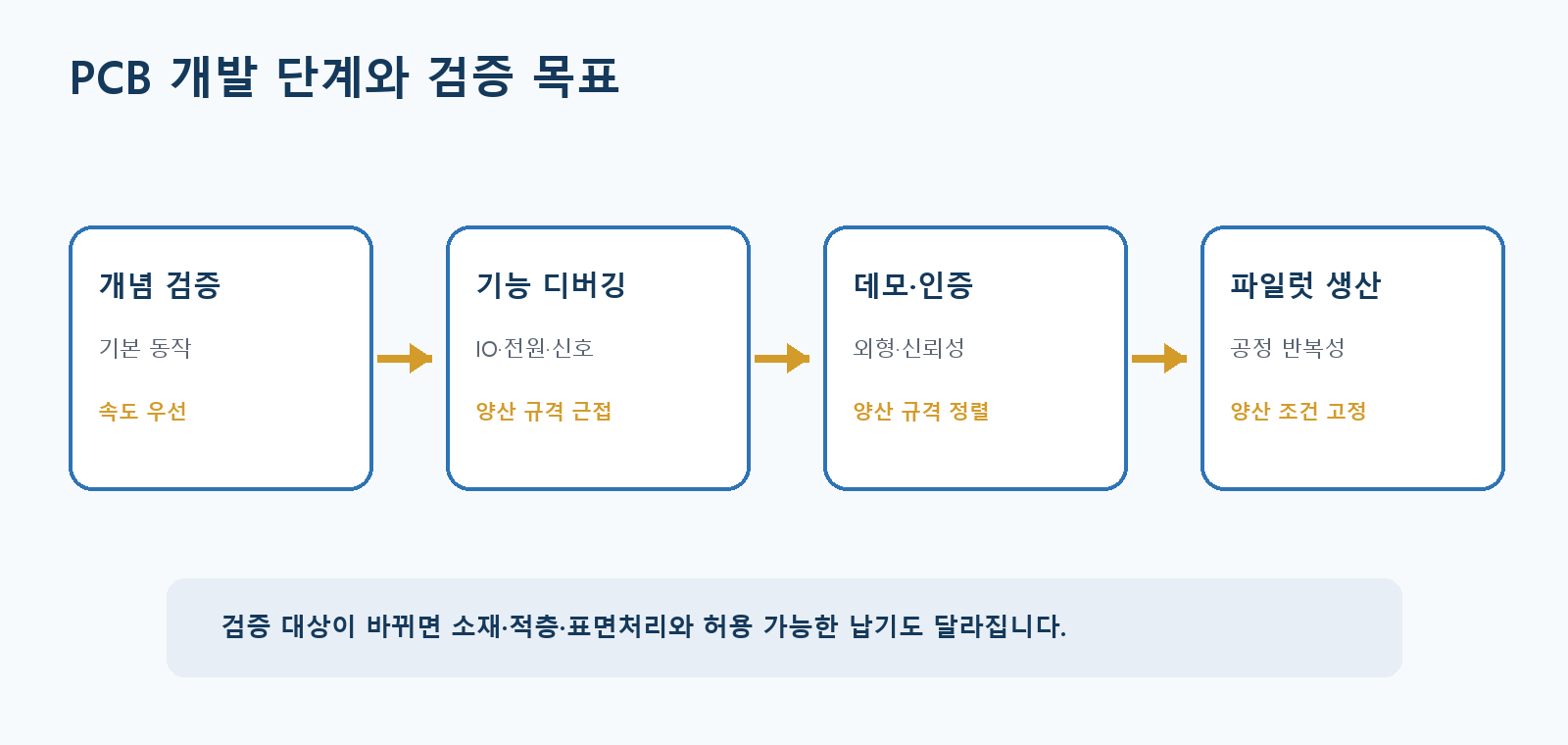

그림 2. 개발 단계별 검증 목표와 공정 선택 방향. 직접 작성한 비-AI 공학 개념도.

2.1 개념 검증

회로의 기본 동작과 펌웨어 구동만 확인한다면 표준 재고 소재, 2~4층과 일반 공정을 우선해 납기를 줄일 수 있습니다. 다만 전원 무결성이나 특정 인터페이스가 검증 목표라면 해당 적층과 동박 조건은 임의로 바꾸지 않습니다.

2.2 기능 디버깅

IO, 전원, 센서와 기본 신호를 통합 검증하는 단계입니다. 양산과 동일한 커넥터, 기판 두께, 기준면 구조와 주요 표면처리를 적용해 샘플-양산 간 격차를 줄입니다.

2.3 고속·고주파 특성 검증

DDR, PCIe와 RF 성능을 측정한다면 목표 채널에 영향을 주는 Dk/Df, 동박 조도, 압착 후 유전체 두께, 임피던스와 표면처리를 양산 후보와 동일하거나 상관관계가 검증된 재료 체계로 맞춰야 합니다. 일반 FR-4로 대체한 결과는 기능 부팅 확인에는 쓸 수 있어도 손실·타이밍·주파수 특성의 양산 예측값으로 사용하기 어렵습니다.

2.4 데모·인증 준비

외부 시연과 사전 인증 샘플은 외형, 기판 두께, 표면처리, EMC에 영향을 주는 적층과 부품을 양산 조건에 가깝게 맞춰야 합니다. 변경 예정 사양은 시험 기록에 명확히 남깁니다.

2.5 소량 파일럿 생산

수십 pcs 수준의 파일럿은 공정 반복성과 조립 수율을 확인하는 단계입니다. 승인된 소재, 적층, 동박 두께, 임피던스 쿠폰, 표면처리와 검사 조건을 고정하고 양산 관리계획의 초안을 검증합니다.

3. 재료·표면처리 선택 가이드

시제품이라는 이유로 무조건 저가 소재를 선택해서는 안 됩니다. 반대로 검증 대상과 무관한 특수 소재·공정을 모두 적용할 필요도 없습니다. 다음 표는 대표적인 출발점이며 최종 선택은 부품 패키지, 조립 방식, 채널 예산과 양산 후보 공정으로 확인해야 합니다.

HASL은 내부 디버깅과 큰 피치 부품에 경제적일 수 있지만 BGA, QFN과 미세피치 조립에서는 패드 평탄도와 조립업체의 허용 조건을 확인해야 합니다. ENIG가 언제나 BGA의 유일한 선택인 것은 아니며, 조립 공정·신뢰성 요구와 비용을 함께 비교합니다.

4. 핵심 설계·공정 구동 요소

4.1 제조 능력 경계를 먼저 확인

Gerber 제출 전에 최소 선폭·선간, 완성 홀, 애뉴러 링, 보드 두께·동박 조합과 솔더마스크 댐을 확인합니다. 한계치와 동일하게 설계하기보다 정렬·에칭·도금 편차를 흡수할 공정 마진을 확보해야 파일 수정과 납기 지연을 줄일 수 있습니다.

4.2 양산 호환성은 검증 변수 중심으로 확보

모든 시제품 사양을 양산과 동일하게 만드는 대신, 검증 결과에 민감한 변수를 분리합니다. 임피던스 검증이면 적층·유전체·선폭·동박과 솔더마스크를, 열 검증이면 동박·비아·부품과 방열 구조를, 기구 검증이면 두께·외형·커넥터를 양산 후보와 맞춥니다.

4.3 테스트 포인트와 계측 접근성

전원 레일, 리셋, 클럭, 통신 버스와 주요 아날로그 노드에 측정 가능한 테스트 패드를 배치합니다. 프로브 직경과 주변 부품 높이를 고려하고, 고속 라인의 스텁이 신호에 미치는 영향은 시뮬레이션 또는 전용 측정 구조로 관리합니다.

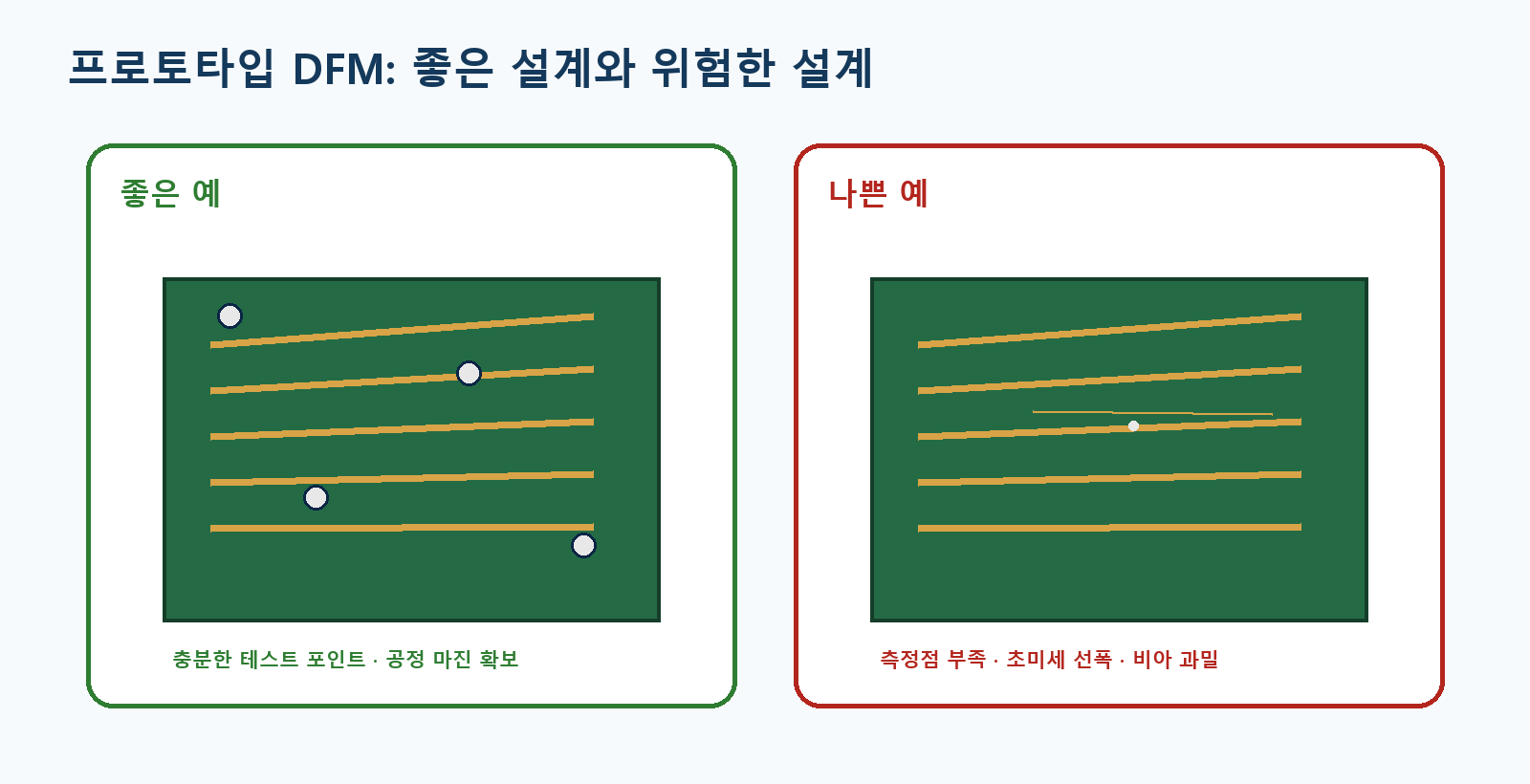

그림 3. 테스트 포인트와 공정 마진을 고려한 프로토타입 DFM 비교. 직접 작성한 비-AI 공학 개념도.

4.4 속도와 품질의 트레이드오프

교부 속도가 우선이면 표준 적층과 재고 소재를 사용하고, 불필요한 블라인드·베리드 비아, 순차 적층, 백드릴과 특수 표면처리를 줄입니다. 성능 검증이 목적이면 소재, 적층, 임피던스와 검사 조건을 먼저 고정하고 가능한 납기를 산정합니다. 빠른 납기는 검증 목적을 훼손하지 않는 범위에서 최적화해야 합니다.

4.5 일반 제작 흐름

일반적인 흐름은 Gerber·드릴·외곽·스택업 요구 제출 → 엔지니어 DFM 및 질문 회신 → 제작 파라미터·대체 재료 승인 → 회로·압착·도금·표면처리 → AOI와 전기검사 → 치수·외관 확인 → 출고입니다. AOI는 패턴 외관, 전기검사는 오픈·쇼트를 주로 확인하므로 임피던스, 재료 특성이나 조립 기능은 별도 검증 계획이 필요합니다.

5. 프로토타입에서 자주 발생하는 문제

공정 한계 초과: 초미세 선폭, 작은 비아와 부족한 애뉴러 링으로 CAM 수정과 재승인이 발생합니다.

샘플-양산 사양 격차: 재료·적층·동박·표면처리가 바뀌어 신호, 열, 조립 결과의 상관성이 사라집니다.

테스트 포인트 부족: 핵심 노드에 접근하지 못해 와이어 추가, 부품 탈거와 재스핀이 필요해집니다.

표면처리 부적합: 미세피치 조립에 충분한 평탄도와 보관성을 검토하지 않아 솔더링 수율이 떨어집니다.

DFM 미검토: 솔더마스크 댐 붕괴, 홀-동박 이격 부족, 외곽 간섭과 패널 지지 부족이 초도 불량으로 이어집니다.

검사 기대치 혼동: 전기검사 합격을 임피던스·고주파·장기 신뢰성 합격으로 오해합니다.

6. 엔지니어·구매 검수 체크리스트

· 이번 시제품에서 검증할 기능·성능·기구 항목을 문서화했는가

· 검증 결과에 영향을 주는 소재, 적층, 동박 두께, 임피던스와 표면처리를 양산 후보와 맞췄는가

· Gerber와 드릴 데이터가 제조사의 안정 공정 범위 안에 있는가

· 전원·클럭·통신·아날로그 측정을 위한 테스트 포인트가 충분한가

· DFM 질문, 대체 재료와 공정 변경을 제작 전에 서면 승인했는가

· AOI·전기검사 외에 임피던스 쿠폰, 치수, 조립·기능 시험이 필요한지 결정했는가

· 파일럿 전환 시 샘플과 양산의 재료·공정 변경점을 추적할 수 있는가

7. PCBgogo 신속 프로토타입 프로젝트 검토

신속 프로토타이핑의 품질은 단순한 제작 속도보다 DFM 질문을 얼마나 빨리 닫고, 검증 목적에 필요한 사양을 샘플에서 파일럿까지 얼마나 일관되게 유지하는지에 달려 있습니다. 견적 단계에서 Gerber, 드릴, 외곽, 적층·임피던스, 재료·표면처리 후보와 목표 납기를 함께 제출하면 불필요한 재작업을 줄일 수 있습니다.

PCBgogo에 의뢰할 때는 프로젝트별로 현재 재고 소재, 가능한 적층·최소 공정, 표면처리, AOI·전기검사 범위와 추가 검사 옵션을 공식 능력 문서 또는 엔지니어링 회신으로 확인해야 합니다. 특정 저손실 소재, Hard Gold, 특수 비아 또는 납기가 모든 주문에서 자동 지원된다고 가정하지 말고 승인된 생산 조건을 견적서와 제조 데이터에 남기는 것이 안전합니다.

PCB 신속 프로토타입 제작 견적과 DFM 기술 검토가 필요하시면 PCBgogo 견적 페이지에서 Gerber 파일과 요구사항을 제출하여 문의하실 수 있습니다.

8. 결론

PCB 신속 프로토타이핑의 핵심은 가장 빠르고 싼 보드를 만드는 것이 아닙니다. 개발 단계의 검증 목적을 먼저 정하고, 결과에 영향을 주는 소재·적층·동박·임피던스와 조립 조건은 양산 후보와 정렬해야 합니다. 반대로 검증과 무관한 특수 사양은 표준화해 비용과 납기를 줄일 수 있습니다. 이처럼 속도, 비용과 양산 호환성을 변수별로 관리해야 불필요한 재스핀을 막고 파일럿 전환을 안정화할 수 있습니다.

9. FAQ

가장 많이 하는 실수는 무엇인가요?

검증 목적을 정의하지 않고 모든 사양을 최고로 올리거나 반대로 전부 낮추는 것입니다. 결과에 민감한 변수만 양산 후보와 맞춰야 합니다.

고속 회로도 일반 FR-4를 사용할 수 있나요?

부팅과 기본 기능 확인에는 가능할 수 있지만 손실·타이밍·RF 특성 검증에는 부적합할 수 있습니다. 양산 후보 또는 상관관계가 검증된 소재가 필요합니다.

샘플과 양산의 차이를 줄이는 방법은?

BOM과 Gerber뿐 아니라 적층, 재료 모델, 동박, 임피던스, 표면처리, 제조 변경점과 검사 기준을 버전 관리합니다.

DFM 검토가 꼭 필요한 이유는?

파일 수정과 지연을 줄이고, 제조 편차를 흡수할 마진과 조립·검사 접근성을 초도 제작 전에 확인할 수 있기 때문입니다.

BGA 시제품에는 어떤 표면처리가 적합한가요?

ENIG가 흔한 선택이지만 부품 피치, 조립 공정, 신뢰성, 보관과 비용을 기준으로 결정해야 하며 HASL도 조건에 따라 제한적으로 사용할 수 있습니다.

10. 실무 확장: 요구사항 정의부터 고품질 PCB 검수까지

프로토타입의 속도와 양산 품질을 함께 확보하려면 “가능한 최고 사양”이 아니라 제품 위험에 맞는 사양을 선택해야 합니다. 아래 절차는 소재·배선 밀도·표면처리·적층을 결정하고, DFM과 공급업체 검증을 거쳐 출하 검사까지 연결하는 실무 기준입니다.

10.1 제품 요구사항을 먼저 정의하고 공정을 선택

10.1.1 적용 환경과 소재

일반 소비자 제품은 검증 목표가 허용하는 범위에서 FR-4, 통상 1 oz 동박과 일반 솔더마스크를 출발점으로 삼을 수 있습니다. 고속·RF 기판은 목표 주파수와 채널 길이에 맞춰 Dk/Df, 압착 후 유전체 두께, 동박 조도와 임피던스 공차를 지정합니다. 고온·다중 리플로우 환경에서는 Tg뿐 아니라 Td, T260/T288, Z축 CTE와 실제 온도 프로파일을 함께 검토해야 합니다. 밀리미터파 등 저손실 요구가 큰 제품은 PTFE 또는 저손실 변성 수지 계열을, 반복 굽힘이나 공간 제약이 있는 제품은 PI 기반 FPC 구조를 검토합니다.

10.1.2 배선·부품 밀도와 공정 마진

6~8 mil 선폭·선간과 0.3 mm 이상 기계 드릴은 일반적인 출발점일 수 있지만 보편 규격은 아닙니다. BGA 브레이크아웃과 고밀도 설계는 HDI, 레이저 마이크로비아, 블라인드·베리드 비아가 필요할 수 있습니다. 패드, 완성 홀과 애뉴러 링은 제조사의 안정 능력을 기준으로 정하고, 공장 극한값을 그대로 설계값으로 사용하지 않아 정렬·에칭·도금 편차를 흡수해야 합니다.

10.1.3 표면처리 선택

HASL은 비용과 솔더링성이 유리하지만 평탄도 때문에 미세피치 조립에 제한이 있을 수 있습니다. ENIG는 평탄성과 보관성이 좋지만 니켈 부식 또는 이른바 블랙패드 위험을 공정 화학·세정·니켈 인 함량과 품질관리로 관리해야 합니다. Immersion Silver는 평탄도와 고주파 특성에 유리할 수 있으나 취급·포장·황화 관리가 필요합니다. Hard Gold는 반복 접촉용 골드 핑거와 스위치 접점에 적합하며 일반 솔더링 패드용 ENIG와 목적이 다릅니다.

10.1.4 레이어, 두께와 동박

대전류 구간은 2 oz 또는 3 oz 동박을 검토할 수 있지만, 허용전류는 외층·내층 위치, 선폭, 동박 실제 완성 두께와 온도 상승 조건으로 계산해야 합니다. 두꺼운 동박은 에칭 보상과 최소 선폭·선간을 제한합니다. 다층·임피던스 보드는 코어와 프리프레그, 압착 후 유전체 두께, 기준면과 동박 두께를 포함한 전체 스택업을 제조사와 공동 확정합니다.

10.2 DFM이 고품질 PCB의 출발점인 이유

· 제조사의 안정 가능한 최소 선폭·선간, 완성 홀, 애뉴러 링, 솔더마스크 이격, V-스코어와 라우팅 간격을 확인합니다.

· 다층 보드는 완전한 스택업 파일을 제공하고, 임피던스 네트별 목표값·공차·기준면·쿠폰 요구를 명시합니다.

· BGA 패드와 비아 구조를 제조·조립 방식에 맞추고, via-in-pad는 충진·캡핑 사양을 별도로 정의합니다.

· 열패드는 솔더 보이드와 가스 배출을 조립업체와 검토하며, 단순히 임의의 “배기홀”을 추가하지 않습니다.

· 솔더마스크 댐은 제조 가능 폭을 확보하고, 대면적 동박은 동박 밸런스와 필요 시 더미 패턴으로 휨을 줄입니다.

· Gerber/ODB++, NC Drill, 외곽·기구층과 제작도면을 제공하고 판두께, 동박, 표면처리, 공차와 특수공정을 문서화합니다. 이미지 PDF만으로 발주하지 않습니다.

양산 투입 전 제조사 DFM 회신을 닫고, 쇼트·오픈·패드 파손·공정 초과와 대체 재료를 서면 승인해야 합니다.

10.3 PCB 제조사 선정 기준

일반 기판은 표준 공정의 납기와 품질 일관성을 우선할 수 있지만, HDI·두꺼운 동박·정밀 임피던스·고주파 소재는 해당 구조의 반복 양산 경험과 검사 체계를 확인해야 합니다. 제조 능력표에서 최소 패턴, 홀, 비아 구조, 임피던스 공차, 보유 소재와 지정 소재 사용 가능성을 확인하고, “가능”과 “안정 양산 가능”을 구분합니다.

IPC-A-600은 제품 등급 요구와 함께 도면·구매 규격에 합의해야 합니다. Class 1/2/3을 단순히 소비재·의료·군수로 자동 매핑할 수 없으며, 제품 성능·서비스 연속성·계약 및 적용 산업 표준이 요구 등급을 결정합니다. 지나치게 낮은 가격은 재료, 동 도금, 검사 또는 추적성 범위가 다른지 확인하고 총 재스핀 비용과 납기 위험으로 비교해야 합니다.

10.4 생산 단계의 핵심 관리와 출하 검사

고Tg·저손실 재료는 실제 입고 제조사·모델·로트와 대체 승인 여부를 확인합니다. 임피던스 보드는 쿠폰과 측정 보고서를, ENIG는 니켈·금 두께와 욕 관리 기록을, 두꺼운 동박은 에칭 보상과 완성 선폭을, HDI는 마이크로비아 충진·계면과 열 사이클 신뢰성을 관리합니다.

· AOI: 패턴 형상, 잔동·오픈 가능성, 노치와 회로 결함을 광학적으로 검사합니다.

· Flying Probe 또는 치구 전기검사: 네트리스트 기준 오픈·쇼트와 전기적 연속성을 확인합니다.

· 임피던스 측정: 지정된 임피던스 보드의 쿠폰과 합의된 샘플링 기준으로 수행합니다.

· 단면 분석: 중요 시제품·파일럿에서 홀 동 도금, 적층 정렬, 유전체 두께와 마이크로비아 계면을 확인합니다.

· 외관·치수 검사: 솔더마스크, 실크, 표면처리, 외곽·홀·두께와 보우·트위스트를 확인합니다.

10.5 자주 발생하는 품질 함정

극한 공정 남용: 최소 선폭과 홀을 안정 능력보다 과도하게 줄이면 수율이 떨어지고 비용·납기가 증가합니다.

불완전한 임피던스 요구: 스택업과 기준면 없이 목표 임피던스만 전달하면 제조 계산과 완성품 사이의 편차가 커집니다.

표면처리 오선정: 미세피치 BGA에 평탄도 검토 없이 HASL을 적용하면 솔더링 브리지와 오픈 위험이 커질 수 있습니다.

DFM 생략: 제작 전에 수정할 수 있었던 패드·홀·마스크·외곽 문제가 초도 또는 로트 불량으로 이어집니다.

검수 등급 미합의: 도면, IPC 등급, 샘플링과 합격 기준이 없으면 공급자와 고객의 판정 기준이 달라집니다.

10.6 PCBgogo를 활용한 프로젝트 진행

PCBgogo를 후보 제조사로 검토할 때는 Gerber와 스택업, 임피던스 표, 지정 소재, 동박·표면처리, HDI·두꺼운 동박 등 특수 요구를 함께 제출하여 프로젝트별 DFM과 제작 가능성을 확인할 수 있습니다. 온라인 견적과 시제품-소량 생산 연계는 개발 속도에 유리할 수 있으며, 주문 전에는 적용 가능한 소재 재고, 최소 공정, 임피던스·AOI·전기검사·단면 분석 범위와 인증서의 유효 범위를 공식 능력 문서 또는 엔지니어링 회신으로 확인하는 것이 안전합니다.

PCBgogo의 장점은 빠른 견적만이 아니라, 제조 전 질문을 조기에 닫고 샘플에서 파일럿으로 이어지는 승인 사양을 기록할 수 있다는 점에 있습니다. 다만 특정 고급 소재·HDI 구조·IPC Class 또는 검사 항목이 모든 주문에 자동 포함되는 것은 아니므로 견적서와 제작 사양서에 명시해야 합니다.

10.7 실행 흐름 요약

제품 환경과 검증 목표 정리 → 소재·스택업·동박·표면처리 결정 → 제조 여유를 반영한 PCB 설계 → 제조사 DFM → 공정 파라미터와 IPC·검수 기준 승인 → 생산 및 지정 검사 → 보고서·샘플 확인 → 파일럿·양산 전환 순으로 진행합니다.
