인쇄회로기판(PCB) 어셈블리 시 올바른 솔더링 방식을 선택하는 것은 최종 제품의 신뢰성, 제작 용이성, 비용을 결정합니다. 웨이브 솔더링과 리플로우 솔더링 모두 전자 제품 제조에 널리 사용되지만, 각각 다른 어셈블리 요구사항에 부합합니다. 이 가이드에서는 리플로우 솔더링과 웨이브 솔더링의 주요 차이점을 중심으로 엔지니어, 구매 담당자, OEM이 올바른 결정을 내릴 수 있도록 돕습니다.

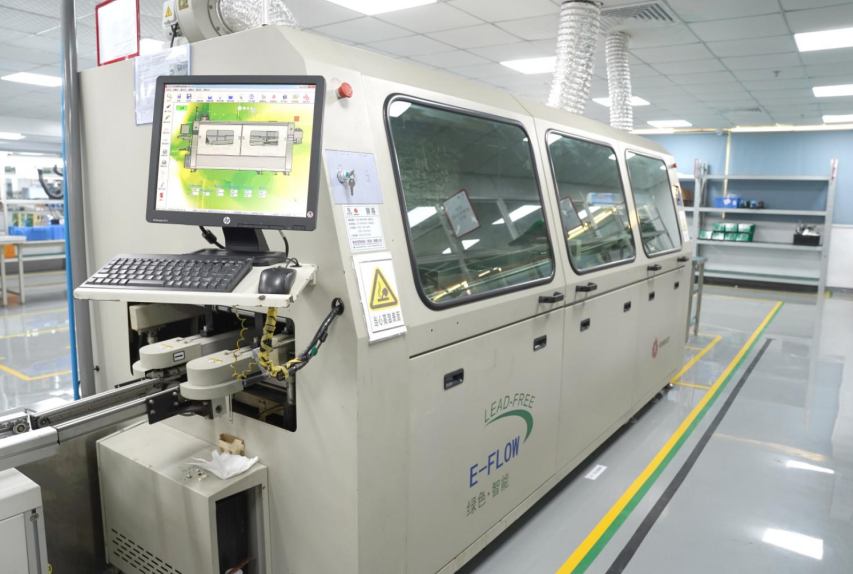

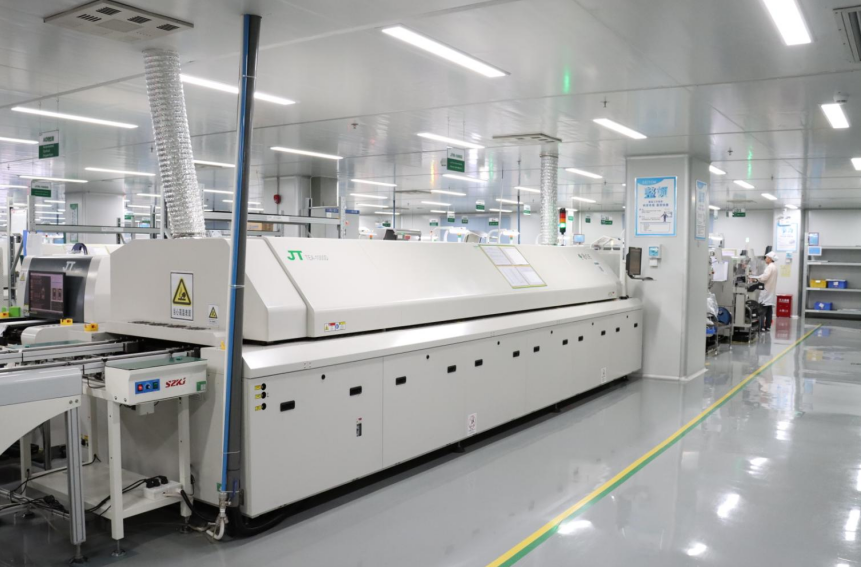

리플로우 솔더링 vs 웨이브 솔더링: 주요 차이점

1. 부품 호환성

· 리플로우 솔더링: 표면실장 기술(SMT) 부품에 가장 적합하며, 특히 미세 피치 IC, BGA, QFN 패키지 및 소형 수동 부품에 적합합니다.

· 웨이브 솔더링: 주로 커넥터, 트랜스포머, 대형 기계 부품 등 스루홀(THT) 부품에 사용됩니다.

차이점:

리플로우 솔더링은 정밀한 표면실장 부품을 처리하고, 웨이브 솔더링은 기계적 강도가 높은 스루홀 조인트에 적합합니다.

2. PCB 밀도 및 설계 요구사항

· 리플로우 솔더링: 고밀도 상호연결(HDI) 기판, 조밀한 패드 간격 등 고밀도 레이아웃을 지원합니다.

· 웨이브 솔더링: 솔더 브릿지 단락을 방지하기 위해 더 큰 패드 간격이 필요하며, 저밀도 기판에 가장 적합합니다.

차이점:

리플로우 솔더링은 콤팩트한 고밀도 설계에 이상적이고, 웨이브 솔더링은 여유 있는 저~중밀도 PCB에 더 적합합니다.

3. 양면 어셈블리

· 리플로우 솔더링: 양면 SMT 어셈블리를 완벽하게 지원합니다.

· 웨이브 솔더링: 양면 스루홀(THT)에는 적합하지 않으며, 하단면의 선택된 SMT 패드만 솔더 웨이브를 견딜 수 있습니다.

차이점:

리플로우 솔더링은 진정한 양면 어셈블리를 가능하게 하지만, 웨이브 솔더링은 다층 부품 배치에 제한이 있습니다.

4. 솔더 조인트 특성

· 리플로우 솔더링: 정밀하고 균일한 조인트를 형성하여 소형 부품에 이상적입니다.

· 웨이브 솔더링: 특히 도금 드릴 홀에서 강력한 기계적 조인트를 형성합니다.

차이점:

리플로우 솔더링은 정밀도를 보장하고, 웨이브 솔더링은 기계적 강도를 우선시합니다.

5. 일반적인 결함 유형

· 리플로우 솔더링: 툼스톤 현상, 솔더 공극, 리플로우 불충분

· 웨이브 솔더링: 솔더 브릿지 단락, 솔더 스킵, 배럴 필링 불충분

차이점:

리플로우 솔더링 결함은 주로 솔더 페이스트와 관련되고, 웨이브 솔더링 결함은 주로 솔더 유동 역학 및 PCB 레이아웃이 원인입니다.

6. 비용 및 처리량

· 리플로우 솔더링: 장비 비용이 높지만 정밀도에 최적화되어 있습니다.

· 웨이브 솔더링: 대량의 스루홀(THT) 어셈블리에 더 빠르고 비용 효율적입니다.

차이점:

리플로우 솔더링은 공정 제어가 가능하여 복잡한 기판에 적합하고, 웨이브 솔더링은 대량 스루홀 생산에 효율적입니다.

어떤 솔더링 방식을 선택해야 할까요?

리플로우 솔더링을 선택해야 할 때:

· PCB가 주로 SMT 기반일 때

· 고밀도, 미세 피치 실장이 필요할 때

· 양면 어셈블리가 필요할 때

· 정밀도와 신뢰성이 최우선일 때

웨이브 솔더링을 선택해야 할 때:

· 설계에 대형 스루홀 부품이 포함될 때

· 강력한 기계적 조인트가 필요할 때

· 패드 간 간격이 충분할 때

· 중량산 또는 대량 양산 기판을 생산할 때

하이브리드 방식

대부분의 최신 PCB는 리플로우 솔더링과 웨이브 솔더링을 함께 사용합니다:

· SMT 부품은 리플로우 솔더링으로 어셈블리

· 스루홀(THT) 부품은 웨이브 솔더링 또는 선택적 웨이브 솔더링으로 솔더링

이를 통해 정밀도, 유연성, 강도의 최적 조합을 보장합니다.

결론 (PCBGOGO 브랜드 소개)

웨이브 솔더링과 리플로우 솔더링은 각각 부품 유형과 어셈블리 요구사항에 따라 명확한 장점을 제공합니다. 리플로우 솔더링은 조밀한 SMT 레이아웃에 이상적이며, 웨이브 솔더링은 스루홀 부품에 비할 데 없는 강도를 제공합니다. 올바른 방식을 선택하거나 하이브리드 방식을 채택하면 PCB에 최상의 성능과 신뢰성을 보장할 수 있습니다.

고품질 SMT, 스루홀(THT) 및 복합 혼합 어셈블리를 위해 PCBGOGO는 전문적인 제조 역량, 정밀한 솔더링 공정, 엔지니어링 지원을 제공하여 매번 신뢰할 수 있는 결과를 달성할 수 있도록 지원합니다.
