재생 에너지 PCB: PCB가 청정 에너지 혁명을 이끄는 방법

모든 태양광 인버터, 풍력 터빈 컨트롤러 및 배터리 관리 시스템에는 한 가지 공통점이 있습니다. 즉, 백그라운드에서 무거운 작업을 수행하는 인쇄회로기판이 있다는 것입니다. 전 세계적으로 재생 에너지 용량이 빠르게 확장됨에 따라 이러한 PCB에 대한 요구도 그만큼 빠르게 증가하고 있습니다. 이 글에서는 PCB가 청정 에너지 시스템에서 어떻게 기능하는지, 올바르게 제작하는 데 필요한 사항은 무엇인지, 그리고 처음부터 사양을 올바르게 결정하는 것이 그 어느 때보다 중요한 이유를 실용적으로 살펴봅니다.

재생 에너지 시스템이 고성능 PCB에 의존하는 이유

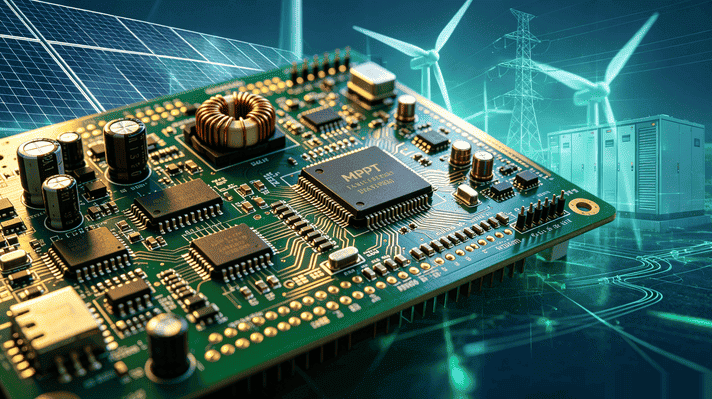

재생 에너지는 단순한 전력 공급원이 아닙니다. 센서, 컨트롤러, 변환기 및 통신 모듈의 복잡한 네트워크로, 모두 전자 장치에 의해 조정됩니다. PCB는 이러한 조정의 중추 역할을 합니다. 예를 들어 태양광 설비에서 MPPT(최대 전력점 추적) 컨트롤러 내부의 PCB는 날씨 조건에 관계없이 패널에서 최고 효율을 추출하기 위해 전류와 전압을 지속적으로 조정합니다.

풍력 터빈은 PCB를 사용하여 피치 및 요 제어(블레이드와 나셀을 물리적으로 방향 조정하여 최적의 성능을 구현하는 시스템)를 관리합니다. BESS(배터리 에너지 저장 시스템)는 셀 밸런싱, SoC(충전 상태) 모니터링 및 열 보호 로직을 위해 PCB에 의존합니다. 각 경우에 PCB 고장은 단순한 불편이 아닙니다. 상당한 에너지 손실, 장비 손상 또는 안전 위험을 의미할 수 있습니다.

아래 표는 PCB가 특정 재생 에너지 분야에 어떻게 매핑되는지 보여줍니다:

재생 에너지 PCB의 주요 설계 과제

재생 에너지 응용 분야용 PCB 설계는 소비자 가전용 설계와 근본적으로 다릅니다. 작동 환경은 더 가혹하고, 신뢰성 기대 수명은 더 길며(종종 20-25년), 고장의 결과는 더 심각합니다. 다음은 가장 중요한 네 가지 과제입니다:

1. 열 관리

태양광 인버터와 EV 충전기의 전력 전자 장치는 상당한 열을 발생시킵니다. 적절한 방열이 없으면 부품이 더 빨리 열화되고 효율이 떨어집니다. 알루미늄 코어 PCB(MCPCB)와 고열전도율 라미네이트는 종종 중요 부품에서 열을 효과적으로 전달하기 위해 지정됩니다.

2. 진동 및 기계적 응력

풍력 터빈은 작동 중 지속적으로 진동합니다. 나셀 내부의 PCB는 지속적인 기계적 응력에도 불구하고 솔더 조인트 무결성과 트레이스 접착력을 유지해야 합니다. 이는 일반적으로 견고한 라미네이트 재료, 세심한 비아 설계, 때로는 피로 균열을 방지하기 위한 컨포멀 코팅을 필요로 합니다.

3. 환경 노출

옥외 재생 에너지 시스템은 습기, 자외선, 염분(해안 및 해상 설치물) 및 광범위한 온도 변동에 직면합니다. 0.2% 이상의 흡습은 전기 절연을 손상시키고 시간이 지남에 따라 부식을 유발할 수 있습니다. 컨포멀 코팅과 폴리이미드와 같은 내습성 라미네이트가 표준 대책입니다.

4. 고주파 신호 무결성

현대 인버터와 스마트 그리드 통신 회로는 높은 스위칭 주파수(종종 100kHz 이상)에서 작동합니다. 이러한 주파수에서 표준 FR4의 유전율(~4.5)과 손실 계수는 상당한 신호 손실을 유발할 수 있습니다. 엔지니어는 신호 품질을 유지하기 위해 설계의 고주파 부분에 대해 종종 저Dk 재료(Rogers 또는 PTFE 기반 라미네이트)로 전환합니다.

청정 에너지 응용 분야에 적합한 PCB 재료 선택

재료 선정은 재생 에너지 PCB 설계에서 가장 중요한 결정 중 하나입니다. 잘못된 선택은 수명을 수년 단축시킬 수 있고, 올바른 선택은 최소한의 유지보수로 수십 년간 안정적으로 작동하는 시스템을 만듭니다.

대부분의 태양광 인버터 응용 분야에서 고Tg FR4(유리 전이 온도 ≥170°C)는 비용과 성능의 실용적 균형을 제공합니다. 극한의 열이 관련된 경우(예: 더운 기후의 유틸리티 규모 배터리 저장) 폴리이미드 재료는 훨씬 더 넓은 온도 범위(-200°C ~ +300°C)에서 우수한 안정성을 제공합니다.

중구리 PCB(3온스 구리 이상)는 배터리 관리 시스템과 EV 충전소에 특히 중요하며, 여기서 대전류 경로는 트레이스 과열 없이 수용되어야 합니다. 더 무거운 구리는 기판 풋프린트를 크게 증가시키지 않으면서 더 넓은 전류 용량을 허용합니다.

재생 에너지 플랫폼에서 사용되는 PCB 유형

모든 재생 에너지 응용 분야를 포괄하는 단일 PCB 유형은 없습니다. 다양한 기판 구성이 현장에서 어떻게 적용되는지는 다음과 같습니다:

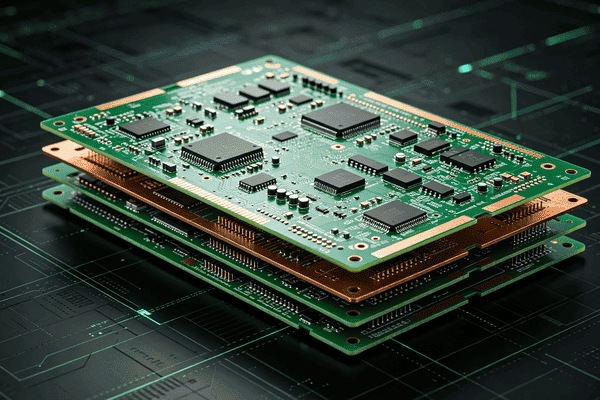

• 다층 PCB (4-12층): 회로 밀도가 높고 신호 배선에 노이즈 차폐를 위한 전용 접지 및 전원층이 필요한 인버터 제어판과 BMS에 사용됩니다.

• 알루미늄 코어 PCB (MCPCB): 열 방출이 주요 관심사인 LED 드라이버 및 구성 요소에서 지배적입니다. 1-3 W/m·K의 열전도율은 표준 FR4의 0.3 W/m·K와 비교하여 상당한 차이를 만듭니다.

• 플렉스 및 리지드-플렉스 PCB: 풍력 터빈 어셈블리 및 휴대용 모니터링 장치의 공간 제약 또는 폼 팩터에 민감한 부분에 사용됩니다. 리지드 기판이 달성할 수 없는 3차원 배선이 가능합니다.

• 중구리 PCB: 배터리 저장 시스템 및 EV 충전 인프라의 전력 조절 및 대전류 분배 기판에 일반적으로 사용됩니다.

• 고주파 PCB (Rogers, PTFE): 통신 인터페이스, 스마트 계량 및 스위칭 또는 신호 주파수가 저손실 유전체 특성을 요구하는 설계 부분에 지정됩니다.

재생 에너지 PCB의 품질 및 신뢰성 기준

재생 에너지 시스템은 일반적으로 20-25년의 수명으로 설계됩니다. 이 수명 기대치는 상업용 전자제품(일반적으로 5-7년 수명 주기)에 비해 PCB 품질 기준을 상당히 높입니다. 여러 표준이 설계 및 제조 품질을 안내합니다:

• IPC-6012: 리지드 PCB의 승인 및 성능 사양으로, 치수, 외관 및 전기적 요구사항을 다룹니다. 에너지 중요 기판에는 종종 Class 3 준수가 지정됩니다.

• IPC-A-600: 인쇄 기판의 허용 기준으로, 표면 및 내부 품질을 평가하는 데 사용됩니다.

• UL 94 V-0 난연 등급: 화재 저항이 안전 문제인 밀폐형 전력 전자 장치에 사용되는 기판에 필요합니다.

• RoHS 준수: 무연 솔더 및 재료는 대부분의 재생 에너지 배치에서 표준 관행이며, 특히 엄격한 환경 규정이 있는 시장에서 그렇습니다.

청정 에너지 프로젝트용 PCB를 조달하는 엔지니어 및 구매 팀의 경우 이러한 표준을 이해하고 준수를 입증할 수 있는 제조업체와 협력하는 것이 필수적입니다. PCBgogo에서는 IPC Class 2 및 Class 3 사양으로 PCB를 제조하며, 모든 주문에 대해 완전한 추적성과 엄격한 전기 테스트를 제공합니다. 태양광 인버터용 고Tg 다층 기판이 필요하든 배터리 관리 시스템용 중구리 PCB가 필요하든, 당사의 생산 역량은 재생 에너지 응용 분야가 요구하는 신뢰성 요구사항을 충족하도록 구축되었습니다.

재생 에너지의 미래를 형성하는 PCB 트렌드

재생 에너지 기술이 발전함에 따라 이를 구동하는 PCB도 발전하고 있습니다. 주목할 만한 몇 가지 트렌드가 있습니다:

• 광대역 갭 반도체 (SiC, GaN): 이러한 부품은 실리콘보다 더 빠르고 더 높은 전압에서 스위칭하여 인버터 효율을 99% 이상으로 끌어올립니다. 또한 기존 설계보다 더 나은 열 관리와 더 낮은 기생 인덕턴스를 갖춘 PCB가 필요합니다.

• 전력 밀도 증가: 인버터가 더 작아지고 더 강력해짐에 따라 PCB 설계는 더 좁은 공간에 더 많은 기능을 집적해야 하며, 이는 마이크로비아와 더 미세한 트레이스 형상을 가진 HDI(고밀도 상호 연결) PCB의 채택을 촉진합니다.

• 임베디드 부품: 수동 부품을 PCB 레이어 내부에 직접 배치하면 기생 효과와 기판 크기가 줄어드는데, 이 기술은 차세대 인버터 설계에서 주목을 받고 있습니다.

• PCB 제조의 지속 가능성: 재생 에너지 부문이 최종 제품뿐만 아니라 공급망에도 지속 가능성 기준을 적용함에 따라 바이오 수지 기판과 할로겐 프리 라미네이트의 채택이 증가하고 있습니다.

재생 에너지 PCB를 올바르게 설계하기

재생 에너지 시스템의 성능은 종종 PCB 설계 및 제조 과정에서 내려진 결정에 귀결됩니다. 재료 선택, 열 전략, 적층 구조 및 규정 준수는 모두 상호 작용하며, 이 중 어느 한 지점의 오류는 20년간 작동하도록 설계된 설비를 손상시킬 수 있습니다.

태양광, 풍력, 저장 또는 그리드 인프라 프로젝트를 진행 중인 팀의 경우 설계 주기 초기에 PCB 제조업체와 협력하는 것이 가장 좋은 접근 방식입니다. 어떤 재료를 사용할 수 있고, 어떤 공차를 달성할 수 있으며, 어떤 테스트 프로토콜이 마련되어 있는지 이해하면 제조 가능성과 장기 신뢰성을 완전히 파악하면서 설계 결정을 내릴 수 있습니다.

재생 에너지 PCB 프로젝트를 진행 중이고 신뢰할 수 있는 제조 파트너가 필요하시면 언제든지 문의하십시오. 당사의 엔지니어링 팀은 설계부터 생산까지 귀하의 프로젝트를 지원하기 위해 맞춤형 고신뢰성 제조 솔루션을 제공할 것입니다.
