일반 디지털 PCB와 RF/마이크로파 PCB의 차이는 단순히 동작 주파수가 높다는 데 있지 않습니다. RF 회로에서는 동 트레이스, 비아, 패드와 커넥터가 분포정수 소자처럼 동작하며, 소재의 Dk·Df와 동박 표면까지 회로 성능의 일부가 됩니다. 삽입손실, 반사손실, 위상 오차와 임피던스 불균일이 이득·잡음지수·수신 감도와 필터 중심주파수에 직접 영향을 줄 수 있습니다.

현장에서 발생하는 수신 감도 저하나 주파수 특성 편차를 모두 “소재 부적합” 또는 “설계 미흡”으로 단정해서는 안 됩니다. 안테나, 부품 모델, 조립, 커넥터와 캘리브레이션도 같은 증상을 만들 수 있습니다. 다만 소재·스택업·패턴 공차가 잘못 관리되면 양산 전체에 반복되는 체계적 편차가 발생하기 쉽습니다.

1. RF/마이크로파 PCB란?

RF/마이크로파 PCB는 신호의 파장과 배선의 전기적 길이가 비슷해져 전송선 효과를 무시할 수 없는 기판입니다. “1GHz 이상”은 편리한 설명 기준일 뿐 절대 경계가 아닙니다. 상승시간이 짧은 디지털 신호는 1GHz 이하 클록에서도 전송선으로 동작할 수 있고, 짧은 RF 경로는 더 높은 주파수에서도 비교적 단순하게 구현될 수 있습니다.

중요한 것은 사용 주파수, 고조파 범위, 배선 길이, 허용 손실과 위상 오차입니다. 마이크로스트립, 스트립라인, 접지된 코플래너 웨이브가이드(GCPW) 등 구조를 선택하고, 신호의 진행 경로와 리턴 전류가 형성하는 전자기장을 함께 설계해야 합니다.

2. RF PCB 성능을 결정하는 핵심 파라미터

2.1 Dk: 임피던스·파장·위상 속도의 기준

Dk는 전기장이 소재에 저장되는 정도를 나타내며 임피던스, 유효 파장과 전파 지연에 영향을 줍니다. 데이터시트의 단일 Dk만 사용하지 말고 시험 방법과 주파수, 수지 함량, 유리섬유 구조와 가공 후 두께를 확인해야 합니다. 시뮬레이션에는 제조사가 제시하는 Design Dk 또는 공정 상관값을 적용하고 실측 결과로 보정합니다.

2.2 Df: 유전체 손실의 지표

Df는 유전체 손실을 나타내지만 삽입손실의 유일한 원인은 아닙니다. 전체 손실은 유전체 손실, 도체 손실, 방사, 누설, 표면처리와 불연속 손실의 합입니다. 주파수가 높거나 채널이 길수록 낮고 안정적인 Df의 가치가 커집니다.

2.3 CTE와 치수 안정성

CTE는 온도 변화에 따른 팽창 정도입니다. Z축 CTE는 비아 신뢰성과 연결되고, X/Y 방향 치수 안정성은 긴 RF 라인의 길이·위상과 다층 정렬에 영향을 줍니다. CTE만이 아니라 Tg, 수분흡수율, 열사이클 범위와 구리·세라믹 부품의 CTE 불일치도 함께 봅니다.

2.4 동박 조도와 스킨 효과

고주파 전류는 도체 표면에 집중되는 스킨 효과를 보입니다. 동박 표면이 거칠면 실제 전류 경로가 길어지고 유효 인덕턴스와 도체 손실이 증가할 수 있습니다. 저조도·VLP·HVLP 동박은 손실 개선에 유리하지만 접착력, 수지계, 비용과 제조 경험을 함께 검토해야 합니다.

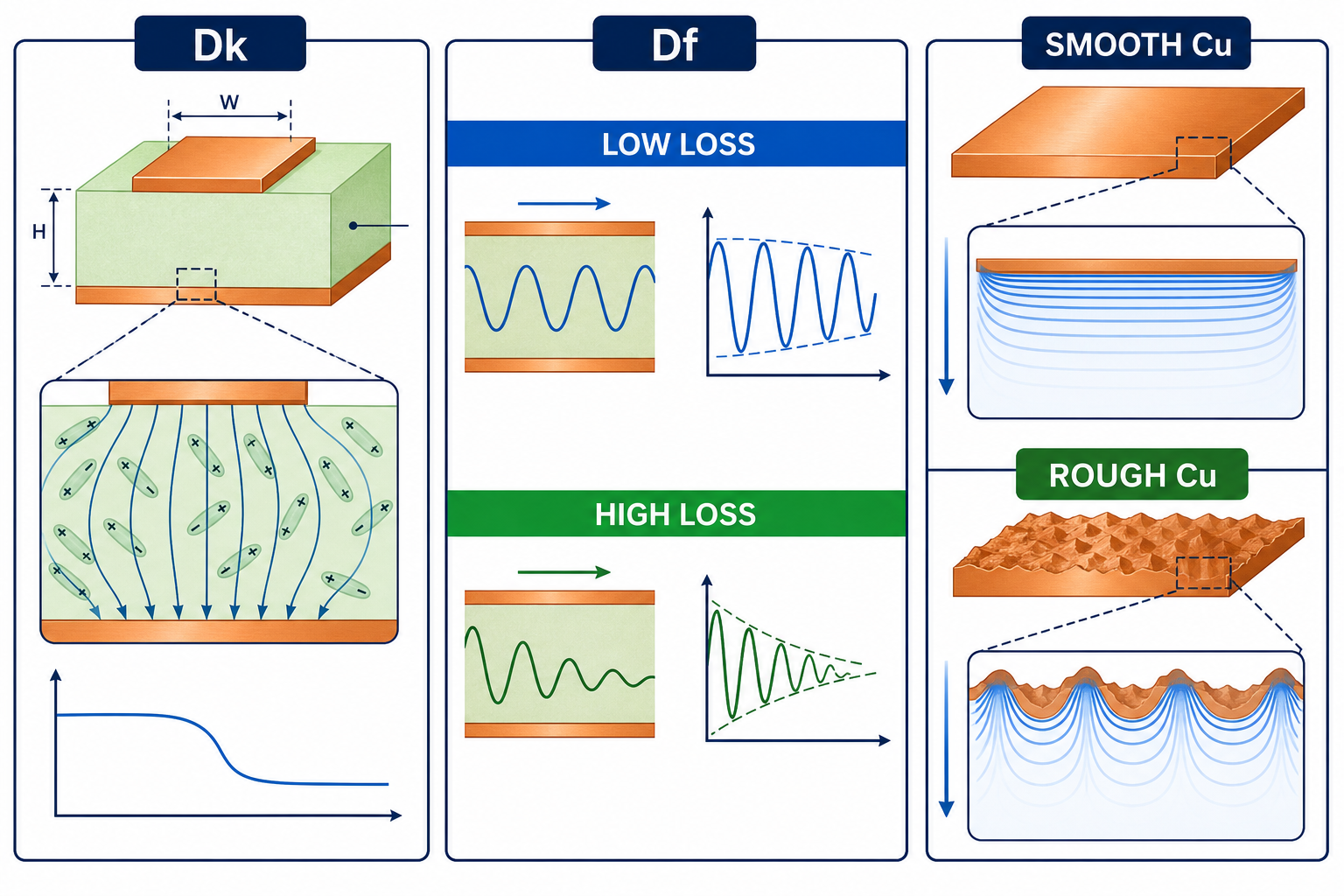

그림. Dk·Df와 동박 조도가 임피던스·유전체 손실·도체 손실에 미치는 영향

3. 주파수·손실 예산별 RF PCB 소재 선택

소재 선택을 주파수 구간만으로 고정하면 과잉 사양 또는 성능 부족이 생깁니다. 같은 10GHz라도 10mm 전송선과 300mm 전송선의 손실 요구는 전혀 다릅니다. 전력, 회로 구조, 채널 길이, 온도, 수분, 비용, 공급성과 가공 경험을 함께 평가해야 합니다.

4. RF/마이크로파 PCB 필수 설계 규칙

4.1 임피던스는 선폭만이 아니라 스택업의 결과

목표 임피던스는 선폭, 완성 동박 두께, 압착 후 유전체 두께, Dk와 주변 동박 구조가 함께 결정합니다. 커넥터 런치, 패드, 비아와 층 전환은 별도 불연속으로 모델링해야 하며, 필요하면 TDR 쿠폰과 2x-thru 구조를 설계합니다.

임피던스 정밀 제어 방법은 PCBgogo 임피던스 제어 가이드에서 더 자세히 확인할 수 있습니다.

4.2 90° 코너는 절대 금지가 아니라 불연속 관리 대상

날카로운 코너는 국부적으로 선폭이 넓어지는 것과 같은 정전용량성 불연속을 만들 수 있습니다. 민감한 마이크로파 경로에서는 미터링 또는 곡선 배선을 사용하고, 코너의 반경·미터 비율을 EM 시뮬레이션으로 확인합니다. 다만 파장이 길고 코너 크기가 매우 작다면 차이가 미미할 수 있으므로 모든 설계에 동일한 금지 규칙을 적용할 필요는 없습니다.

4.3 연속 GND와 비아 펜스

RF 라인 아래 기준면을 연속적으로 유지하고 슬롯이나 개구를 가로지르지 않게 합니다. GCPW의 접지 비아 간격은 파장과 구조에 맞춰 정하며, 너무 성긴 비아 펜스는 병렬판 모드와 누설을 억제하지 못할 수 있습니다. 층 전환 시 신호 비아 가까이에 리턴 비아를 배치합니다.

4.4 RF·디지털·전원 영역의 결합 제어

단순한 거리 규칙보다 결합 경로를 봐야 합니다. 빠른 디지털 에지, 스위칭 전원 노드와 클록이 RF 입력·VCO·LNA 바이어스에 결합되지 않도록 배치·기준면·필터와 차폐를 함께 설계합니다. 고임피던스 민감 노드는 오염과 솔더마스크 영향도 검토합니다.

4.5 동박·표면처리·솔더마스크

저조도 동박을 선택하고 제조사의 조도 모델을 시뮬레이션에 반영합니다. ENIG 니켈층은 일부 고주파 구조의 도체 손실을 증가시킬 수 있으므로 RF 라인 표면처리 범위와 대안을 검토합니다. 마이크로스트립 위 솔더마스크도 유효 Dk와 손실을 바꿀 수 있어 설계 모델과 실제 생산 조건을 일치시켜야 합니다.

5. RF PCB 양산에서 자주 발생하는 편차와 불량

RF 양산 불량은 개방·쇼트처럼 단순 전기검사만으로 잡히지 않는 경우가 많습니다. 회로가 동작해도 중심주파수, 이득, 위상 또는 삽입손실이 사양을 벗어날 수 있으므로 소재 CoC, 단면, TDR와 S-parameter를 제품 성능과 상관시켜야 합니다.

6. 엔지니어·구매·NPI 최종 선정 체크리스트

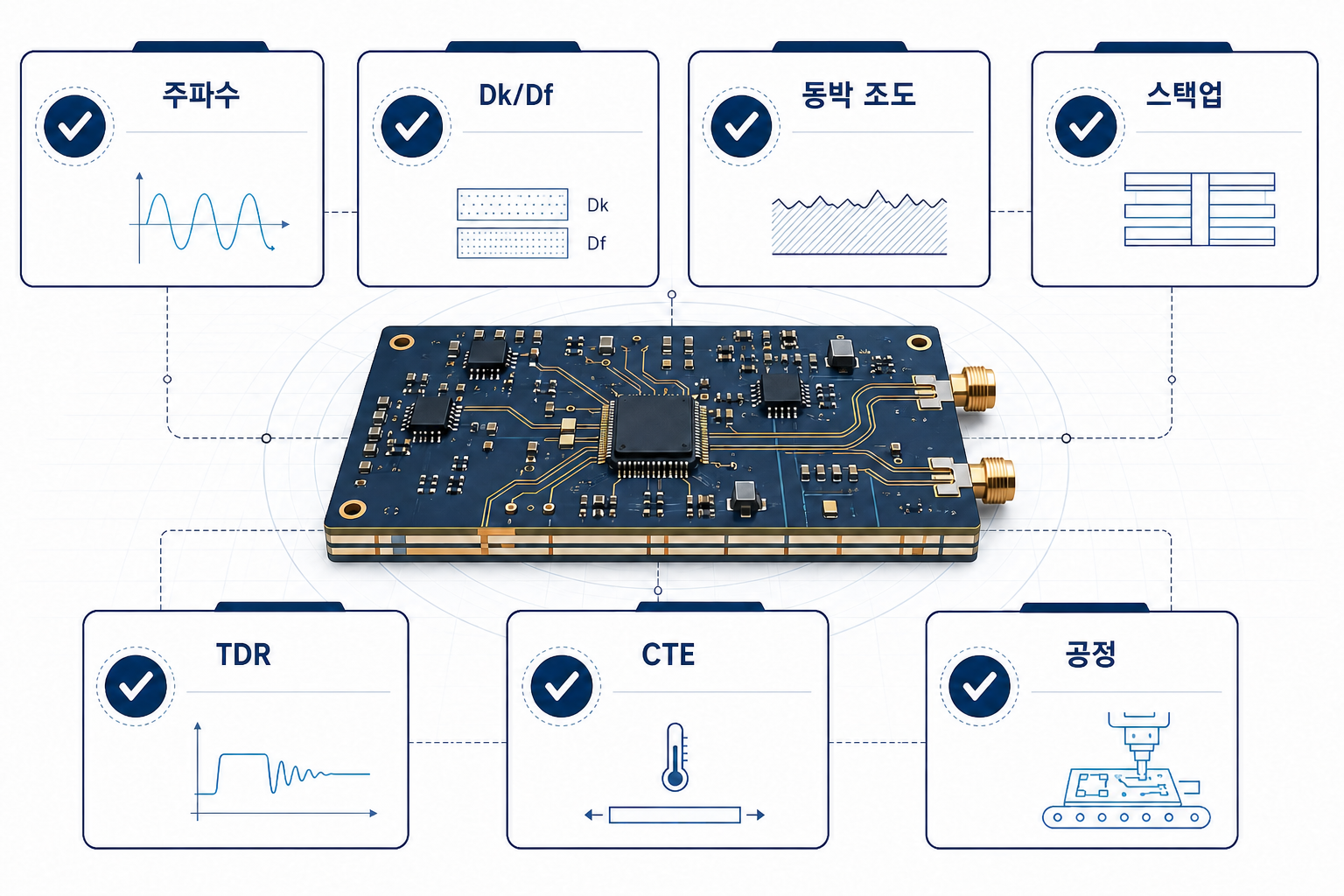

그림. RF PCB 소재·스택업·임피던스·열·공정 능력 검토 카드

7. 결론

RF/마이크로파 PCB는 단순한 고밀도 기판이 아니라 소재·도체·기하 구조와 제조 공차가 전기회로의 일부가 되는 기판입니다. 소재 이름이나 공칭 주파수만으로 선택하지 말고, 실제 채널의 손실·위상·임피던스 예산과 환경 조건으로 설계해야 합니다.

안정적인 양산을 위해서는 검증된 소재와 스택업, 연속 리턴 경로, 동박 조도·표면처리 관리, 에칭·압착 균일도와 TDR/VNA 상관 검증이 함께 필요합니다. 좋은 RF 설계는 시제품 한 장의 최고 성능이 아니라 제조 로트와 온도 조건이 바뀌어도 예측 가능한 성능을 유지하는 설계입니다.

8. FAQ

Q1. FR-4는 몇 GHz까지 사용할 수 있습니까?

고정 상한은 없습니다. 주파수뿐 아니라 채널 길이, 허용 삽입손실·위상 오차, Dk/Df 편차와 온도를 기준으로 판단합니다. 짧은 경로는 수 GHz 이상에서도 가능할 수 있지만 장거리·협대역 정밀 회로는 더 낮은 주파수에서도 저손실 소재가 필요할 수 있습니다.

Q2. RO4000 계열과 PTFE 소재의 차이는 무엇입니까?

RO4000 계열은 대체로 하이드로카본·세라믹 기반으로 FR-4와 비교적 유사한 가공성과 낮은 손실을 제공합니다. PTFE 계열은 더 낮은 손실에 유리하지만 치수·표면처리·도금과 압착 관리가 까다롭고 비용이 높아질 수 있습니다.

Q3. RF PCB 임피던스 공차는 일반 기판과 어떻게 다릅니까?

목표 공차 수치는 제품과 제조 능력에 따라 정합니다. RF에서는 임피던스뿐 아니라 손실, 위상, 커넥터와 비아의 불연속까지 성능에 영향을 주므로 TDR 공차만으로 합격을 판단하지 않습니다.

Q4. 고주파에서 동박 조도가 중요한 이유는 무엇입니까?

스킨 효과로 전류가 표면에 집중되기 때문에 거친 표면은 전류 경로와 도체 손실을 증가시킬 수 있습니다. 영향은 주파수, 동박 조도, 선폭과 표면처리에 따라 달라집니다.

Q5. RF 라인은 반드시 곡선으로만 배선해야 합니까?

아닙니다. 코너 크기가 파장에 비해 작고 손실·반사 예산이 충분하면 90° 코너의 영향이 작을 수 있습니다. 민감한 마이크로파 경로에서는 미터 또는 곡선을 사용하고 EM 시뮬레이션과 측정으로 검증하는 것이 좋습니다.
