RF PCB 재료

RF PCB 재료를 선택할 때 다음 요소를 고려하십시오. 도금된 스루홀의 내구성이 뛰어나려면 Z축 열팽창 계수(CTE)가 낮아야 합니다. X축과 Y축의 열팽창 계수를 일치시키는 것이 중요합니다.PCB 기판정밀한 위치 공차를 얻기 위해 구리로 가공합니다.

낮은 인장 탄성 계수를 가진 재료의 장점은 솔더 접합부의 응력을 낮추고 PCB 라미네이트가 낮은 열팽창 계수(CTE)로 인해 최소한으로 팽창할 수 있도록 하여 표면 실장 신뢰성을 향상시킨다는 것입니다.

열 성능

낮은 소산 계수(Df)

안정적인 Df 특성

낮은 Z축 열팽창 계수(CTE)

도체 손실 감소

고주파 적층 재료의 가장 중요한 특징 중 하나는 소산 계수(Df)의 안정성입니다. 이는 신호 손실이 어떻게 발생하고 동작 주파수 범위에 걸쳐 어떻게 분포하는지를 보여주기 때문입니다. 또한, 일정한 유전 상수(Dk)와 그 결과로 기판의 길이와 폭 전체에 걸쳐 안정적인 임피던스를 유지하는 것도 매우 중요합니다. 고주파 적층 재료의 경우, 온도 변화가 넓은 온도 범위에 걸쳐 Dk에 미치는 영향이 미미합니다. RF 또는 마이크로파 회로에서 유전 상수는 PCB의 트레이스 크기에 영향을 미치고, 결과적으로 PCB의 전체 크기에도 영향을 줍니다. Dk가 높은 PCB 재료를 사용하면 PCB 크기를 줄일 수 있습니다.

 RF PCB 재료를 올바르게 선택 해야 하는 이유

RF 애플리케이션용 PCB를 개발할 때, 적절한 PCB 기판 재료를 선택하는 것은 매우 중요합니다. 복잡한 마이크로파 구조가 기계적으로 안정적이고 전기적으로 견고하려면 전기적 및 기계적 특성의 최적 균형이 필요합니다. 필터, 발진기 및 지연선 설계자에게 요구되는 전기적 안정성은 매우 낮은 유전 상수 열 계수를 통해 확보됩니다.

Taconic, ISOLA, 그리고 Rogers는 모두 고속/RF/마이크로파 응용 분야용 PCB 라미네이트 소재 제조업체입니다.

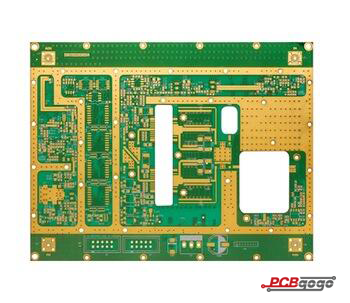

Rogers PCB를 선택해야 하는 이유는 무엇일까요?

다음은 Rogers PCB를 활용할 때 얻을 수 있는 몇 가지 장점입니다.

Rogers PCB는 다양한 환경에서 최소한의 수분 흡수, 낮은 열팽창률, 그리고 뛰어난 치수 안정성을 제공합니다.

Rogers PCB의 소재는 호환성이 뛰어나고 두께가 0.1mm에 불과하여 생산이 간단합니다.

Rogers PCB는 열 관리 기능이 탁월하여 많은 열을 발생하는 전기 장치 및 회로에 적합합니다.

우주 응용 분야에서는 Rogers PCB 덕분에 가스 방출이 감소합니다.

Rogers PCB는 트레이스 위치와 치수를 일치하도록 설계되어 임피던스 관리가 향상됩니다.

Rogers PCB는 일관된 고주파 성능을 유지합니다.

1.  Rogers PCB의 가장 중요한 특징은 무엇입니까?

회로기판은 전자제품에 필수적인 부품이며, 전자제품 애호가라면 누구나 잘 알고 있을 것입니다. 따라서 재료 선택부터 PCB 제조 공정까지 모든 과정을 제대로 진행하는 것이 매우 중요합니다. PCBGOGO는 이름에서 알 수 있듯이 고품질의 인쇄회로기판(PCB) 제조 및 조립 서비스를 제공합니다. PCB에는 고밀도 PCB, FR4, Rogers PCB 등 다양한 재료가 사용됩니다. 그렇다면 PCB 제조 시 어떤 재료를 사용해야 할까요? 이 글에서는 Rogers PCB를 중심으로 알아야 할 모든 정보를 살펴보겠습니다.

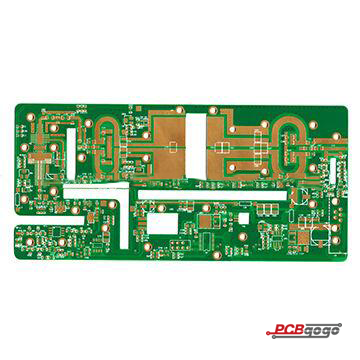

2.  Rogers PCB의 응용 분야는 무엇입니까?

로저스 PCB는 다양한 산업 분야에서 폭넓은 활용 범위를 제공합니다.  로저스 PCB는 이동통신 기지국 안테나, 위성 직송 통신망, 통신 시스템, 마이크로파 장비, 5G 기지국, 통신 사업자급 Wi-Fi 및 기타 응용 분야에 사용될 수 있습니다.

RF 엔지니어링은 무선 통신에 대한 연구를 가리키는 용어입니다. Rogers PCB는 전력 증폭기, IP 인프라, RF 식별 태그 및 기타 응용 분야에도 사용될 수 있습니다.

항공 공학은 항공기를 연구하는 학문입니다. ACAS(항공 충돌 방지 시스템), 백홀 무선 장비, 마이크로스트립 안테나 및 기타 응용 분야는 모두 Rogers PCB의 이점을 누릴 수 있습니다.

Rogers PCB는 DAS(운전자 보조 시스템) 및 ADAS(첨단 운전 보조 시스템)를 비롯한 다양한 컴퓨터 응용 분야에도 사용됩니다.

Rogers PCB는 무선 통신 시스템, 재밍 시스템 및 기타 군사 분야에 사용됩니다.

3.  Rogers PCB를 선택하기 전에 고려해야 할 요소는 무엇입니까?

특히 복잡한 PCB 설계를 다룰 때는 애플리케이션 요구 사항을 완벽하게 파악하는 것이 매우 중요합니다. 다음 제안 사항들을 고려하여 선택하십시오.로저스 PCB 재료:

물에 담갔을 때 재질이 수분을 흡수하지 않도록 해야 합니다. 불가능해 보일지 모르지만, 흡수율은 0.2%를 넘지 않아야 합니다. 흡수율이 낮은 재질일수록 열적 및 전기적 특성이 향상됩니다.

고주파 응용 분야에서는 유전 상수가 일정해야 합니다. PCB를 통한 정전 용량과 전압은 재료 내 높은 전하량에 의해 증폭됩니다.

마지막으로

물체가 가열되면 팽창하고, 냉각되면 수축합니다.PCB명시된 유리 전이 온도 이상으로 열을 가하면 이 기본 개념이 적용됩니다. 백만분율(ppm)로 측정되는 열팽창 계수는 이 온도 이상에서 물질이 팽창하는 속도를 나타냅니다. 로저스(Rogers) 소재를 선택할 때 이는 매우 중요한 고려 사항입니다.
