소량 PCB 제작 전 프로토타입 검증 체크리스트

181 0 Sep 22.2026, 11:47:13

핵심 요약：소형 엣지‑AI PCB 제작 전 아트웍, 거버(Gerber), BOM, HDI 옵션과 샘플 계획을 한 번에 점검해 재제작 위험을 줄이는 통합 체크리스트입니다.

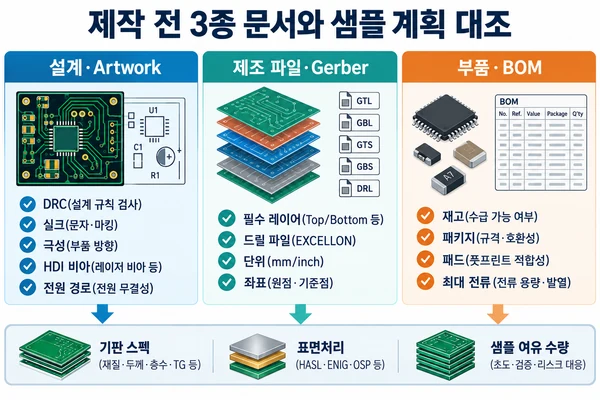

서론：이 글은 소형 엣지‑AI 하드웨어 저량 프로토타입 검증 루트의 제3편입니다. 11편에서는 샘플 수령 후 브링업을, 12편에서는 설계 단계의 전원·신호·열 관문을 다뤘습니다. 본문은 공장에 PCB를 보내기 전 아트웍, 거버(Gerber), BOM, HDI 옵션과 샘플 계획을 마지막으로 확인하는 통합 관문입니다. 엣지‑AI는 순간 피크전류, 고속 인터페이스, 좁은 공간의 방열 제약이 일반 IoT보다 크므로 한 항목이라도 빠지면 HDI 재제작과 일정 지연으로 이어질 수 있습니다.

아트웍과 DRC·DFM을 어떻게 최종 검토할까요?

① DRC를 실행해 전원·배선·패드·비아 관련 error를 처리합니다. ② 실크와 패드가 겹치지 않고 AI칩, 다이오드, 커넥터의 극성·핀1 마크가 양면에 있는지 확인합니다. ③ HDI 사용 시 미세비아 통전 용량, 최소 선폭·간격, 대전류 전원 경로를 대조합니다. ④ AI 피크전류 전원, MIPI·DDR 길이 매칭, 고전력 부품 배치와 방열 조건을 함께 확인합니다.

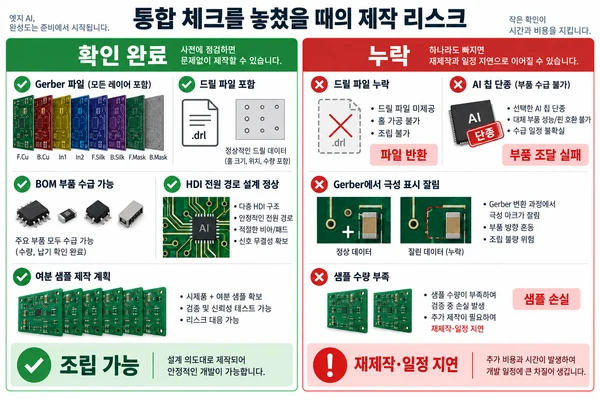

현장 포인트: 메이커가 DRC 경고를 무시한 뒤 HDI 비아·동박 문제가 전원 불안정으로 나타나는 경우가 많습니다. EDA에서 보이던 극성 마크가 거버에서 잘리는 것도 흔한 실패입니다.

거버(Gerber) 출력 파일은 무엇을 확인해야 할까요?

제작에 필요한 신호층, 실크, 솔더마스크와 드릴 파일이 모두 포함됐는지 확인하고 임시 레이어는 끕니다. 거버 뷰어에서 레이어를 각각 열어 실크·마스크 절단, AI칩 주변 마크, 출력 단위와 좌표 포맷을 확인합니다.

현장 포인트: 드릴 파일 누락은 가장 흔한 제작 중단 원인입니다. 레이어 하나가 빠져도 파일이 열리는 경우가 있어 압축 파일 목록을 직접 확인해야 합니다.

BOM과 부품을 어떻게 사전 확인할까요?

핵심 AI칩, 전원 IC, 센서가 현재 구매 가능한 부품인지 확인합니다. 0402·0201, QFN, 카메라 커넥터의 실제 패키지와 PCB 패드 라이브러리도 대조하고, AI칩 최대 순간 전류·전압이 전원 설계와 맞는지 확인합니다.

현장 포인트: 해외 참고 설계의 BOM을 그대로 복사했다가 AI칩이나 전원 부품이 단종되어 PCB만 남는 사례가 있습니다. 구매 가능 여부를 제작 전에 확인해야 합니다.

프로토타입 제작 옵션과 활용 계획은 어떻게 확인할까요?

기판 재질, 층수, 두께, 표면 처리와 HDI 옵션을 프로토타입 목적에 맞춰 선택합니다. AI칩 파손과 납땜 실수를 고려해 여유 샘플 수량을 정하고, 수령 후에는 전원·하드웨어를 먼저 검증한 뒤 AI 추론으로 넘어가는 순서를 미리 정합니다.

현장 포인트: 고전력 엣지‑AI 모듈은 동박 두께와 방열 구조도 전원 안정성에 영향을 줍니다. 툴 기본값을 그대로 사용하면 샘플 단계에서 다시 제작할 수 있습니다.

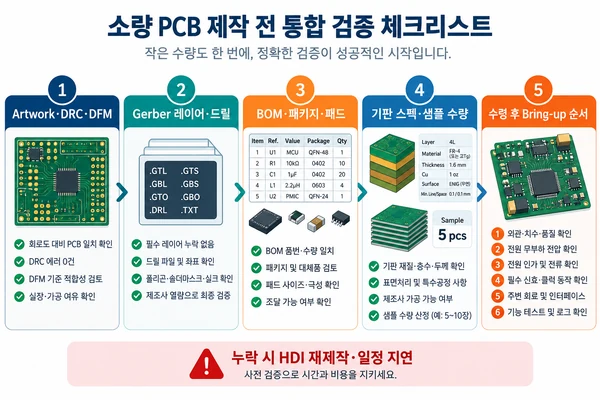

전체 최종 통합 체크리스트

확인	최종 항목	목적
□	DRC·실크·HDI 비아 규격 확인	설계 리스크 제거
□	Gerber 레이어와 드릴 파일 확인	파일 누락 방지
□	BOM 재고·패키지·패드 일치 확인	조립 불가 방지
□	기판 스펙과 샘플 수량 확인	제작 계획 안정화
□	수령 후 브링업 순서 수립	샘플 손실 예방
