SMD 저항 완전 가이드: 패키지 사이즈, 마킹 코드 및 선정 기준

SMD 저항(표면실장 저항)은 PCB 기판 표면에 직접 납땜하는 초소형 수동 소자로 회로 전류를 제어합니다. 휴대폰부터 차량 제어 유닛까지 거의 모든 현대 전자기기에 사용되므로 아날로그 엔지니어, PCB 레이아웃 설계자, 전자 취미가 모두 필수로 숙지해야 합니다. 본 글은 SMD 저항의 종류, 패키지 규격, 표면 마킹 코드, 핵심 전기 사양 및 설계별 선택 방법을 전부 정리합니다.

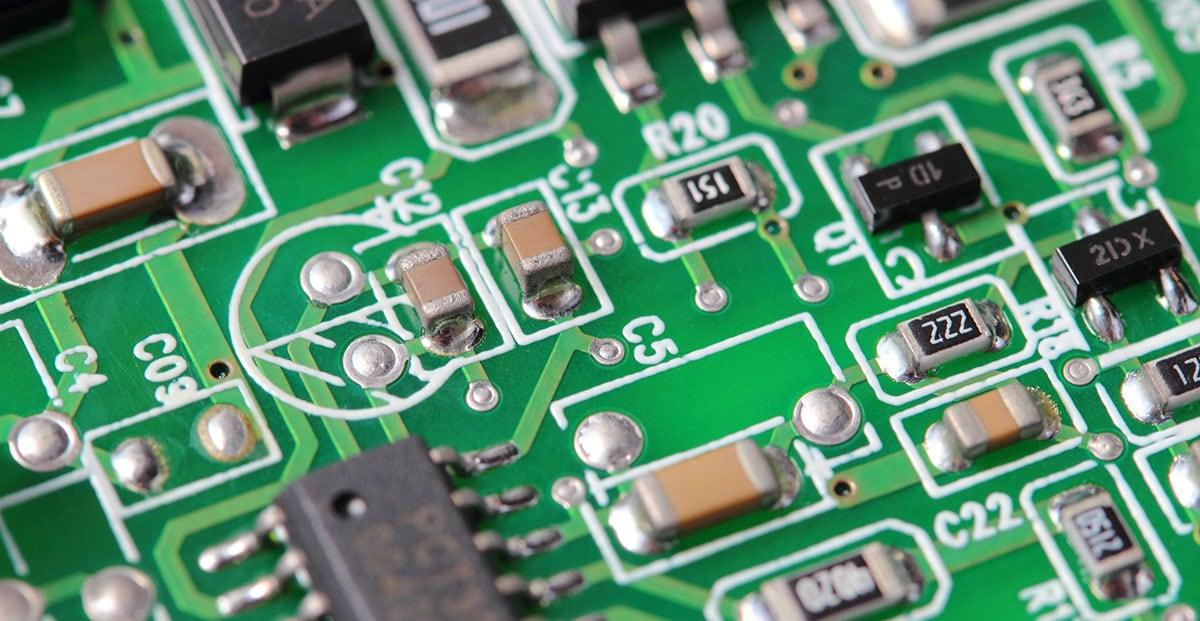

SMD 저항이란 무엇인가?

SMD 저항은 기판 표면에 평평하게 실장하는 소형 저항으로, 기존 스루홀 저항과 달리 긴 리드가 없어 PCB 구멍을 통과하지 않고 동박 패드 위에 납땜합니다. 자동 픽앤플레이스 장비와 완벽 호환되어 생산 속도를 높이고 조립 비용을 절감합니다. 실장 전 정밀 SMT 스텐실로 솔더 페이스트를 패드에 정확히 인쇄하는 공정이 있으며, 스텐실 개구 크기·솔더 양 관리도 저항 선정만큼 중요합니다. Gerber 파일로 스텐실 견적을 발급하는 PCBgogo 서비스를 이용하면 무틀, 틀 장착, 전주 스텐실 등 다양한 타입을 주문 가능합니다.

SMD 구조의 핵심 장점 4가지

• 소형화 (Smaller footprint) — SMD 저항기는 PCB 공간을 훨씬 적게 차지합니다.

• 자동화 조립 (Automated assembly) — 고속 픽앤플레이스(pick‑and‑place) 장비와 호환됩니다.

• 우수한 고주파 특성 (Better high‑frequency performance) — 스루홀 타입에 비해 기생 인덕턴스와 커패시턴스가 낮습니다.

• 생산 비용 절감 (Lower production costs) — 빠른 기계 납땜으로 인건비가 줄어듭니다.

현재 SMD 저항은 업계 표준으로 스마트폰, 노트북, 의료 기기, 차량 전장, 산업 장비 전 분야에 활용됩니다.

SMD 저항 표준 패키지 사이즈 표

패키지 규격은 EIA/JEDEC 국제 표준 4자리 숫자 코드를 따르며 앞 두 자리는 길이, 뒤 두 자리는 너비(단위: 인치 백분의 일)이고 영식·미식 두 표기 체계가 존재합니다.

크기 코드 작동 방식

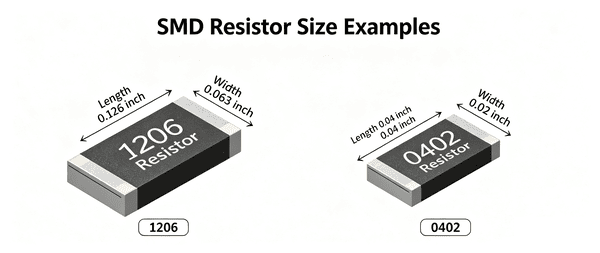

SMD 저항기의 크기는 일반적으로 네 자리 숫자 코드로 표시됩니다. 처음 두 자리는 길이를, 마지막 두 자리는 너비(인치의 1/100 단위)를 나타냅니다.

아래 표는 가장 일반적인 SMD 저항기 크기와 해당 미터법 환산값을 빠른 참조를 위해 보여줍니다.

참고: 데이터시트, BOM 자재 명세서는 대부분 영식 코드를 사용하며 미식은 단위 환산 참고용입니다.

각 패키지별 적용 분야

1. 01005 / 0201 초소형 패키지 보청기, 고급 웨어러블 등 극한 소형화 제품에 사용하며 전문 자동 생산라인만 가공 가능, 수작업 납땜은 거의 불가능합니다.

2. 0402 콤팩트 소비자 기기, 스마트폰에 사용하며 크기가 매우 작아 수동 납땜 난이도 높습니다.

3. 0603 업계 주류 표준 사이즈로 크기와 작업성이 균형 잡혀 스마트폰, 태블릿, IoT 모듈 표준으로 사용하며 정격 전력 0.1W입니다.

4. 0805 0603보다 약간 크고 수동 리워크·시제품 디버깅이 쉬우며 전력 0.125~0.25W로 전자 취미가 시제품에 많이 활용합니다.

5. 1206 범용 고전력 표준 패키지로 방열 성능이 좋고 수동 납땜 간편하며 전원 관리, LED 구동 회로에 주로 사용(정격 0.25W)

6. 1210 / 1812 / 2010 / 2512 고전력 패키지 모터 드라이버, 고출력 전원, 전류 감지 등 발열이 큰 전력 회로에 적용합니다.

선정 규칙: 패키지가 작을수록 PCB 공간은 적게 차지하지만 수작업이 어렵고 정격 전력이 낮고, 패키지가 클수록 조립·수리가 쉽고 방열 성능 좋으나 기판 면적을 많이 차지합니다.

제조 공정별 SMD 저항 분류

모든 SMD 저항기가 동일하지는 않습니다. 다양한 제조 공정이 존재하며, 각각은 상이한 응용 분야에 적합합니다.

1. 후막 저항 시장에서 가장 보편적인 타입으로 세라믹 기판에 저항 페이스트를 인쇄 후 고온 소성하여 제작합니다. 가격 경쟁력이 좋고 공차 ±1%~±5%로 일반 회로에 적합합니다.

2. 박막 저항 진공 스퍼터링으로 세라믹 위 금속 합금 박막을 증착하며 정밀도, 저잡음, 온도 안정성이 후막보다 월등히 좋고 공차 ±0.1% 이하로 정밀 아날로그·RF 회로에 사용합니다.

3. 금속 산화물 저항 세라믹 코어 위 금속 산화막을 증착하여 고온 내성과 장기 안정성이 뛰어나 자동차, 산업 고온 환경에 최적화됩니다.

4. 금속막 저항 탄소계 저항보다 열안정성·신뢰성이 좋고 고온 환경에 유리합니다.

5. 권선 저항 세라믹 심에 저항 선을 감아 고전력 처리 가능하지만 권선 구조로 인덕턴스가 발생해 고주파 신호 회로에 부적합합니다.

6. 전류 감지 저항 밀리옴 단위의 초저저항으로 공차가 엄격하며 옴의 법칙으로 회로 전류 측정용으로 전원, 모터 제어에 필수 사용합니다.

핵심 전기 사양 설명

1. 저항값 단위

옴(Ω), 킬로옴(kΩ), 메가옴(MΩ)으로 표기하며 표면 마킹 코드와 데이터시트로 값을 확인해야 합니다.

2. 공차 정밀도

실제 저항값과 명목값의 오차 비율로 대표 등급은 다음과 같습니다.

Y or R× 0.01X or S× 0.1A× 1B or H× 10C× 100D× 1,000E× 10,000F× 100,000

3. 정격 전력

저항이 장기간 안정적으로 발산 가능한 최대 전력으로 초과하면 저항값 편차, 크랙, 소손이 발생합니다.

전력 계산식 전류 알 때:· P = I2 × R

전압 알 때:  P = V2 / R

선정 기준: 실제 동작 전력의 2배 이상 안전 마진 확보

4. 저항 온도 계수(TCR)

단위 ppm/℃로 온도 1도 상승 시 저항값 변화량을 의미합니다.

일반 후막: ±100~±200 ppm/℃

정밀 박막: ±10~±25 ppm/℃

TCR 수치가 낮을수록 고저온 환경에서 저항값이 안정적이며 자동차, 야외, 항공 기기 필수 기준입니다.

산업별 SMD 저항 적용 분야

1. 소비자 전자(휴대폰/태블릿) 0603, 0805 주로 사용하며 전압 분압, 풀업/풀다운 저항, 신호 컨디셔닝, 과전류 보호에 활용합니다.

2. 자동차 전장 엔진 ECU, 변속기 모듈, ADAS 레이더, LED 드라이버에 탑재하며 AEC-Q200 차량 규격 인증이 필요하고 공차 ±1% 이하, 작동 온도 -40℃~+155℃ 범위를 만족해야 합니다.

3. 의료 기기 혈당 측정기, 심전도 모니터 등 생체 감시 장비는 고정밀 박막 저항을 사용하며 저항값 편차는 진단 안전에 직접 영향을 미칩니다.

4. 산업 자동화 PLC, 서보 모터 드라이버에 사용하며 밀리옴 감지 저항으로 정밀 전류 측정합니다.

5. 통신 5G RF 기지국 RF 프론트엔드는 낮은 TCR 박막 저항을 채택하여 기생 파라미터를 최소화하고 고주파 신호 무결성을 유지합니다.

6. IoT 웨어러블 0201, 0402 초소형 패키지를 사용하며 배터리 구동 기기로 저전력 특성이 중요합니다.

실무 활용 팁

SMD 저항 수동 납땜

1. 온도 조절 인두 300~350℃ 사용, 미세 끌형/원추 팁 선택

2. 패드에 미리 플럭스를 도포

3. 한쪽 패드에 미리 솔더를 입히고 핀셋으로 부품 고정 후 반대편 납땜

4. 자동 잠금 역방향 핀셋 사용이 편리

5. 0402 이하 초소형 부품은 열풍기로 리워크하는 것이 안정적

표면 마킹 저항값 확인

10배 돋보기 또는 USB 디지털 현미경으로 확인하고 마킹이 없는 부품은 기판에서 분리 후 멀티미터로 측정하며 BOM 자재표와 교차 검증합니다.

자주 발생하는 불량 예방

1. 패드 사이즈 불일치: PCB 랜드 패턴을 저항 데이터시트와 일치시켜야 함

2. 전력 마진 부족: 최악 조건 기준 전력 계산 후 여유 확보

3. TCR 온도 계수 무시: 정밀 아날로그 회로는 공차만큼 TCR도 중요

4. 툼스톤 현상(한쪽 들뜸): 패드 대칭 설계, 솔더 페이스트 양 정밀 제어로 리플로우 불량 방지

SMD 저항 선정 체크리스트

1. 필요한 명목 저항값(회로 계산 결과 기반)

2. 저항 공차(일반 ±1%, 정밀 ±0.1% 이하)

3. 정격 전력: P = V2/R 또는 P = I2R로 계산 후 50% 이상 전력 감쇠 적용

4. 패키지 사이즈: PCB 공간과 조립 공정 균형

5. 온도 계수 TCR: 온도 변화 환경 우선 검토

6. 제조 타입: 후막(일반), 박막(정밀), 권선(고전력), 감지용(초저저항)

7. 규격 인증: 차량용 AEC-Q200, IATF 16949 확인

8. 재고 표준 E24/E96 계열 표준 저항값은 공급 안정적

자주 묻는 질문 FAQ

Q: 0옴 SMD 저항의 용도는 무엇인가요?

A: 마킹이 0 또는 000인 저항은 배선 점퍼와 동일한 역할로 단층 기판 크로스 배선, 선택적 회로 연결, 조립 테스트 회로 전환에 사용합니다.

Q: 동일 저항값의 큰 패키지로 소형 패키지를 대체 가능한가요?

 A: 전기 사양이 맞다면 가능하지만 PCB 랜드 패드 크기가 일치해야 하며 0402 패드에 1206 저항을 실장할 수 없습니다.

Q: 0402 이하 부품에 마킹이 없는 이유는 무엇인가요?

A: 부품 몸체가 너무 작아 인쇄할 공간이 없으므로 테이프 릴 라벨, BOM, 멀티미터 측정으로 값을 확인해야 합니다.

Q: E24와 E96 계열 저항의 차이는 무엇인가요?

A: E24는 한 자릿수 구간마다 24가지 표준값으로 ±5%/±1% 일반 저항에 사용하고, E96은 구간마다 96가지로 1% 정밀용이며 E192는 ±0.5% 초정밀 부품에 활용합니다.

Q: SMD 저항 고장 판별 방법은 무엇인가요?

A: 기판에서 분리 후 멀티미터로 측정합니다. 개방(무한대), 단락(0옴), 공차 범위를 크게 벗어나면 고장이며 시각적으로 크랙, 탄 자국도 고장 신호입니다.

결론

SMD 저항은 모든 전자 회로의 기본 수동 소자로 선정 시 핵심 4가지는 저항값, 공차, 정격 전력, 패키지 사이즈입니다. 초소형 웨어러블용 01005부터 고전력 전원용 2512까지 각 패키지별 활용 분야가 명확하며 코드와 전기 사양을 익히면 PCB 설계 수정 비용을 크게 줄일 수 있습니다.
