표면실장 기술(SMT) 어셈블리의 비용 구조를 이해하는 것은 모든 전자 제품 설계자, 엔지니어 또는 사업주에게 매우 중요합니다. 적절하게 예산이 책정된 프로젝트와 비용 초과 프로젝트의 차이는 종종 SMT 어셈블리 가격을 결정하는 요소와 품질을 저하시키지 않으면서 저비용 SMT 어셈블리를 달성하는 방법을 아는 데 달려 있습니다. 이 가이드는 인쇄회로기판(PCB) 어셈블리 청구서에 영향을 미치는 핵심 요인들을 분석합니다.

1. SMT 어셈블리 비용을 이해하는 것이 중요한 이유

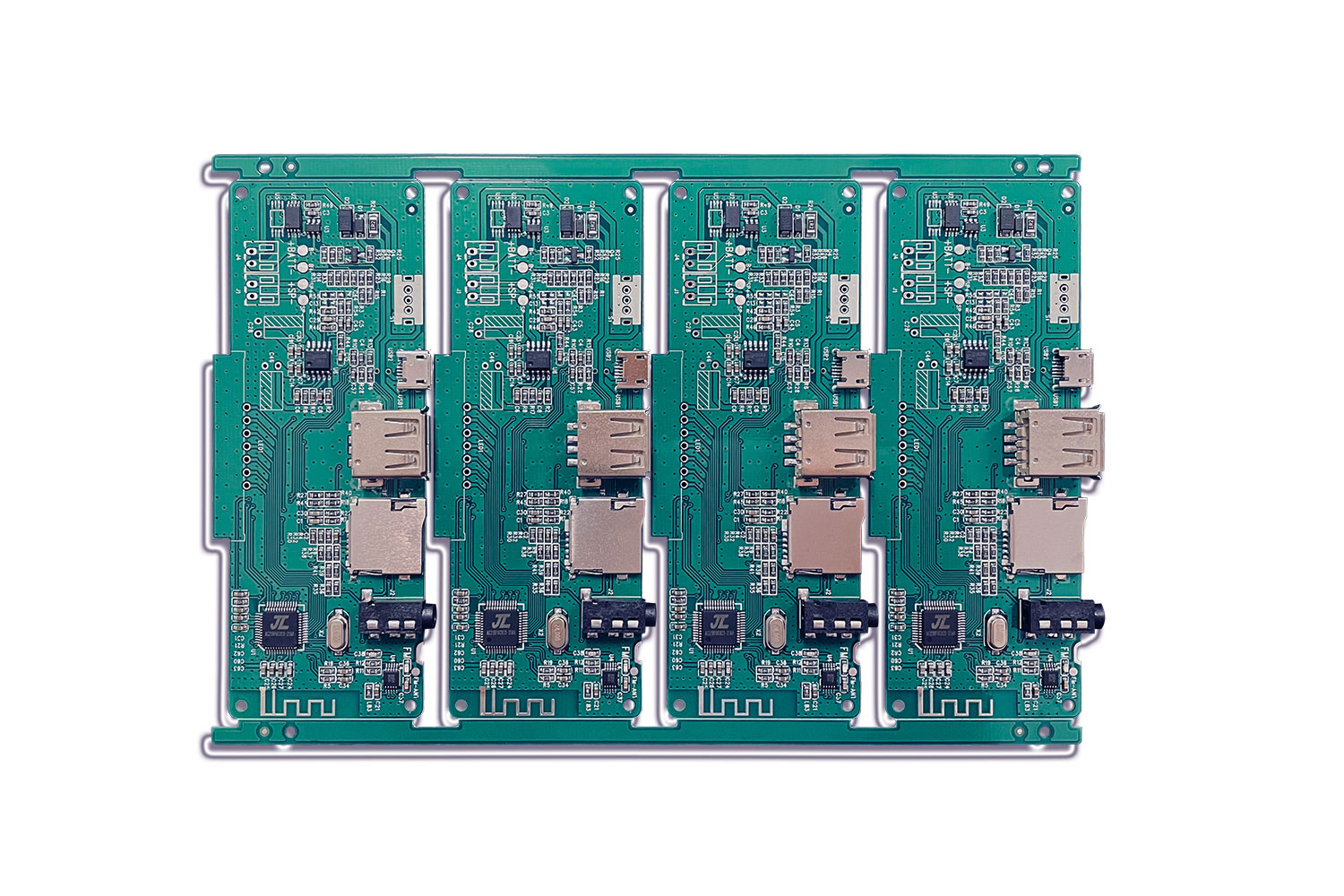

SMT 어셈블리 표면실장은 전자 부품을 PCB 표면에 직접 실장하는 공정입니다. 이는 밀도가 높고, 소형이며, 고성능인 기기를 제작할 수 있는 능력 덕분에 현대 전자 제품 제조에서 지배적인 방식입니다. SMT는 대량 양산에서 구형 스루홀 기술(THT)에 비해 상당한 비용 절감을 제공하지만, 전체 SMT 어셈블리 비용은 단순히 부품 가격만으로 결정되지 않습니다. 완전한 이해는 다음과 같은 도움을 줍니다:

· 설계 최적화: 생산이 시작되기 전에 제조 단가를 절감할 수 있는 선택(예: 부품 크기, 기판 밀도)을 합니다.

· 더 나은 견적 협상: 지불하는 항목을 정확히 파악하고 불필요하게 높은 수수료에 이의를 제기합니다.

· 출시 기간 단축: 예상치 못한 예산 제약으로 인한 지연을 방지합니다.

2. SMT 어셈블리의 주요 비용 구성 요소 (핵심 분석)

총 SMT 어셈블리 비용은 본질적으로 제조 공정 중 소비되는 모든 자원의 합계입니다.

3. SMT 어셈블리 비용을 높이거나 낮추는 요인

여러 설계 및 생산 선택이 저렴한 SMT 어셈블리를 달성할지 또는 비용이 높아질지에 직접적인 영향을 미칩니다.

비용 상승 요인

· 낮은 생산량: 소량 양산(예: 시제품, 1~100개)의 경우 고정 비반복 엔지니어링(NRE)/장비 설정 고정 비용이 적은 수의 기판에 분산되므로 개별 단가가 훨씬 높아집니다.

· 높은 부품 밀도: 많은 부품을 가깝게 배치하면 극도로 높은 정밀도의 실장이 필요하고 불량률 위험이 증가하여 SMT 어셈블리 라인의 속도가 느려지고 장비 설정 고정 비용/검사 시간이 증가합니다.

· 복잡한 PCB 설계: 높은 스택업 층 수(예: 6, 8 또는 10층), 미세 피치 부품(BGA 패키지 등) 및 엄격한 공차 요구사항은 특수 재료와 고급의 더 느린 제조 공정을 필요로 합니다.

· 고비용 부품: 특수하거나 조달이 어렵거나 대형 패키지 부품(예: 고가의 마이크로프로세서, 커스텀 커넥터)은 자재 명세서(BOM) 비용을 상승시킵니다.

· 엄격한 테스트: 필수 기능 테스트 또는 인서킷 테스트(ICT)는 시간과 전문성을 추가하여 최종 청구 금액을 증가시킵니다.

비용 절감 요인

· 높은 생산량(규모의 경제): 이는 저비용 SMT 어셈블리를 위한 가장 중요한 요인입니다. 고정 NRE 비용이 수천 개의 단위에 걸쳐 상각됩니다.

· 단순하고 낮은 층 수의 PCB: 표준 2층 또는 4층 FR-4 유리섬유 에폭시 기판을 사용하면 재료 및 제조 복잡성이 감소합니다.

· 표준 부품 크기: 극소형(0201, 01005) 또는 대형 부품 대신 일반적으로 구할 수 있는 중간 크기 부품(예: 0402, 0603, 0805)을 사용하면 핸들링 및 폐기 문제를 최소화할 수 있습니다.

· 표준화된 절차 사용: 비표준 재료나 고유한 공정 단계를 피하면 인건비와 장비 비용이 낮게 유지됩니다.

4. 샘플 비용 분석표

다음은 기판당 500개의 SMT 패드/부품이 있는 1,000개 기판 주문에 대한 간소화된 예시입니다.

5. SMT 어셈블리 비용을 정확하게 추정하는 방법

정확한 비용 견적은 설계에 대한 단계별 분석을 기반으로 합니다.

자재 명세서(BOM) 분석 (부품 비용):

· 모든 개별 부품을 수량, 부품 번호 및 가격과 함께 나열합니다. 이것이 주요 재료비입니다.

· 팁: 픽앤플레이스 장비에는 여분의 부품이 필요하므로, 특히 0201과 같은 작은 크기의 경우 항상 부품 여유분(스페어)을 고려하세요.

PCB 제조 비용 평가:

· 크기, 스택업 층 수 및 재료 요구사항을 기반으로 베어 PCB 기판에 대한 견적을 받습니다.

SMT 어셈블리 가공 비용:

· 어셈블리 공급업체의 가격 책정 모델을 확인합니다: 패드당 비용 또는 부품당 비용.

· 계산: 패드/부품 수 × 패드/부품당 비용.

장비 설정 고정 비용/NRE 비용 적용:

· 모든 일회성 수수료(SMT 스텐실, 프로그래밍)를 확인합니다. 대량 주문의 경우 이러한 고정 비용을 총 수량으로 나누어 개별 단가 NRE를 구합니다.

총 SMT 어셈블리 비용 계산:

총 SMT 비용 = PCB 비용 + 부품 비용 + 장비 설정 고정 비용 + 어셈블리 가공 비용 + 기타 비용

이러한 요소들을 꼼꼼하게 추적함으로써 프로젝트 예산을 정확하게 책정하고 가장 비용 효율적인 SMT 어셈블리 솔루션을 확보하기 위해 노력할 수 있습니다.

6. 요약

자재 명세서(BOM) 재료 및 PCB 제조부터 장비 설정 고정 비용, 어셈블리 인건비, 품질 테스트에 이르기까지 전체 SMT 어셈블리 비용 분석을 이해하면 더 스마트한 설계 결정을 내리고 예상치 못한 비용을 피할 수 있는 힘을 얻을 수 있습니다. 비용을 높이거나 낮추는 요인을 파악함으로써 PCB 설계를 조기에 최적화하고, 적절한 부품을 선택하며, 성능, 신뢰성 및 예산의 균형을 맞추는 제조 공정을 계획할 수 있습니다. 투명한 가격 책정, 빠른 견적 및 전문적인 SMT 어셈블리 지원을 원한다면, PCBGOGO는 원스톱 PCB 제조 및 어셈블리 서비스를 통해 비용 효율적인 솔루션을 제공하여 프로젝트를 일정 내에 예산 범위 안에서 유지하는 것을 더 쉽게 만듭니다.
