SMT BOM: 표준 자재명세서와 무엇이 다른가

SMT BOM은 다른 자재명세서와 동일한 부품을 나열하지만 — 픽앤플레이스 기계는 스루홀 조립 작업자가 할 수 있는 방식으로 일반 부품 목록으로 실행할 수 없습니다. 부품 방향, 패키지 정밀도, 수분 민감도는 모두 부품이 드릴된 구멍이 아닌 스텐실 인쇄된 패드 위에 올려지는 순간 생산에 결정적인 요소가 됩니다. 이 가이드는 SMT BOM이 표준 BOM에 비해 정확히 무엇이 필요한지, 그리고 조립업체가 실제로 라인을 운영하는 다른 파일과 어떻게 쌍을 이루는지에 초점을 맞춥니다.

SMT BOM이란 정확히 무엇인가?

SMT BOM은 표면 실장 기술을 사용하여 조립될 보드를 위해 준비된 자재명세서 버전입니다. 부품은 드릴된 구멍을 통해 삽입되는 대신 보드 표면의 패드에 직접 배치되고 리플로우 납땜됩니다. 부품 목록 자체는 모든 BOM과 유사해 보이지만(참조 지정자, 값, 수량, 부품 번호), 지원 세부사항은 기술자의 판단이 아닌 자동화된 배치에 충분히 정밀해야 합니다.

이 구분이 중요한 이유는 SMT 조립이 처음부터 끝까지 기계 주도이기 때문입니다: 픽앤플레이스 기계가 배치 데이터를 읽고, 테이프-앤-릴 또는 튜브 포장에서 부품을 집어 솔더 페이스트 위에 놓으며, 그 사이에 수동 수정 단계가 없습니다. BOM의 패키지나 방향 데이터가 잘못되면 기계가 잘못 배치합니다 — 기술자가 수작업으로 납땜하기 전에 부품이 이상해 보인다는 것을 알아채는 것과 같은 것은 없습니다.

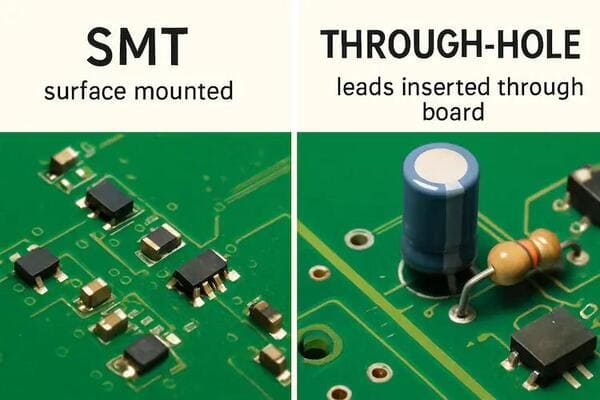

SMT BOM vs. 표준/THT BOM: 실제로 무엇이 달라지는가

BOM + CPL 관계

이것이 대부분의 일반적인 BOM 가이드가 건너뛰는 부분이며, SMT의 가장 큰 구조적 차이점입니다: BOM은 조립업체에게 각 부품이 무엇인지 알려주지만, 별도의 파일 — 센트로이드 파일, CPL(부품 배치 목록) 또는 픽앤플레이스 파일이라고도 함 — 은 기계에게 정확히 어디에 놓을지 알려줍니다. BOM과 CPL은 동일한 참조 지정자를 일관되게 참조해야 하며, 그렇지 않으면 배치 기계가 둘을 조정할 방법이 없습니다.

CPL은 일반적으로 다음을 포함합니다:

• 참조 지정자 — BOM 및 회로도와 정확히 일치.

• X 및 Y 좌표 — 일반적으로 정의된 원점을 기준으로 한 보드 상의 부품 중심 위치.

• 회전 — 보드 외곽선에 대한 부품의 각도. 대부분의 EDA 도구와 조립 하우스는 약간 다른 회전 규칙을 사용하기 때문.

• 면 — 양면에 실장되는 보드의 경우 상단 또는 하단.

BOM의 참조 지정자와 CPL의 참조 지정자 간 불일치 — 한 파일에서는 재번호가 매겨졌지만 다른 파일에서는 그렇지 않은 부품 — 는 파일 검토 중에 플래그가 지정되는 가장 일반적인 배치 오류 원인 중 하나입니다. 두 문서가 별도로 생성되며 항상 함께 업데이트되지는 않기 때문입니다.

일반 필드 목록이 언급하지 않는 SMT BOM 필요 필드

방향 및 극성 표시

방향 요구사항이 있는 모든 부품 — 탄탈륨 및 전해 커패시터, 다이오드, 핀-1 표시기가 있는 IC — 은 배치 기계가 읽을 수 있는 곳에 방향을 캡처해야 합니다. BOM 노트로, 또는 더 신뢰성 있게 CPL의 회전 데이터로. 역방향으로 배치된 극성 커패시터는 외관상 문제가 아닌 기능적 실패이며, 리플로우 후에 항상 눈에 보이지는 않습니다.

수분 민감도 레벨(MSL)

미세 피치 IC 및 BGA 패키지는 주변 수분을 흡수하여 리플로우 중 폭발적으로 기화되어 패키지를 균열시킬 수 있습니다 — "팝코닝"으로 알려진 효과. 부품은 MSL 1에서 6까지 등급이 매겨지며, 높은 숫자는 건조 보관 외부에서의 짧은 작업 수명과 해당 작업 수명이 초과된 경우 베이크아웃 단계가 필요함을 의미합니다. BOM이 MSL 민감 부품을 플래그하지 않으면, 조립업체는 이를 발견하기 위해 데이터시트만으로 작업해야 하므로 대규모 BOM에서는 더 느리고 놓치기 쉽습니다.

테이프-앤-릴 vs. 컷-테이프 vs. 튜브 포장

SMT 부품은 기계 피더용으로 설계된 형식으로 공급됩니다 — 테이프-앤-릴이 생산 실행의 표준이며, 컷-테이프나 튜브 포장은 프로토타입 수량에 더 일반적입니다. 이는 대부분의 프로젝트에서 명시적인 BOM 필드일 필요는 없지만, 대규모 생산 실행의 경우 조립업체와 확인할 가치가 있습니다. 피더 설정 시간이 로드되는 고유 릴 수에 비례하기 때문입니다.

패널 수량 vs. 보드당 수량

보드가 패널로 조립되는 경우(효율성을 위해 동일한 설계의 여러 복사본이 하나의 패널에 있음), BOM 수량이 단일 보드당인지 패널당인지 명시하십시오. 이는 첫 주문 시 일반적인 혼란의 원인입니다 — 보드당 BOM 수량 "1"은 조달 중에 패널 수로 곱해야 하며, 조립업체는 일반적으로 모호한 경우 가정하기보다는 확인을 요청할 것입니다.

패키지 크기와 기계 배치 능력

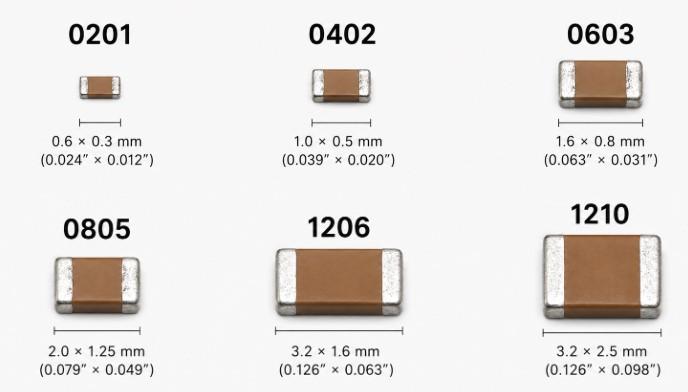

모든 조립 라인이 모든 패키지 크기를 배치할 수 있는 것은 아닙니다. 0201 및 01005 수동 부품은 밀집된 설계에서 충분히 일반적이지만, 이를 안정적으로 처리할 수 있는 해상도와 피더 정밀도를 갖춘 배치 기계가 필요합니다 — 0402를 실용적 최소값으로 구축된 소규모 라인은 더 작은 것에서 수율에 어려움을 겪을 수 있습니다. BOM에 매우 작은 수동 부품이나 미세 피치(0.4mm 이하) QFN/BGA 패키지가 포함된 경우, 어떤 SMT 라인에서든 실행할 수 있다고 가정하기보다는 소싱을 최종 확정하기 전에 해당 특정 패키지에 대한 조립업체의 배치 능력을 확인할 가치가 있습니다.

혼합 SMT 및 스루홀 BOM

많은 보드는 표면 실장과 스루홀 부품을 결합합니다 — 주로 SMT 설계와 함께 스루홀로 실장된 커넥터나 전해 커패시터. 혼합 BOM에서는 배치 방법을 라인당 명시적 필드로 만드는 것이 도움이 됩니다. 패키지 유형에 기반한 가정만이 아니라. 조립은 일반적으로 특정 순서로 발생하기 때문입니다: SMT 부품이 먼저 리플로우 납땜된 후, 스루홀 부품이 삽입되어 웨이브 또는 수동 납땜됩니다. 어떤 부품이 어떤 단계에 속하는지 구분하지 않는 BOM은 부품이 잘못된 공정 단계로 예약되게 할 수 있습니다.

SMT BOM 데이터가 스텐실 및 페이스트 설계에 공급되는 방식

BOM의 패키지 데이터는 단순한 정보용이 아닙니다 — 솔더 페이스트를 인쇄하는 데 사용되는 스텐실을 직접 형성합니다. 예를 들어 노출된 열 패드가 있는 QFN 패키지는 솔더 볼링이나 패키지 아래 보이딩을 방지하기 위해 페이스트 양을 제어하는 수정된 스텐실 개구부(종종 계단식 또는 창문형 설계)가 필요합니다. BOM의 패키지 필드가 모호하거나 일반적이면, 스텐실 설계 결정이 실제 부품이 아닌 가정에 기반하여 내려지며, 이는 페이스트 관련 결함의 더 예방 가능한 원인 중 하나입니다. 설계를 최종 확정하기 전에 DFM 검사를 실행하면 — PCBgogo는 DFM 검토 중에 레이아웃에 대해 풋프린트와 패키지 데이터를 확인합니다 — 스텐실이 절단되기 전에 이러한 종류의 패키지/풋프린트 불일치를 발견합니다.

일반적인 SMT 특정 BOM 오류

1. 누락된 극성/방향 데이터 — 배치를 통과하지만 전기적으로 실패하는 역방향 배치 다이오드나 커패시터로 이어짐.

2. BOM/CPL 참조 지정자 불일치 — 한 파일에서는 재번호가 매겨졌지만 다른 파일에서는 그렇지 않은 RefDes로, 배치 좌표가 어긋남.

3. 플래그되지 않은 MSL 민감 부품 — 베이크아웃이 건너뛰어지면 수분 관련 패키지 균열 위험 증가.

4. 노출 패드 패키지(QFN, DFN)의 모호한 패키지 데이터 — 실제 열 패드와 일치하지 않는 스텐실 개구부로 이어져 페이스트 보이딩 발생.

5. 보드당 vs. 패널당 수량 혼란 — 패널화된 실행에 대한 부품의 과소 또는 과다 주문 발생.

SMT BOM 예시

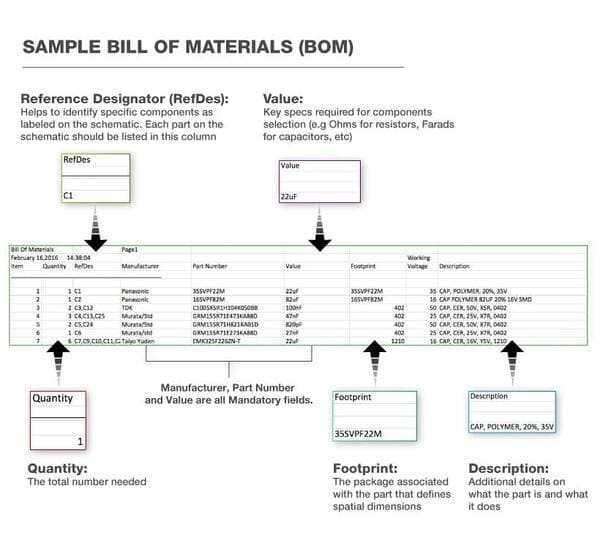

표면 실장 조립에 특정된 필드가 포함된 간소화된 SMT BOM 행:

자주 묻는 질문

SMT BOM은 일반 BOM과 다른 문서인가요?

구조적으로는 그렇지 않습니다 — 동일한 유형의 문서이지만, SMT 특정 세부사항으로 작성됩니다: 정밀한 패키지 데이터, 방향성 부품에 대한 방향/극성, 관련된 경우 MSL 플래그. 핵심 필드(RefDes, 값, 수량, MPN)는 모든 BOM과 공유됩니다.

별도의 CPL 파일이 필요한가요, 아니면 BOM에 배치 좌표를 포함할 수 있나요?

대부분의 조립 워크플로우는 이를 두 개의 별도 파일로 기대합니다 — BOM은 각 부품이 무엇인지, CPL/센트로이드 파일은 어디에 어떤 회전으로 가는지. 하나의 문서로 결합하는 것은 가능하지만, EDA 도구가 기본적으로 별도의 내보내기로 생성하므로 일반적이지 않습니다.

MSL 민감 부품을 플래그하지 않으면 어떻게 되나요?

조립업체가 미세 피치 IC와 BGA에 대해 데이터시트를 교차 확인하여 여전히 발견할 수 있지만, 대규모 BOM에서는 검토 시간과 위험을 추가합니다. BOM에 직접 MSL을 플래그하는 것이 수동 확인에 의존하는 것보다 더 빠르고 신뢰성이 있습니다.

PCBgogo가 조립 전에 SMT 특정 BOM 문제를 발견할 수 있나요?

PCBgogo는 제출된 설계에 대해 DFM 검사를 실행하며, 여기에는 레이아웃에 대한 풋프린트 및 패키지 데이터 검증이 포함됩니다 — 스텐실 및 배치 문제를 일으키는 바로 그 종류의 패키지/풋프린트 불일치에 유용한 검사입니다. 기본 BOM 자체 작성에 대한 전체 워크스루는 BOM 작성 방법 가이드를 참조하십시오.
