PCB 제조에 있어 적절한 조립 방식을 선택하는 것은 성능, 비용, 신뢰성에 상당한 영향을 미치는 매우 중요한 결정입니다. PCB 조립에는 표면 실장 기술(SMT)과 스루홀 기술(THT)이라는 두 가지 주요 기술이 사용됩니다. SMT는 소형 설계 및 자동화 호환성과 같은 장점을 제공하는 반면, THT는 고부하 환경에서의 내구성과 신뢰성이 뛰어납니다. 그렇다면 어떤 방식이 여러분의 PCB 설계에 적합할까요? 두가지 기술을 자세히 살펴보고 정보에 입각한 결정을 내리는데 도움을 드리겠습니다.

SMT와 THT 이해하기

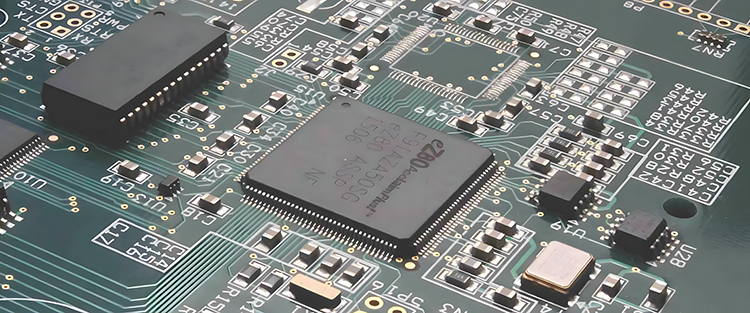

표면 실장 기술(SMT)이란 무엇인가요?

표면 실장 기술(SMT)은 부품을 PCB 표면에 직접 장착하는 최신 PCB 조립 방식입니다. 기존 방식과 달리 SMT는 구멍을 뚫을 필요가 없어 공정을 더 빠르고 효율적으로 진행할수 있습니다.

SMT의 주요 특징:

표면 실장 기술(SMT)은 전자 부품을 더욱 빠르고 효율적이며 소형화된 방식으로 실장할수 있도록 하여 PCB 조립 방식을 혁신적으로 변화시켰습니다. 다음은 SMT가 최신 PCB 설계에서 선호되는 주요 특징입니다.

1. 소형 및 경량 부품

SMT(표면 실장 가공)는 더 작은 부품을 사용하여 PCB의 크기와 무게를 크게 줄입니다. 따라서 스마트폰, 노트북, 웨어러블 기기와 같은 소형 장치에 매우 적합합니다.

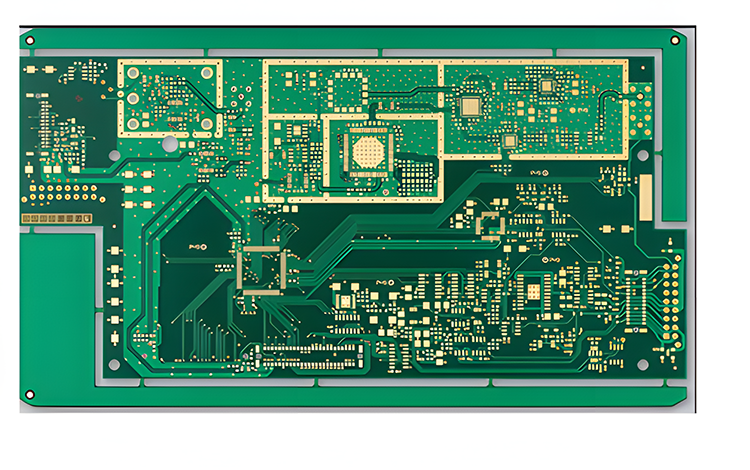

2. 고밀도 회로 설계

SMT(표면 실장 가공)는 단일 기판에 더 많은 부품을 탑재할수 있게 해줌으로써 고밀도 회로 구현을 가능하게 합니다. 이러한 기능 덕분에 기판 크기를 늘리지 않고도 복잡한 전자 설계가 가능합니다.

3. 자동화 친화적인 조립

SMT는 자동 조립 기계와의 호환성이 뛰어나 생산 속도를 향상시키고 인적 오류를 줄여줍니다. 이러한 자동화는 대규모 제조에 이상적입니다.

4. 생산 시간 단축

SMT(표면 실장 가공)는 PCB에 구멍을 뚫을 필요가 없으므로 조립 공정을 가속화합니다. 이는 특히 대량 생산 시 생산 소요 시간을 단축하는데 도움이 됩니다.

5. 비용 효율성

SMT는 자동화 시스템과의 호환성 및 소형 부품 크기 덕분에 재료비와 인건비를 절감합니다. 결과적으로 비용 효율적인 조립 공정이 가능해집니다.

6. 성능 향상

SMT 부품의 짧은 리드는 기생 인덕턴스와 커패시턴스를 줄여 신호 무결성을 향상시키고 고주파 회로의 성능을 높입니다.

7. 다양한 응용 분야

SMT는 마이크로컨트롤러와 저항기부터 집적 회로에 이르기까지 광범위한 부품을 지원하므로 소비자 가전, 통신 및 자동차 산업의 다양한 응용 분야에 다용도로 활용될수 있습니다.

SMT는 이러한 특징들을 활용하여 PCB 제조 분야에서 지속적으로 혁신을 주도하고 있으며, 오늘날의 전자제품에 효율적이고 안정적인 솔루션을 제공하고 있습니다.

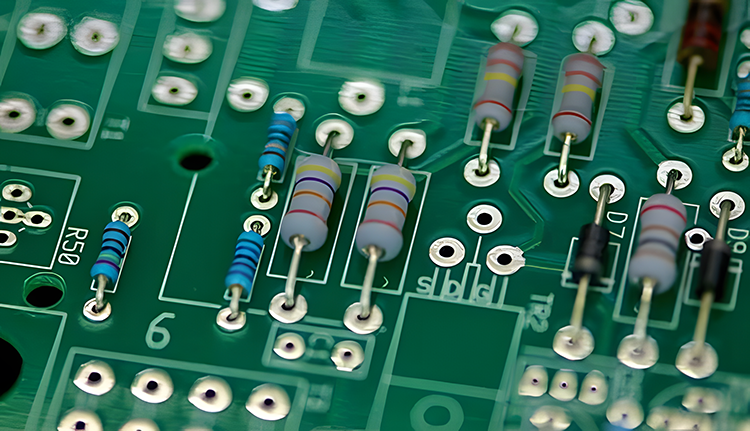

관통형 홀 공법이란 무엇인가요?

구형 기술인 스루홀 기술(THT)은 PCB에 미리 뚫린 구멍에 부품 리드를 삽입하고 반대쪽 패드에 납땜하는 방식입니다. 오래된 기술임에도 불구하고 THT는 특히 기계적 강도가 요구되는 응용 분야에서 여전히 유용하게 사용됩니다.

THT의 주요 특징:

관통형 홀 기술(Through-Hole Technology, THT)은 기판에 뚫린 구멍을 통해 부품 리드를 삽입하고 납땜하여 견고하게 연결하는 전통적인 PCB 조립 방식입니다. 표면 실장 기술(Surface Mount Technology, SMT)이 대세가 되었음에도 불구하고, THT는 고유한 특성 덕분에 특정 용도에 여전히 유용한 선택입니다. THT의 주요 특징은 다음과 같습니다.

1. 뛰어난 기계적 강도

THT 부품은 PCB를 통해 단단히 고정되어 강력한 기계적 결합을 형성합니다. 이러한 내구성 덕분에 THT는 산업 기계 및 항공 우주 장비와 같이 높은 기계적 스트레스나 진동에 노출되는 장치에 이상적입니다.

2. 향상된 신뢰성

THT의 납땜 연결은 견고하고 신뢰성이 높아 의료 기기 및 군사 장비와 같이 장기적인 성능과 안전성이 필수적인 중요 애플리케이션에 적합합니다.

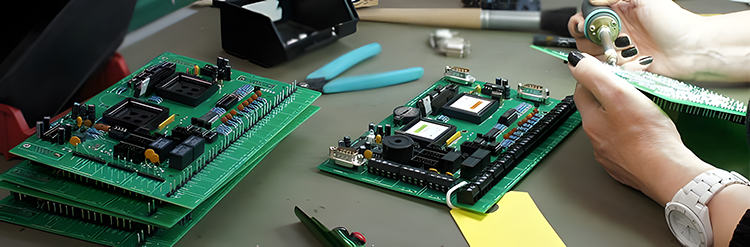

3. 시제품 조립의 용이성

THT 부품은 취급 및 수동 납땜이 용이하여 시제품 제작이나 소량 생산 시 조립 과정을 간소화합니다. 이러한 특징은 신제품 개발에 참여하는 엔지니어와 디자이너에게 특히 유용합니다.

4. 높은 내열성

관통형 부품은 표면 실장형 부품에 비해 더 높은 온도를 견딜수 있습니다. 따라서 관통형 부품은 고출력 또는 열 방출이 필요한 부품이 사용되는 애플리케이션에 더 적합한 옵션입니다.

5. 간소화된 테스트 및 디버깅

THT 어셈블리는 리드선과 연결부에 접근하기가 더 쉽기 때문에 테스트 및 문제 해결이 더 간편합니다. 이러한 특징은 설계 검증 및 수리 과정에서 매우 유용합니다.

6. 더 큰 부품과의 호환성

변압기, 커넥터, 커패시터와 같이 크고 무거운 부품은 스루홀 마운팅이 필요한 안정성을 제공하기 때문에 THT 조립에 더 적합합니다.

7. 열악한 환경에 적합합니다

THT의 견고한 연결성은 자동차 시스템, 실외 장비 및 산업 제어 장치와 같이 안정성이 요구되는 환경에 가장 적합한 선택이 되도록 합니다.

스루홀 기술은 강도, 신뢰성 및 유지보수 용이성을 중시하는 응용 분야에 필수적인 조립 방식으로서, PCB 제조 산업에서 지속적인 중요성을 유지하고 있습니다.

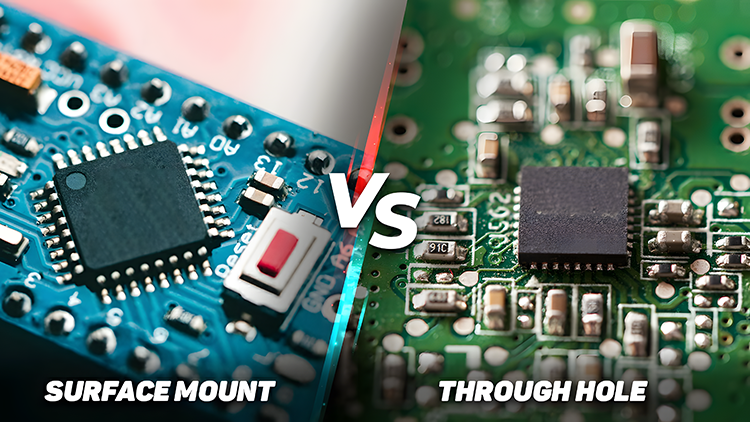

SMT와 THT 비교:

표면 실장 기술(SMT)과 스루홀 기술(THT) 중 하나를 선택하려면 다양한 매개변수에서 두 기술의 차이점을 이해해야 합니다. PCB 설계에 가장 적합한 결정을 내리는데 도움이 되도록 주요 요소를 자세히 살펴보겠습니다.

1. 크기 및 디자인의 유연성

SMT(표면 실장 기술):

SMT(상용 표면 처리) 부품은 소형화 및 경량화를 목표로 설계되어 엔지니어가 더욱 작고 촘촘하게 PCB 레이아웃을 구현할수 있도록 합니다. 이러한 유연성은 스마트폰, 태블릿, 웨어러블 기기, IoT 기기 등 공간 절약이 중요한 최신 기기에 필수적입니다. PCB 양면에 여러 부품을 배치할 수 있다는 점은 SMT를 활용한 설계 가능성을 더욱 확장시켜 줍니다. 또한, 소형화된 부품은 기기 전체 무게 감소에도 기여하며, 이는 휴대용 전자 기기의 핵심 요구 사항입니다.

THT(관통공 기술):

반면 THT 부품은 일반적으로 크기가 더 크고 장착을 위해 드릴로 구멍을 뚫어야 합니다. 이로 인해 설계 유연성이 제한되고 기판이 더 두꺼워질수 있지만, 내구성이 향상된다는 장점이 있습니다. 이러한 대형 부품은 산업용 전원 공급 장치, 대형 장비 또는 고성능 전자 장치와 같이 크기보다 기계적 강도와 안정성이 더 중요한 용도에 적합합니다. 변압기나 커넥터와 같은 부품의 경우 THT의 부피가 큰 설계가 필수적인 경우가 많습니다.

2. 내구성과 신뢰성

SMT:

SMT(표면 실장형) 부품은 PCB 표면에 납땜되기 때문에 연결 부위가 기계적 스트레스에 더 취약합니다. 진동, 충격 또는 극한 환경 조건에 노출되는 환경에서는 이러한 연결 부위가 약점이 될 수 있습니다. 하지만 접착 및 납땜 기술의 발전으로 이러한 문제점들이 어느 정도 완화되었으며, 특히 극한의 내구성보다 소형화 및 비용 절감이 중요한 응용 분야에서 더욱 효과적입니다.

티트:

THT(Through-Holl) 방식은 부품과 PCB 사이에 견고한 기계적 결합을 제공합니다. 이러한 연결은 기계적 스트레스나 고진동 환경에서도 고장 발생 가능성이 낮아 항공우주 전자 장치, 자동차 시스템, 산업 제어 장치와 같은 중요 응용 분야에 적합합니다. 또한 THT 어셈블리는 극한 온도에서도 우수한 성능을 발휘하므로 까다로운 환경에서 널리 사용됩니다.

3. 생산 속도 및 비용

SMT:

SMT(표면 실장 가공)의 자동화 호환성은 생산 속도를 크게 향상시킵니다. 자동화된 픽앤플레이스 장비는 SMT 부품을 정밀하고 빠르게 처리할수 있어 상당한 수작업 없이 대규모 생산을 가능하게 합니다. 드릴 구멍이 없기 때문에 제조 복잡성과 비용이 절감되어 SMT는 대량 생산에 비용 효율적인 솔루션입니다. 또한, 부품 크기가 작아지면 재료비가 절감되어 제조업체의 비용을 더욱 낮출수 있습니다.

티트:

THT 조립은 부품을 수동으로 납땜해야 하는 경우가 많아 노동 집약적입니다. 이는 생산 공정을 지연시킬 뿐만 아니라 인건비도 증가시킵니다. THT에서도 어느 정도 자동화가 가능하지만, SMT에 비해 효율성이 훨씬 떨어집니다. 소량 생산이나 특수 생산의 경우 추가적인 시간과 비용을 감수할 만할수 있지만, 대량 생산의 경우 비용 효율성과 속도 면에서 SMT가 확실한 우위를 점합니다.

4. 응용 프로그램

SMT:

SMT는 소형화, 비용 효율성 및 고속 조립 기능을 통해 대량 생산되는 소비자 가전, 통신 장비 및 자동차 분야에 이상적인 기술입니다. 특히 공간 절약형 설계와 경량 부품이 중요한 환경에서 탁월한 성능을 발휘합니다. 또한 SMT는 높은 부품 밀도를 요구하는 첨단 설계를 지원하여 5G 인프라, AI 하드웨어, 소형 의료 기기와 같은 최첨단 애플리케이션에 적합합니다.

티트:

THT는 탁월한 신뢰성과 강도가 요구되는 산업 분야에서 선호됩니다. 항공우주, 의료기기 및 군사 분야에서는 극한 조건에서도 검증된 성능을 제공하는 THT를 사용합니다. 예를 들어, 발사 시 진동이 심한 위성이나 일관된 기능이 요구되는 의료기기에서 THT는 SMT가 제공할수 없는 안정성과 신뢰성을 제공합니다. 또한 THT는 대형 부품을 처리할수 있는 능력 덕분에 고출력 애플리케이션에 더욱 적합합니다.

5. 프로토타입 제작 및 테스트

SMT:

SMT 부품은 크기가 작고 복잡한 배열로 인해 프로토타입 제작 및 테스트 과정에서 어려움을 야기할 수 있습니다. 이러한 고밀도 회로의 디버깅은 종종 더 복잡하며, 고급 장비와 전문 지식을 필요로 합니다. 또한, SMT 기판은 작은 부품을 수동으로 납땜 제거하고 교체하기가 어려워 수정 작업도 까다로울수 있습니다.

티트:

THT 보드는 프로토타입 제작 단계에서 실수를 용인하는데 훨씬 유리합니다. 크기가 큰 부품과 접근성이 좋은 연결부 덕분에 테스트 및 디버깅이 용이합니다. 엔지니어는 부품을 교체하거나 납땜 접합부를 수정하는 방식으로 설계를 신속하게 조정할수 있으며, 이는 제품 개발의 반복적인 과정에서 특히 유용합니다. 이러한 이유로 THT는 프로토타입 및 단일 제품 설계에 자주 사용되는 방식입니다.

SMT와 THT 중 어떤 방식을 선택할지는 PCB 설계 및 적용 분야의 특정 요구 사항에 따라 달라집니다. SMT는 소형화, 고속 생산 및 비용 효율성이 중요한 경우에 적합한 기술이며, THT는 신뢰성, 내구성 및 간편한 테스트가 필수적인 응용 분야에 적합합니다.

많은 최신 프로젝트에서 소형화를 위한 SMT와 내구성을 위한 THT를 결합한 하이브리드 방식이 가장 실용적인 솔루션입니다. 각 방식의 장점과 한계를 이해하면 적절한 기술을 선택하여 PCB가 모든 성능 및 신뢰성 기대치를 충족하도록 할수 있습니다.

올바른 조립 방법 선택하기

SMT와 THT 중 하나를 선택할 때는 다음 요소를 고려하십시오.

1. 신청의 성격

항공우주 또는 산업용 기계와 같이 내구성이 요구되는 제품에는 THT가 더 적합합니다. 소형 소비자 기기에는 SMT가 이상적입니다.

2. 예산 제약

SMT는 자동화 및 재료 효율성을 통해 비용 절감을 제공하는 반면, THT는 수작업 및 생산 시간 지연으로 인해 비용이 증가할수 있습니다.

3. 생산량

SMT는 속도와 확장성이 뛰어나 대량 생산에 적합합니다. THT는 소량 생산이나 특수 프로젝트에 더 적합합니다.

4. 설계 복잡성

PCB 레이아웃이 복잡하고 부품 밀도가 높아야 하는 경우 SMT(표면 실장 가공) 방식이 적합합니다. THT(열교 가공) 방식은 비교적 단순하고 견고한 설계에 더 적합합니다.

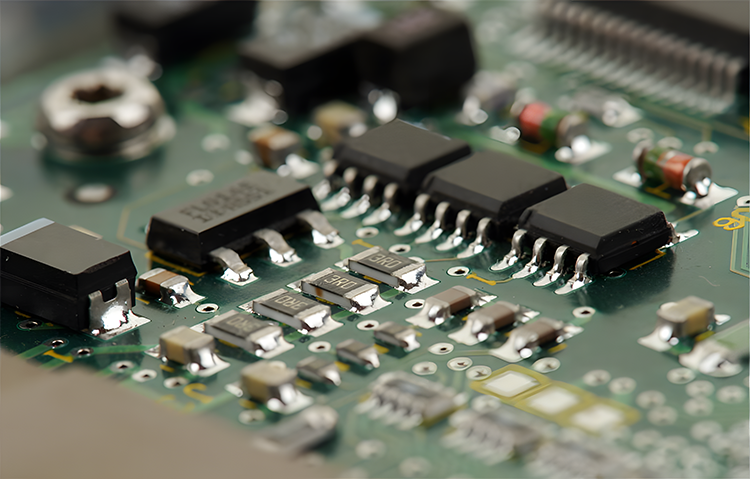

SMT 및 THT: 하이브리드 접근 방식

경우에 따라 표면 실장(SMT)과 관통형 홀(THT)을 결합한 하이브리드 방식이 두 기술의 장점을 모두 제공할수 있습니다. 예를 들어, 표면 실장 부품은 고밀도 회로에 사용될수 있고, 관통형 부품은 보드의 특정 부분에 안정성과 신뢰성을 제공할수 있습니다. 표면 실장 기술(SMT)과 관통형 홀 기술(THT)은 각각 고유한 장점을 가지고 있지만, 많은 PCB 설계는 두 기술의 요소를 결합한 하이브리드 방식을 통해 이점을 얻습니다. 이러한 조합은 각 기술의 강점을 활용하여 복잡한 애플리케이션의 다양한 요구 사항을 충족하고 현대 전자 장치에 균형 잡힌 솔루션을 제공합니다.

1. 다양한 구성 요소 요구 사항 해결

일부 부품은 SMT에 더 적합한 반면, 다른 부품은 THT의 내구성과 안정성이 필요합니다. 예를 들면 다음과 같습니다.

•  SMT 부품:  저항, 콘덴서, IC와 같은 작고 가벼운 부품은 SMT에 적합합니다. 이러한 부품의 컴팩트한 크기 덕분에 고밀도 설계가 가능하며 PCB 상의 귀중한 공간을 절약할수 있습니다.

•  THT 부품:  커넥터, 변압기, 전력 조정기 등 크거나 무거운 부품은 THT의 견고한 기계적 연결을 통해 이점을 얻습니다. 이러한 연결은 고출력 또는 고부하 응용 분야에서 매우 중요합니다.

공간 절약 효율성을 위한 SMT와 구조적 안정성을 위한 THT를 통합한 하이브리드 접근 방식을 통해 성능과 신뢰성 모두에 최적화된 PCB를 구현할수 있습니다.

2. 비용과 내구성의 균형

대부분의 부품에 SMT(표면 실장 가공) 방식을 사용하면 자동 조립이 가능하고 재료 사용량을 최소화하여 생산 비용을 절감할 수 있습니다. 하지만 내구성이 특히 중요한 부분에는 THT(고온 열처리) 부품을 사용하여 필요한 강도를 확보합니다. 이러한 균형을 통해 비용 절감과 최종 제품의 신뢰성 저하를 방지할수 있습니다.

3. 제품 활용도 향상

•  하이브리드 방식은 광범위한 성능 요구 사항을 충족해야 하는 다목적 제품에 특히 유용합니다. 예를 들면 다음과 같습니다.

•  소비자 기기의 PCB는 소형 전자 장치에는 SMT를 사용할수 있지만, 반복적인 연결 및 분리를 견딜 수 있도록 THT 실장 커넥터를 포함할수 있습니다.

•  산업용 또는 자동차 시스템에서는 종종 높은 전류를 처리하기 위해 THT 방식의 전력 부품이 필요하며, 다른 복잡한 회로 설계에는 SMT 방식이 사용됩니다.

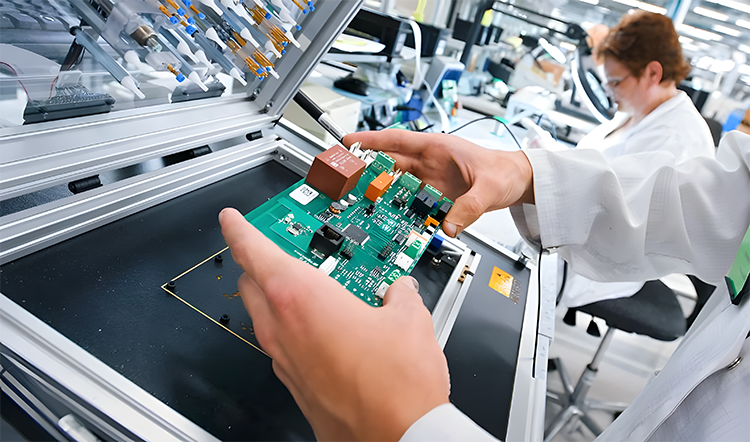

4. 테스트 및 프로토타입 제작 개선

하이브리드 모델은 프로토타입 제작 및 테스트에 상당한 이점을 제공합니다. THT(Through-Fixed Test) 부품은 특히 프로토타입 제작 시 디버깅 및 수정 작업을 간소화하는 반면, SMT(Simultaneous Modulated Circuit) 부품은 엔지니어가 고밀도 설계를 실험할수 있도록 지원합니다. 이러한 유연성은 설계에서 최종 생산으로의 원활한 전환을 보장합니다.

5. 하이브리드 설계의 응용

표면 실장 기술(SMT)과 관통형 홀 기술(THT)은 각각 뚜렷한 장점을 가지고 있지만, 많은 PCB 설계에서는 두 기술의 장점을 결합한 하이브리드 방식이 더 효과적입니다. 이러한 조합은 각 기술의 강점을 활용하여 복잡한 애플리케이션의 다양한 요구 사항을 충족하고, 현대 전자 제품에 균형 잡힌 솔루션을 제공합니다.

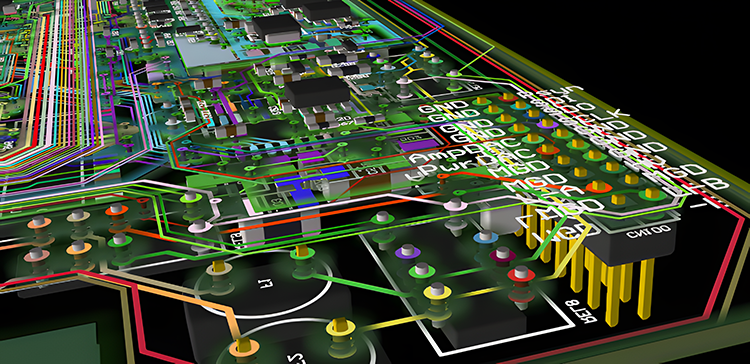

하이브리드 PCB 설계

1. 다양한 구성 요소 요구 사항 해결

일부 부품은 SMT에 더 적합한 반면, 다른 부품은 THT의 내구성과 안정성이 필요합니다. 예를 들면 다음과 같습니다.

•  SMT 부품:  저항, 콘덴서, IC와 같은 작고 가벼운 부품은 SMT에 적합합니다. 이러한 부품의 컴팩트한 크기 덕분에 고밀도 설계가 가능하며 PCB 상의 귀중한 공간을 절약할 수 있습니다.

•  THT 부품:  커넥터, 변압기, 전력 조정기 등 크거나 무거운 부품은 THT의 견고한 기계적 연결을 통해 이점을 얻습니다. 이러한 연결은 고출력 또는 고부하 응용 분야에서 매우 중요합니다.

공간 절약 효율성을 위한 SMT와 구조적 안정성을 위한 THT를 통합한 하이브리드 접근 방식을 통해 성능과 신뢰성 모두에 최적화된 PCB를 구현할수 있습니다.

2. 비용과 내구성의 균형

대부분의 부품에 SMT(표면 실장 가공) 방식을 사용하면 자동 조립이 가능하고 재료 사용량을 최소화하여 생산 비용을 절감할 수 있습니다. 하지만 내구성이 특히 중요한 부분에는 THT(고온 열처리) 부품을 사용하여 필요한 강도를 확보합니다. 이러한 균형을 통해 비용 절감과 최종 제품의 신뢰성 저하를 방지할수 있습니다.

3. 제품 활용도 향상

하이브리드 방식은 다양한 성능 요구 사항을 충족해야 하는 다목적 제품에 특히 유용합니다. 예를 들면 다음과 같습니다.

소비자 기기의 PCB는 소형 전자 부품에는 SMT(표면 실장형) 방식을 사용하지만, 반복적인 연결 및 분리를 견딜 수 있도록 THT(고온 실장형) 커넥터를 포함할수 있습니다. 산업용 또는 자동차 시스템은 종종 고전류를 처리해야 하는 THT 실장형 전력 부품을 필요로 하며, 다른 복잡한 회로 설계에는 SMT 방식을 활용합니다.

4. 테스트 및 프로토타입 제작 개선

하이브리드 모델은 프로토타입 제작 및 테스트에 상당한 이점을 제공합니다. THT(Through-Fixed Test) 부품은 특히 프로토타입 제작 시 디버깅 및 수정 작업을 간소화하는 반면, SMT(Simultaneous Modulated Circuit) 부품은 엔지니어가 고밀도 설계를 실험할수 있도록 지원합니다. 이러한 유연성은 설계에서 최종 생산으로의 원활한 전환을 보장합니다.

5. 하이브리드 설계의 응용

하이브리드 방식은 성능, 신뢰성 및 비용 효율성의 균형이 요구되는 산업 분야에서 널리 사용됩니다. 예를 들면 다음과 같습니다.

•  소비자 가전제품:  견고한 커넥터 또는 버튼을 갖춘 소형 디자인.

•  자동차 전자 장치:  진동 방지 연결부를 갖춘 고출력 시스템.

•  의료기기:  휴대용 의료 장비를 위한 신뢰할수 있으면서도 공간 효율적인 설계.

•  산업 장비:  혹독한 환경을 견딜수있는 부품을 사용한 견고한 전자 제품.

PCB 조립에 있어 SMT와 THT의 장점을 결합한 하이브리드 방식은 탁월한 유연성, 효율성, 내구성을 제공합니다. 두 기술의 고유한 강점을 활용하는 이 방식은 현대 전자 제품의 다양한 요구 사항을 충족하는 최적화된 설계를 보장합니다. 소비자 시장용 제품이든 산업용 제품이든, 하이브리드 조립 방식은 성능, 비용, 신뢰성의 완벽한 균형을 달성하는데 도움을 줄수 있습니다.

하이브리드 설계의 응용

표면 실장 기술(SMT)과 스루홀 기술(THT)을 결합한 하이브리드 PCB 설계는 다용성, 신뢰성 및 소형화가 중요한 현대 전자 제품에서 필수적인 요소가 되었습니다. 이러한 통합을 통해 설계자는 두가지 조립 방식의 장점을 활용하여 다양한 산업 분야의 요구 사항을 충족할수 있습니다. 다음은 하이브리드 PCB 설계의 주요 응용 분야입니다.

1. 소비자 가전제품

하이브리드 설계는 내구성이 뛰어난 인터페이스를 갖춘 소형 고성능 기기를 구현하기 위해 소비자 가전 제품에 널리 사용됩니다.

예시:  스마트폰, 노트북, 게임 콘솔.

•  SMT 활용 : 마이크로프로세서, 메모리 칩, 센서와 같은 소형 부품은 공간 효율성을 위해 SMT(표면 실장 공정)를 사용하여 장착됩니다.

•  THT 사용법:  커넥터, 포트 및 기계식 스위치는 빈번한 물리적 상호 작용 중에도 안정성을 보장하기 위해 THT로 장착됩니다.

2. 자동차 전자 장치

자동차 산업은 극한의 온도와 진동과 같은 가혹한 작동 조건을 견딜수 있는 견고하고 신뢰할 수 있는 전자 장치를 요구합니다.

예시:  엔진 제어 장치(ECU), 조명 시스템, 인포테인먼트 시스템.

•  SMT 활용:  센서, 마이크로컨트롤러 및 LED는 소형화 및 비용 효율성을 위해 SMT를 사용하여 배치됩니다.

•  THT 사용:  릴레이, 대용량 커패시터, 커넥터와 같은 고출력 부품은 열악한 환경에서도 내구성과 신뢰성을 보장하기 위해 THT를 사용하여 장착됩니다.

3. 의료기기

의료 전자 기기는 정밀성, 소형화 및 내구성을 요구하므로 하이브리드 설계는 다양한 구성 요소를 통합하는데 이상적입니다.

예시:  휴대용 진단 장치, 모니터링 시스템 및 수액 펌프.

•  SMT 활용 분야:  신호 처리 및 무선 연결과 같은 고급 기능을 위한 소형 회로.

•  THT 사용 용도:  내구성이 뛰어난 커넥터 및 전력 부품을 사용하여 중요한 의료 환경에서 안정적인 성능을 보장합니다.

4. 산업 전자

산업 환경에서는 고출력 작동을 처리하고 물리적 스트레스를 견딜수 있는 견고하고 신뢰할수 있는 전자 시스템이 요구됩니다.

예시:  모터 제어기, 로봇 공학 및 산업용 센서.

•  SMT 용도:  제어 및 통신 모듈용 고밀도 회로.

•  THT 용도:  고전류 및 기계적 진동을 견딜수 있는 견고한 전력 부품 및 커넥터.

5. 항공우주 및 방위산업

항공우주 및 방위 산업 분야는 진동, 고고도, 온도 변화 등 극한 조건에서도 안정적으로 작동할수 있는 전자 장치에 의존합니다.

예시:  항공전자 시스템, 위성 전자 장비 및 레이더 시스템.

•  SMT 활용:  전체 시스템 무게를 줄이기 위한 경량 및 소형 부품.

•  THT 사용 용도:  강한 진동 및 충격에도 신뢰성을 보장하기 위해 높은 기계적 안정성이 요구되는 중요 부품.

6. 통신

하이브리드 설계는 고주파 신호와 안정적인 연결이 필수적인 통신 분야에서 매우 중요합니다.

예시:  네트워크 라우터, 기지국, 신호 증폭기.

•  SMT 용도:  처리 및 통신용 소형 회로.

•  THT 용도:  인프라 환경에서 지속적인 작동을 지원하는 내구성 있는 커넥터 및 전력 부품.

7. 재생에너지 시스템

재생에너지 시스템에 사용되는 전자 장치는 확장성을 위해 소형화를 유지하면서도 고출력 작동을 처리해야 합니다.

예시:  태양광 인버터, 풍력 터빈 제어기, 배터리 관리 시스템.

•  SMT 용도:  효율성 향상을 위한 모니터링 및 제어 회로.

•  THT 사용 분야:  에너지 변환 및 저장을 위한 변압기 및 콘덴서와 같은 고출력 부품.

PCB 조립에 PCBGOGO를 선택해야 하는 이유는 무엇일까요?

PCBGOGO는 PCB 제조 및 조립 분야의 신뢰받는 선도 기업으로, SMT 및 THT 조립을 위한 포괄적인 솔루션을 제공합니다. 고밀도 SMT 보드가 필요하든 견고한 THT 조립이 필요하든, PCBGOGO는 정밀성, 품질 및 적시 납품을 보장합니다.

PCBGOGO를 차별화하는 요소는 무엇일까요?

•  최첨단 설비:  SMT 및 THT 조립을 위한 첨단 장비를 갖추고 있습니다.

•  경험이 풍부한 팀: 숙련된 엔지니어와 기술자들이 고품질의 결과를 보장합니다.

•  유연한 솔루션:  시제품 제작부터 대량 생산까지 모든 요구 사항을 충족합니다.

•  엄격한 품질 기준:  안정적인 성능을 위해 국제 표준을 준수합니다.

결론

SMT와 THT 방식 중 어떤것을 선택할지는 PCB 설계 요구사항, 적용 분야, 그리고 예산에 따라 달라집니다. SMT는 소형화, 고속 처리, 그리고 비용 효율적인 솔루션에 적합하며, THT는 중요 애플리케이션에서 뛰어난 내구성과 신뢰성을 제공합니다. 각 방식의 장점과 한계를 이해하면 차기 PCB 프로젝트에 대한 현명한 결정을 내릴수 있습니다. 하이브리드 PCB 설계는 가전제품부터 항공우주, 신재생 에너지에 이르기까지 다양한 산업 분야에 적용됩니다. SMT의 소형화와 THT의 내구성을 결합한 하이브리드 설계는 탁월한 다용성을 제공하여 현대 전자 시스템의 고유한 요구사항을 충족합니다. 이러한 접근 방식은 성능, 신뢰성, 그리고 비용 효율성을 보장하며, 첨단 PCB 제조의 핵심 요소가 됩니다.
