SPI(솔더 페이스트 검사): 작동 원리, 중요성, 그리고 활용 시점

현대 SMT(표면실장기술) 생산에서, 솔더 페이스트 검사는 고품질 PCB(인쇄회로기판) 조립을 보장하는 가장 중요한 공정 단계 중 하나가 되었습니다. 부품이 소형화되고 PCB 밀도가 증가함에 따라, 솔더 페이스트 높이나 부피의 미세한 편차만으로도 브리징, 솔더 부족, 텀스톤과 같은 불량이 발생할 수 있습니다. SPI는 부품이 실장되기 전, 인쇄 직후 이러한 문제를 즉시 잡아내어 리워크를 획기적으로 줄이고 전체 수율을 향상시킵니다. 이 가이드에서는 SPI의 작동 방식, 왜 필수적인지, 그리고 제조 공정에서 가장 필요한 시점을 설명합니다.

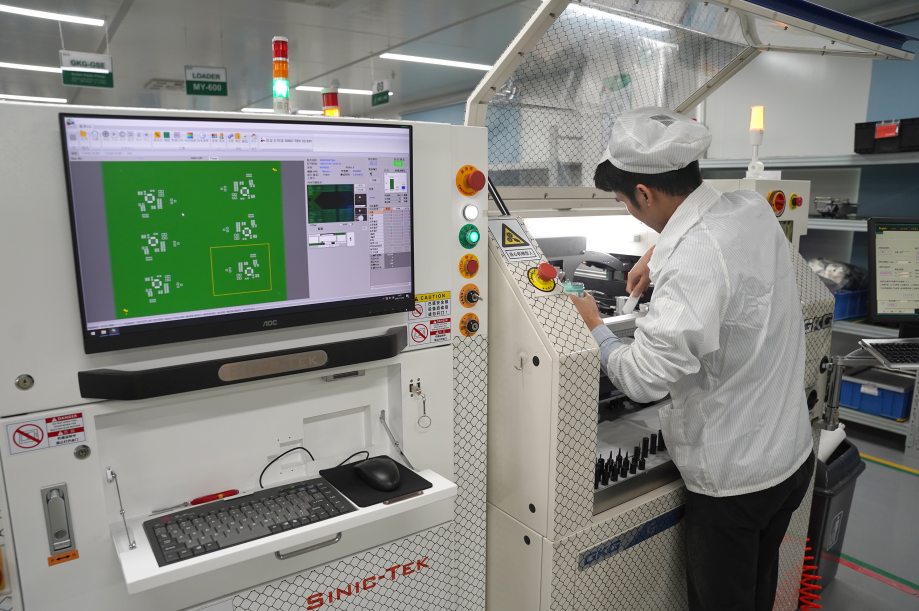

솔더 페이스트 검사(SPI)란 무엇인가?

 솔더 페이스트 검사는 SMT 조립에서 스텐실 인쇄 후 PCB 위에 도포된 솔더 페이스트를 측정하고 평가하기 위해 사용되는 계측 공정입니다. 각 패드가 정확한 부피, 높이, 면적, 정렬의 솔더 페이스트를 받았는지 확인합니다.

 기존의 수동 검사로는 미세 수준의 솔더 편차를 정확히 검출할 수 없습니다. 특히 오늘날의 0.4 mm 피치 BGA(볼 그리드 어레이), 01005 수동 부품, 미세 피치 QFN(쿼드 플랫 노리드)에서는 더욱 그렇습니다. SPI는 안정적인 조립 품질을 보장하기 위해 자동화되고 고정밀도인 측정을 제공합니다.

솔더 페이스트 검사가 중요한 이유

1. SMT 조립 불량의 60–80% 예방

업계 데이터에 따르면 대부분의 SMT 관련 불량은 실장, 리플로우, 부품이 아니라 불량한 솔더 페이스트 인쇄에서 비롯됩니다. 흔한 인쇄 불량에는 다음이 포함됩니다:

· 솔더 페이스트 부족

· 과다 솔더 부피

· 브리징

· 페이스트 오프셋

· 처짐 또는 변형

· 스텐실 막힘

 SPI는 이러한 오류를 조기에 잡아내어, 수리가 더 비용이 많이 드는 하류 불량을 예방합니다.

2. 폐루프 공정 제어 가능

 현대 SMT 라인은 SPI 데이터를 사용하여 스텐실 프린터 설정을 자동으로 조정합니다. 여기에는 다음이 포함됩니다:

· 스퀴지 압력

· 인쇄 속도

· 스텐실 세정 주기

· 정렬 오프셋

폐루프 피드백은 긴 생산 운영 중에도 일관된 인쇄 품질을 보장합니다.

3. 수율 향상, 리워크 감소 및 신뢰성 강화

 부품 실장 전에 문제를 파악함으로써, SPI는 다음을 크게 줄입니다:

· 리워크 시간

· 검사 인력

· 스크랩률

· 현장 불량

 이는 제조 비용 절감과 더 신뢰성 높은 기판으로 이어집니다.

솔더 페이스트 검사의 작동 방식

1. 3D 광학 측정

 대부분의 현대 SPI 기계는 솔더 페이스트 도포를 스캔하기 위해 3D 광학 프로필로메트리를 사용합니다. 구조화된 광 또는 모아레 프린지 패턴이 PCB 표면에 투사되고, 카메라가 높이 변화를 포착합니다.

 측정되는 매개변수는 다음과 같습니다:

· 높이(Z축)

· 부피(총 솔더량)

· 면적(2D 풋프린트)

· 오프셋(위치 정확도)

 3D SPI는 레거시 2D 시스템에 비해, 특히 고밀도 PCB에서 우수한 정확도를 제공합니다.

2. 화상 처리 및 불량 분류

 기계는 측정값을 사전 정의된 공차와 비교합니다. 전형적인 불량 범주에는 다음이 포함됩니다:

· 높이 너무 낮음 / 너무 높음

· 부피 부족 또는 과다

· 면적 축소/확장

· 정렬 불량

· 솔더 부족 또는 브리징

SPI 시스템은 또한 안정성을 모니터링하기 위해 실시간 SPC 차트를 제공합니다.

3. 프린터로의 실시간 피드백

 고급 SPI는 스텐실 프린터와 매끄럽게 통합됩니다. 시스템이 페이스트 박화나 스텐실 막힘과 같은 추세를 감지하면, 자동 수정을 트리거합니다:

· 인쇄 오프셋 보정

· 자동 스텐실 와이핑

· 압력 및 속도 조정

 이 자동화는 작업자 부담을 줄이고 배치 간 일관성을 향상시킵니다.

언제 솔더 페이스트 검사를 사용해야 하는가?

고밀도 또는 미세 피치 PCB를 생산할 때

 SPI는 다음에 필수적입니다:

· BGA / uBGA / CSP

· QFN

· 미세 피치 QFP

· 01005 / 0201 부품

 이러한 패키지는 극도로 정밀한 솔더 부피와 정렬이 필요합니다.

수율 또는 리워크 비용이 높을 때

 브리징, 텀스톤, 솔더 접합부 부족과 같은 문제가 발생한다면, SPI는 인쇄 직후 근본 원인을 즉시 찾아냅니다.

중간/고량 생산으로 확장할 때

 SPI는 연속 생산 중 일관성과 안정성을 제공하며, 특히 다음 분야에 유리합니다:

· 소비자 가전

· 자동차 전자

· 의료 기기

· 산업 제어용 PCB

스마트 제조 또는 인더스트리 4.0 도입 시

SPI는 데이터 기반 SMT 공정 제어의 토대입니다. 다음을 가능하게 합니다:

· 자동화된 추세 감지

· 스텐실 프린터를 위한 예지 보전

· 품질 추적성

· IoT 기반 공장 분석

결론: SPI가 중요한 이유, 그리고 PCBGOGO가 제대로 제공하는 이유

PCB 설계가 더 미세한 피치, 더 높은 밀도, 더 엄격한 신뢰성 요구사항으로 나아감에 따라, 솔더 페이스트 검사는 안정적이고 고수율의 SMT 생산을 목표로 하는 모든 제조업체에 필수적이 되었습니다. 정확한 3D 측정, 실시간 공정 피드백, 강력한 불량 예방 기능을 갖춘 SPI는 매 인쇄 단계부터 완벽한 기초로 모든 PCB를 시작할 수 있게 보장합니다.

 고급 SPI 검사, 엄격한 공정 제어, 전문적인 SMT 조립을 결합한 제조 파트너를 찾고 있다면, PCBGOGO는 설계부터 생산까지 프로젝트를 지원할 준비가 되어 있습니다. 즉시 견적 받기 또는 PCBGOGO에 PCB/PCBA(조립 완료 인쇄회로기판) 파일을 업로드하여 자신 있게 다음 제작을 시작하십시오.
