솔더 페이스트 대 솔더 와이어: 완전 비교 가이드

솔더 페이스트와 솔더 와이어 중 선택하는 것은 전자 조립에서 가장 기본적인 결정 중 하나입니다. 올바르게 선택하면 공정이 원활하게 진행됩니다. 잘못 선택하면 불량률이 상승하고, 리워크 비용이 증가하며, 신뢰성이 저하됩니다. 다행히도 이 선택은 명확한 논리를 따릅니다. 각 재료는 각각 적합한 용도가 있으며, 그 용도를 이해하면 결정이 간단해집니다. 이 가이드는 각 재료가 무엇인지, 어떤 분야에서 우수한지, 어떻게 사용되는지, 그리고 언제 어느 것을 선택해야 하는지 자세히 설명합니다.

솔더 페이스트란 무엇인가?

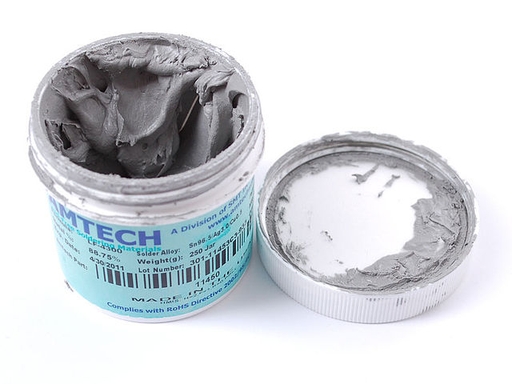

솔더 페이스트는 미세한 솔더 합금 입자(일반적으로 직경 20~45 마이크론)가 플럭스 매체에 현탁된 짙은 회색의 반점성 혼합물입니다. 플럭스는 두 가지 목적을 수행합니다. 패드와 부품 표면의 금속 산화층을 화학적으로 세정하고, 열이 가해질 때까지 페이스트를 제자리에 고정시킵니다.

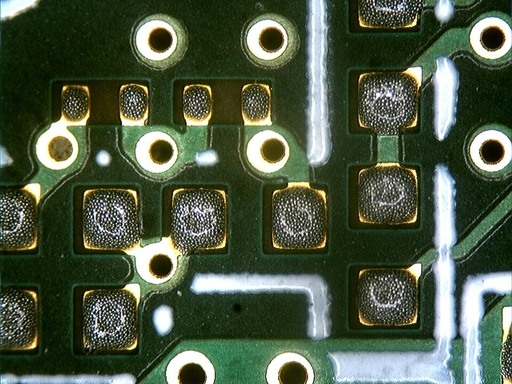

SMT(표면실장기술) 어셈블리에서 솔더 페이스트는 레이저 절단 스테인리스 스텐실을 통해 PCB 패드에 인쇄된 후, 부품이 그 위에 실장되고, 전체 기판이 리플로우 오븐을 통과합니다. 온도 프로파일이 상승하여 최고점에 도달하면(무연 SAC 합금의 경우 일반적으로 240~260°C), 페이스트가 용융되고 플럭스가 연소되며, 냉각 시 견고한 전기적 및 기계적 솔더 조인트가 형성됩니다.

솔더 페이스트는 여러 합금 계열로 제공됩니다. 주석-납(Sn63/Pb37)은 183°C의 단일 공융 온도에서 용융되며, 우수한 젖음성과 관용적인 공정 창을 제공합니다. 무연 SAC305(Sn96.5/Ag3.0/Cu0.5)는 RoHS를 준수하는 지배적인 선택으로, 약 217~220°C에서 용융됩니다. 저온 비스무트계 합금(Sn42/Bi57/Ag1 등, 약 138°C 용융)은 열에 민감한 부품 및 플렉시블 회로에 사용됩니다. 페이스트 유형은 플럭스 화학 조성에 따라 다양합니다. 노-클린(no-clean) 제형은 후처리 세척이 필요 없는 양성 잔류물을 남기며, 수용성 페이스트는 리플로우 후 탈이온수 세척이 필요하지만 우수한 산화물 제거 성능을 제공하며, RMA(로진 약활성화) 페이스트는 고신뢰성 항공우주 및 방산 응용 분야에 적합합니다.

undefined

솔더 와이어란 무엇인가?

솔더 와이어는 솔더 합금의 고체 유연성 가닥으로, 일반적으로 중공 코어에 로진 또는 노-클린 플럭스가 통과하고 있습니다. 인두가 와이어를 조인트에 용융시킬 때 플럭스 코어가 먼저 활성화되어 금속 표면을 세정하고 용융 솔더가 제대로 접합되도록 합니다.

와이어 직경은 정밀 전자 작업용 약 0.5mm에서 더 무거운 조인트용 1.5mm 이상까지 다양합니다. 합금 조성은 페이스트 형태로 제공되는 것과 동일합니다. 유연 63/37 및 60/40, 무연 SAC305, 그리고 오디오 또는 고신뢰성 응용 분야용 특수 은 함유 제형 등이 있습니다. 공융 63/37 와이어(소성 상전이 없이 정확히 183°C에서 용융)는 조인트가 즉시 응고되어 움직임에 의한 콜드 조인트 위험을 줄여주기 때문에 수동 납땜에 특히 가치가 높습니다.

솔더 페이스트와 달리 솔더 와이어는 특별한 보관 조건이 필요하지 않습니다. 페이스트는 2~10°C 사이에서 냉장 보관해야 하며 제조일로부터 6~12개월 이내에 사용해야 하는 반면, 와이어는 실온에서 수년간 안정적입니다. 이로 인해 워크샵, 현장 수리 팀 및 소량 작업에 훨씬 더 실용적입니다.

솔더 페이스트 vs 솔더 와이어: 주요 차이점 한눈에 보기

비교 항목	솔더 페이스트	솔더 와이어
형태	점성 페이스트(합금 분말+플럭스)	고체 선재(내장 플럭스 심)
도포 방식	스텐실 인쇄, 디스펜서, 주사기 도포	핸드 인두 수동 납땜
최적 적용 공정	자동화 SMT 어셈블리	스루홀 부품 납땜, 수리, 시제품 제작
정밀도	매우 높음(스텐실로 솔더 양 통제)	중간(작업자 숙련도 의존)
필요 장비	스텐실 프린터 + 리플로우 오븐	납땜 인두 + 인두 팁
보관 조건	2~10℃ 냉장, 유통기한 6~12개월	상온 건조 환경, 수년 보관 가능
소량 초기 비용	장비·스텐실 투자 높음	인두 + 와이어 롤만 구매하면 저렴
적합 생산량	대량 자동 생산 최적	소량 시제품, 단기 수리 최적

솔더 페이스트를 사용해야 하는 경우

솔더 페이스트는 세 가지 주요 시나리오에서 올바른 선택입니다.

SMT(표면실장기술) 어셈블리

표면실장 부품(칩 저항기, 커패시터, SOIC, QFP, BGA 또는 스루홀 리드가 없는 모든 소자)을 작업할 때마다 솔더 페이스트가 올바른 매체입니다. 스텐실 도포 방식은 매우 미세한 피치 위치를 포함한 모든 패드에 일관된 솔더량을 보장합니다. 0402 또는 0201 수동 부품 및 0.5mm 피치 IC의 경우 정밀 스텐실을 통해 전달되는 페이스트만이 대량으로 반복 가능한 무보이드 조인트를 달성할 수 있는 실용적인 방법입니다. 솔더 와이어는 이러한 부품이 요구하는 정밀하고 제어된 양을 도포할 수 없습니다.

대량 및 자동화 생산

현대 SMT 라인에서 솔더 페이스트는 자동 스텐실 프린터에 의해 보드당 몇 초 만에 도포되고, 부품은 칩 마운터에 의해 시간당 수만 개의 부품이 실장되며, 전체 기판은 단일 오븐 패스에서 리플로우됩니다. 결과는 일관되고 빠르며 확장 가능합니다. 이 워크플로우를 와이어로 시도하려면 모든 조인트에 납땜 기술자가 필요합니다. 이는 소량의 기판을 제외하고는 비실용적입니다. 처리량과 일관성이 중요할 때 페이스트는 대체 불가능합니다.

미세 피치 및 고밀도 설계

QFP 또는 QFN 패키지의 좁은 간격 리드, 또는 BGA 어레이 아래의 마이크로 패드는 솔더가 정확한 위치에 정확한 양으로 도포되어야 합니다. 페이스트 및 스텐실 기술이 이러한 제어를 제공합니다. 솔더가 너무 많으면 핀 간 브리지가 발생하고, 너무 적으면 오픈 조인트가 발생합니다. 스텐실 개구부는 필요한 정확한 체적을 도포하도록 설계되며, 3D SPI(솔더 페이스트 검사) 장비는 부품 실장 전에 모든 도포를 검증하여 대부분의 후속 불량을 사전에 차단합니다.

솔더 와이어를 사용해야 하는 경우

솔더 와이어는 세 가지 핵심 시나리오에 적합합니다.

스루홀 부품 어셈블리

스루홀 부품(전해 커패시터, 커넥터, 트랜스포머 핀, 전력 저항기 및 PCB를 관통하는 리드가 있는 유사 부품)은 자연스럽게 와이어 납땜에 적합합니다. 기술자는 납땜 인두로 패드와 리드를 가열한 후 와이어를 조인트에 공급하여 솔더가 구멍을 통해 깨끗이 흐르고 양쪽에 필렛을 형성할 때까지 진행합니다. 생성된 조인트는 기계적으로 견고하며 10MPa를 초과하는 전단 강도를 가지며, 삽입력이나 진동을 받는 부품에 잘 적합합니다.

수리, 리워크 및 현장 서비스

조인트가 불량일 때, 부품을 교체해야 할 때, 또는 현장에서 손상된 기판이 반환되었을 때 솔더 와이어는 선택의 도구입니다. 기술자는 인접 부품을 방해하지 않고 단일 조인트에 정확한 양의 솔더를 추가하고, 조인트별로 열을 제어하며, 인두, 와이어 및 디솔더링 심지 또는 펌프만으로 수리를 완료할 수 있습니다. 이러한 유연성은 스텐실과 리플로우 열원이 필요한 페이스트로는 재현할 수 없습니다.

프로토타이핑 및 소량 프로젝트

프로토타입 보드, 단건 수리 또는 취미 프로젝트의 경우 페이스트 기반 어셈블리의 설정 비용(스텐실, 페이스트 용기, 리플로우 오븐 또는 핫 에어 설정)은 정당화하기 어렵습니다. 양질의 납땜 인두, 0.8mm 로진 코어 와이어 스풀, 그리고 안정된 손만 있으면 기능적이고 신뢰할 수 있는 회로를 구축할 수 있습니다. 학습 곡선 또한 더 짧습니다. 초보자는 스텐실 인쇄 및 리플로우 프로파일링을 마스터하는 것보다 와이어와 인두로 훨씬 더 빠르게 허용 가능한 조인트를 달성할 수 있습니다.

선택 방법: 실용적 의사결정 프레임워크

어떤 재료가 자신의 상황에 적합한지 여전히 확신이 서지 않는다면, 다음 네 가지 질문이 결정을 안내할 것입니다.

• 어떤 유형의 부품을 납땜하시나요? 표면실장 부품 → 페이스트. 스루홀 부품 → 와이어. 혼합 기판 → 일반적으로 순차적으로 둘 다 사용.

• 생산량은 어떻게 되나요? 동일한 설계의 10~20장 이상의 기판 → 페이스트 및 리플로우 검토. 단일 기판, 프로토타입 또는 수리 → 와이어.

• 어떤 장비를 보유하고 있거나 정당화할 수 있나요? 리플로우 오븐 및 스텐실 기능 보유 → 페이스트 사용 가능. 납땜 인두만 보유 → 와이어.

• 품질 기준은 어떻게 되나요? 고신뢰성 응용 분야(항공우주, 의료, 방산)는 완전한 SPI 및 X-레이 검증을 갖춘 페이스트 기반 SMT 어셈블리를 요구할 수 있습니다. 일반 수리 및 프로토타입은 와이어로 충분합니다.

보관, 취급 및 유효 기간

이 두 재료 간에 과소평가된 차이점 중 하나는 보관입니다. 솔더 와이어는 실온에서 안정적입니다. 저습도 환경에 보관하고 직사광선을 피하면 스풀이 수년간 성능 저하 없이 보관될 수 있습니다. 솔더 페이스트는 쉽게 변질됩니다. 대부분의 제조업체는 2~10°C의 냉장 보관과 제조일로부터 6~12개월의 유효 기간을 지정합니다. 실온에 방치된 페이스트는 빠르게 노화됩니다. 플럭스는 활성을 잃고, 합금 분말은 산화될 수 있으며, 점도 변화가 인쇄성에 영향을 미칩니다. 냉장 보관된 페이스트는 사용 전 최소 1시간 동안 실온으로 회복시키고, 인쇄 전에 제조업체 사양에 따라 교반하거나 혼합하십시오. 만료되었거나 부적절하게 보관된 페이스트를 사용하는 것은 인쇄 불량 및 불충분한 젖음의 주요 원인입니다.

동일 기판에 둘 다 사용할 수 있나요?

예, 이는 일반적인 관행입니다. 혼합 기술 PCB는 동일한 기판에 표면실장 및 스루홀 부품을 모두 탑재합니다. 표준 공정 순서는 다음과 같습니다. 솔더 페이스트 인쇄, SMT 부품 실장, 리플로우, 그리고 와이어로 스루홀 부품 수동 납땜. 일부 고급 공정은 SMT 리플로우 후 스루홀 부품의 와이어 등가 단계를 자동화하기 위해 선택적 납땜 기계를 사용하지만, 기본적인 재료 구분은 동일합니다. SMT용 페이스트, 스루홀용 와이어(또는 웨이브 솔더).

또한 원래 페이스트로 조립된 기판의 터치업 또는 리워크에 솔더 와이어를 사용하는 것도 완전히 유효합니다. 리플로우 후 검사에서 불량이 발생한 개별 조인트는 와이어와 인두로 수동 리워크할 수 있습니다. 유연 합금과 무연 합금을 혼합하지 않는 한 두 재료는 화학적으로 호환됩니다(혼합 시 용융점 차이 및 금속학적 상호작용으로 인한 신뢰성 위험이 발생함).

솔더 페이스트 대 솔더 와이어 문제는 궁극적으로 재료를 공정에 맞추는 것입니다. 솔더 페이스트는 정밀도, 자동화 및 생산량이 우선시되는 모든 분야(SMT 어셈블리, 미세 피치 부품, 고처리량 생산 라인)를 지배합니다. 솔더 와이어는 수동 제어, 유연성 및 낮은 설정 비용이 중요한 모든 분야(스루홀 어셈블리, 수리, 현장 서비스, 프로토타이핑)에서 계속해서 필수불가결합니다.

어느 재료도 보편적으로 우수하지 않습니다. 많은 전문 엔지니어와 제조업체는 매일 두 가지를 각각 적절한 상황에서 사용합니다. 그 상황(부품 유형, 공정 방법, 생산량 및 사용 가능한 장비)을 이해하는 것이 매번 올바른 결정을 내리는 데 필요한 전부입니다.
