표준 PCB 두께 가이드: 기판은 실제로 얼마나 얇게 제작 가능한가요?

표준 PCB 두께는 하나의 고정 규격이 아니다

표준 PCB 두께라고 하면 흔히 1.6 mm를 떠올립니다. 이 값은 오랫동안 사용된 약 0.063 inch 기판에서 이어진 관행이며, 많은 커넥터, 카드 가이드와 하우징이 이를 기준으로 설계되었습니다. 그러나 모든 PCB가 반드시 1.6 mm여야 한다는 뜻은 아닙니다.

오늘날 경성 PCB는 휴대기기용 얇은 보드부터 전력 장치용 두꺼운 보드까지 다양한 두께로 제작됩니다. 실제 최소 두께는 층수, 동박, 절연층, 보드 크기, 홀 구조, 필요한 강성, 제조사 공정과 조립 방법을 함께 고려해 결정합니다.

완성 두께와 코어 두께를 구분해야 한다

견적서의 PCB 두께는 보통 솔더마스크를 포함한 완성 기판의 공칭 두께를 뜻합니다. 제조사는 코어, 프리프레그, 내층 동박과 외층 도금이 합쳐진 적층을 설계해 목표 완성 두께를 맞춥니다. 소재 카탈로그의 코어 두께만 보고 완성 보드 두께를 예측하면 오차가 생길 수 있습니다.

외층 동박은 도금 과정에서 두꺼워지고, 솔더마스크도 표면에 높이를 더합니다. 특히 얇은 보드에서는 수십 마이크로미터의 차이도 전체 두께에서 큰 비율을 차지합니다. 따라서 도면에는 공칭 완성 두께와 허용 공차를 명확히 표시해야 합니다.

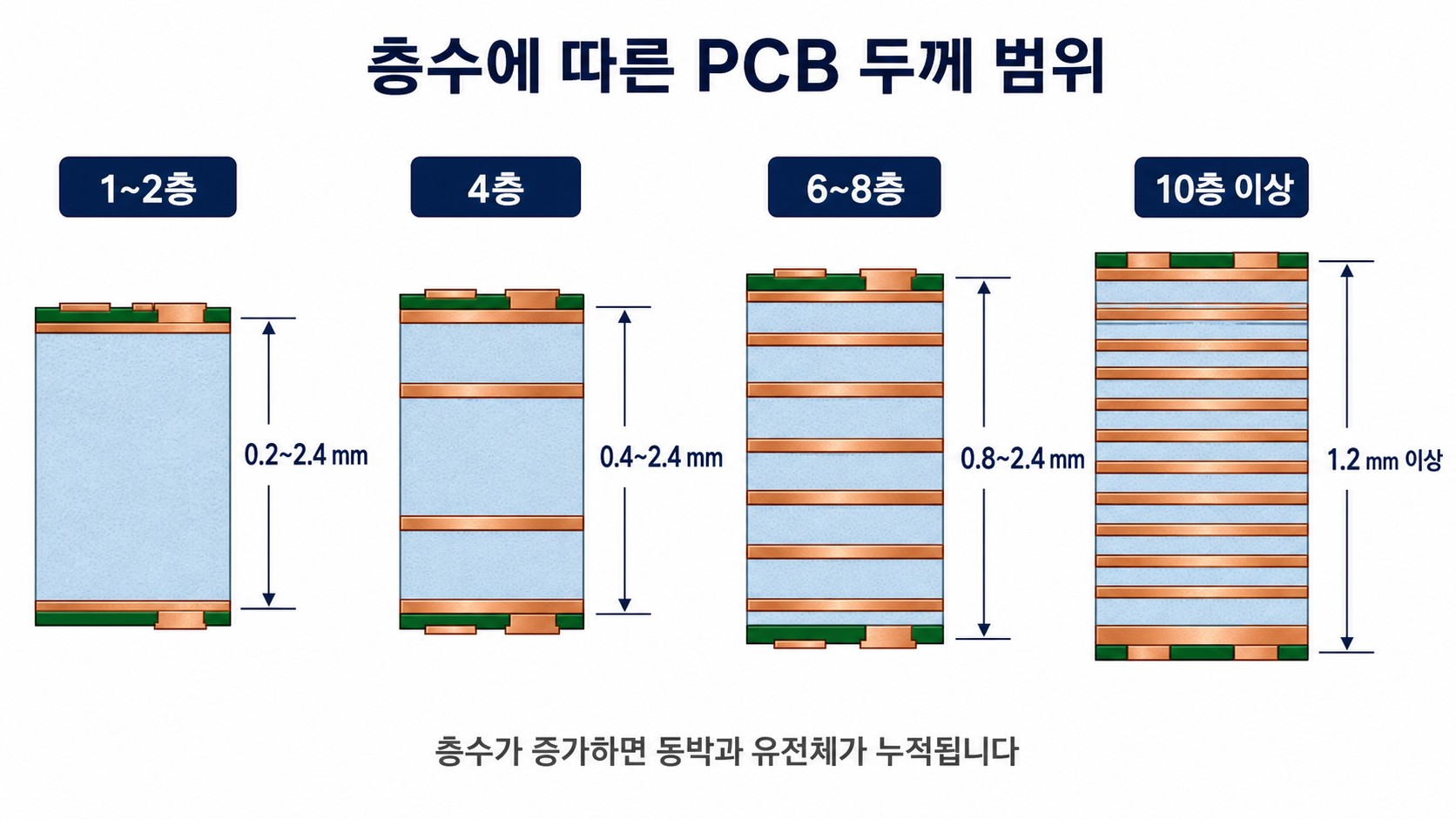

층수별 두께 범위와 일반적인 용도

위 범위는 PCBgogo의 최신 두께 안내를 바탕으로 한 설계 출발점이며 모든 주문의 생산 보증값은 아닙니다. 같은 0.8 mm라도 2층 보드는 비교적 단순하지만, 다층 보드는 필요한 절연 두께와 동박 때문에 구현 난도가 크게 높아집니다.

기판은 실제로 얼마나 얇게 만들 수 있나요?

PCBgogo의 최신 표준 PCB 두께 안내는 FR-4 기준으로 1층과 2층에서 0.2 mm부터, 4층에서는 0.4 mm부터 검토 가능한 범위를 제시합니다. 층수가 증가하면 필요한 코어, 프리프레그와 동박이 누적되므로 최소 두께도 증가하며, 10층 수준에서는 1.2 mm와 그 이상의 두께가 현실적인 출발점이 됩니다.

다만 숫자 하나만으로 주문 가능 여부를 확정할 수는 없습니다. PCBgogo의 별도 능력 페이지에는 일반 보드 두께 범위가 0.4 mm부터 표시되어 있어 페이지별 적용 조건이 다를 수 있습니다. 따라서 0.4 mm 미만 또는 고다층 박형 설계는 자동 견적 결과와 엔지니어링 검토를 통해 확인해야 합니다.

층수가 최소 두께를 결정하는 이유

각 신호층과 전원층 사이에는 전기적 절연을 위한 유전체가 필요합니다. 구리층을 단순히 더하는 것뿐 아니라 목표 임피던스, 절연 내압, 수지 충전과 압착 안정성을 만족할 두께를 확보해야 합니다. 층수가 늘수록 줄일 수 없는 재료가 누적됩니다.

미세한 유전체를 과도하게 사용하면 수지 흐름과 동박 충전이 불안정해지고, 유리섬유 직조 효과와 CAF 위험, 내층 정합 문제의 영향도 커질 수 있습니다. 얇은 다층 보드는 단순한 재료 절약이 아니라 별도의 적층 설계 문제입니다.

동박 두께도 보드 두께의 일부다

1 oz 외층 동박은 일반적으로 약 35 μm의 기초 두께로 이해되지만, 도금 후 최종 구리 두께는 더 증가할 수 있습니다. 2 oz 이상의 두꺼운 구리를 사용하면 전체 적층이 두꺼워질 뿐 아니라 패턴 사이를 채울 더 많은 수지가 필요합니다.

PCBgogo의 FR-4 능력 안내에서도 2 oz 조건에는 보드 두께, 비아 크기와 패턴 간격에 추가 제한이 표시됩니다. 얇은 보드와 두꺼운 구리를 동시에 요구하면 공정 창이 빠르게 좁아지므로, 전류 요구와 열 설계를 먼저 검토해야 합니다.

얇은 PCB에서 증가하는 제조 위험

· 휨과 비틀림: 비대칭 동박과 적층은 압착 및 냉각 중 변형을 키울 수 있습니다.

· 취급 손상: 공정 이동, 세정과 라우팅 중 보드가 쉽게 휘거나 긁힐 수 있습니다.

· 도금 균일성: 얇은 패널이 설비 안에서 안정적으로 고정되지 않으면 처리 편차가 커질 수 있습니다.

· 치수 변화: 얇은 재료는 압착과 열 공정에서 기계적 변화에 더 민감합니다.

· 패널 분리: V-컷, 라우팅과 탭 제거 과정에서 부품이나 솔더 조인트에 응력이 전달될 수 있습니다.

조립 공정이 최소 두께를 제한할 수 있다

제조 가능한 얇은 PCB가 반드시 조립하기 쉬운 PCB는 아닙니다. 솔더 페이스트 인쇄, 부품 실장과 리플로우 장비는 패널이 평평하게 이동한다는 전제를 갖습니다. 보드가 휘면 스텐실 접촉, 부품 높이와 솔더 조인트 형성이 불안정해질 수 있습니다.

얇은 보드는 캐리어, 전용 팔레트 또는 더 넓은 공정 레일이 필요할 수 있습니다. 조립 업체가 허용하는 최소 보드 또는 패널 두께, 가장자리 여유, 툴링 홀과 지지 방식을 설계 초기에 확인해야 합니다. 베어보드 제조사와 조립사가 다르면 양쪽의 제한을 모두 적용해야 합니다.

기구 설계에서 확인할 요소

· 에지 커넥터와 카드 소켓이 요구하는 접촉 두께 및 허용 공차를 확인합니다.

· 나사 체결, 스냅핏과 보드 지지대가 얇은 기판을 변형시키지 않는지 확인합니다.

· 대형 BGA, 커넥터와 무거운 부품 주변의 굽힘 변형을 검토합니다.

· 제품 낙하, 진동과 사용자 압력에 필요한 보드 강성을 확인합니다.

· 방열판과 열 인터페이스 재료의 압력이 보드에 고르게 전달되는지 확인합니다.

전기적 성능에도 영향을 준다

PCB가 얇아지면 신호층과 기준면 사이 거리가 줄어들 수 있어 같은 임피던스를 맞추기 위한 선폭이 달라집니다. 전원과 접지면 사이의 평면 정전용량은 증가할 수 있지만, 얇은 유전체의 절연 내압과 제조 공차도 함께 검토해야 합니다.

고속 설계에서는 단순히 전체 두께를 줄이는 대신 제조사가 제공하는 표준 적층을 기준으로 임피던스를 다시 계산하는 것이 안전합니다. 기존 1.6 mm 설계의 선폭을 그대로 유지한 채 0.8 mm로 축소하면 목표 임피던스가 달라질 수 있습니다.

PCB 두께 공차를 읽는 방법

공칭 두께와 실제 측정값은 재료, 수지 흐름, 동박과 도금 편차 때문에 완전히 같을 수 없습니다. 제조사는 두께 구간과 공정에 따라 백분율 또는 절대값 공차를 적용합니다. PCBgogo 능력 페이지는 일부 두께 구간에 대해 백분율 공차를 안내하지만, 특수 박형 보드는 별도 확인이 필요합니다.

에지 커넥터, 프레스핏, 슬롯 삽입과 기구 간극처럼 두께가 기능을 결정하는 경우에는 일반 공차를 그대로 사용하지 말고 중요 치수로 지정해야 합니다. 단, 공차를 불필요하게 좁히면 소재 선택과 수율이 제한되어 비용과 납기가 증가합니다.

더 얇은 보드가 적합한 경우

· 제품 전체 높이를 줄여야 하는 웨어러블과 소형 모듈

· 제한된 하우징 안에서 여러 보드를 적층하는 구조

· 무게를 줄여야 하는 휴대형 또는 비행 장치

· 약간의 탄성이 필요하지만 FPCB까지는 필요하지 않은 응용

1.6 mm 또는 더 두꺼운 보드가 안전한 경우

· 대형 커넥터, 변압기와 무거운 부품을 지지해야 하는 경우

· 사용자가 반복해서 누르는 버튼이나 단자가 있는 경우

· 표준 카드 가이드와 에지 커넥터 호환성이 중요한 경우

· 조립 업체에 얇은 패널용 캐리어와 공정 경험이 없는 경우

· 기구 공간보다 강성, 수율과 비용 예측성이 더 중요한 경우

PCBgogo에서 두께를 확인하는 방법

일반 FR-4 재료와 공정 조건은 PCBgogo FR-4 PCB 제조 능력 페이지에서 확인할 수 있습니다. 실제 주문 가능 범위는 레이어 수, 동박 두께, 보드 크기, 홀 구조와 주문 수량을 입력한 견적 결과가 우선합니다. 자동 견적 범위를 벗어나는 경우에는 임의로 더 두꺼운 값을 선택하기보다 목표 두께와 기구적 제한 조건을 제조 엔지니어에게 전달하여 맞춤 적층 가능성을 확인하는 것이 좋습니다.

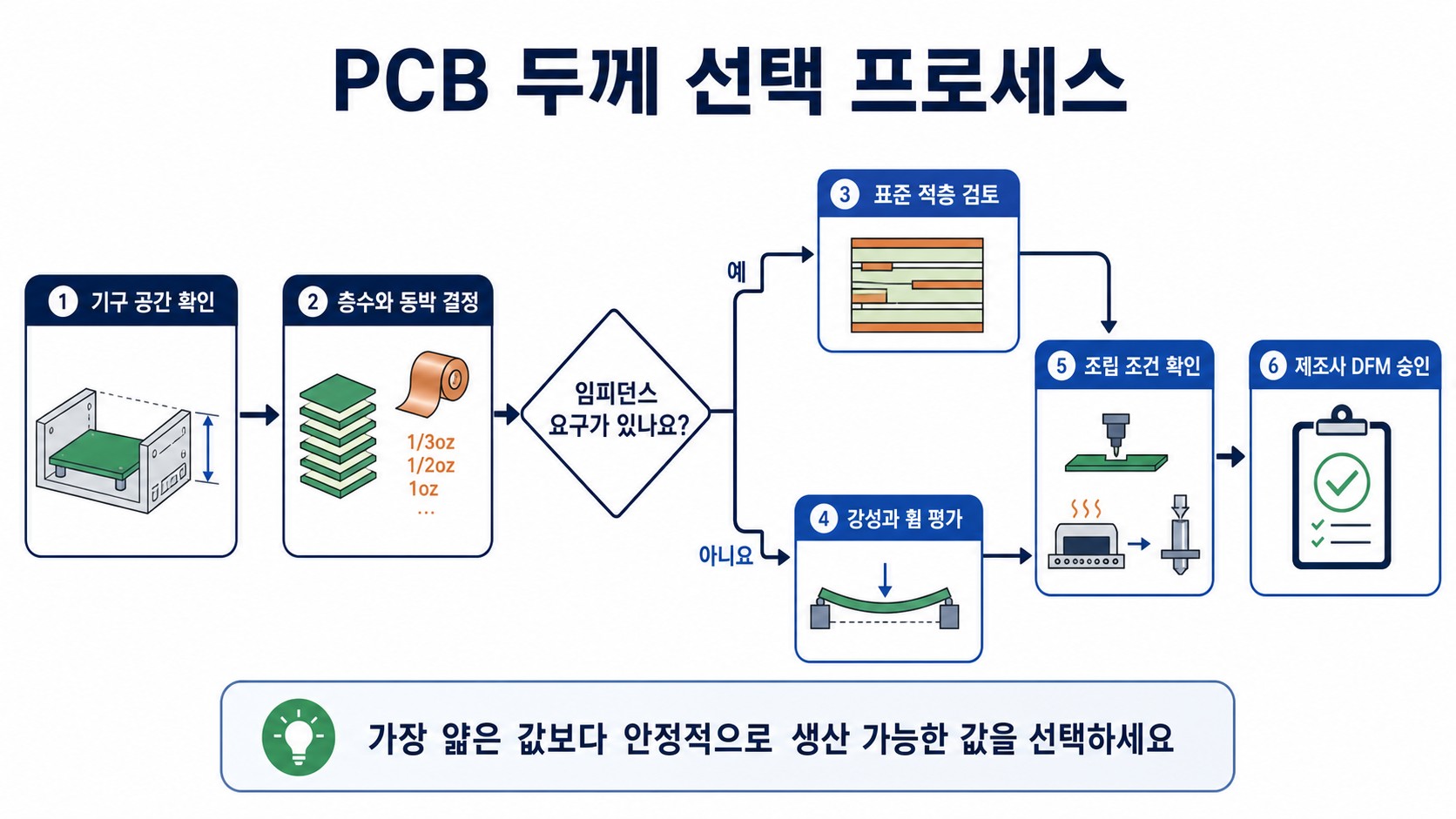

주문 전 체크리스트

· 도면에 공칭 완성 두께와 필요한 공차를 표시했나요?

· 층수, 동박과 절연 요구를 반영한 적층이 준비되어 있나요?

· 임피던스 선폭을 새 두께에 맞춰 다시 계산했나요?

· 커넥터, 하우징과 고정 구조가 실제 두께 범위를 수용하나요?

· 조립 업체가 얇은 패널을 지지할 캐리어와 공정 능력을 갖추었나요?

· 패널 분리와 최종 취급 중 보드 변형을 관리할 수 있나요?

· 최소 두께가 제조사 표준 능력인지 별도 엔지니어링 승인이 필요한지 확인했나요?

자주 묻는 질문

표준 PCB 두께는 반드시 1.6 mm인가요?

아닙니다. 1.6 mm는 널리 쓰이는 관행이지만 제품 구조와 제조 능력에 따라 다른 두께를 선택할 수 있습니다.

2층 PCB를 0.2 mm로 만들 수 있나요?

일부 공정에서 가능할 수 있지만 보드 크기, 동박, 홀과 조립 조건의 영향을 받으므로 개별 검토가 필요합니다.

다층 PCB도 0.4 mm로 만들 수 있나요?

4층 수준에서 검토 가능한 사례가 있지만 층수가 늘수록 절연층과 동박이 누적되어 최소 두께가 증가합니다.

얇은 PCB가 항상 더 비싼가요?

표준 재료와 공정 범위 안에서는 큰 차이가 없을 수 있지만, 캐리어, 특수 취급, 좁은 공차와 낮은 수율이 필요하면 비용이 증가합니다.

결론

표준 PCB 두께는 1.6 mm 한 가지가 아니라 제품과 공정에 맞춰 선택하는 설계 변수입니다. 단순한 1층과 2층 보드는 매우 얇게 제작할 수 있지만, 층수, 동박과 절연 요구가 늘면 최소 두께도 증가합니다. 가장 얇은 수치를 목표로 하기보다 전기 성능, 강성, 조립성과 수율을 만족하는 가장 얇은 두께를 선택하고, 제조사의 실제 적층과 공정 승인을 받아야 합니다.
