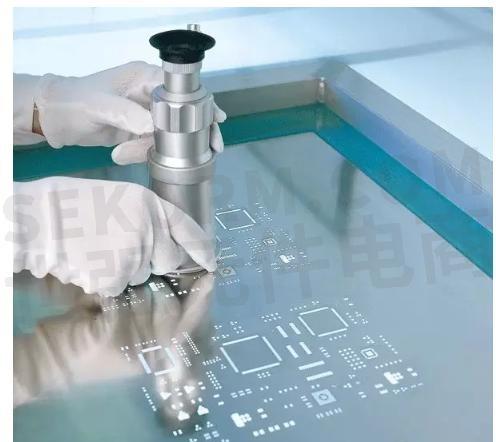

표면실장 기술(SMT) 분야에서 스텐실은 주목받지 못하는 숨은 주역으로, PCB 패드에 정밀한 양의 솔더 페이스트를 도포하는 역할을 담당합니다. 그러나 인쇄 공정 중에는 필연적으로 잔류 페이스트가 남게 되며, 이를 적절히 관리하지 않으면 불량으로 이어집니다. SMT 스텐실 세정은 단순한 잡무가 아닙니다. 인쇄 품질, 수율, 그리고 전체 제조 효율에 직접적인 영향을 미치는 핵심 공정입니다.

SMT 스텐실 세정이 필수적인 이유

인쇄 후 스텐실이 PCB에서 분리될 때, 일부 솔더 페이스트 잔류물이 개구부 벽면과 스텐실 하면에 달라붙은 채 남게 됩니다. "솔더 페이스트 막힘" 또는 "번짐"이라고 흔히 불리는 이 문제는 다음과 같은 여러 심각한 인쇄 불량을 유발합니다.

· 불완전 충전/페이스트 부족: 막힌 개구부가 올바른 양의 페이스트가 도포되는 것을 막아, 약하거나 오픈된 솔더 조인트를 초래합니다.

· 솔더 브리지: 스텐실 하면에 들러붙은 과도한 페이스트가 PCB로 전이되어 인접 패드를 연결하는 페이스트가 생기고, 이는 단락으로 이어집니다.

· 불량한 인쇄 정의성: 잔류 페이스트가 도포된 페이스트 브릭의 형태를 왜곡하여 일관되지 않은 조인트 품질을 초래합니다.

· 수율 저하: 위의 모든 불량은 비용이 드는 리워크나 폐기를 필요로 하여, 생산 수율을 급격히 낮춥니다.

정기적이고 효과적인 스텐실 세정은 이러한 위험을 완화하고 고품질 SMT 어셈블리 공정을 유지하는 근본적인 방법입니다.

수동 SMT 스텐실 세정: 단계별

수동 스텐실 세정은 일반적으로 인쇄 사이클 사이(하면 와이핑) 또는 스텐실을 프린터에서 꺼내 보관하거나 배치 교체할 때(전체 세정) 수행됩니다.

하면 와이핑(생산 중)

· 인쇄 중지: 인쇄 사이클을 잠시 멈춥니다.

· 용제 도포: 적절한 스텐실 세정 용제(흔히 이소프로필 알코올(IPA) 기반 세정제나 전용 페이스트 제거제)에 적신 보풀 없는 와이프 또는 종이를 스텐실 하면에 위치시킵니다.

· 와이핑: 프린트 헤드 또는 스퀴지 캐리지가 용제에 적신 재료를 스텐실 전체 하면 표면에 걸쳐 이동시켜, 갇힌 페이스트를 효과적으로 제거합니다.

전체 세정(오프라인)

· 헹굼: 스텐실 표면의 남은 솔더 페이스트 대부분을 제거하기 위해 초기 헹굼 또는 스크래퍼를 사용합니다.

· 침지: 스텐실을 전용 SMT 스텐실 클리너 또는 용제욕에 담가 개구부 내부의 고착되고 건조된 페이스트를 녹이고 느슨하게 만듭니다.

· 스크럽/와이핑: 부드럽고 비연마성 브러시나 와이프로 스텐실 개구부를 부드럽게 문질러 모든 잔류물이 완전히 제거되도록 합니다. 개구부 벽면을 손상하지 않도록 주의하십시오.

· 최종 헹굼 및 건조: 화학 잔류물을 제거하기 위해 깨끗한 용제나 탈이온수로 스텐실을 헹굽니다. 재사용 또는 보관하기 전에 압축 공기나 깨끗한 보풀 없는 천을 사용하여 스텐실을 완전히 건조시킵니다.

자동 및 초음파 세정 방법

대량 생산의 경우, 수동 세정은 너무 느리고 일관성이 부족합니다. 자동 방식은 우수한 속도, 일관성, 청결도를 제공합니다.

자동 스텐실 세정(인라인)

자동 스텐실 와이핑은 SMT 프린터에 직접 통합됩니다.

· 작동 방식: 프린터에는 일정한 인쇄 사이클 수 후 스텐실 하면에 걸쳐 세정용 종이 롤(일반적으로 사전 적심 또는 진공 보조 건식 와이핑)을 자동으로 이동시키는 내부 와이핑 시스템이 있습니다. 이 공정은 연속적이며 장시간 생산 중 품질을 유지하는 데 중요합니다.

· 주요 이점: 일관된 세정 압력과 타이밍으로 인적 오류를 줄이고 생산 가동 중단을 최소화합니다.

초음파 스텐실 세정(오프라인)

이 방법은 고착되고 건조된 페이스트를 깊이 세정하는 데 매우 효과적입니다.

· 작동 방식: 스텐실을 전용 수성(수기반) 또는 용제 세정액이 채워진 탱크에 넣습니다. 초음파 트랜스듀서가 탱크 내부에 고주파 음파(>20kHz)를 발생시킵니다. 이 파동은 수백만 개의 미세 기포를 빠르게 형성하고 붕괴시키며(이 과정을 캐비테이션이라 합니다), 이 캐비테이션에서 방출되는 에너지는 미세 피치 스텐실 개구부 깊은 곳에 갇힌 솔더 페이스트 잔류물을 날려버리는 강력한 스크럽 작용을 제공합니다.

· 주요 이점: 탁월한 세정력, 특히 미세 피치 스텐실과 고도로 오염된 스텐실의 심층 세정에 효과적입니다.

자동 세정 또는 수동 세정: 언제 사용할 것인가?

수동 세정과 자동/초음파 세정 사이의 선택은 생산 규모, PCB의 복잡성, 그리고 품질 요구 사항에 크게 좌우됩니다.

권장 사항: 높은 수율과 품질에 중점을 둔 현대 SMT 어셈블리의 경우 조합이 가장 좋습니다. 품질 유지를 위해 생산 중 자동 인라인 와이핑을 사용하고, 완벽한 개구부 벽면을 보장하기 위해 주기적인 심층 세정에 오프라인 초음파 세정을 활용하십시오.

적절한 스텐실 세정을 통한 고품질 SMT 어셈블리 유지

SMT 스텐실 세정은 인쇄 공정 자체만큼이나 중요하다고 할 수 있습니다. 개구부가 잔류 솔더 페이스트로부터 완전히 자유롭도록 보장함으로써 제조사는 브리지나 페이스트 부족과 같은 불량을 크게 줄일 수 있으며, 이는 더 높은 최초 통과 수율과 신뢰할 수 있는 전자 제품으로 이어집니다.

수동 와이프에 의존하든 최첨단 초음파 시스템에 의존하든, 엄격한 세정 프로토콜에 대한 헌신은 고품질 SMT 어셈블리를 달성하기 위해 타협할 수 없는 사항입니다. PCBGOGO와 같은 신뢰할 수 있는 전자 제조 파트너들은 깨끗한 스텐실이 완벽하게 제조된 PCB의 기초임을 이해하며, 모든 단계에서 품질을 강조합니다.
