생산 공정 효율화: 효율적인 PCB 프로토타이핑을 위한 스루홀 기술

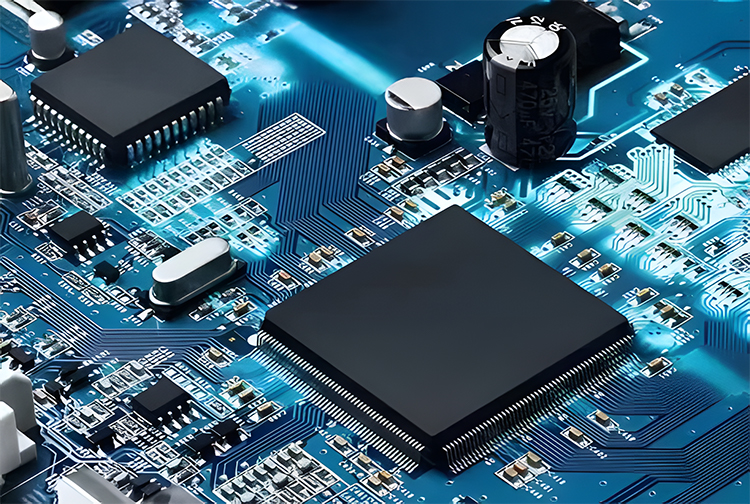

빠르게 변화하는 전자 산업에서 경쟁력을 유지하려면 인쇄 회로 기판(PCB)을 신속하게 프로토타입화하고 개선하는 능력이 매우 중요합니다. 표면 실장 기술(SMT)이 널리 사용되고 있지만, 특히 내구성과 견고한 연결이 중요한 특정 애플리케이션에서는 스루홀 PCB 프로토타입 제작 방식이 여전히 신뢰할 수 있는 방법입니다. 이 글에서는 스루홀 기술을 활용하여 생산 공정을 간소화하고 PCB 제조 효율성을 높이는 방법을 살펴보겠습니다.

PCBGOGO는 스루홀 기술 분야에서 전문성을 갖추고 있습니다.

PCBGOGO는 스루홀 기술 분야의 전문성으로 명성이 높은 PCB 제조 업계의 선도적인 기업입니다. 수년간의 경험과 품질에 대한 확고한 의지를 바탕으로, PCBGOGO는 다양한 산업 분야의 요구에 맞춰 안정적이고 내구성이 뛰어난 PCB 어셈블리를 제공합니다. 첨단 제조 공정을 통해 정밀도와 일관성을 보장하는 PCBGOGO는 스루홀 기술이 필요한 프로젝트에서 신뢰할 수 있는 파트너입니다.

자동차 시스템부터 산업 기계, 가전제품에 이르기까지, PCBGOGO의 숙련된 팀은 모든 PCB가 까다로운 환경에서도 최고의 성능을 유지할 수 있도록 제작합니다. 시제품 제작이든 대량 생산이든, PCBGOGO는 탁월한 지원을 제공하여 최고 수준의 품질 관리와 고객 서비스를 통해 프로젝트 성공을 보장합니다.

스루홀 PCB 프로토타이핑이란 무엇인가요?

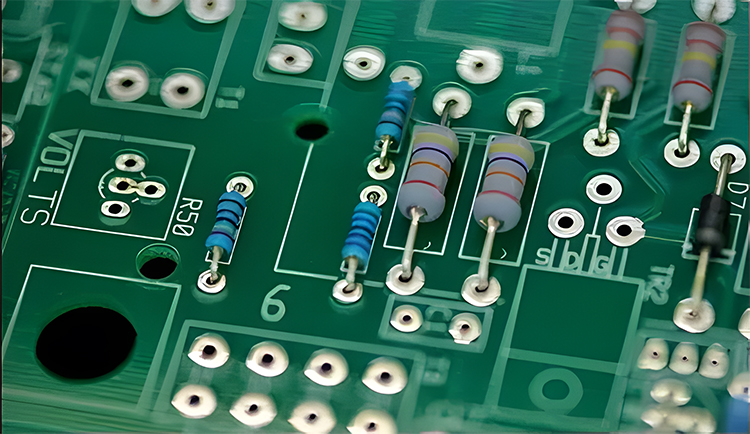

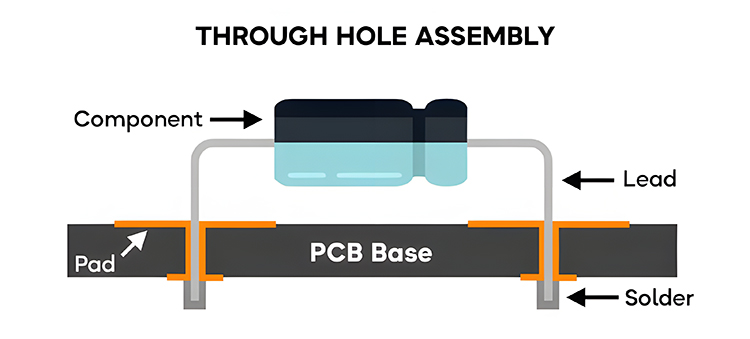

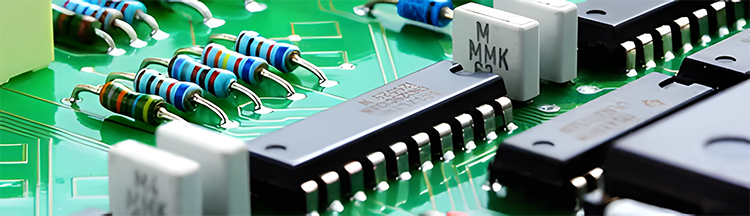

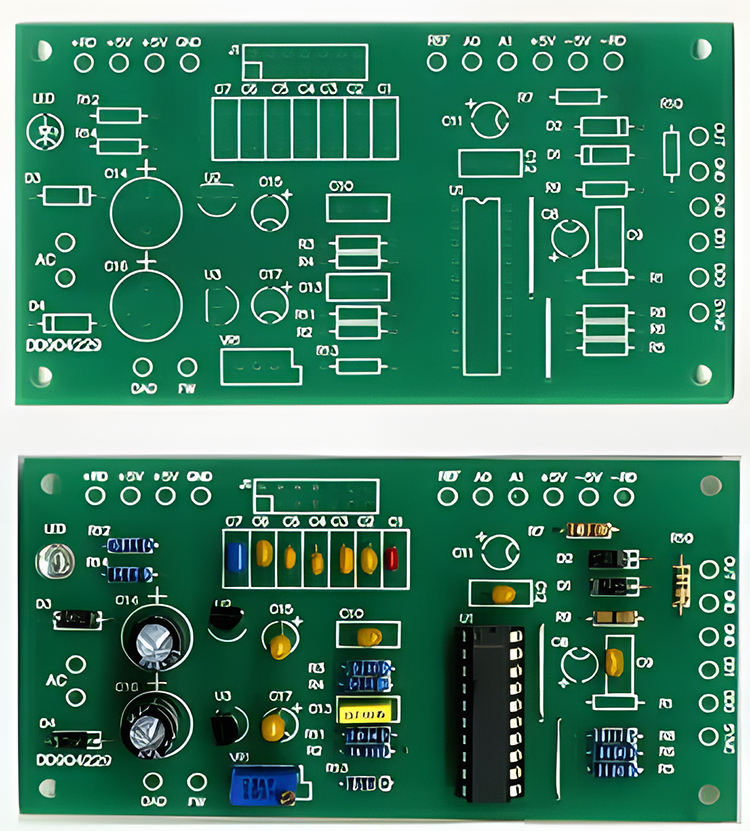

스루홀 PCB 프로토타이핑은 리드가 있는 전자 부품을 PCB에 뚫린 구멍에 삽입하고 반대쪽 면에 납땜하는 방식입니다. 이는 부품을 PCB 표면에 직접 장착하는 SMT(표면 실장) 방식과 대조적입니다. 스루홀 기술은 더 강력한 기계적 결합을 제공하므로 기계적 스트레스나 고온에 노출될 수 있는 부품에 적합합니다.

생산 프로세스 간소화

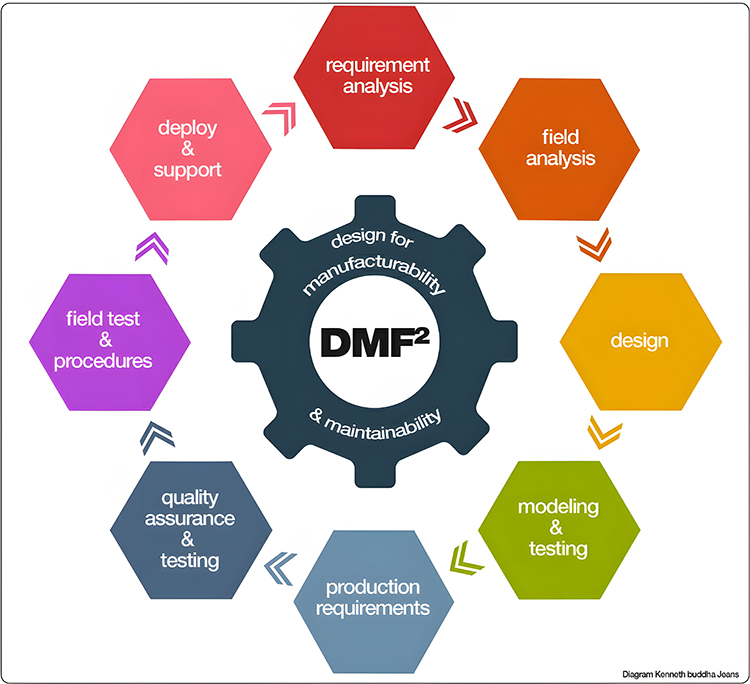

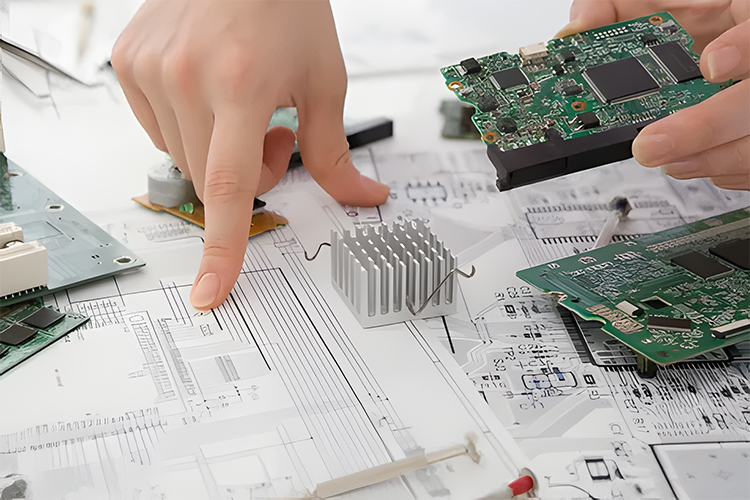

1. 제조 용이성을 고려한 설계(DFM)

PCB 설계를 제조 용이성에 맞게 최적화하는 것은 생산 효율을 높이는 첫 번째 단계입니다. 스루홀 부품은 조립 과정에서 수동 개입이 최소화되도록 배치해야 합니다. 이를 위해 표준 부품 크기를 사용하고, 납땜이 용이하도록 부품 간 간격을 조정하며, 전기 연결을 위한 명확한 배선 경로를 설계해야 합니다.

2. 효율적인 부품 조달

PCB 프로토타입 제작에서 부품 조달은 중요한 병목 현상이 될 수 있습니다. 생산 효율을 높이려면 다양한 종류의 스루홀 부품을 제공하는 신뢰할 수 있는 공급업체와 협력하십시오. 지연을 방지하기 위해 필수 부품의 재고를 최신 상태로 유지하십시오. 또한, 조달 기간을 단축하기 위해 널리 사용 가능한 부품을 조달하는 것을 고려하십시오.

3. 가능한 한 자동화하십시오

관통형 부품 조립은 대개 수작업으로 이루어지지만, 부분 자동화를 통해 공정 속도를 높일 수 있습니다. 자동 부품 삽입기는 부품을 빠르고 정확하게 배치하여 수작업 조립에 소요되는 시간과 노동력을 절감해 줍니다. 완전 자동화가 불가능한 경우에는 자동 납땜이나 광학 검사 시스템과 같은 반자동 솔루션을 고려해 볼 수 있습니다.

4. 프로토타입 제작 도구의 활용

프로토타입 제작용 도구에 투자하면 스루홀 PCB 제작에 필요한 시간과 노력을 크게 줄일 수 있습니다. 브레드보드, 와이어 래핑 도구, 가변 전원 공급 장치 등을 활용하면 프로토타입 제작 효율을 높일 수 있습니다. 또한, 스루홀 기술을 지원하는 PCB 설계 소프트웨어를 사용하면 설계 및 반복 작업을 신속하게 진행할 수 있습니다.

5. 테스트 및 검증

효율적인 테스트 및 검증 프로세스는 생산 공정을 간소화하는 데 필수적입니다. 모든 핵심 매개변수를 포함하는 테스트 계획을 수립하고, 이러한 테스트를 효율적으로 실행하는 데 필요한 장비를 확보하십시오. 자동화 테스트 장비(ATE)는 반복적인 테스트 작업에 특히 유용하며, 정확성을 보장하고 시간을 절약해 줍니다.

스루홀 PCB 제조를 위한 모범 사례

1. 레이어 적층 설계

스루홀 PCB를 설계할 때는 레이어 구조를 고려하여 올바른 정렬을 확보하고 신호 간섭을 방지해야 합니다. 잘 설계된 레이어 구조는 PCB의 전반적인 성능을 향상시키고 제조 과정에서 발생할 수 있는 잠재적인 문제를 줄여줍니다.

2. 열 관리

스루홀 PCB, 특히 전력 전자 회로에서는 효과적인 열 관리가 매우 중요합니다. 열 비아, 방열판, 그리고 적절한 구리 두께를 사용하여 열을 효과적으로 방출해야 합니다. 이를 통해 PCB의 수명과 신뢰성을 향상시킬 수 있습니다.

3. 부품 배치 및 배선

부품 배치와 배선을 신중하게 하면 조립 과정에서 발생할 수 있는 오류 가능성을 줄일 수 있습니다. 관련 부품을 그룹화하여 논리적으로 배치하고, 배선 경로가 명확하고 직선적인지 확인하십시오. 이렇게 하면 조립이 간편해질 뿐만 아니라 신호 무결성도 향상됩니다.

4. 품질 관리

견고한 품질 관리 프로세스를 구현하면 생산 공정 초기에 문제를 발견할 수 있습니다. 정기적인 검사 및 테스트는 스루홀 PCB의 높은 품질을 유지하고 향후 발생할 수 있는 비용이 많이 드는 오류를 방지하는 데 도움이 됩니다.

관통 시추 기술: 단계별 가이드

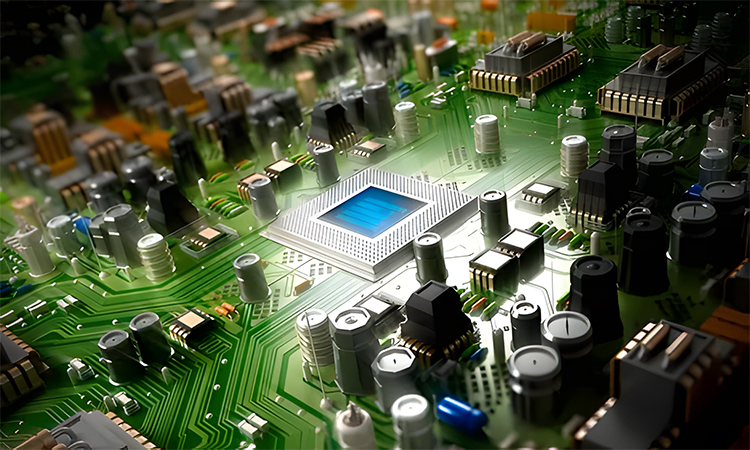

스루홀 기술은 전자 회로를 제작하는 기본적인 방법으로, 견고한 연결과 고출력 부품을 처리할 수 있는 능력으로 잘 알려져 있습니다.

과정을 이해하기 쉬운 단계로 나누어 살펴보겠습니다.

1. 디자인 및 설계도:

모든 것은 디지털 설계도에서 시작됩니다. 엔지니어들은 특수 컴퓨터 지원 설계(CAD) 소프트웨어를 사용하여 인쇄 회로 기판(PCB)의 상세한 회로도와 레이아웃을 만듭니다. 이 설계도는 각 부품의 위치와 연결 방식을 정확하게 보여줍니다.

2. 기초 공사 시추:

집을 짓는 데 튼튼한 기초가 필요한 것처럼, PCB에는 정밀하게 뚫린 구멍이 필요합니다. 이 구멍들은 부품의 리드를 수용하며, 자동 컴퓨터 수치 제어(CNC) 장비나 수동 드릴링 장비를 사용하여 만들어집니다.

3. 표면 준비:

부품을 삽입하기 전에 PCB를 세척하고 플럭스라는 특수 물질로 코팅합니다. 이 플럭스는 납땜이 원활하게 흐르고 견고한 연결을 형성하는 데 도움을 줍니다.

4. 전도성 경로 생성:

전자공학의 핵심은 전기가 흐를 수 있도록 하는 전도성 경로에 있습니다. 이러한 경로는 설계도에 따라 PCB 표면에 얇은 구리층을 전기 도금하여 만들어집니다.

5. 구성 요소 조립:

이제 조립 단계입니다! 부품들을 미리 뚫어 놓은 구멍에 조심스럽게 넣고, 부품의 리드가 반대쪽으로 나오도록 합니다. 이 과정은 속도와 정확성을 높이기 위해 관통형 부품 삽입기(Through-Hole Component Insertion Machines)를 사용하여 자동화하는 경우가 많습니다.

6. 납땜: 연결 작업

납땜은 모든 것을 하나로 묶어주는 접착제와 같습니다. 납땜은 납이라고 불리는 금속 합금을 녹여 부품의 리드와 PCB의 구리 패드 사이에 강력한 전기적 연결을 만드는 과정입니다. 이 작업은 납땜 인두를 사용한 수동 방식이나 웨이브 솔더링이라는 자동화된 방식을 통해 수행할 수 있습니다.

7. 품질 관리: 청소 및 검사:

납땜 작업이 완료되면 PCB는 남아있는 플럭스나 잔여물을 제거하기 위해 철저한 세척 과정을 거칩니다. 그런 다음 검사를 진행합니다.

8. 완벽한 기능 보장:

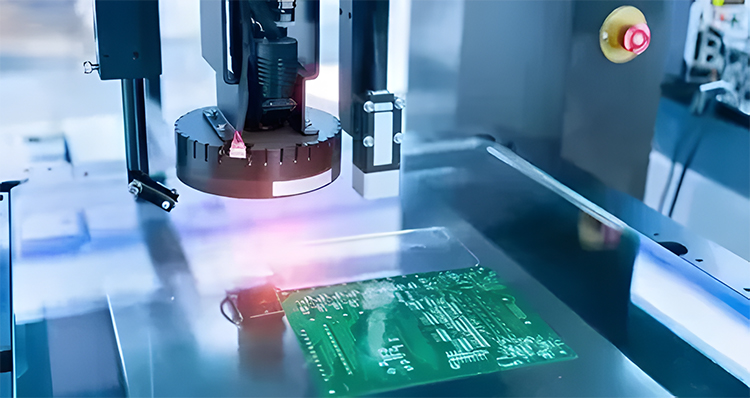

자동 광학 검사(AOI) 및 X선 검사와 같은 고급 검사 기술은 결함을 찾아내는 데 사용됩니다. AOI는 고해상도 카메라를 사용하여 정렬 불량이나 납땜 문제를 감지하고, X선 검사는 납땜 접합부 내부를 들여다보며 숨겨진 결함을 찾아낼 수 있게 해줍니다.

이러한 단계를 따르면 제조업체는 스루홀 기술을 사용하여 안정적이고 고품질의 전자 장치를 만들 수 있습니다.

효율적인 스루홀 PCB 조립을 위한 필수 팁

효율적인 스루홀 PCB 조립 공정을 구축하는 것은 시간과 비용을 절약하는 데 매우 중요합니다. 몇 가지 핵심 전략을 따르면 오류를 방지하고 조립 효율을 전반적으로 향상시킬 수 있습니다.

1. 조립 용이성 설계(DFA)

PCB 레이아웃 단순화: PCB에 사용되는 부품 수를 최소화하고 배선 경로를 단축하는 것부터 시작하세요. 이를 위해 여러 기능을 수행하는 부품을 사용하고 수동 부품의 사용을 줄일 수 있습니다. 레이아웃이 단순해지면 오류 발생 가능성이 줄어들고 최종 제품의 신뢰성이 향상됩니다.

부품 배치 최적화:  효율적인 부품 배치는 원활한 조립 공정에 매우 중요합니다. PCB 설계 도구를 사용하여 공간 활용을 극대화하는 신중한 설계를 시작하십시오. 스루홀 부품을 전략적으로 배치하여 납땜 지점 수와 점퍼 사용 필요성을 줄이십시오. 관련 부품을 논리적으로 그룹화하면 문제 해결이 쉬워지고 조립 워크플로가 개선됩니다. 또한 포트에 가까운 위치에 부품을 배치하면 트레이스 길이가 단축되어 성능과 조립 편의성이 모두 향상됩니다.

부품 표준화:  핀이 휘거나 부품 크기가 불규칙한 등의 지연 및 문제를 방지하려면 신뢰할 수 있는 공급업체의 고품질 부품을 사용하는 것이 중요합니다. 신뢰할 수 있는 공급업체와 탄탄한 관계를 구축하면 일관된 부품 품질을 보장하고 조립 오류 위험을 줄일 수 있습니다. 또한, 부품의 크기와 종류를 표준화하면 설정 시간을 최소화하고 조립 과정에서 발생할 수 있는 오류를 줄일 수 있습니다.

2. 조립 공정 간소화

명확하고 상세한 자재명세서(BOM):  잘 정리된 BOM은 원활한 조립에 필수적입니다. 부품 번호, 가격, 수량 등 필요한 모든 세부 정보가 포함되어 있는지 확인하여 피킹 및 배치 단계에서 발생할 수 있는 혼란을 방지하십시오.

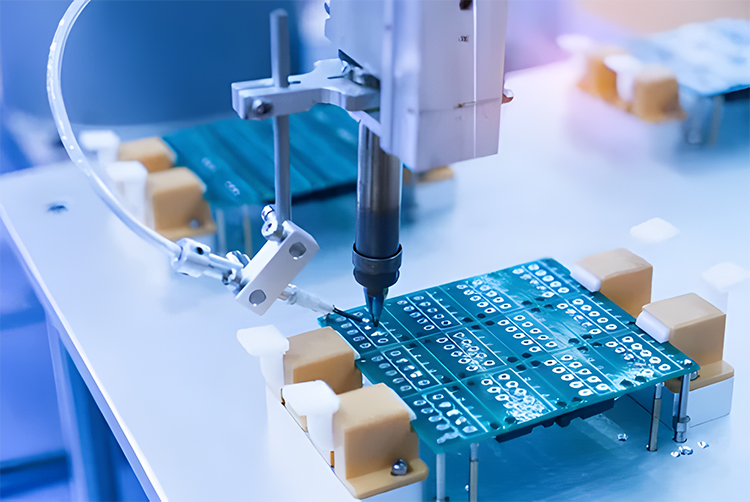

가능한 부분은 자동화하십시오:  스루홀 PCB 조립은 일반적으로 수작업이 많이 포함되지만, 일부 단계는 자동화할 수 있습니다. 예를 들어, 선택적 납땜이나 웨이브 납땜 장비를 사용하면 여러 연결부를 한 번에 처리하여 품질 저하 없이 생산성을 높일 수 있습니다. 대규모 생산의 경우, 부품 배치 자동화를 통해 속도와 정확도를 더욱 향상시킬 수 있습니다.

납땜 정밀도:  납땜 품질은 최종 제품의 내구성과 신뢰성에 직접적인 영향을 미칩니다. 부품과 PCB 재질에 맞춰 적절한 납땜 온도와 기술을 사용하면 빠르고 정확한 조립이 가능합니다. 이는 공정 속도를 높일 뿐만 아니라 불량률을 줄이고 재작업을 최소화하며 전반적인 제조 비용을 절감하는 데 도움이 됩니다.

3. 품질 관리를 우선시하십시오

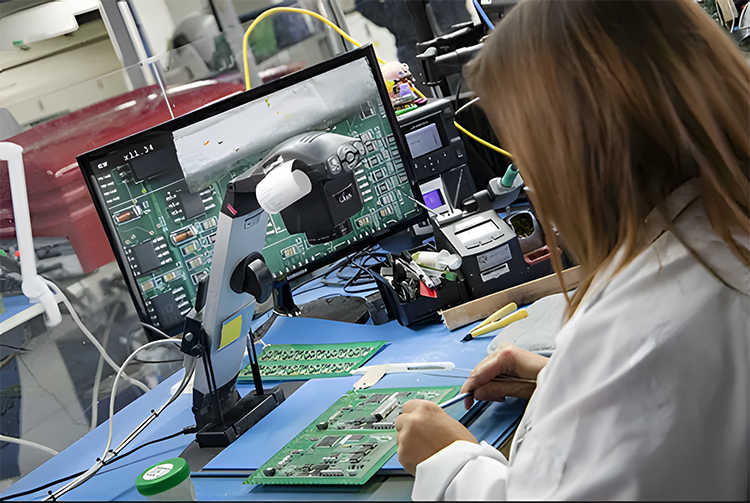

지속적인 검사: 조립 공정 전반에 걸쳐 품질 검사를 실시하여 문제를 초기에 발견하십시오. 부품 정렬 불량이나 납땜 불량과 같은 문제를 초기에 감지하면 즉시 수정할 수 있어 공정 후반에 발생하는 비용이 많이 드는 재작업을 방지할 수 있습니다. 조립 중 육안 검사가 유용하며, 대량 생산의 경우 일관성을 보장하기 위해 자동 광학 검사(AOI) 시스템을 사용하는 것을 고려해 볼 수 있습니다.

종합적인 문서화:  명확하고 상세한 문서화는 특히 신입 기술자 교육에 매우 중요합니다. 잘 정리된 조립 설명서는 단계별 지침을 제공하여 올바른 부품을 정확하게 사용하고 배치할 수 있도록 도와줍니다. 이는 오류 발생 가능성을 줄이고 일관된 조립 방식을 유지하는 데 도움이 됩니다.

4. 추가 고려 사항

부품 확보의 용이성 확보:  생산 지연을 방지하려면 납기가 충분한 부품을 확보하는 것이 매우 중요합니다. 적시에 부품을 조달하면 생산 일정을 차질 없이 진행하고 고객에게 제품을 제때 제공할 수 있습니다.

숙련된 조립 파트너와 협력하세요:  원활한 공정을 위해서는 적합한 조립 파트너를 선택하는 것이 필수적입니다. 경험이 풍부한 업체는 엄격한 품질 관리 절차를 준수하고, 오류를 최소화하고 생산 속도를 높이는 효율적인 프로세스를 갖추고 있습니다. 숙련된 조립 서비스 업체와 협력함으로써 혁신과 효율성에 집중하는 동시에 PCB가 높은 품질 기준을 충족하도록 보장할수 있습니다.

관통형 기술의 장점

•  향상된 내구성:  스루홀 부품은 PCB에 단단히 고정되어 물리적 스트레스에 견딜 수 있는 안전한 연결을 제공합니다. 이러한 내구성 덕분에 가혹한 환경에서 장기간 성능이 요구되는 애플리케이션에 매우 높은 신뢰성을 제공합니다.

•  뛰어난 전력 처리 능력:  표면 실장 부품과 비교하여 스루홀 부품은 크기가 크고 연결부가 더 견고하여 더 높은 전압과 전류를 처리하는 데 더 적합합니다. 따라서 성능 안정성이 매우 중요한 고전력 애플리케이션에 이상적입니다.

•  간편한 유지보수 및 업그레이드:  스루홀 부품은 필요에 따라 교체 또는 업그레이드가 더 쉽습니다. 크기가 크고 납땜이 견고하여 수리 및 유지보수 시 접근성이 뛰어나므로 프로세스가 간소화되고 가동 중지 시간이 줄어듭니다.

•  뛰어난 기계적 안정성: 스루홀 기술로 형성된 강력한 기계적 결합은 상당한 기계적 스트레스나 진동이 발생하는 환경에 매우 적합합니다. 이러한 안정성은 자동차 또는 산업 분야와 같은 까다로운 조건에서도 부품이 안전하게 제자리에 고정되도록 보장합니다.

•  효과적인 열 관리:  스루홀 부품은 물리적 크기와 납땜 접합부의 강도 덕분에 열 관리가 탁월합니다. 이러한 특성으로 인해 열을 더욱 효과적으로 발산할 수 있으므로 과열이 문제가 될 수 있는 고온 환경에 적합합니다.

•  기존 장비와의 폭넓은 호환성:  경우에 따라 특정 유형의 부품이 필요한 기존 시스템에서는 여전히 스루홀 부품이 사용됩니다. 이러한 호환성은 표면 실장 부품으로 전환되지 않은 구형 기술과 작업할 때 유리할 수 있습니다.

•  테스트 및 프로토타입 제작의 용이성

시제품 제작 시, 특히 취미 활동가나 소규모 제조업체에게는 스루홀 방식이 더 편리한 경우가 많습니다. 부품을 다루고 수동으로 납땜하기가 더 쉽기 때문에 시제품 제작 과정이 훨씬 수월해집니다. 또한, 스루홀 PCB는 테스트 중에 쉽게 수정하거나 변경할 수 있어 신속한 수정이 가능합니다.

•  내열성

스루홀 부품은 일반적으로 크기가 크고 내열성이 뛰어나 전력 전자 장치에 적합합니다. 또한 납땜 과정에서 손상될 가능성이 적어 여러 차례 수정될 수 있는 프로토타입 제작에 매우 중요합니다.

관통형 기술의 단점

•  공간 요구 사항 증가:  스루홀 부품은 PCB에서 더 많은 공간을 차지하므로 소형화가 중요한 설계에서 문제가 될 수 있습니다. 이러한 제약으로 인해 현대의 고밀도 회로에서 소형화를 달성하기가 어렵습니다.

•  부품 가용성 감소: 업계에서 표면 실장 기술(SMT)을 선호하는 경향이 커짐에 따라 스루홀 부품의 사용이 줄어들고 있습니다. 이러한 변화는 특히 특수 부품의 가용성을 제한하여 스루홀 설계에 필요한 부품을 조달하기 어렵게 만들 수 있습니다.

•  고속 응용 분야에서의 기생 효과:  스루홀 부품의 긴 리드는 원치 않는 인덕턴스와 커패시턴스를 유발하여 고속 회로의 성능에 영향을 미칠 수 있습니다. 이러한 기생 효과는 달성 가능한 주파수와 신호 속도를 제한하여 스루홀 기술이 최첨단 응용 분야에 적합하지 않게 만들 수 있습니다.

•  고밀도 설계의 어려움: 고밀도 PCB에 스루홀 부품을 사용할 경우, 부품 간의 근접성으로 인해 기판에 가해지는 기계적 스트레스가 증가할 수 있습니다. 이러한 스트레스는 특히 전도성 경로에서 시간이 지남에 따라 고장을 초래할 수 있으므로, 기판의 장기적인 신뢰성을 보장하기 위해서는 신중한 설계 고려가 필수적입니다.

•  조립 시간 증가: 스루홀 방식의 부품 배치는 일반적으로 수동 작업이 필요하기 때문에 자동화가 가능한 표면 실장 기술에 비해 조립 시간이 더 오래 걸립니다. 이는 특히 대량 생산 시 생산 비용 증가 및 제조 속도 저하로 이어질 수 있습니다.

이러한 장점과 단점은 PCB 설계에 스루홀 기술을 선택할 때 고려해야 할 사항들을 잘 보여줍니다. 스루홀 기술은 내구성과 강력한 전력 처리 능력을 제공하지만, 공간 효율성과 조립 시간 측면에서의 장단점을 특정 애플리케이션의 요구 사항과 비교하여 신중하게 고려해야 합니다.

관통정 기술의 응용 분야

자동차 산업:  스루홀 기술은 제어 모듈, 엔진 관리 시스템, 인포테인먼트 장치 등 다양한 차량 시스템에 널리 사용됩니다. 스루홀 부품의 내구성과 신뢰성은 진동과 온도 변화에 견뎌야 하는 자동차 분야의 까다로운 환경에 적합합니다.

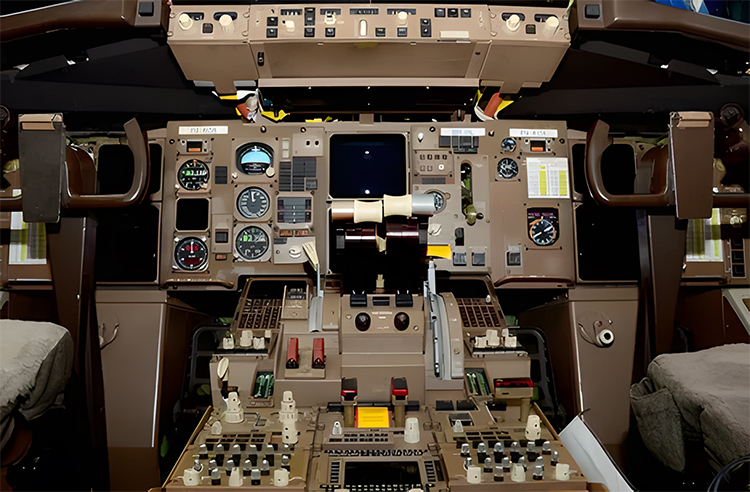

항공우주 산업:  항공우주 분야에서 관통형 부품은 항공전자 장비, 항법 시스템 및 통신 장치에 필수적인 요소입니다. 관통형 기술이 제공하는 기계적 안정성은 이러한 중요 시스템이 고고도 및 다양한 압력 조건과 같은 극한 환경 조건에서도 안정적으로 작동하도록 보장합니다.

산업 기계: 스루홀 부품은 산업 자동화 및 제어 시스템에서 흔히 볼 수 있습니다. 이러한 부품은 PLC(프로그래머블 로직 컨트롤러), 모터 드라이브 및 전원 공급 장치와 같은 장치에 사용됩니다. 견고한 구조와 높은 전력 수준을 처리할 수 있는 능력 덕분에 산업 기계의 고하중 환경에 이상적입니다.

의료기기: 의료 분야에서 스루홀 기술은 높은 신뢰성과 안전 기준이 요구되는 장비에 매우 중요한 역할을 합니다. 환자 모니터링 시스템, 진단 기기, 수술 도구 등에 사용됩니다. 스루홀 부품이 제공하는 안정적인 연결은 생명과 직결되는 중요한 환경에서 일관된 성능을 보장합니다.

통신: 스루홀 부품은 스위치, 라우터, 기지국을 포함한 통신 인프라에 널리 사용됩니다. 이 기술은 높은 전력을 처리할 수 있고 안정적인 연결을 제공하기 때문에 지속적이고 효율적으로 작동해야 하는 통신 시스템의 까다로운 요구 사항에 매우 적합합니다.

소비자 가전:  소비자 가전 분야에서는 오디오 앰프, 전원 공급 장치, 커넥터 등 다양한 기기에 스루홀 기술이 적용됩니다. 최신 기기에서는 표면 실장 기술이 더 일반적이지만, 내구성과 손쉬운 수리가 중요한 분야에서는 여전히 스루홀 부품이 선호됩니다.

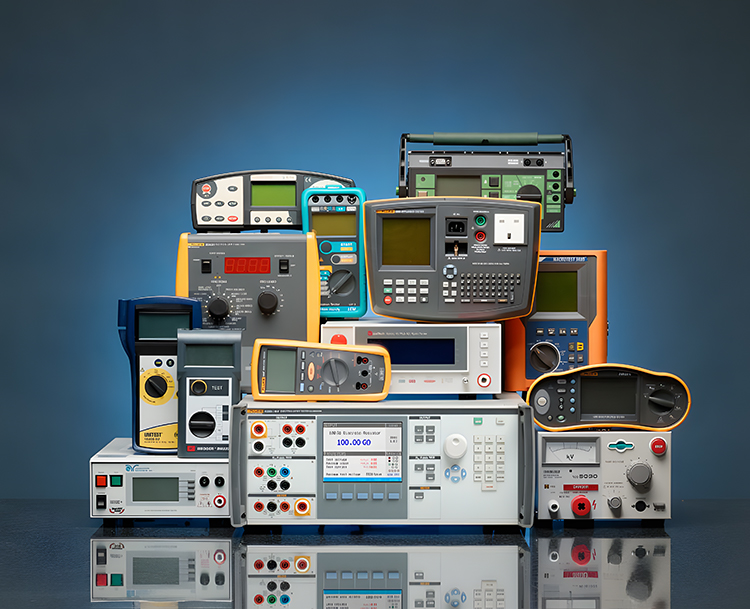

계측 및 측정 장치: 스루홀 부품은 정밀 측정 및 계측 장치에도 사용됩니다. 오실로스코프, 멀티미터, 데이터 로거 등 안정적인 성능과 정확한 측정이 필수적인 장비에서 찾아볼 수 있습니다. 스루홀 장착을 통해 제공되는 견고한 기계적 연결은 이러한 응용 분야에서 장기적인 안정성과 신뢰성을 보장하는 데 도움이 됩니다.

결론

스루홀 PCB 프로토타이핑은 특히 높은 신뢰성과 내구성이 요구되는 애플리케이션에서 전자 산업 전반에 걸쳐 여전히 중요한 기술입니다. 효율적인 설계, 부품 조달, 자동화 및 테스트 방식을 도입하면 생산 공정을 간소화하고 더 빠르고 비용 효율적인 결과를 얻을 수 있습니다. 취미로 전자제품을 제작하는 사람이든 전문 제조업체든 관계없이 이러한 기술을 활용하면 최소한의 노력으로 고품질의 스루홀 PCB를 제작할 수 있습니다. 스루홀 기술은 강력하고 안정적인 연결을 제공하고, 높은 전력을 처리하며, 열악한 환경에서도 견딜 수 있기 때문에 다양한 산업 분야에서 여전히 중요한 위치를 차지하고 있습니다.

이러한 전략에 집중하고 PCB 제조 기술의 발전을 따라잡음으로써, 효율성과 비용 효율성을 유지하면서 업계 표준을 충족하는 스루홀 PCB 프로토타입을 제작할 수 있습니다.
