성능 향상을 위한 회로기판 조립 간소화: PCBGOGO의 가이드 (2)

회로 기판 조립은 전자 제품 제조에서 매우 중요한 공정으로, 정밀성, 효율성 및 혁신이 요구됩니다. 기술이 발전함에 따라 회로 기판 조립에 사용되는 방법과 재료도 변화하고 있습니다.회로기판 조립 (CBA)는 성능 향상, 비용 절감 및 신뢰성 강화를 위해 지속적으로 발전하고 있습니다. 이 가이드에서는 이러한 개선에 기여하는 주요 조립 공정과 최신 기술 발전을 간략하게 설명합니다.

회로기판 조립의 주요 공정

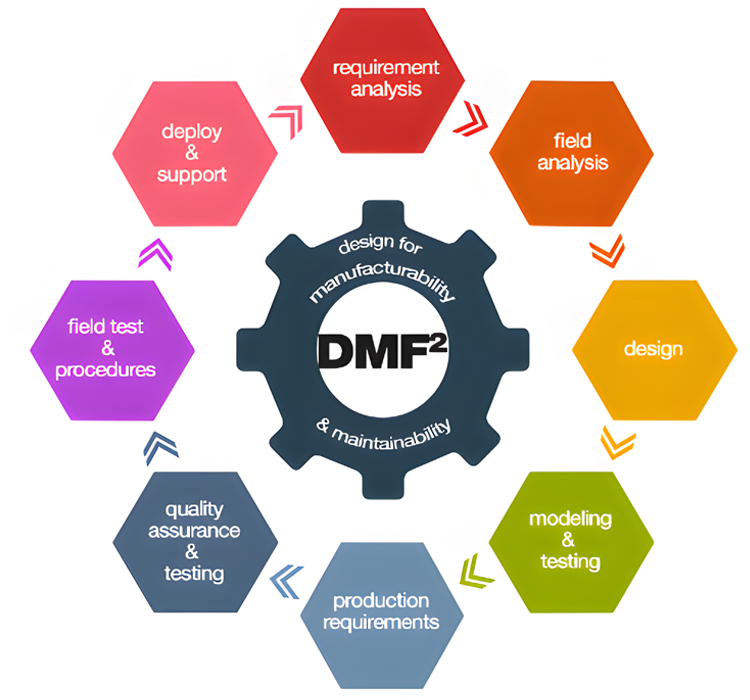

제조 용이성을 고려한 설계(DFM)

•  목표:  PCB 설계가 쉽고 비용 효율적으로 제조될 수 있도록 보장합니다.

•  프로세스: 설계 단계 초기에 잠재적인 제조 문제를 파악하고 해결하기 위해 설계자와 제조업체 간의 긴밀한 협력이 필요합니다.

•  장점:  생산 지연을 줄이고, 비용을 절감하며, 전반적인 제품 품질을 향상시킵니다.

솔더 페이스트 도포

스텐실 인쇄:

•  방법:  스테인리스 스틸 스텐실을 사용하여 부품이 장착될 PCB 영역에 솔더 페이스트를 정밀하게 도포합니다.

•  장점:  대량 생산 시 높은 정확도를 제공합니다.

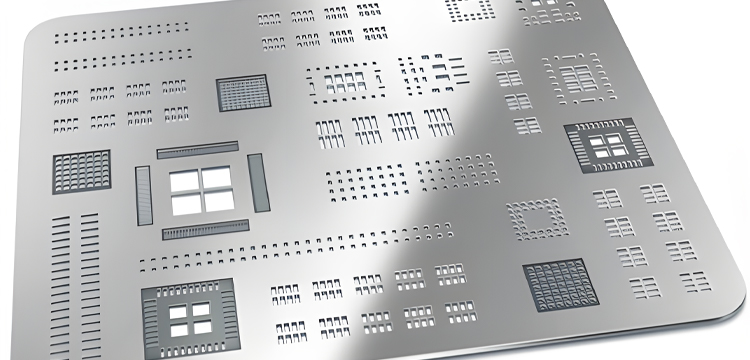

레이저 스텐실-PCBGOGO

제트 프린팅:

•  방법:  분사 메커니즘을 이용하여 스텐실 없이 PCB에 솔더 페이스트를 직접 도포합니다.

•  장점:  복잡한 설계 및 소량 생산에 이상적이며 유연성과 정밀도를 제공합니다.

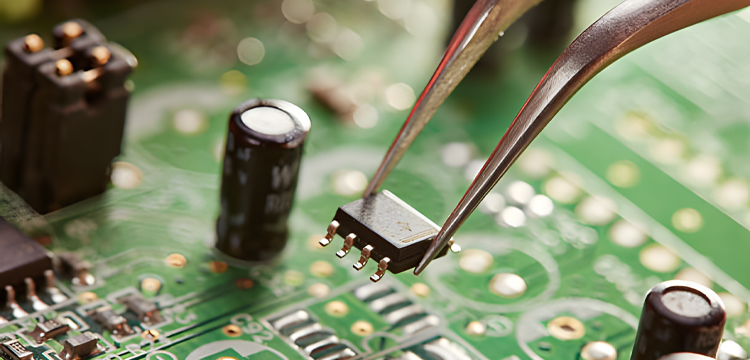

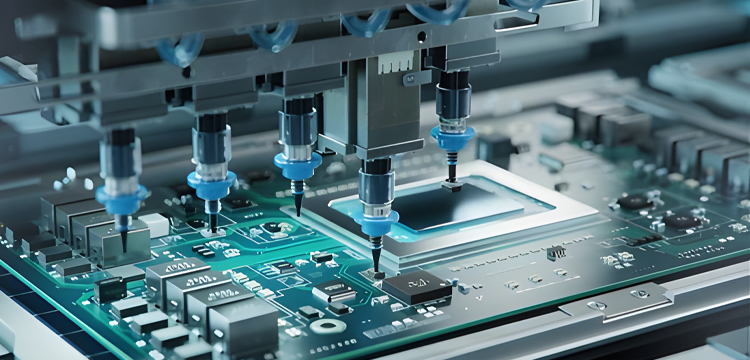

고르고 놓으세요

•  방법: 자동화된 기계가 릴이나 트레이에서 부품을 집어 PCB에 정확하게 배치합니다.

•  비전 시스템:  최신 기계는 고급 카메라와 이미지 처리 기술을 사용하여 부품 배치를 확인합니다.

•  장점:  속도와 정확성을 향상시키고, 수동 오류를 줄이며, 생산 처리량을 증가시킵니다.

리플로우 솔더링

 • 부품이 배치된 PCB는 리플로우 오븐에서 가열되어 솔더 페이스트가 녹고 냉각되면서 전기적 연결을 형성합니다.

질소 분위기:

•  방법:  오븐 내부에 질소 가스를 사용하여 제어된 환경을 조성합니다.

•  장점:  산화를 줄여 더욱 견고하고 안정적인 납땜 접합부를 만듭니다.

검사 및 품질 관리

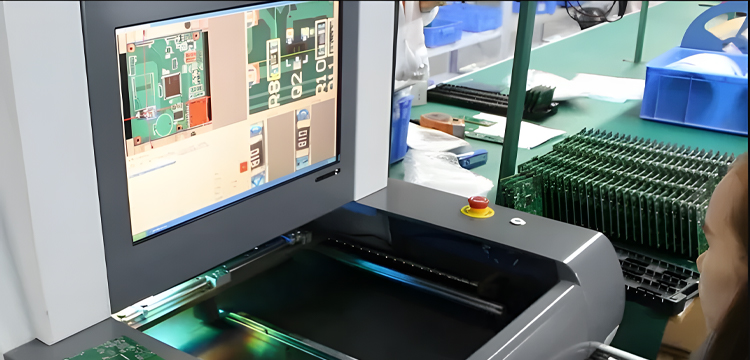

자동 광학 검사(AOI):

•  방법:  카메라를 사용하여 PCB를 스캔하고 솔더 브리지, 누락된 부품, 정렬 불량과 같은 결함을 감지합니다.

•  장점:  빠르고 정확한 결함 감지를 통해 고품질 제품 생산을 보장합니다.

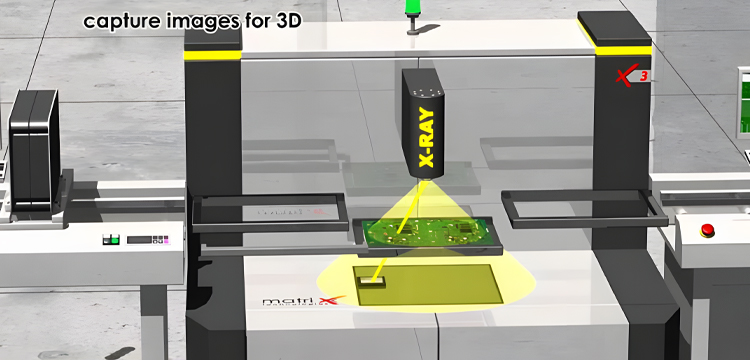

X선 검사:

•  방법:  X선을 이용하여 숨겨진 납땜 접합부를 검사하며, 특히 볼 그리드 어레이(BGA) 부품에 유용합니다.

•  장점: 육안으로 볼 수 없는 연결 부위까지 꼼꼼하게 검사할수 있습니다.

회로 내 테스트(ICT):

•  방법:  PCB의 전기적 테스트를 통해 단락, 개방 회로 및 부품 값 확인을 통해 기능성을 검증합니다.

•  장점:  최종 조립 전에 PCB가 예상대로 작동하는지 확인할수 있습니다.

웨이브 솔더링

• PCB는 녹은 납땜 물결 위를 지나가면서 스루홀 부품이 보드에 부착됩니다.

선택적 납땜

•  방법:  PCB의 특정 영역에만 납땜을 적용합니다.

•  장점:  열 스트레스를 줄이고 납땜 정밀도를 향상시켜주며, 특히 여러 기술이 혼합된 기판에 유용합니다.

적합 코팅 및 캡슐화

• PCB에 보호 코팅을 적용하여 습기, 먼지, 화학 물질 및 극한 온도와 같은 환경 요인으로부터 보호합니다.

자동 코팅 시스템:

•  방법:  기계를 사용하여 코팅을 균일하게 도포합니다.

•  장점:  보호 코팅의 정밀도, 일관성 및 신뢰성을 향상시킵니다.

회로기판 조립의 새로운 발전

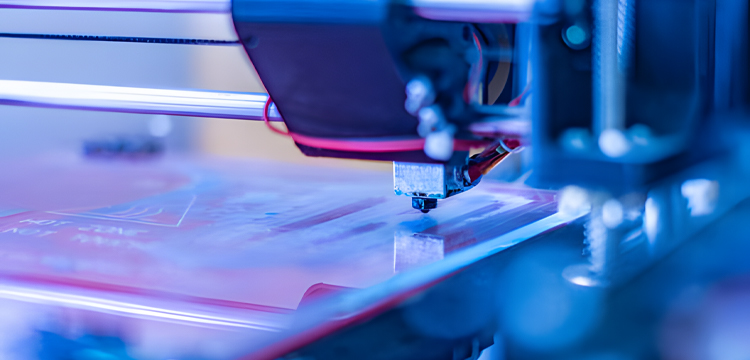

PCB 제조에서의 3D 프린팅

• 적층 제조 기술을 사용하여 회로 패턴과 부품을 기판에 직접 인쇄합니다.

전도성 잉크:

• 신속한 프로토타입 제작 및 맞춤 제작이 가능하고, 재료 낭비와 생산 소요 시간을 줄여줍니다.

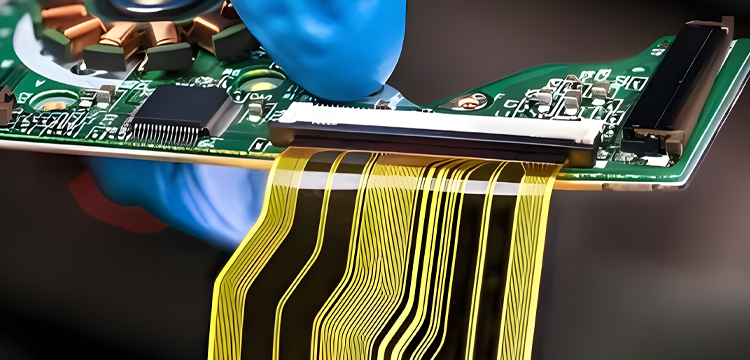

연성 및 경성-연성 PCB

•  플렉시블 PCB:  좁거나 불규칙한 공간에 맞춰 구부리고 휘어질수 있어 설계의 다양성을 제공합니다.

•  리지드-플렉스 PCB:  견고한 기판의 내구성과 유연한 회로의 장점을 결합했습니다.

•  장점:  역동적이거나 제한된 공간에서의 응용 분야에서 내구성과 성능을 향상시킵니다.

고급 납땜 재료

•  저온 납땜:

부품 및 PCB에 가해지는 열 스트레스를 줄여 민감한 전자 장치에 도움이 됩니다.

•  무연 땜납:

환경 규정(RoHS)을 준수하고 높은 신뢰성과 안전성을 보장합니다.

내장형 부품

저항이나 콘덴서와 같은 수동 부품을 PCB 기판에 직접 통합합니다.

• 임베디드 다이 기술:

PCB 레이어 내부에 칩과 같은 능동 부품을 내장하여 신호 무결성을 향상시키고 공간을 절약합니다.

고밀도 인터커넥트(HDI) 기술

•  방법: 더 미세한 선과 간격, 마이크로 비아, 그리고 다층 구조를 사용하여 회로 밀도를 높입니다.

•  장점:  소형 크기에 고성능을 요구하는 최신 전자 기기에 필수적이며, 더 작은 크기에 더 많은 기능을 구현할수 있습니다.

스마트 팩토리와 인더스트리 4.0

•  IoT 및 AI 통합:  제조 공정에 사물 인터넷(IoT)과 인공지능(AI)을 통합합니다.

•  실시간 모니터링:

센서와 데이터 분석은 생산 성능에 대한 통찰력을 제공하고 예측 유지보수를 가능하게 하여 효율성을 높이고 가동 중지 시간을 줄입니다.

향상된 열 관리

•  첨단 소재 및 디자인:

고출력 부품에서 발생하는 열을 효율적으로 발산하는 재료와 설계를 구현하십시오.

·  히트 파이프 및 증기 챔버:

PCB에 직접 통합하여 고출력 애플리케이션에 필수적인 열 부하를 관리합니다.

환경 및 지속가능성 계획

•  생분해성 소재:  환경 친화적이며 자연적으로 분해될수 있는 소재를 사용하십시오.

•  PCB 부품 재활용:

전자 폐기물을 줄이고 자원을 절약함으로써 지속가능성을 증진합니다.

•  에너지 효율적인 제조:

PCB 생산 공정의 탄소 발자국을 줄여 글로벌 지속가능성 목표에 부합합니다.

결론

그만큼회로기판 조립 PCB 제조 분야는 성능, 신뢰성 및 효율성을 향상시키기 위해 새로운 기술과 방법을 지속적으로 도입하는 역동적인 분야입니다. 3D 프린팅, HDI 기술 및 스마트 제조 방식과 같은 발전된 기술을 통합함으로써 PCB 제조업체들은 다음과 같은 분야에서 혁신을 이루고 있습니다. PCBGOGO전자 산업의 증가하는 수요를 충족할수 있도록 잘 갖춰져 있습니다. 이러한 혁신은 생산 공정을 간소화할 뿐만 아니라 전자 기기의 전반적인 기능과 수명을 향상시킵니다.
