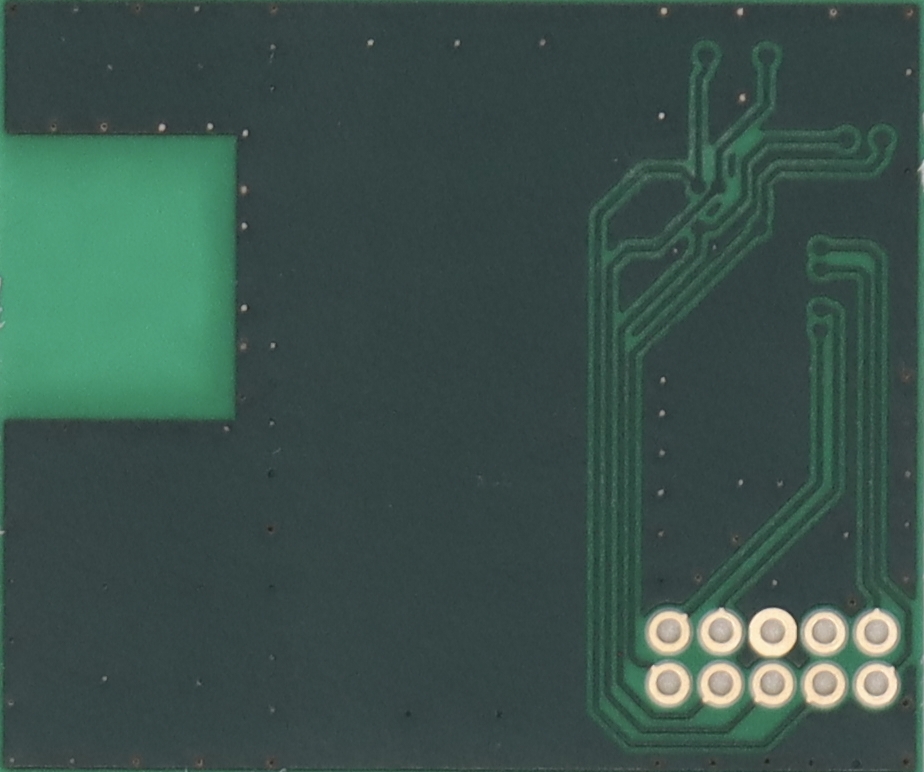

고주파 인쇄회로기판(PCB)에서의 테플론 파워

최첨단 전자기기의 기반은 사용되는 소재에 의해 결정되는 경우가 많습니다. 고주파(HF) 및 마이크로파 애플리케이션(예: 5G 레이더 또는 위성 통신)에서는 테플론, 더 정확히 말하면 PTFE 폴리테트라플루오로에틸렌이 가장 선호되는 소재입니다. 이 소재는 까다로운 전자 시스템에서 완벽한 신호 전송을 위한 필수 기반 역할을 합니다.

1. 고속에서의 탁월한 신호 무결성

테플론의 가장 큰 장점은 두 가지 핵심 특성으로 정의되는 뛰어난 전기적 성능입니다.

· 초저유전 상수(Dk): PTFE는 일반적으로 약 2.1의 Dk 값을 나타냅니다(표준 FR-4 유리섬유 에폭시 기판의 약 4.5와 비교). 낮은 Dk는 전기 신호가 소재를 더 빠르게 통과할 수 있게 합니다. 이는 신호 지연을 최소화하여 데이터가 제시간에 도착하도록 보장하므로 고속 디지털 및 HF 애플리케이션에 매우 중요합니다.

· 최소 유전 손실(낮은 Df): PTFE는 매우 낮은 소산 계수(Df)를 자랑합니다. 이 특성은 신호가 소재를 통과할 때 신호 에너지가 열로 변환되는 양이 최소화됨을 의미합니다. 손실 감소는 거리에 걸쳐 더 강력하고 명확한 신호를 제공하며, 이는 복잡한 RF 회로에서 신호 무결성을 유지하는 데 필수적입니다.

2. 탁월한 열적 및 환경적 내구성

전자 부품은 종종 열악한 조건에서 작동합니다. 바로 이 지점에서 테플론의 견고한 기계적 특성이 필수 불가결해집니다.

· 높은 열적 안정성: PTFE는 일반적으로 극저온에서 최대 약 260°C까지 넓은 온도 범위를 견딜 수 있습니다. 이 높은 내열성은 상당한 열을 발생시키는 전력 증폭기 및 회로에 매우 중요하며, 작동 및 솔더링 공정 중에 기판이 전기적 및 기계적 구조를 유지하도록 보장합니다.

· 우수한 화학적 불활성: 테플론은 거의 모든 화학 물질, 용제 및 산에 비반응성입니다. 또한 매우 낮은 수분 흡수율을 보입니다. 이로 인해 PTFE 인쇄회로기판(PCB)은 습기나 부식성 요소에 대한 노출이 지속적인 위협이 되는 옥외, 해양 또는 군사 애플리케이션에서 매우 신뢰성 있고 내구성이 뛰어납니다.

· 안정적인 치수: 이 소재는 동과 거의 일치하는 열팽창 계수(CTE)를 나타냅니다. 이 특성은 온도 변화에 따라 기판이 최소한으로 팽창 및 수축하도록 보장하여, 특히 복잡한 다층 구조에서 층간 박리나 부품 응력의 위험을 크게 줄입니다.

업계 트렌드: 테플론의 역할 확대

현재 시장에서 PTFE에 대한 수요는 주요 기술 변화에 의해 급증하고 있습니다.

· 5G 및 AI 붐: 5G 인프라, 위성 통신 및 강력한 AI 서버의 구축은 모두 매우 높은 작동 주파수를 필요로 합니다. PTFE와 같은 소재는 이러한 첨단 시스템에서 낮은 손실과 임피던스 제어에 대한 까다로운 요구 사항을 충족하는 데 필수적입니다.

· 하이브리드 솔루션: PTFE 적층판은 일반적으로 FR-4 유리섬유 에폭시 기판보다 가공이 더 복잡하고 비용이 많이 들지만, 업계에서는 점점 더 하이브리드 PCB 설계를 채택하고 있습니다. 이러한 설계는 중요한 고주파 레이어에만 PTFE를 전략적으로 사용하고, 디지털 또는 DC 전원 레이어에는 보다 일반적인 소재를 통합하여 성능과 비용 간의 최적의 균형을 달성합니다.

고성능 소재에 대한 당사의 약속

PCBgogo 는 고주파 프론티어를 지원하는 데 전적으로 투자하고 있습니다. PTFE 및 로저스 고주파 기재와 같은 기타 고성능 적층판의 제조에는 소재 고유의 특성으로 인해 특수 공구와 정밀한 가공이 필요하다는 점을 잘 알고 있습니다.
